313L ANTI-VANDAL PULL INSTALLATION INSTRUCTIONS 313L DUMMY PULL WITH 4500 SERIES EXIT DEVICE

STEP 2.

PREPARE PULL SIDE OF DOOR FOR PULL

  • TRANSFER VERTICAL AND HORIZONTAL DEVICE CENTERLINES FROM PUSH SIDE OF DOOR TO PULL SIDE

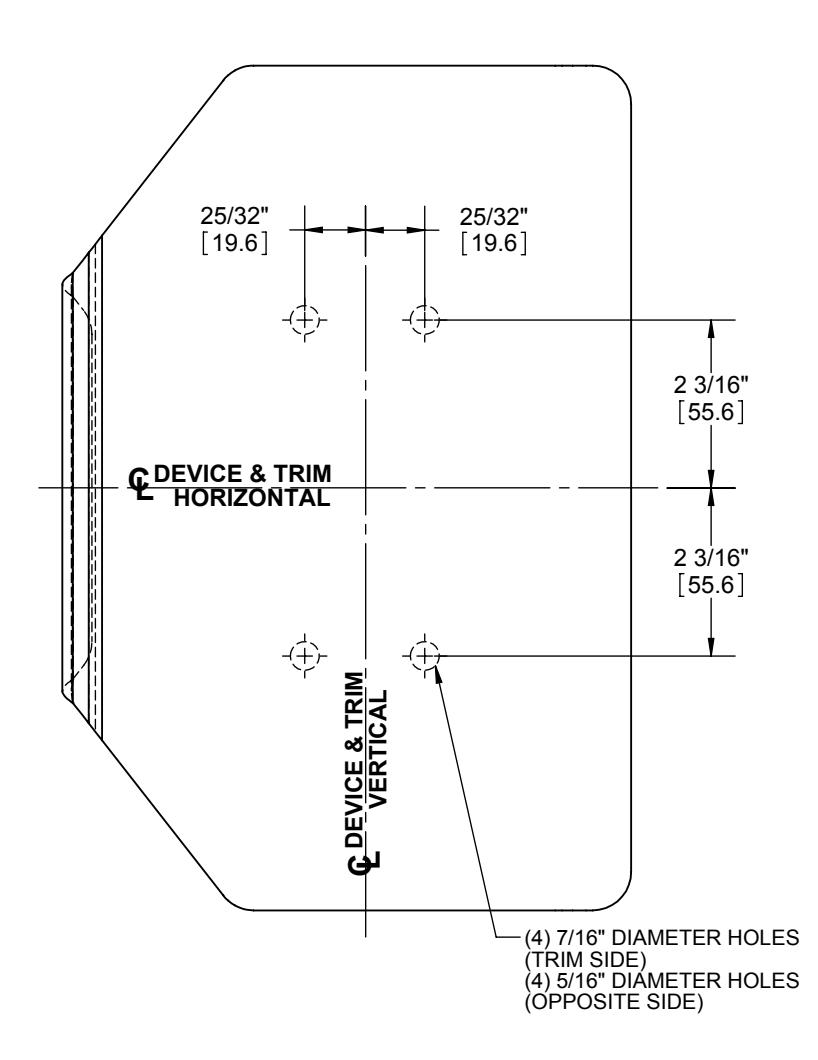

  • LOCATE AND PREP HOLES USING DIAGRAM ABOVE.

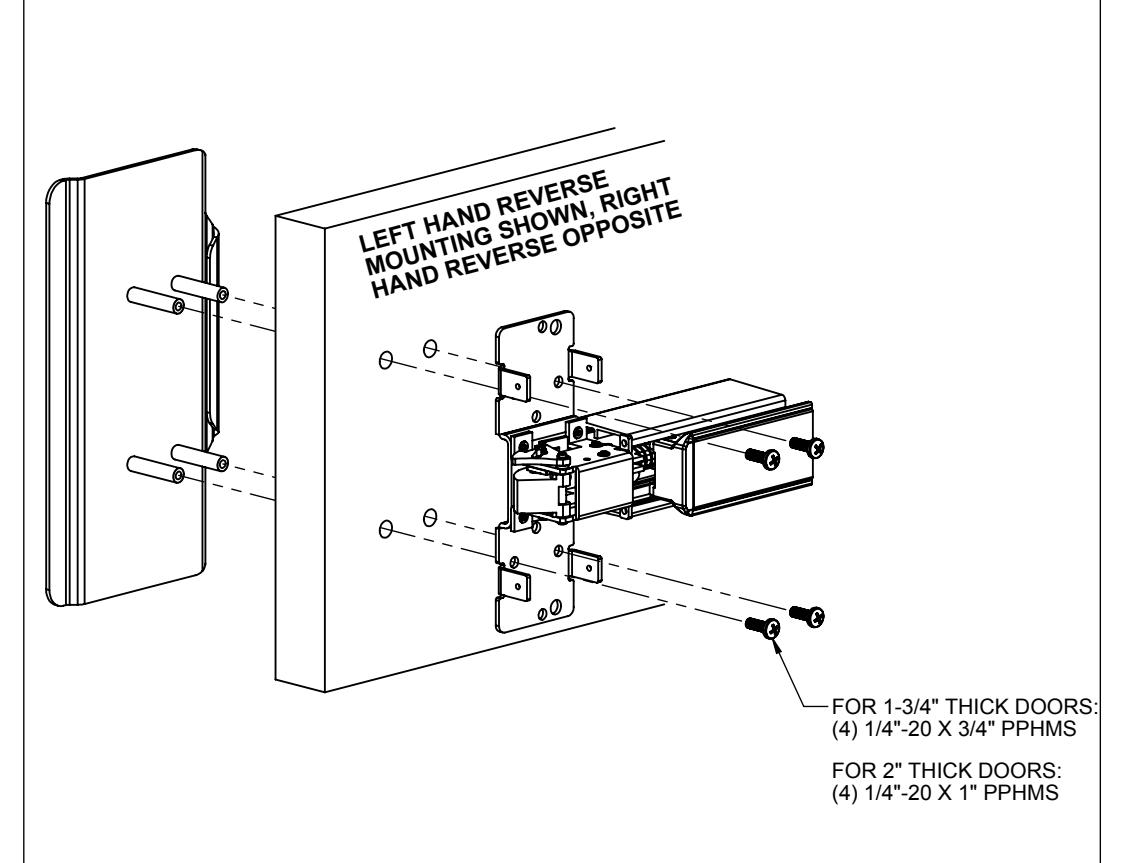

STEP 3. SECURE PULL AND EXIT DEVICE USING THE 4 MOUNTING SCREWS.
