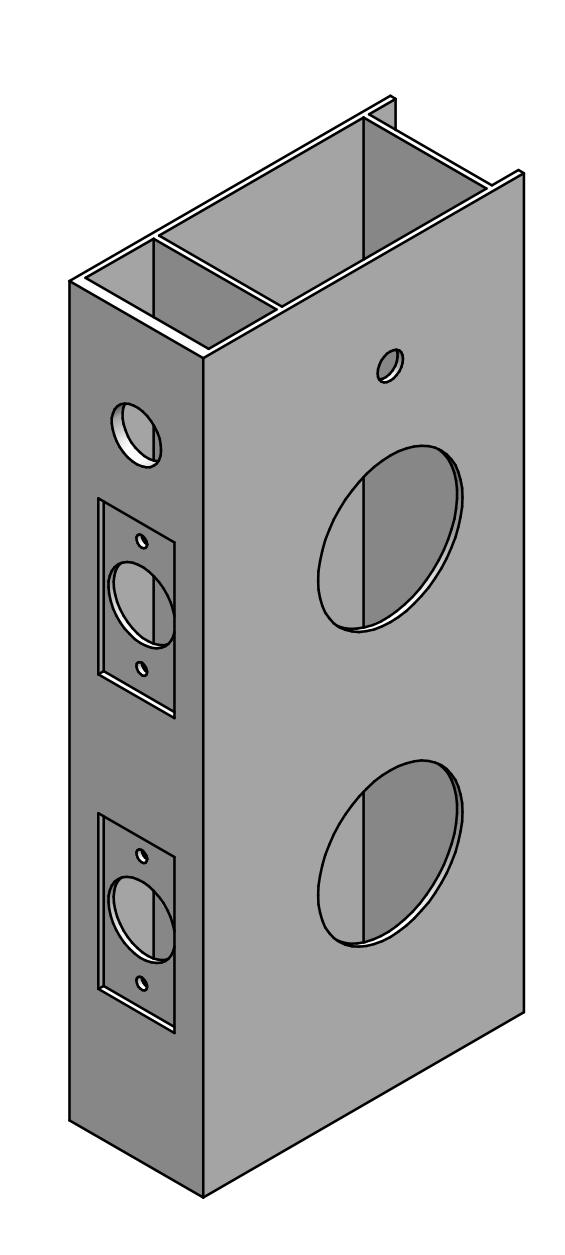

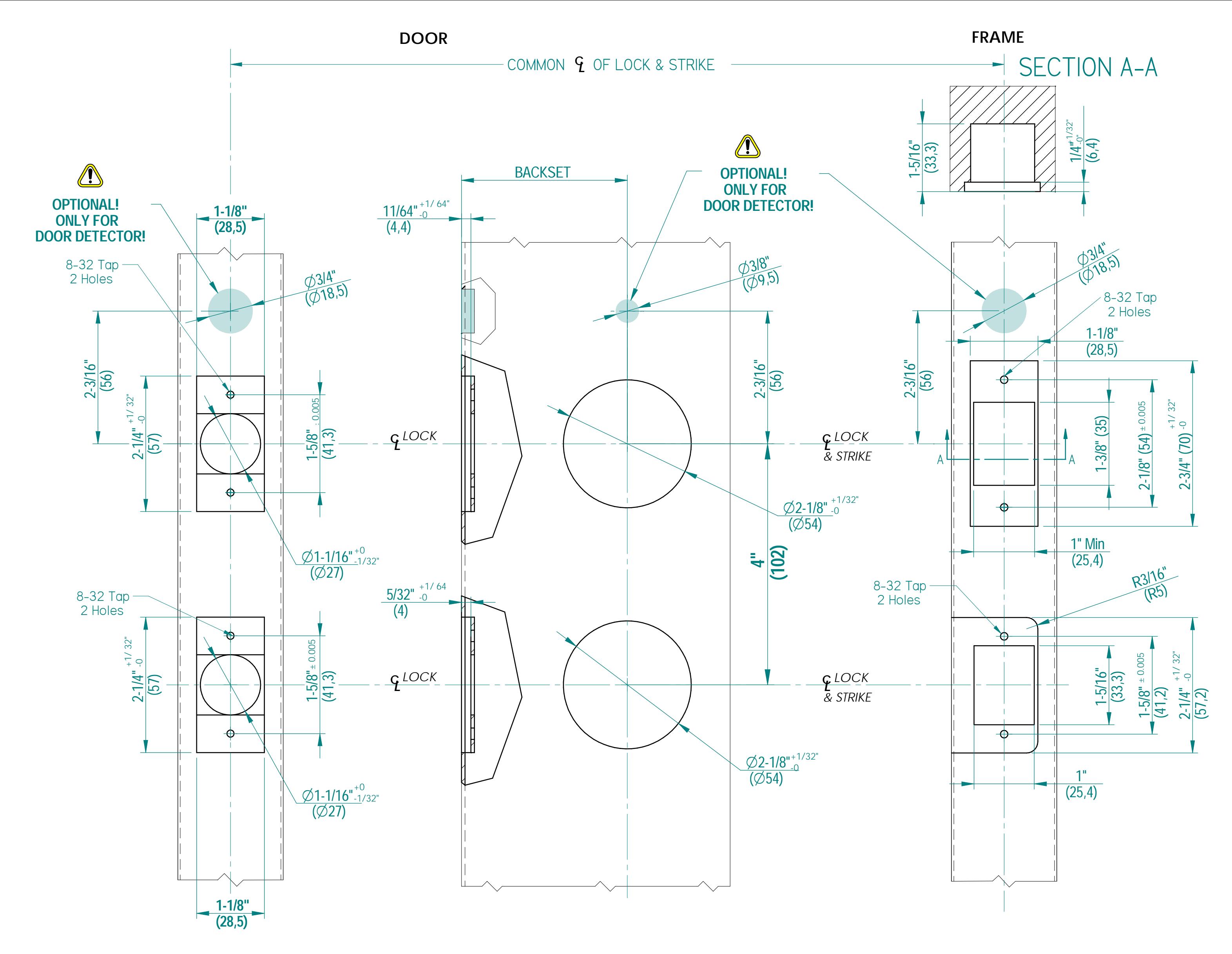

View PDFMetal Door Praparation for SALTO DBolt Touch IC /SALTO DBolt Auto IC
Préparation des Portes en acier pour SALTO DBolt Touch IC / SALTO DBolt Auto IC Mec. Puerta Metálica Escudo SALTO DBolt Touch IC /SALTO DBolt Auto IC
| i | |
|---|---|
| MODEL | 4" |
| DOOR | METAL |
|
DEADBOLT
FRONTPLATE |
SQUARE CORNER
1-1/8 " (28,5mm) |
|
CARTRIDGE
FRONTPLATE |
SQUARE CORNER 1-1/8" (28,5mm) |
| BACKSET |
2-3/8" (60mm)
2-3/4" (70mm) |
Metal Door Praparation for SALTO DBolt Touch IC /SALTO DBolt Auto IC
Préparation des Portes en acier pour SALTO DBolt Touch IC / SALTO DBolt Auto IC Mec. Puerta Metálica Escudo SALTO DBolt Touch IC /SALTO DBolt Auto IC
| i | |
|---|---|
| MODEL | 4" |
| DOOR | METAL |
|
DEADBOLT
FRONTPLATE |
SQUARE CORNER
1" (25,4mm) |
|
CARTRIDGE
FRONTPLATE |
SQUARE CORNER
1" (25,4mm) |
| BACKSET | 2-3/8" (60mm) |
2/3

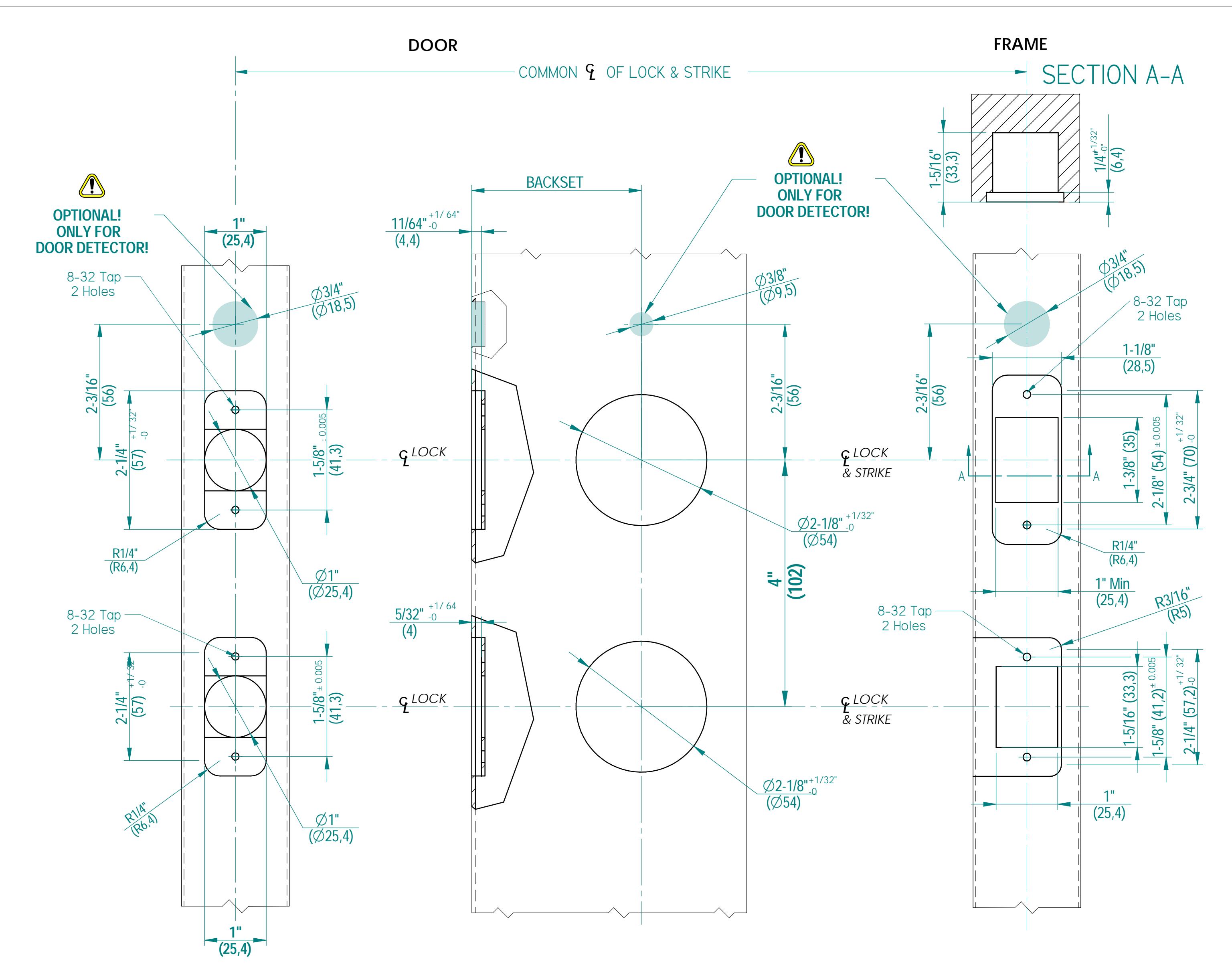

Metal Door Praparation for SALTO DBolt Touch IC /SALTO DBolt Auto IC
Préparation des Portes en acier pour SALTO DBolt Touch IC / SALTO DBolt Auto IC Mec. Puerta Metálica Escudo SALTO DBolt Touch IC /SALTO DBolt Auto IC
| i | |
|---|---|
| MODEL | 4" |
| DOOR | METAL |
|
DEADBOLT
FRONTPLATE |
R1/4" ROUND CORNER
1" (25,4mm) |
|
CARTRIDGE
FRONTPLATE |
R1/4" ROUND CORNER 1" (25,4mm) |
| BACKSET | 2-3/8" (60mm) |
3/3
