Door Manufacturer’s Template for RDL- 93 and 94 Functions
Open the original PDF document
View PDF

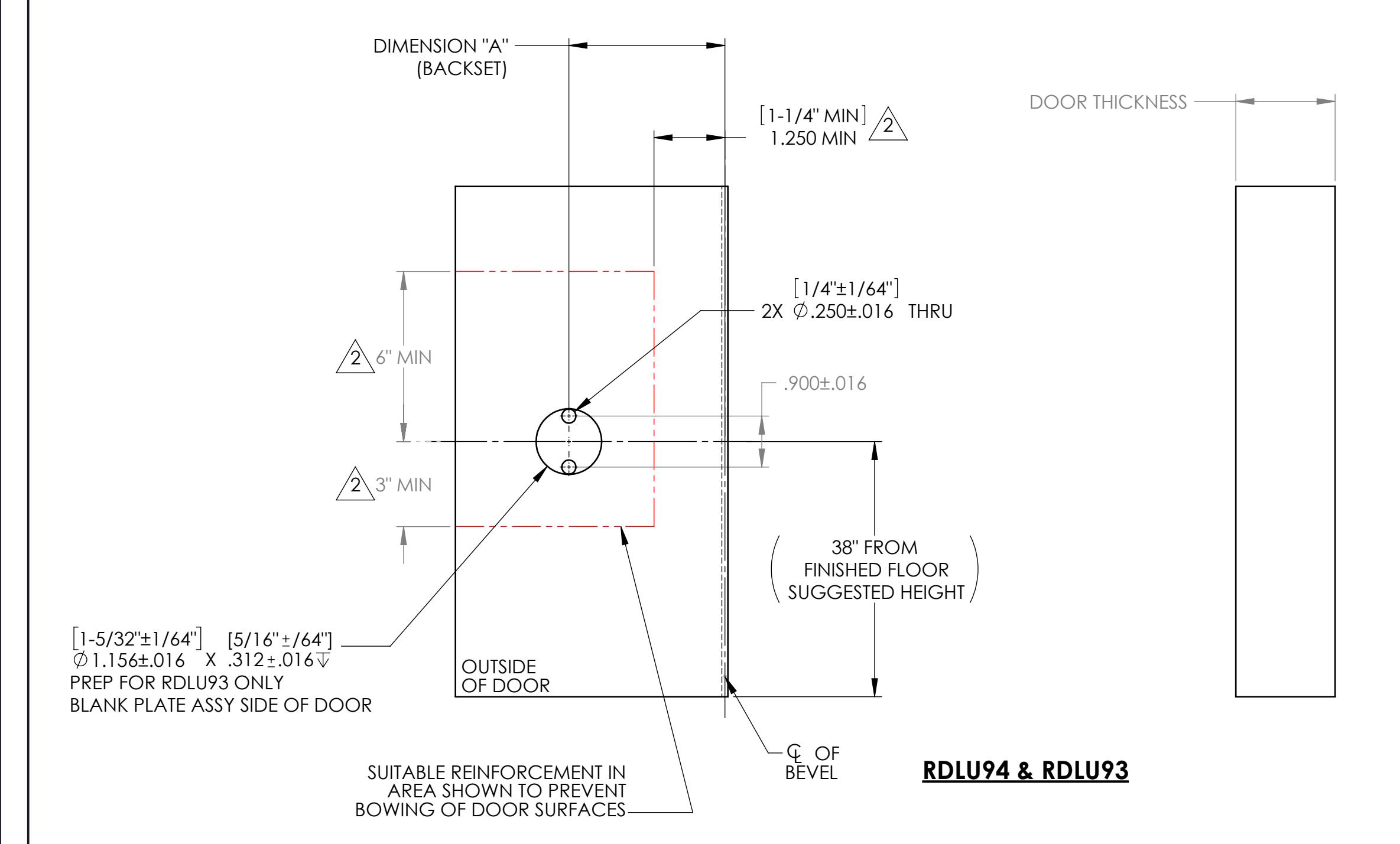

DETAIL OF SUGGESTED DOOR-CUT
NOTES:
FOR USE WITH RDLU93 & RDLU94 FUNCTIONS ONLY. FOR RDLU15, RDLU15-3 & RDLU65 FUNCTIONS SEE TEMPLATE 4646. SUITABLE REINFORCEMENT REQUIRED FOR DOORS.
| SARGENT | dargoric mariaractaring corrigarry | |
|---|---|---|
| ASSA ABLOY | 100 Sargent Drive New Haven, CT 06511 | |
|
TEMPLATE FOR RDLU93 & RDLU94
FUNCTION BORED LOCK ONLY |
RELEASE DATE | |
| TEMPLATE NO. 4666 B | ||
