Stainless Steel Continuous Pin & Barrel Hinges
Door Clearance Chart
1222 Ardmore Avenue Itasca, IL 60143 Tel: 630-875-9900 Fax: 800-932-9224 800-932-9224
www.abhmfg.com abhinfo@abhmfg.com

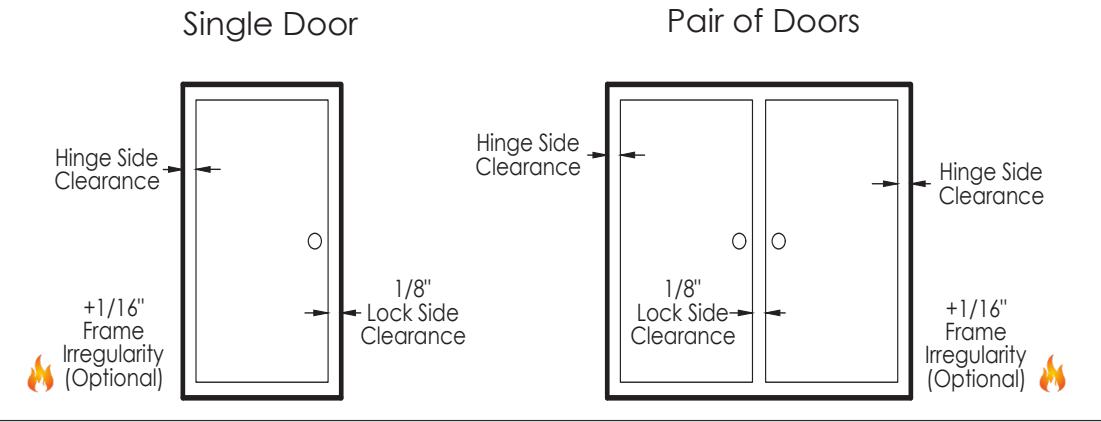

| Single Door- Square Edged | |||||||
|---|---|---|---|---|---|---|---|
| HINGE MODEL |
HINGE SIDE
CLEARANCE (Single) |
+ |
LOCK SIDE
CLEARANCE |
+ |
***FRAME
IRREGULARITY (OPTIONAL) |
= |
SINGLE DOOR
TOTAL UNDERSIZE |
|
A500*, A500RB, A510**,
A515, A515RB, A525, A529, AC500* |
1/4" | + | 1/8" | + | 1/16" | = | 7/16" |
|
A505**, A505RB**,
A526**, A5500*, A5515, A5505 |
5/16" | + | 1/8" | + | 1/16" | = | 1/2" |
|
A503, A504*, A506,
A511 |
1/8" | + | 1/8" | + | 1/16" | = | 5/16" |
| A502 | 3/32" | + | 1/8" | + | 1/16" | = | 9/32" |
| Pairs of Doors- Square Edged | |||||||
| HINGE MODEL |
HINGE SIDE
CLEARANCE (Pair) |
+ |
LOCK SIDE
CLEARANCE |
+ |
***FRAME
IRREGULARITY (OPTIONAL) |
= |
PAIR OF DOORS
TOTAL UNDERSIZE |
|
A500*, A500RB, A510,**
A515, A515RB, A529, AC500* |
1/2" | + | 1/8" | + | 1/16" | = | 11/16" |
|
A505**,A505RB**,
A526**, A5500*, A5515, A5505 |
5/8" | + | 1/8" | + | 1/16" | = | 13/16" |
| A503, A504*, A506, A511 | 1/4" | + | 1/8" | + | 1/16" | = | 7/16" |
| A502 | 3/16" | + | 1/8" | + | 1/16" | = | 3/8" |
- For beveled door, standard clearance is applied to the high side of the door. Refer to template.
- ** When using the optional "AS" Adjustable Studs, add 1/8" additional for adjustment clearance. (A505, A510 & A526 Only)
- *** 1/16" Frame Irregularity Allowance, Optional and included in all Total Door Undersize for single and pairs of doors
