View PDFARCHITECTURAL HARDWARE & ACCESSORIES
STRIKE PLATES
DON-JO MFG., INC. P.O. Box 929 Sterling, MA 01564
PHONE: 978.422.3377 FAX: 978.422.3467 WATS: 800.628.8389 WATS FAX: 800.278.8202
WEB: www.don-jo.com E-mail: info@don-jo.com Section I, Version 1
INDEX
| Item# | Page# | Item# | Page# | Item# | Page# | Item# | Page# |
|---|---|---|---|---|---|---|---|
| 2-SDS | 5i | D-9115 | 4i | EST-1042i | MEST-158 | 3i | |
| 2-SDS-8 | 5i | D-9125 | 4i | EST-1152i | MEST-175 | 3i | |
|
2-SS
5i |
D-9175 | 4i | EST-1252i | SMEST-1023i | |||
|
9102
2i |
DBS-1478 | 1i | EST-1582i | SMEST-1033i | |||
|
9103
2i |
DBS-2478 | 1i | EST-1752i | SMEST-1043i | |||
| 91042i | DL-11 | 5i | ETS-1023i | SMEST-1153i | |||
|
9115
2i |
DL-12 | 5i | ETS-1033i | SMEST-1253i | |||
|
9125
2i |
DS-234 | 1i | ETS-104 | 3i | SMEST-1583i | ||
|
9175
2i |
DST-1611i | ETS-1153i | SMEST-1753i | ||||
| 92341i | DT-9102 | 4i | ETS-1253i | MST-1611i | |||
| 94505i | DT-9103 | 4i | ETS-1753i | MST-261 | 1i | ||
| 94545i | DT-9104 | 4i | FL-208N | 4i | ST-1341i | ||
| A-2-SDS | 5i | DT-9115 | 4i | FL-208W4i | ST-1441i | ||
| A-2-SS5i | DT-9125 | 4i | FL-208NM | 4i | ST-161 | 1i | |
| AST-21341 | 4i | DT-9175 | 4i | FL-208WM4i | ST-2141i | ||
| AST-21381 | 4i | EL-102 | 2i | FL-212N | 4i | ST-214-RC | 1i |
| AST-213424i | EL-103 | 2i | FL-212W | 4i | ST-2611i | ||
| AST-213824i | EL-104 | 2i | FL-212N4 | 4i | T9102 | 3i | |
| AST-213464i | EL-1152i | FL-212W4 | 4i | T9103 | 3i | ||
| AST-213864i | EL-1252i | FL-212N64i | T9104 | 3i | |||
| AST-2134M | 4i | EL-1752i | FL-212W6 | 4i | T9115 | 3i | |
| AST-2138M | 4i | EL-202 | 2i | FL-212NM | 4i | T9125 | 3i |
| BDF-2 | 1i | EL-203 | 2i | FL-212WM4i | T9175 | 3i | |
| BS-1611i | EL-204 | 2i | MEST-102 | 3i | TS-100 | 6i | |
| BX-2-SDS | 5i | EL-205 | 2i | MEST-103 | 3i | TS-234 | 1i |
| D-9102 | 4i | EL-225 | 2i | MEST-104 | 3i | ||
| D-9103 | 4i | EST-1022i | MEST-1153i | ||||
| D-9104 | 4i | EST-1032i | MEST-125 | 3i |
FASTENERS
| Product |
Fastening
Type |
|---|---|
|
BFD-2, BS-161, DBS-2478, DST-161, MST-161, MST-261,
ST-134, ST-144, ST-161, ST-261 |
2 ea. 12-24 x 3/4" FH Combo Screw |
| DS-234, TS-234, 9234, ST-214, ST-214-RC | 2 ea. #8-32 x 3/4" FH Combo Screw |
| EL-200s | 2 ea. #8-32 x 3/4" FH Combo Screw |
| EL-100s, 9100s | 2 ea. #8-32 x 3/4" FH Combo Screw |
| EST-100s | 2 ea. 12-24 x 3/4" FH Combo Screw |
| ETS-100s, T9100s | 2 ea. #8-32 x 3/4" FH Combo Screw |
| MEST-100s | #12-24 x 3/4" FH Combo Screw |
| TS-100 | 1 ea. #10 x 1 3/8" Truss Head Screw |
| 2-SDS, 2-SS, 2-SDS-8 | 2 ea. #12 x 1" FHSMS, 2 ea. #8 x 3" Bugle Head WS |
| DL-11, DL-12 | 2 ea. #8 x 3/4" FH Combo Screw |
| AST & FL STRIKES | 4 ea. #12 x 1" FHSMS, 2 ea. #8 X 3" Bugle Head WS |
| A-2-SDS, A-2-SS, 9450, 9454 | 2 ea. #8 x 2" FHSMS |

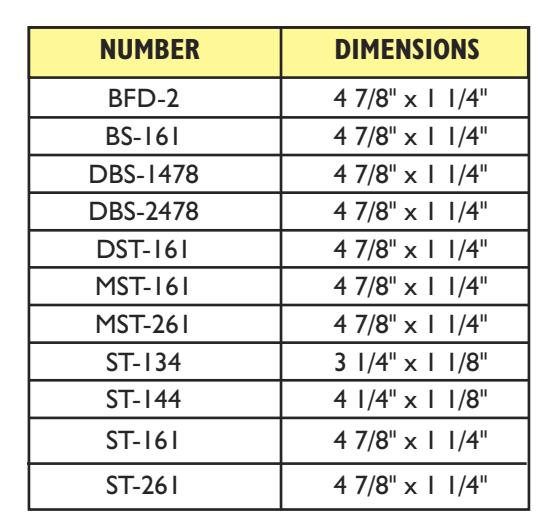

ANSI STRIKES
BFD-2 Deadbolt type for hollow metal frame
BS-161 Blank strikes
DBS-1478 DBS-2478 For deadbolt
DST-161 Dimpled type for use with roller latch
MST-161 MST-261 Mortise type
ST-134 Replacement strike
ST-144 Replacement strike
ST-161 ST-261 Standard ANSI
SHELF PACK: 30 Polybagged
GAUGE: 13 (.095) Steel
FINISHES: ( BFD-2 ) BP (Steel Brass Plated), SL (Silver Coated)
( BS-161 ) 605, 613, 626, 630
( DBS-1478 ) 630
( DBS-2478, MST-261, ST-261 ) BP (Steel Brass Plated),
DU (Duro Coated), SL (Silver Coated)
( DST-161 ) 605
( ST-161 ) 605, 606, 612, 613, 625, 626, 630
( ST-134, ST-144, MST-161 ) 630
REPLACEMENT STRIKES
DS-234 Replacement strike
TS-234 9234 T-strike
SAVE $!
Product available polybagged To order replace "TS" with "9". (i.e., TS-234 will become 9234)
| NUMBER | DIMENSIONS |
|---|---|
| DS-234 | 2 3/4" x 1 1/8" |
| TS-234 | 2 3/4" x 1 1/8" |
| 9234 | 2 3/4" x 1 1/8" |
| ST-214 | 2 1/4" x 1 1/4" |
| ST-214-RC | 2 1/4" x 1 1/4" |
SHELF PACK: ( ST-214, ST-214-RC, TS-234, ) 10
( DS-234 ) 30
GAUGE: 18 (.050)
FINISHES: ( DS-234, TS-234 ) 605, 630
( ST-214, ST-214-RC ) 605, 619, 620, 630, DU (Duro Coated)
( 9234, DS-234, ST-214, ST-214RC ) Polybagged ( TS-234 ) - Display Packaged size – 4" x 6 1/2"
ST-214 Replacement strike
ST-214-RC Replacement strike
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax
www.don-jo.com

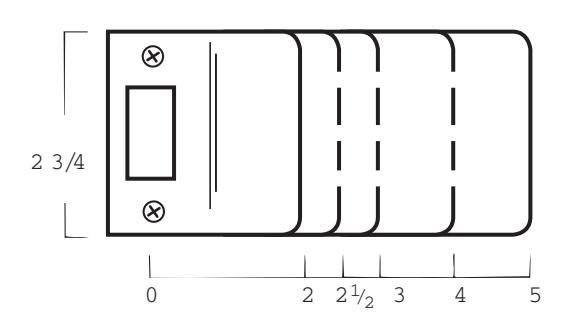

2 3/4" EXTENDED LIP STRIKE
| NUMBER | DIMENSIONS |
|---|---|
| EL-202 | 2 3/4" x 2" |
| EL-203 | 2 3/4" x 3" |
| EL-204 | 2 3/4" x 4" |
| EL-205 | 2 3/4" x 5" |
| EL-225 | 2 3/4" x 2 1/2" |
SHELF PACK: 10 Polybagged GAUGE: 13 (.095)
FINISHES: BP (Steel Brass Plated), SL (Silver Coated), DU (Duro Coated)

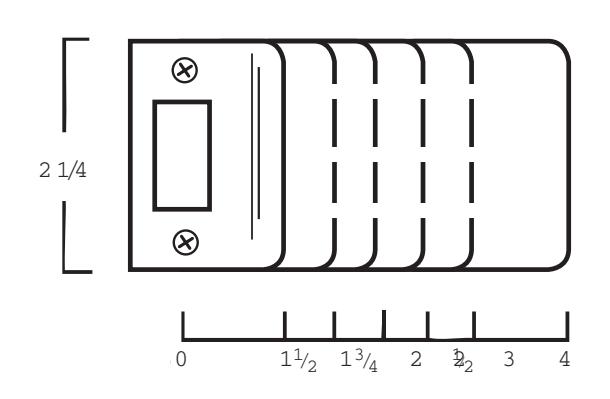

2 1/4" EXTENDED LIP STRIKE
| NUMBER | DIMENSIONS |
|---|---|
| EL-102 | 2 1/4" x 2" |
| EL-103 | 2 1/4" x 3" |
| EL-104 | 2 1/4" x 4" |
| EL-115 | 2 1/4" x 1 1/2" |
| EL-125 | 2 1/4" x 2 1/2" |
| EL-175 | 2 1/4" x 1 3/4" |
| 9102 | 2 1/4" x 2" |
| 9103 | 2 1/4" x 3" |
| 9104 | 2 1/4" x 4" |
| 9115 | 2 1/4" x 1 1/2" |
| 9125 | 2 1/4" x 2 1/2" |
| 9175 | 2 1/4" x 1 3/4" |
SAVE $!
Product available polybagged To order, replace "EL" with "9". (i.e., EL-102 will become 9102)
SHELF PACK: 10 Display Packaged Size - 4" x 6 1/2"
GAUGE: 18 (.050)
FEATURES: • Also available with 1/4" radius corners - RC
(i.e., EL-115-630-RC)
• "EL" series will be shipped in Display Package Only
• "9" series will be shipped in Poly Bag Package Only
FINISHES: 605, 609, 619, 620, 630, DU

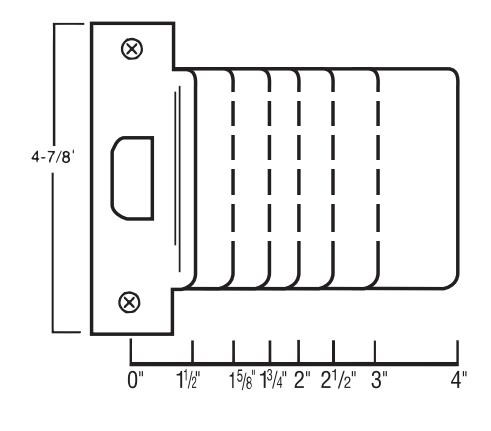

4 7/8" EXTENDED LIP ANSI STRIKE
| NUMBER | DIMENSIONS |
|---|---|
| EST-102 | 4 7/8" x 2" |
| EST-103 | 4 7/8" x 3" |
| EST-104 | 4 7/8" x 4" |
| EST-115 | 4 7/8" x 1 1/2" |
| EST-125 | 4 7/8" x 2 1/2" |
| EST-158 | 4 7/8" x 1 5/8" |
| EST-175 | 4 7/8" x 1 3/4" |
SHELF PACK: 5 Polybagged GAUGE: 13 (.095)
FINISH: 630, DU
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax

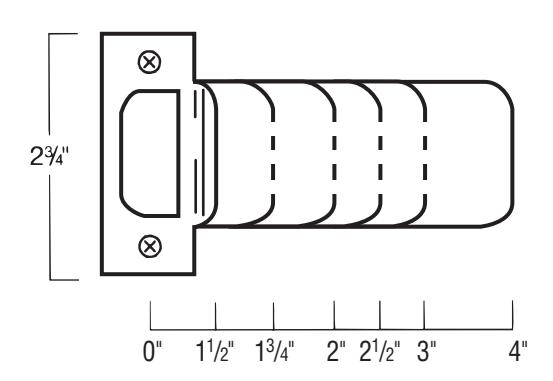

23/4" EXTENDED LIP T-STRIKE -
SAVE $!
Product available polybagged To order, replace "ETS" with "T9". (i.e., ETS-102 will become T9102)
| NUMBER | DIMENSIONS |
|---|---|
| ETS-102 | 2 3/4" x 2" |
| ETS-103 | 2 3/4" x 3" |
| ETS-104 | 2 3/4" x 4" |
| ETS-115 | 2 3/4" x 1 1/2" |
| ETS-125 | 2 3/4" x 2 1/2" |
| ETS-175 | 2 3/4" x 1 3/4" |
| T9102 | 2 3/4" x 2" |
| T9103 | 2 3/4" x 3" |
| T9104 | 2 3/4" x 4" |
| T9115 | 2 3/4" x 1 1/2" |
| T9125 | 2 3/4" x 2 1/2" |
| T9175 | 2 3/4" x I 3/4" |
SHELF PACK: 10 Display Packaged Size - 4" x 6 1/2"
GAUGE: 18 (.050)
FEATURES: • "ETS" series will be shipped in Display Package Only
• "T9" series will be shipped in Poly Bag Package Only
FINISHES: 605, 609, 630

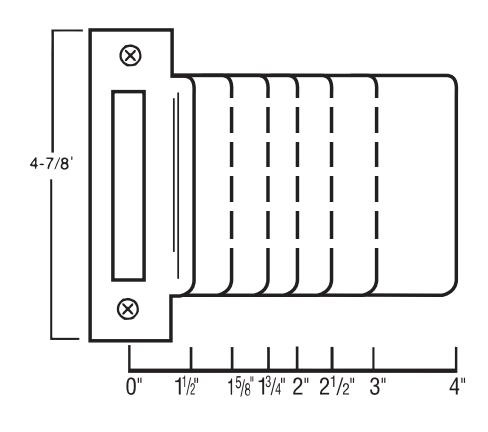

MORTISE TYPE EXTENDED LIP ANSI STRIKE ____
| NUMBER | DIMENSIONS |
|---|---|
| MEST-102 | 4 7/8" x 2" |
| MEST-103 | 4 7/8" × 3" |
| MEST-104 | 4 7/8" x 4" |
| MEST-115 | 4 7/8" x 1 1/2" |
| MEST-125 | 4 7/8" x 2 1/2" |
| MEST-158 | 4 7/8" x 1 5/8" |
| MEST-175 | 4 7/8" x 1 3/4" |
SHELF PACK: 5 Polybagged
GAUGE: 13 (.095) Steel FINISH: 630, DU
SCHLAGE MORTISE LOCKS
SHELF PACK: 5 Polybagged GAUGE: 13 (.095) Steel
FINISH: 630, DU
| NUMBER | DIMENSIONS |
|---|---|
| SMEST-102 | 4 7/8" x 2" |
| SMEST-103 | 4 7/8" x 3" |
| SMEST-104 | 4 7/8" x 4" |
| SMEST-115 | 4 7/8" x 1 1/2" |
| SMEST-125 | 4 7/8" x 2 1/2" |
| SMEST-158 | 4 7/8" x I 5/8" |
| SMEST-175 | 4 7/8" x I 3/4" |
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax
www.don-jo.com
2 1/4" EXTENDED LIP DIMPLE STRIKE
SHELF PACK: 10 GAUGE: 18 (.050)
FEATURES: • Custom lengths available
FINISHES: 605, 630, DU
| NUMBER | DIMENSIONS |
|---|---|
| D-9102 | 2 1/4" x 2" |
| D-9103 | 2 1/4" x 3" |
| D-9104 | 2 1/4" x 4" |
| D-9115 | 2 1/4" x 1 1/2" |
| D-9125 | 2 1/4" x 2 1/2" |
| D-9175 | 2 1/4" x 1 3/4" |
2 3/4" EXTENDED LIP DIMPLE STRIKE
SHELF PACK: 10 GAUGE: 18 (.050)
FEATURES: • Custom lengths available
FINISHES: 605, 630, DU
| NUMBER | DIMENSIONS |
|---|---|
| DT-9102 | 2 3/4" x 2" |
| DT-9103 | 2 3/4" x 3" |
| DT-9104 | 2 3/4" x 4" |
| DT-9115 | 2 3/4" x 1 1/2" |
| DT-9125 | 2 3/4" x 2 1/2" |
| DT-9175 | 2 3/4" x 1 3/4" |
SERIES-8, SERIES-12 AND SERIES-18 STRIKES
Single hole version designed to work with key-in-knob or deadbolt
Double hole version designed to accommodate both 3 5/8" & 4" centered locksets
Double hole version designed to accommodate 5 1/2" & 6" center holes
Mortise hole version with "universal" center hole
AST-21341 AST-21381 FL-208N FL-208W FL-212N FL-212W
AST-21342 AST-21382 FL-212N4 FL-212W4
|
AST-21346
AST-21386 FL-212N6 FL-212W6 |
AST-2134M
AST-2138M FL-208NM FL-208WM FL-212NM |
|---|
| NUMBER | DIMENSIONS |
|---|---|
| AST-21341 | 18" x 1 3/4" |
| AST-21381 | 18" x 1 3/8" |
| FL-208N | 8" x 1 3/8" |
| FL-208W | 8" x 1 3/4" |
| FL-212N | 12" x 1 3/8" |
| FL-212W | 12" x 1 3/4" |
| AST-21342 | 18" x 1 3/4" |
| AST-21382 | 18" x 1 3/8" |
| FL-212N4 | 12" x 1 3/8" |
| FL-212W4 | 12" x 1 3/4" |
| AST-21346 | 18" x 1 3/4" |
| AST-21386 | 18" x 1 3/8" |
| FL-212N6 | 12" x 1 3/8" |
| FL-212W6 | 12" x 1 3/4" |
| AST-2134M | 18" x 1 3/4" |
| AST-2138M | 18" x 1 3/8" |
| FL-208NM | 8" x 1 3/8" |
| FL-208WM | 8" x 1 3/4" |
| FL-212NM | 12" x 1 3/8" |
| FL-212WM | 12" x 1 3/4" |
SHELF PACK: 10 Polybagged
GAUGE: 13 (.095) Steel Display Packaged Size - 4" x 16"
FINISHES: BP (Brass Plated), SL (Silver Coated), WH (White Coated)
FL-212WM

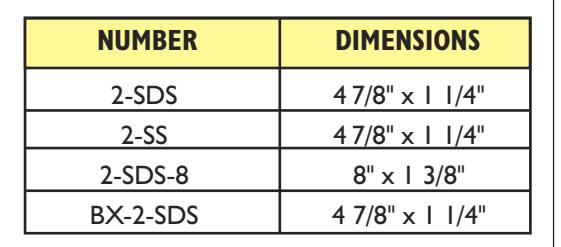

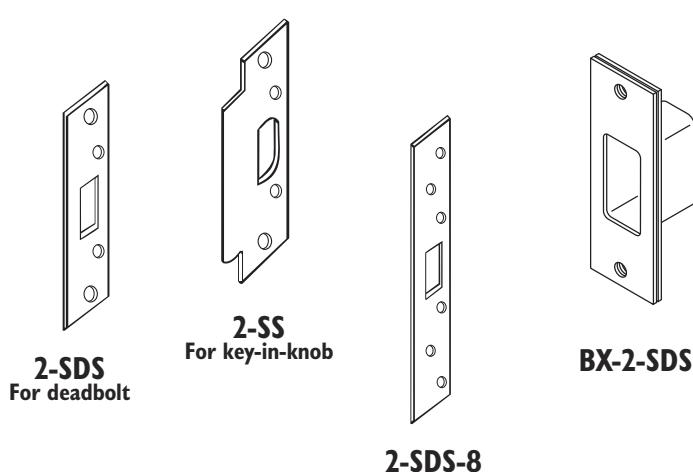

SECURITY STRIKES —
SHELF PACK: 10 Display Packaged Size - 4" x 7 3/4" FEATURES: • Super Strike: Display Packaged Size - 4" x 16" • Supplied with 3" screws for extra security FINISHES: BP (Steel Brass Plated), SL (Steel Silver Coated) 13 (.095) Gauge Steel
DOUBLE LIP STRIKES -
DL-II Center Hung
Super strike for deadbolt
DL-I2
| NUMBER | DIMENSIONS |
|---|---|
| DL-11 | 5 3/4" x 2 3/4" |
| DL-12 | 5 3/4" x 2 3/4" |
SHELF PACK: 10 FINISHES: 630
Polybagged
13 (.095) Gauge Steel
ADJUSTABLE STRIKES —
A-2-SDS Adjustable for deadbolt
A-2-SS Adjustable for key-in-knob
| NUMBER | DIMENSIONS |
|---|---|
| A-2-SDS | I I/4" x 3 3/8" |
| A-2-SS | I 3/4" x 3 3/8" |
| 9450 | I I/4" x 2 3/4" |
| 9454 | I I/4" x 4 7/8" |
ANŚI Strike
SHELF PACK: 10 Polybagged FINISHES: (A-2-SDS, A-2-SS) BP (Steel Brass Plated), SL (Steel Silver Coated) (9450, 9454) BP (Steel Brass Plated), CP (Chrome Plated) 13 (.095) Gauge Steel
www.don-jo.com
DON-JO MFG., INC.
THIMBLE STRIKE -
TS-I00 Thimble strike
| NUMBER | DIMENSIONS |
|---|---|
| TS-100 | I" Diameter |
SHELF PACK: 20 Polybagged FINISHES: BP (Brass Plated), CP (Chrome Plated)
