View PDFARCHITECTURAL HARDWARE & ACCESSORIES
DOOR PULLS, PUSH & PULL PLATES
DON-JO MFG., INC. P.O. Box 929 Sterling, MA 01564
PHONE: 978.422.3377 FAX: 978.422.3467 WATS: 800.628.8389 WATS FAX: 800.278.8202
WEB: www.don-jo.com E-mail: info@don-jo.com Section B, Version 1
INDEX -
| Item# | Page# | Item# | Page# | | ltem# | Page# | ltem# | Page# |
|---|---|---|---|---|---|---|---|
| 10 | 3h | 80 | Ib | 7111 | 8b | CFI7I | Ilb |
| || | 13b | 8b | Ilb | ||||
| 14 | 13b | 8b | Ilb | ||||
| 15 | 5b | 8b | 7b | ||||
| 16 | 4b | 8b | 7b | ||||
| 17 | 4b | 9b | 7b | ||||
| 19 | 4b | 9b | 7b | ||||
| 20 | 4b | 9b | 7b | ||||
| 21 | 4b | 9b | 7b | ||||
| 22 | 4b | 9b | 7b | ||||
| 30 | 4b | 9b | 7b | ||||
| 31 | 4b | 10b | 7b | ||||
| 32 | 4b | 10b | 7b | ||||
| 35 | 6b | 10b | 7b | ||||
| 36 | 1846 | Ilb | 5b | 7b | |||
| 37 | Ilb | 5b | 7b | ||||
| 38 | Ilb | 5b | 7b | ||||
| 42 | 3b | 1858 | Ilb | 22147 | 5b | OPL5202 | 7b |
| 44 | Ilb | 1156147 | 5b | 7b | |||
| 46 | 13b | 1866 | 12b | 1157147 | 5b | PL-13515 | 13b |
| 54 | 13b | 1874 | 12b | 1158147 | 5b | PL5110 | 7b |
| 56 | 12b | 5b | 7b | ||||
| 57 | 13b | 7010 | 8b | 1160147 | 5b | 7b | |
| 58 | 13b | 7011 | 8b | 1170147 | 6b | PL5113 | 7b |
| 59 | 13b | 7014 | 8b | CFC70 | Ilb | PL5120 | 7b |
| 62 | 12b | 7015 | 8b | CFC71 | Ilb | PL5121 | 7b |
| 64 | 12b | 7016 | 8b | CFC7015 | Ilb | PL5122 | 7b |
| 66 | 12b | 7017 | 8b | CFC7115 | Ilb | PL5123 | 7b |
| 69 | lb | 7019 | 9b | CFD70 | Ilb | PL5160 | 7b |
| 70 | lb | 7020 | 9b | CFD71 | Ilb | PL5161 | 7b |
| 71 | lb | 7021 | 9b | CFD7015 | Ilb | PL5162 | 7b |
| 72 | lb | 7030 | 9b | CFD7115 | Ilb | PL5163 | 7b |
| 73 | lb | 7031 | 9b | CFK70 | Ilb | PS-13515 | 13b |
| 76 | lb | 7032 | 9b | CFK71 | Ilb | VDP-111 | 12b |
| 77 | lb | 7037 | 10b | CFK7015 | Ilb | ||
| 78 | lb | | 7038 | 10b | CFK7115 | Ilb | ||
| 79 | lb | 7110 | 8b | Ilb |
.050 PUSH PLATES
| NUMBER | DIMENSIONS |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|
| 69 | 3" X 12" | J301 | |
| 70 | 3 1/2" X 15" | J301 | Aluminum, Brass, |
| 71 | 4" X 16" | J301 | Bronze, Stainless Steel, |
| 72 | 6" X 16" | J301 | Plastic |
| 73 | 8" X 16" | J301 |
SHELF PACK: 10 Box Pack
FASTENERS: #6 x 5/8 OH SMS FEATURE: Four beveled edges
FINISHES: 605, 606, 609, 612, 613, 619, 620, 626, 628, 629, 630 ORDERING: Specify plate number followed by size and finish – specify additional options and/or features.
OPTIONS:
- • Rounded corners - RC
- • Custom sizes available
- • Torx screws
- • Scotch Mount, double face tape (no holes, no screws)
- • Magnetic, no holes, no screws
- • Hole cut outs available
.125 PUSH PLATES
| NUMBER | DIMENSIONS |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|
| 76 | 3" X 12" | J301 | |
| 77 | 3 1/2" X 15" | J301 | |
| 78 | 4" X 16" | J301 | Stainless Steel |
| 79 | 6" X 16" | J301 | |
| 80 | 8" X 16" | J301 |
SHELF PACK: 10 Box Pack
FASTENERS: #6 x 5/8 OH SMS FEATURE: Four beveled edges
FINISH: 630
ORDERING: Specify plate number followed by size and finish –
specify additional options and/or features.
OPTIONS:
- • Rounded corners - RC
- • Custom sizes available
- • Torx screws
- • Scotch Mount, double face tape (no holes, no screws)
- • Magnetic, no holes, no screws
- • Hole cut outs available
5/8" & 3/4" ROUND DOOR PULLS
| DIMENSIONS | |||||||
|---|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
| 11 | 5 1/2" | 5/8" | 6 1/8" | 2" | 1 3/8" | J401 | |
| 14 | 5 1/2" | 3/4" | 6 1/4" | 2 1/4" | 1 1/2" | J401 | Aluminum, |
| 15 | 6" | 3/4" | 6 3/4" | 2 1/4" | 1 1/2" | J401 | Brass, Bronze, |
| 16 | 8" | 3/4" | 8 3/4" | 2 1/4" | 1 1/2" | J401 | Stainless Steel |
| 17 | 10" | 3/4" | 10 3/4" | 2 1/4" | 1 1/2" | J401 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 Thru bolt & finish washer FEATURE: Made from solid bar stock FINISHES: 605, 606, 609, 613, 628, 629, 630
OPTIONS:
- • Back to back mounting for pulls 3/4" dia. only
- • Back to back mounting not available on 5/8" dia. Pulls
- • Concealed Mounting
- • Specify door thickness if greater than 1 3/4"
- • Use prefix "H" for 2 1/2" clearance
- • See page 14b for other mounting options
1" ROUND DOOR PULLS
| DIMENSIONS | |||||||
|---|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
| 19 | 8" | 1" | 9" | 3" | 2" | J401 | Aluminum, |
| 20 | 10" | 1" | 11" | 3" | 2" | J401 | Brass, Bronze, |
| 21 | 12" | 1" | 13" | 3" | 2" | J401 | Stainless Steel |
| 22 | 18" | 1" | 19" | 3" | 2" | J401 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 Thru bolt & finish washer FEATURE: Made from solid bar stock FINISHES: 605, 606, 613, 628, 629, 630
OPTIONS:
- • Back to back mounting for pairs
- • Concealed Mounting
- • Specify door thickness if greater than 1 3/4"
- • Use prefix "H" for 2 1/2" clearance
- • See page 14b for other mounting options

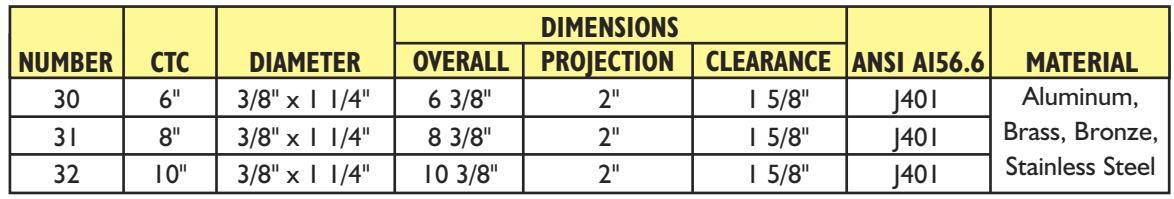

FLAT BAR DOOR PULLS
SHELF PACK: 1 Box Pack FASTENERS: 1/4-20 thru bolt & finish washer FEATURE: Made from solid bar stock FINISHES: 605, 613, 628, 630
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax
HALF ROUND DOOR PULLS
| DIMENSIONS | |||||||
|---|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
| 37 | 6" | 1" Half Round | 6 1/2" | 2" | 1 1/2" | J401 |
Aluminum,
Brass, |
| 38 | 8" | 1" Half Round | 8 1/2" | 2" | 1 1/2" | J401 | Stainless Steel |
SHELF PACK: 1 Box Pack FASTENERS: 1/4-20 thru bolt & finish washer FEATURE: Made from solid bar stock
FINISHES: 605, 613, 630
CAST DOOR PULLS
42
| DIMENSIONS | ||||||
|---|---|---|---|---|---|---|
| NUMBER | CTC | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
| 10 | 5 1/2" | 6 1/2" | 1 3/4" | 1 5/16" | J401 | Cast |
| 36 | 5 1/2" | 7 1/2" | 1 7/8" | 1 1/2" | J401 |
Aluminum,
Brass, Bronze, |
| 42 | 5" | 8 1/8" | 2 1/2" | 2 1/8" | J401 | Stainless Steel |
SHELF PACK: 1 Box Pack FASTENERS: 1/4-20 thru bolt & finish washer FEATURE: Made from cast material FINISHES: ( 10 ) 605, 613, 628, 630
( 36 ) 605, 613, 625, 626, 628, 630
( 42 ) 630
SURFACE MOUNT CAST DOOR PULLS
| DIMENSIONS | ||||||
|---|---|---|---|---|---|---|
| NUMBER | CTC | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIALS |
| 35 | 5 1/2" | 7 1/2" | 1 7/8" | 1 1/2" | J401 |
Cast Aluminum,
Brass, |
| 44 | 6" | 8 7/8" | 3 1/4" | 2 1/16" | J401 | Stainless Steel |
SHELF PACK: 1 Box Pack
FASTENERS: ( 35 ) 6 ea. #10 x 1" SMS
( 44 ) 4 ea. #10 x 1" SMS
FINISHES: ( 35 ) 605, 613, 625, 626, 628, 630
( 44 ) 605, 630
"C" DOOR PULLS
| NUMBER | CTC | DIAMETER |
DIMENSIONS
ANSI OVERALL PROJECTION CLEARANCE OFFSET |
MATERIAL | ||||
|---|---|---|---|---|---|---|---|---|
| 1170 | 12" | 1" | 13" | 3" | 2" | 8" | J402 | Stainless Steel |
SHELF PACK: 1 Box Pack
FASTENERS: 3/8-24 x 2 1/2" MS
FINISH: 630
OPTIONS: • Back to back mounting
• Concealed mounting
• See page 14b for complete mounting selection • Specify door thickness if over 1 3/4" thick door
OFFSET DOOR PULLS
| DIMENSIONS | ||||||||
|---|---|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE | OFFSET |
ANSI
A156.6 |
MATERIAL |
| 1150 | 8" | 3/4" | 8 3/4" | 2 1/2" | 1 3/4" | 90° | J402 | |
| 1151 | 10" | 3/4" | 10 3/4" | 2 1/2" | 1 3/4" | 90° | J402 | |
| 1152 | 12" | 3/4" | 12 3/4" | 2 1/2" | 1 3/4" | 90° | J402 | Aluminum, |
| 1156 | 8" | 1" | 9" | 3 1/2" | 2 1/2" | 90° | J402 | Brass, Bronze, |
| 1157 | 10" | 1" | 11" | 3 1/2" | 2 1/2" | 90° | J402 | Stainless Steel |
| 1158 | 12" | 1" | 13" | 3 1/2" | 2 1/2" | 90° | J402 | |
| 1159 | 18" | 1" | 19" | 3 1/2" | 2 1/2" | 90° | J402 | |
| 1160 | 9" | 1" | 10" | 3 1/2" | 2 1/2" | 90° | J402 |
SHELF PACK: 1 Box Pack
FASTENERS: ( 1150, 1151, 1152 ) 1/4-20 x 2 1/2" MS
( 1156, 1157, 1158, 1159, 1160 ) 3/8-24 x 2 1/2" MS
FINISHES: 605, 606, 613, 628, 629, 630, 313 OPTIONS: • Back to back mounting
• Concealed mounting
• See page 14b for complete mounting selections
• Specify door thickness if over 1 3/4" thick door

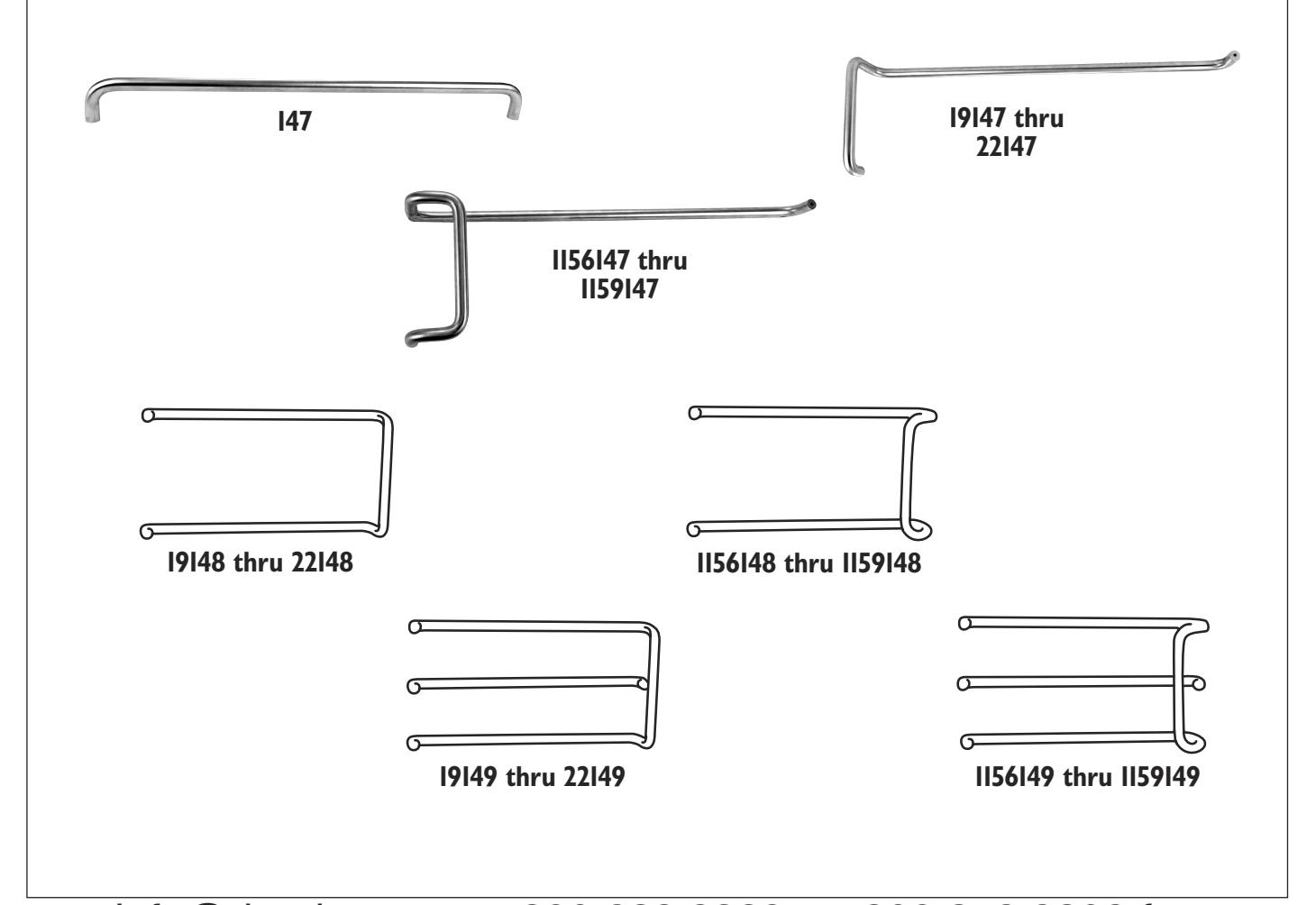

PUSH/PULL BARS
| PULL | PUSH | |||||||
|---|---|---|---|---|---|---|---|---|
| NUMBER | CTC | PROJECTION | CLEARANCE | CTC | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
| 147 | Specify | 3 1/2" | 2 1/2" | – | Specify | 1 1/2" | J501 | |
| 19147 | 8" | 3" | 2" | Specify | 2 1/2" | 1 1/2" | J504 | |
| 20147 | 10" | 3" | 2" | Specify | 2 1/2" | 1 1/2" | J504 | |
| 21147 | 12" | 3" | 2" | Specify | 2 1/2" | 1 1/2" | J504 | Aluminum, |
| 22147 | 18" | 3" | 2" | Specify | 2 1/2" | 1 1/2" | J504 | Brass, |
| 1156147 | 8" | 3 1/2" | 2 1/2" | Specify | 2 1/2" | 1 1/2" | J504 | Bronze |
| 1157147 | 10" | 3 1/2" | 2 1/2" | Specify | 2 1/2" | 1 1/2" | J504 | Stainless Steel |
| 1158147 | 12" | 3 1/2" | 2 1/2" | Specify | 2 1/2" | 1 1/2" | J504 | |
| 1159147 | 18" | 3 1/2" | 2 1/2" | Specify | 2 1/2" | 1 1/2" | J504 | |
| 1160147 | 9 | 3 1/2" | 2 1/2" | Specify | 2 1/2" | 1 1/2" | J504 |
SHELF PACK: 1 Box Pack
FASTENER: See page 14b for all details FEATURE: Made from solid bar stock FINISHES: 605, 606, 613, 628, 629, 630, 313
ORDERING: Specify door pull, push bar, CTC of push bar & finish & mounting method.
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax
"C" PULL/PUSH BARS
| PULL | PUSH | ||||||
|---|---|---|---|---|---|---|---|
| NUMBER | CTC | PROJECTION | CLEARANCE | CTC | PROJECTION | CLEARANCE | MATERIAL |
| 1170147 | 12" | 3" | 2" | Specify- | 2 1/2" | 1 1/2" | Stainless Steel |
SHELF PACK: 1 Box Pack FASTENER: See page 14b for all details FEATURE: Made from solid bar stock
FINISHES: 630
ORDERING: Specify door pull, push bar, CTC of push bar & finish & mounting method.
ADA Accessibility Guidelines for Buildings and Facilities (ADAAG) As amended through January 1998
4.13.9 Door Hardware. Handles, pulls, latches, locks, and other operating devices on accessible doors shall have a shape that is easy to grasp with one hand and does not require tight grasping, tight pinching, or twisting of the wrist to operate. Lever-operated mechanisms, push-type mechanisms, and U-shaped handles are acceptable designs. When sliding doors are fully open, operating hardware shall be exposed and usable from both sides. Hardware required for accessible door passage shall be mounted no higher than 48 in. (1220 mm) above finished floor.
LADDER PULLS
| DIMENSIONS | ||||||
|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE | MATERIAL |
| PL5110 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| PL5111 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| PL5112 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| PL5113 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
| PL5120 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| PL5121 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| PL5122 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| PL5123 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
| PL5160 | 36" | 1 1/4" | 48" | 3 1/4" | 2" | Stainless Steel |
| PL5161 | 48" | 1 1/4" | 60" | 3 1/4" | 2" | Stainless Steel |
| PL5162 | 60" | 1 1/4" | 72" | 3 1/4" | 2" | Stainless Steel |
| PL5163 | 72" | 1 1/4" | 84" | 3 1/4" | 2" | Stainless Steel |
SHELF PACK: 1 Box Pack FINISHES: 629, 630
• Other finishes available, special order
• Split finishes available, special order
-
OPTIONS: • See page 14b for complete mounting selection
- • Special sizes and CTC available, special order
Center post is recommended for pulls over 60" in CTC

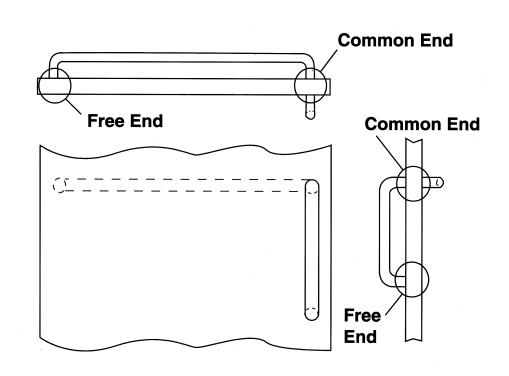

OFFSET LADDER PULLS
| DIMENSIONS | ||||||
|---|---|---|---|---|---|---|
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE | MATERIAL |
| OPL5140 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| OPL5141 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| OPL5142 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| OPL5143 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
| OPL5150 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| OPL5151 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| OPL5152 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| OPL5153 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
| OPL5190 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| OPL5191 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| OPL5192 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| OPL5193 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
| OPL5200 | 36" | 1 1/4" | 48" | 3" | 1 3/4" | Stainless Steel |
| OPL5201 | 48" | 1 1/4" | 60" | 3" | 1 3/4" | Stainless Steel |
| OPL5202 | 60" | 1 1/4" | 72" | 3" | 1 3/4" | Stainless Steel |
| OPL5203 | 72" | 1 1/4" | 84" | 3" | 1 3/4" | Stainless Steel |
SHELF PACK: 1 Box Pack FINISHES: 629, 630
- • Other finishes available, special order
- • Split finishes available, special order
-
OPTIONS: • See page 14b for complete mounting selection
- • Special sizes and CTC available, special order
Center post is recommended for pulls over 60" in CTC
PULL PLATE W/CAST PULL
| NUMBER | PLATE | CTC | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|
| 7010 | 3 1/2" x 15" | 5 1/2" | 6 1/2" | 1 3/4" | 1 5/16" | J405 | Aluminum, |
| 7110 | 4" x 16" | 5 1/2" | 6 1/2" | 1 3/4" | 1 5/16" | J405 |
Brass, Bronze,
Stainless Steel |
SHELF PACK: 1 Box Pack
FASTENER: 1/4-20 thru bolt, #6 x 5/8" OH SMS
FINISHES: 605, 613, 628, 630
OPTION: Other size plates & custom sizes available
PULL PLATES W/3/4" ROUND PULLS
| NUMBER | PLATE | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|---|
| 7011 | 3 1/2" x 15" | 5 1/2" | 5/8" | 6 1/8" | 2" | 1 3/8" | J405 | |
| 7014 | 3 1/2" x 15" | 5 1/2" | 3/4" | 6 1/4" | 2 1/4" | 1 1/2" | J405 | |
| 7015 | 3 1/2" x 15" | 6" | 3/4" | 6 3/4" | 2 1/4" | 1 1/2" | J405 | |
| 7016 | 3 1/2" x 15" | 8" | 3/4" | 8 3/4" | 2 1/4" | 1 1/2" | J405 | Aluminum, |
| 7017 | 3 1/2" x 15" | 10" | 3/4" | 10 3/4" | 2 1/4" | 1 1/2" | J405 | Brass, Bronze, |
| 7111 | 4" x 16" | 5 1/2" | 5/8" | 6 1/8" | 2" | 1 3/8" | J405 | Stainless Steel |
| 7114 | 4" x 16" | 5 1/2" | 3/4" | 6 1/4" | 2 1/4" | 1 1/2" | J405 | |
| 7115 | 4" x 16" | 6" | 3/4" | 6 3/4" | 2 1/4" | 1 1/2" | J405 | |
| 7116 | 4" x 16" | 8" | 3/4" | 8 3/4" | 2 1/4" | 1 1/2" | J405 | |
| 7117 | 4" x 16" | 10" | 3/4" | 10 3/4" | 2 1/4" | 1 1/2" | J405 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 thru bolt, #6 x 5/8" OH SMS FINISHES: 605, 606, 613, 628, 629, 630 OPTIONS: • Add prefix "H" for 2 1/2" clearance
• Other plate sizes available
8b © Don-Jo Mfg. 2015
PULL PLATES W/ 1" ROUND PULLS
| NUMBER | PLATE | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|---|
| 7019 | 3 1/2" x 15" | 8" | 1" | 9" | 3" | 2" | J405 | |
| 7020 | 3 1/2" x 15" | 10" | 1" | 11" | 3" | 2" | J405 | |
| 7021 | 3 1/2" x 15" | 12" | 1" | 13" | 3" | 2" | J405 |
Aluminum,
Brass, Bronze, |
| 7119 | 4" x 16" | 8" | 1" | 9" | 3" | 2" | J405 | Stainless Steel |
| 7120 | 4" x 16" | 10" | 1" | 11" | 3" | 2" | J405 | |
| 7121 | 4" x 16" | 12" | 1" | 13" | 3" | 2" | J405 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 thru bolt, #6 x 5/8" OH SMS FINISHES: 605, 606, 613, 628, 629, 630 OPTIONS: • Add prefix "H" for 2 1/2" clearance • Other plate sizes available
PULL PLATES W/FLAT PULLS
| NUMBER | PLATE | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|---|
| 7030 | 3 1/2" x 15" | 6" | 3/8" x 1 1/4" | 6 3/8" | 2" | 1 5/8" | J405 | |
| 7031 | 3 1/2" x 15" | 8" | 3/8" x 1 1/4" | 8 3/8" | 2" | 1 5/8" | J405 | |
| 7032 | 3 1/2" x 15" | 10" | 3/8" x 1 1/4" | 10 3/8" | 2" | 1 5/8" | J405 |
Aluminum,
Brass, Bronze, |
| 7130 | 4" x 16" | 6" | 3/8" x 1 1/4" | 6 3/8" | 2" | 1 5/8" | J405 | Stainless Steel |
| 7131 | 4" x 16" | 8" | 3/8" x 1 1/4" | 8 3/8" | 2" | 1 5/8" | J405 | |
| 7132 | 4" x 16" | 10" | 3/8" x 1 1/4" | 10 3/8" | 2" | 1 5/8" | J405 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 thru bolt, #6 x 5/8" OH SMS
FINISHES: 605, 613, 628, 630 OPTION: Other plate sizes available
PULL PLATES W/ HALF ROUND PULLS
| NUMBER | PLATE | CTC | DIAMETER | OVERALL | PROJ. | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|---|
| 7037 | 3 1/2" x 15" | 6" | 1" Half Round | 6 1/2" | 2" | 1 1/2" | J405 | Aluminum, |
| 7038 | 3 1/2" x 15" | 8" | 1" Half Round | 8 1/2" | 2" | 1 1/2" | J405 | Brass, Bronze, |
| 7137 | 4" x 16" | 6" | 1" Half Round | 6 1/2" | 2" | 1 1/2" | J405 | Stainless Steel |
| 7138 | 4" x 16" | 8" | 1" Half Round | 8 1/2" | 2" | 1 1/2" | J405 |
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 thru bolt, #6 x 5/8" OH SMS
FINISHES: 605, 613, 630
OPTION: Other plate sizes available
1/8" THICK PULL PLATE W/ ROUND PULL
SHELF PACK: 1 Box Pack
FASTENERS: 1/4-20 thru bolt, #6 x 5/8" OH SMS
FINISH: 630
OPTION: Other plate sizes available
PUSH PLATES & PULL PLATES WITH HOLES
| NUMBER | PULL | DIMENSIONS | MATERIAL |
|---|---|---|---|
| *70 | - | 3 1/2" x 15" | |
| *71 | - | 4" x 16" | Aluminum, Brass, |
| *7015 | 15 | 3 1/2" x 15" | Bronze, |
| *7115 | 15 | 4" x 16" | Stainless Steel |
SHELF PACK: ( 70, 71 ) 10 Box Pack
( 7015, 7115 ) 1
FASTENERS: 1/4-20 thru bolt for handles, #6 x 5/8" OH SMS FEATURE: All holes are 2 1/2" on center from the end of the plate.
FINISHES: 605, 606, 612, 613, 628, 629, 630 OPTIONS: • Hole location can be varied
• Other plate sizes & pulls can be specified
HOW TO ORDER:
Hole Size, Number, Finish e.g.: CFC70 - 605
HOLE SIZE: CFC 1 1/4" - CFD 1 1/2" - CFK 2 1/8" - CFL 2 1/8" with lever prep

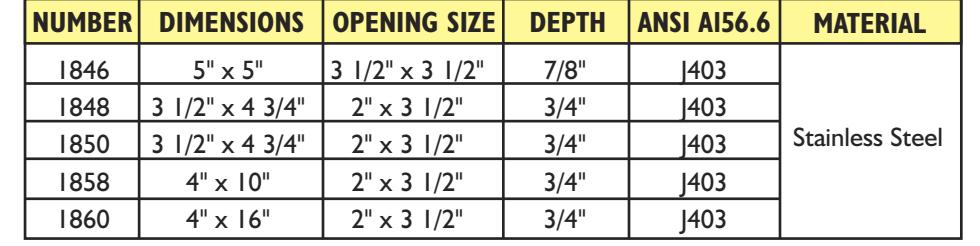

FLUSH CUP PULLS
1848
1850
SHELF PACK: ( 1846 ) 1 Box Pack
( 1848, 1850, 1858, 1860 ) 10
GAUGE: 16 (.062)
FASTENERS: ( 1846 ) 4 ea. #10-24 x 5/8" Pin in head Torx MS,
4 ea. one way x 5/8" sex nut ( 1850, 1858 ) 4 ea. #8 x 3/4" SMS ( 1860 ) 6 ea. #8 x 3/4" SMS
FEATURES: ( 1846 ) ADA Compliant
FINISH: 630
OPTIONS: •Back to back Mounting for 1848 & 1850 only
• Torx screws
1860
CYLINDER PULL
| NUMBER | HOLE | DIMENSIONS | PROJECTION |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|
| 1874 | 1 1/4" | 2" x 3 3/4" | 5/8" | J303 | Stainless Steel |
| 1875 | 2 1/8" | 3" x 4 1/2" | 5/8" | J303 | Stainless Steel |
SHELF PACK: 10 Box Pack
GAUGE: 11 (.125)
FEATURE: Mounts underneath cylinders
FINISH: 630
VANDAL PULL
| NUMBER | DIMENSIONS | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|
| VDP-111 | 5" x 7" | 1 3/4" | 1 1/2" | J303 | Stainless Steel |
SHELF PACK: 1 Box Pack
GAUGE: 11 (.125) FASTENERS: 1/4-20 thru bolts
FINISH: 630
OPTIONS: • For use with exit devices from Von Duprin, Precision,
Marks and Detex
• Bolts directly to the device
• Cylinder cut out avaiable, add CFC to part number
PUSH/PULL PLATE
| NUMBER | DIMENSIONS | PROJECTION |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|
| 1866 | 3 1/2" x 15 3/4" | 1 1/4" | J303 | Stainless Steel |
SHELF PACK: 10 Box Pack
GAUGE: 11 (.125) FASTENERS: #8 x 3/4" SMS
FINISH: 630
OPTIONS: • Hole cut outs available
• Torx screws
WIRE PULLS
| NUMBER | CTC | DIAMETER | OVERALL | PROJECTION | CLEARANCE |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|---|---|---|
| 62 | 3" | 5/16" | 3 5/16" | 1 11/32" | 1 1/32" | B22011 | Brass |
| 64 | 3 1/2" | 5/16" | 313/16" | 1 11/32" | 1 1/32" | B22011 | Brass |
| 66 | 4" | 5/16" | 4 5/16" | 1 11/32" | 1 1/32" | B22011 | Brass |
SHELF PACK: 10 Polybagged
FASTENERS: 2 ea. #8-32 x 1 3/4" SMS, 2 ea. #8-32 x 1" SMS
FINISHES: 605, 625, 626
CABINET KNOB
| NUMBER | SIZE | PROJECTION |
ANSI
A156.6 |
MATERIAL |
|---|---|---|---|---|
| 54 | 1 1/4" | 1 5/32" | B12131 | Brass |
| 56 | 1 1/2" | 1 17/64" | B12131 | Brass |
| 57 | 1 1/2" | 1/8" | - | Aluminum |
| 120 | 1 1/2" | 1/2" | - | Aluminum |
| 121 | 1 3/4" | 3/4" | - | Aluminum |
SHELF PACK: 10 Polybagged
FASTENERS: ( 54, 56, 120, 121 ) #8-32 x 1 3/4" SMS, #8-32 x 1 1/4" SMS
FINISHES: 605, 613, 619, 620, 626
CABINET KNOB
| NUMBER | KNOB |
BACK
PLATE |
PROJECTION | MATERIAL |
|---|---|---|---|---|
| 58 | 1 1/4" | – | 1 9/32" | Cast Aluminum |
| 59 | – | 1 3/4" | 1/2" | Cast Aluminum |
SHELF PACK: 10 Polybagged FASTENERS: ( 58 ) #8-32 x 1 3/4" SMS FINISHES: 605, 620, 625, 626
FOOT PULL
| NUMBER |
DOOR
THICKNESS |
PROJECTION | MATERIAL |
|---|---|---|---|
| 46 | 1 3/4" | 4 1/2" | Stainless Steel |
SHELF PACK: 1 Polybagged
FASTENERS: #6 x 5/8" OH SMS
FEATURES: To pull door open w/foot, mounts under
the bottom of the door
FINISH: 630
DISPLAY PACKAGED PUSH & PULL PLATES
PL-13515
| NUMBER | PULL | DIMENSIONS | |
|---|---|---|---|
| PL-13515 | No. 11 | 3 1/2" x 15" | |
| PS-13515 | - | 3 1/2" x 15" | |
SHELF PACK: 10 Display Packaged Size - 4 1/4" x 17 1/4" FASTENERS: ( PL-13515 ) #6 x 5/8" SMS, 1/4-20" x 2 1/4" thru-bolt
( PS-13515 ) #6 x 5/8" SMS
FINISHES: 605, 613, 630
PS-13515
MOUNTING - THRU BOLT (WOOD OR METAL DOORS) 1
All pulls: 1/4-20 w/Finish Washer Offset Pulls: 3/8-24 (Finish washer not supplied.)
4 MOUNTING - THRU BOLT (GLASS DOORS)
3/8-24 decorative thru bolt w/newprene washers 5/8" Plexiglass bushing
2 MOUNTING - SURFACE CONCEALED (WOOD DOORS)
5 MOUNTING - BACK TO BACK (GLASS DOORS)
3/8-24 Bolt w/set screw 5/8" Plexiglass bushing w/Neoprene washers
3 6 MOUNTING - BACK TO BACK (WOOD OR METAL DOORS)
MOUNTING - SURFACE CONCEALED (METAL DOORS)
1/4-20 w/set screw
Offset Pulls: 3/8-24 w/set screw
7 MOUNTING - CONCEALED (WOOD OR METAL DOORS)
1/4-20 w/set screw Concealed studs welded to back of Push Plate *Must mount studs to 1/8" thick plates only! Thinner gauge cannot be used!
