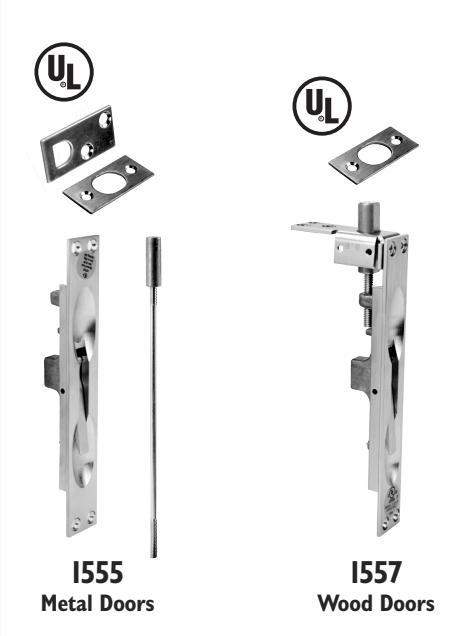

FLUSH BOLTS
| NUMBER | SIZE |
ANSI
A156.16 |
MATERIAL |
|---|---|---|---|
| Face Plate: 1" x 6 3/4" | |||
| 1555 | Strike: 15/16" x 2 1/4" | L14251 | Cast Brass |
| Guide: 1" x 2" | |||
| Face Plate: 1" x 6 3/4" | |||
| 1557 | Strike: 15/16" x 2 1/4" | L04261 | Cast Brass |
SHELF PACK: 10 Box Pack
FASTENERS: ( 1555 ) 4 ea. #8 x 1 1/2" Combo Screw, 4 ea. #8 x 3/4" Combo Screw
( 1557 ) 7 ea. #8 x 3/4" Combo Screw
FEATURES: ( 1555 )• Fits ANSI Door & Frame Prep.
• 3/4" Bolt Throw, 3/4" Rod Backset
• 12" Rod length
• 1 1/2" Adjustable Bolt Head
FEATURES: ( 1557 )• 3/4" Bolt Throw, 3/4" Backset
• Door strength maintained by corner reinforcement plate
FINISHES: 605, 606, 612, 613, 625, 626
OPTIONS: ( 1555 ) Longer rod options available Works w/1570 Dust Proof Strike

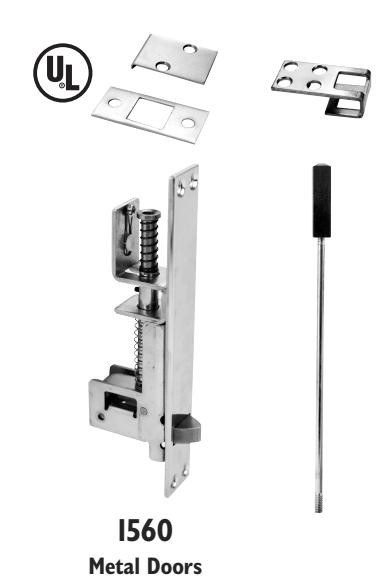

AUTOMATIC FLUSH BOLTS
| NUMBER | SIZE |
ANSI
A156.3 |
MATERIAL |
|---|---|---|---|
| Face Plate: 1" x 6 3/4" | Brass | ||
| 1560 | Strike: 15/16" x 2 1/4" | Type 25 | Cast Brass |
| Guide: 1" x 1 7/8" | Cast Brass | ||
| Door Strike: 1 3/4" x 1 3/4" | Cast Brass |
SHELF PACK: 10 Box Pack
FASTENERS: 8 ea. #8 x 3/4" Combo Screw, 2 ea. #8 x 3/8" MS
FEATURES: • Non handed
• Conforms to UL, IOC and UBC 7-2-1997
• For Fire Rated Metal Doors labeled A, B, C, D & E
• Sold in pairs
• Fits standard ANSI prep for metal doors
• Requires only 5 lbs. of force meeting ADA regulations
• 1" vertical adjustment for bolts
FINISHES: 605, 613, 626
OPTION: Works w/1570 Dust Proof Strike
www.don-jo.com
AUTOMATIC FLUSH BOLT
1562 Wood Doors
| NUMBER | SIZE |
ANSI
A156.3 |
MATERIAL |
|---|---|---|---|
| Face Plate: 1" x 8 1/2" | |||
| Frame Strike: 15/16" x 2 1/4" | Cast Brass | ||
| 1562 | Guide: 1" x 6 1/16" | Type 25 | |
| Door Strike: 1 1/4" x 1 3/4" |
SHELF PACK: 10 Box Pack
FASTENERS: 6 ea. #8 x 3/4" Combo Screw, 2 ea. #8 x 3/8" MS, 3 ea. #10 x 1" SMS
FEATURES: • Non handed
• Conforms to UL, IOC and UBC 7-2-1997
• For Fire Rated Wood Doors labelled B, C, D & E
• Sold in pairs
• Fits standard ANSI prep for wood doors
• Requires only 5 lbs. of force meeting ADA regulations
• Bolt has 3/4 vertical adjustments
FINISHES: 605, 613, 626
OPTION: Works w/1570 Dust Proof Strike
FLUSH BOLTS
| NUMBER |
NUMBER
SIZE |
FASTENER
ANSI A156.16 |
MATERIAL | |
|---|---|---|---|---|
| Face Plate: 3/4" x 6" | L04201 | Cast Brass | ||
| 1640 | Strike: 15/16" x 2" | |||
| Face Plate: 3/4" x 6" | Cast Brass | |||
| 1640R | Strike: 15/16" x 2" | L04201 | ||
SHELF PACK: 10 Box Pack
FASTENERS: 4 ea. #6 x 3/4" SMS FEATURES: • 1" bolt throw
• 1/2" diameter bolt
• For wood doors only!
• ( 1640R ) 3/8" Radius End
FINISHES: 605, 609, 613, 619, 620, 626
ALUMINUM DOOR FLUSH BOLTS
| NUMBER | DIMENSIONS | OFFSET |
|---|---|---|
| 1550 | 15/16" x 4 1/4" | 1/8" |
| 1551 | Radius End | 1/4" |
| RB-50 | - | - |
| RG-50 | - | - |
SHELF PACK: 4 Box Pack FASTENERS: ( 1550, 1551 ) 3 ea. #8-32 x 1/2" MS ( RG50 ) 2 ea. #8-32 x 1/2" MS
FINISHES: SL, DU
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax

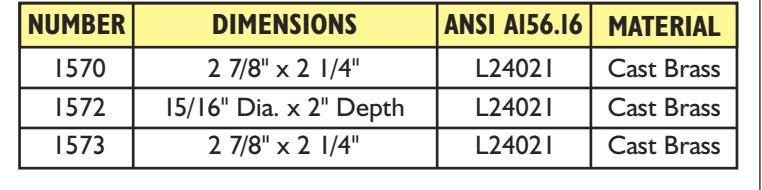

DUST PROOF STRIKES
SHELF PACK: 10 Polybagged
FASTENERS: ( 1570, 1573 ) 2 ea. #8 x 1" SMS, 2 ea. Plastic Anchor
FEATURE: ( 1573 ) Can be locked closed FINISHES: 605, 612, 613, 625, 626 ( 1573 ) 605, 613, 626
ROLLER LATCHES
| NUMBER | SIZE | ANSI A156.16 MATERIAL | ||
|---|---|---|---|---|
| Body: 3 3/8" x 1" | E19091 | Cast Brass | ||
| 1700 | Strike: 1 11/16" x 2 1/4" | |||
| Body: 3 3/8" x 1" | - | |||
| 1702 | Strike: 1 1/8" x 2 3/4" | - | Cast Brass | |
| Body: 3 3/8" x 1" | ||||
| 1704 | Strike: 1 1/4" x 4 7/8" | E19091 | Cast Brass | |
| 1710 | Body: 2 1/4" x 7/8" | L17802 | Cast Brass | |
| Strike: 2 1/4" x 1 3/4" | ||||
SHELF PACK: 10 Polybagged
FASTENERS: ( 1700, 1702 ) 2 ea. #8 x 1" SMS, 2 ea. #8-32 x 3/4" MS, 2 ea. #10 x 1 1/2" SMS
( 1704 ) 2 ea. #12-24 x 1/2" MS, 2 ea. #12 x 3/4" SMS, 2 ea. #10 x 1 1/2" SMS
( 1710 ) 4 ea. #8 x 1" SMS
FEATURES: • Solid nylon roller for silent operation
• Adjustable roller latch
FINISHES: 605, 613, 619, 620, 626
www.don-jo.com
BALL LATCHES
| NUMBER LATCH | DIMENSIONS |
NUMBER
STRIKE |
FASTENER
MATERIAL |
|---|---|---|---|

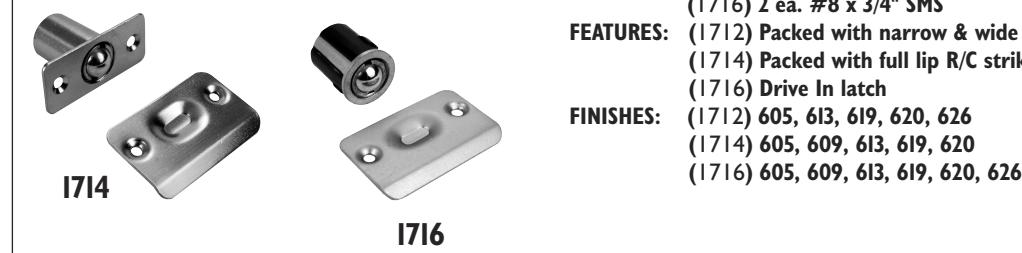

| 1712 | 2 1/8" x 1" | 2 1/8" x 1" / 2 1/8" x 1 3/8" | Cast Brass |
| 1714 | 2 1/4" x 1" | 2 1/8" x 1 13/32" | Cast Aluminum |
| 1716 | 1" | 2 1/4" x 1 13/32" | Cast Brass |
SHELF PACK: 20 Polybagged
FASTENERS: ( 1712 ) 6 ea. #6 x 5/8" SMS
( 1714 ) 4 ea. #8 x 3/4" SMS
( 1716 ) 2 ea. #8 x 3/4" SMS
FEATURES: ( 1712 ) Packed with narrow & wide strikes / Adjustable height
( 1714 ) Packed with full lip R/C strike
( 1716 ) Drive In latch
FINISHES: ( 1712 ) 605, 613, 619, 620, 626
( 1714 ) 605, 609, 613, 619, 620
FRICTION CATCH
| 1718 |
|---|
| NUMBER |
NUMBER
SIZE |
FASTENER
ANSI A156.16 |
MATERIAL | ||
|---|---|---|---|---|---|
| Height | Wide | Depth | |||
| 1718 |
Body:
1 7/8" |
3/8" | 7/16" | B13302 | Cast Brass |
|
Strike:
1 1/8" |
3/8" | 7/16" | |||
SHELF PACK: 20 Polybagged
FASTENERS: 4 ea. #5 x 1/2" SMS FINISHES: 605, 613, 619, 620, 625, 626

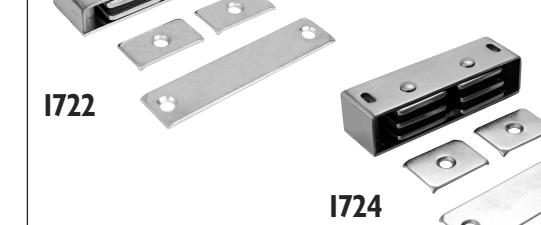

MAGNETIC CATCHES
| NUMBER | DIMENSIONS | LOAD CAPACITY ANSI | A156.16 | MATERIAL |
|---|---|---|---|---|
| 1720 | 2 1/16" x 1 1/8" x 5/8" | 5 lbs. | - | Brass |
| 1722 | 3 1/8" x 1" x 9/16" | 9 lbs. | B43161 | Brass |
| 1724 | 3 1/8" x 1" x 3/4" | 14 lbs. | B43161 | Brass |
SHELF PACK: 10 Polybagged
FASTENERS: ( 1720 ) 3 ea. #6 x 5/8" SMS
( 1722, 1724 ) 2 ea. #6 x 1 1/4" WS, 2 ea. #6 x 5/8" SMS FEATURES: ( 1722, 1724 ) packaged w/multiple strikes
FINISHES: 605, 626
info@don-jo.com • 1.800.628.8389 • 1.800.278.8202 fax

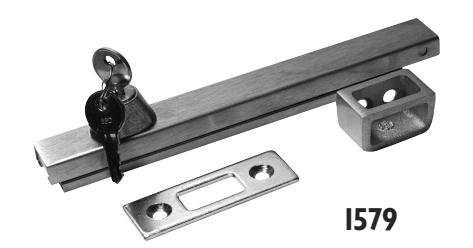

SURFACE BOLT WITH KEYS
| NUMBER |
BOLT
LENGTH |
ANSI
A156.16 |
MATERIAL |
|---|---|---|---|
| 1579 | 8" | L84161 | Steel |
SHELF PACK: 10 Polybagged
FASTENERS:
FEATURES: • Locks open or closed with a key
• Consealed screw mount
FINISHES: 626

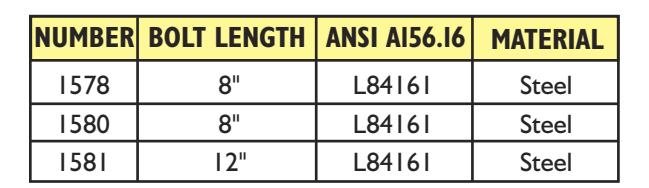

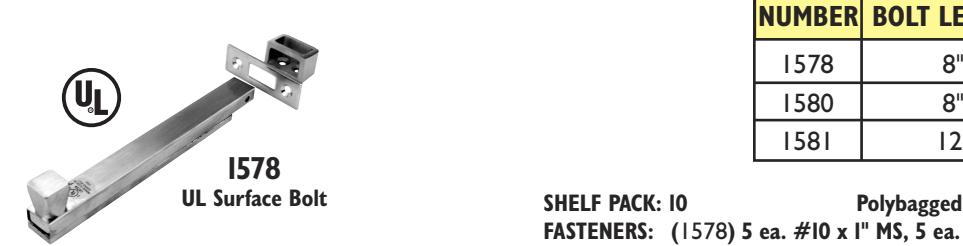

SURFACE BOLTS–UL RATED
FASTENERS: ( 1578 ) 5 ea. #10 x 1" MS, 5 ea. #10 x 1 1/4" SMS, 2 ea. Plastic Anchors
( 1580, 1581 ) 8 ea. #12-24 x 1" MS, 8 ea. #12 x 1 1/4" SMS
FEATURES: • Furnished with Rim and Mortise strikes
• ( 1580, 1581 ) 1 1/8 bolt throw, 1/4" x 3/4" size • ( 1578 ) Concealed screw mount
FINISHES: ( 1578 ) 626
( 1580 ) 605, 613, 626
( 1581 ) 626
OPTION: Sex bolt available
SURFACE BOLTS–UL RATED
1580 (Shown) & 1581 UL Surface Bolt
| NUMBER |
BOLT
LENGTH |
THROW | MATERIAL |
|---|---|---|---|
| 1582 | 8" | 1" | Stainless Steel |
SHELF PACK: 10 Polybagged
FASTENERS: 6 ea. #10-24 x 1" MS, 6 ea. #10 x 1 1/4" SMS
FEATURES: • 1/4" x 3/4" bolt size
• Furnished with rim and mortise strikes
• Padlock not included
FINISH: 626, 630
SLIDE BOLTS
| NUMBER | DIMENSIONS |
ANSI
A156.16 |
MATERIAL |
|---|---|---|---|
| SB-2 | 5/8" x 2" | L04151 | Solid Brass |
| SB-3 | 5/8" x 3" | L04151 | Solid Brass |
| SB-4 | 5/8" x 4" | L04151 | Solid Brass |
| SB-6 | 5/8" x 6" | L04151 | Solid Brass |
| SB-12 | 5/8" x 12" | L04151 | Solid Brass |
SHELF PACK: 10 Polybagged
FASTENERS: 6 ea. #6 x 3/4" SMS
FINISHES: ( SB-2, SB-3 ) 605, 613, 619, 620, 625, 626
( SB-4, SB-6, SB-12 ) 605, 613, 619, 620, 625, 626
FEATURES: Furnished with rim, mortise strikes
DUTCH DOOR BOLTS
| 1630 | 1636 | |
|---|---|---|
| 1632 | 1638 | |
| 1634 | 1639 | |
| NUMBER | DIMENSIONS | BOLT | MATERIAL |
|---|---|---|---|
| 1630 | 4 1/2" x 1 5/8" | 5/8" Half Round | Solid Brass |
| 1632 | 8" x 1 5/8" | 5/8" Half Round | Solid Brass |
| 1634 | 12" x 1 5/8" | 5/8" Half Round | Solid Brass |
| 1636 | 18" x 1 5/8" | 5/8" Half Round | Solid Brass |
| 1638 | 24" x 1 5/8" | 5/8" Half Round | Solid Brass |
| 1639 | 36" x 1 5/8" | 5/8" Half Round | Solid Brass |
SHELF PACK: 10 Polybagged FASTENERS: ( 1630 ) 8 ea. #6 x 1" SMS
( 1632, 1634, 1636, 1638, 1639 ) 11 ea. #6 x 1" SMS
FEATURES: • Furnished w/rim, mortise & t-strikes
• 1" dia. knob
FINISHES: 605, 613, 619, 620, 625, 626
