Dexter DCL2000 Series Door Closer Regular Arm Installation Instructions 111037
Open the original PDF document

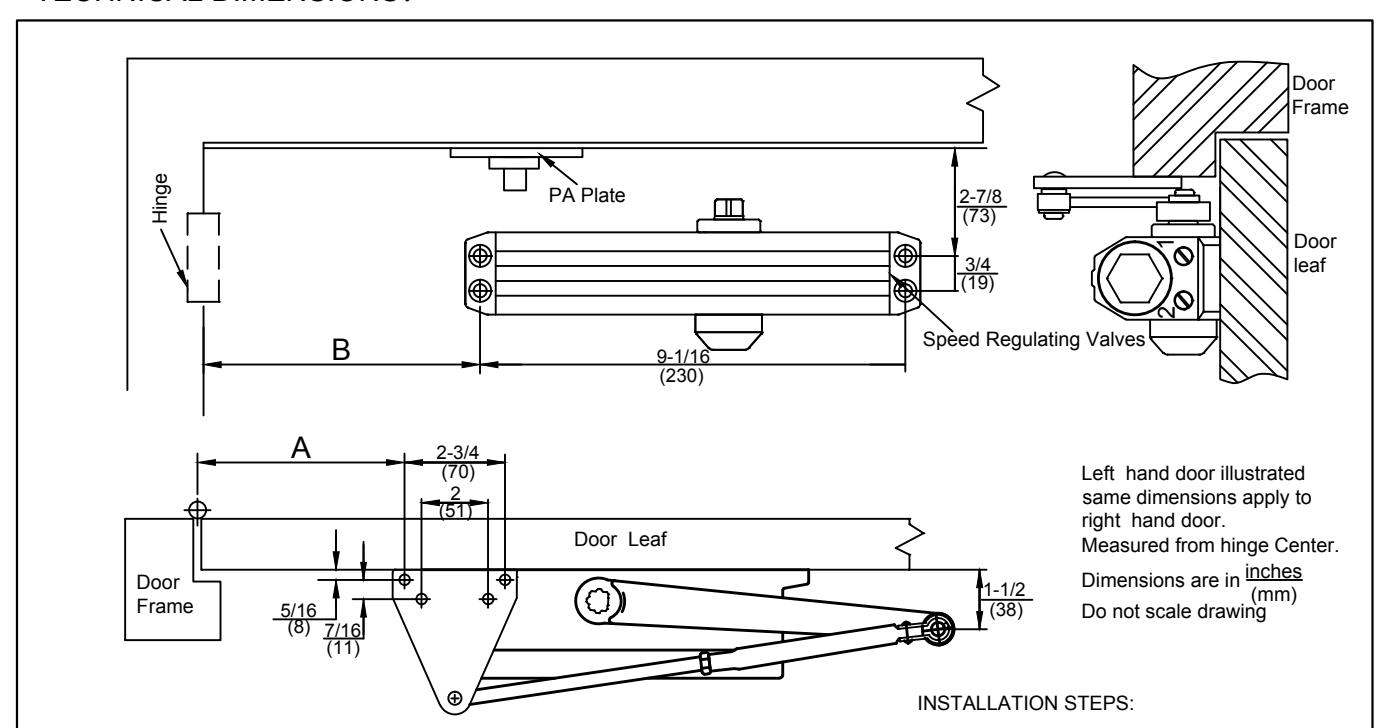

View PDFPARALLEL ARM MOUNTING (PUSH SIDE)
TECHNICAL DIMENSIONS:
| Qimension: | Dimension"A" | Dimen | sion"B" | Opening Angle | ||
| Model No.: | Inch | mm | Inch | mm | Opening Angle | |
| DCL2000 | 7-3/4 | 197 | 6-1/8 | 156 | 130° | |
| 1 | E 2/4 | 1/16 | 1-1/8 | 105 | 100° | |
For left hand door For right hand door
- 1. Select opening angle of the door. Use dimensions shown in chart and illustration above to drill mounting holes on door frame and leaf
- 2.Attach closer to door leaf with speed regulating valves back to hinge.

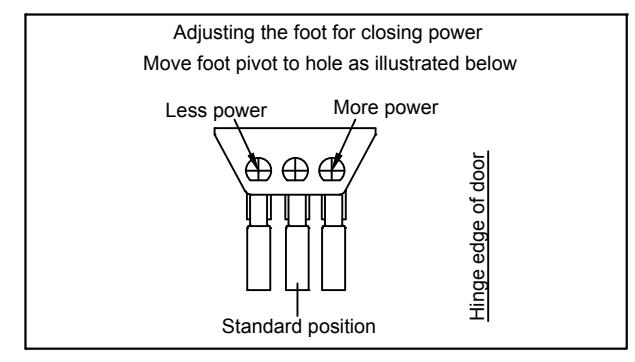

- 3.Attach PA plate to top frame as shown. 4. Remove foot from forearm as shown and discard it
- 5.Install main arm on pinion shaft,Rotate pinion 45° toward hinge edge of door to align main arm letter"B"(Right hand door) or "A" (Left hand door) with pinion flat. Fasten with arm screw.
- 6.Fasten forearm to PA plate. 7. Adjust forearm length to set the arm elbow about 1-1/2"(38mm) from door when connected to main arm. Use washer and screw provided to
- secure pivot connetion. Tighten locknut. 8. Snap pinion cap over spindle at bottom. 9.Adjust closer (Same to Page 2)
DCL2000 SERIES DOOR CLOSER DEXTER REGULAR ARM INSTALLATION
MOUNTING APPLICATIONS:

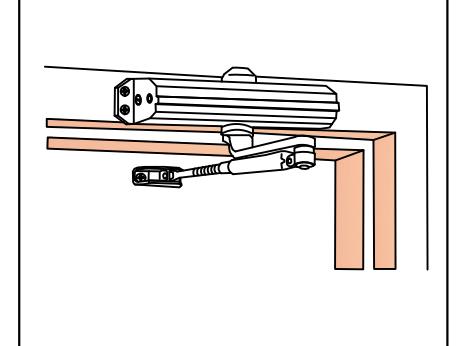

Regular Arm(Pull Side)

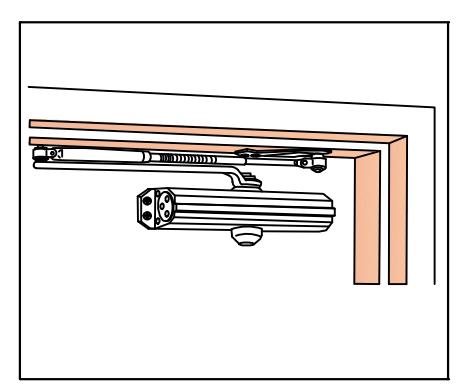

Top Jamb(Push Side)

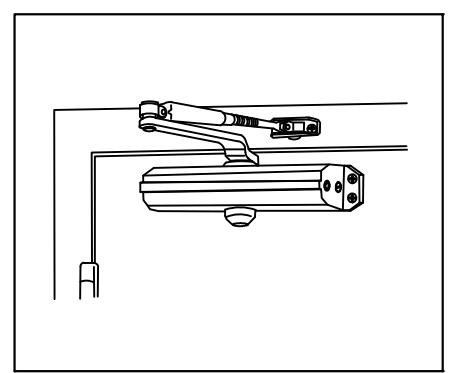

Parallel Arm(Push Side)
\ Caution
PLEASE READ THIS INSTRUCTION CAREFULLY BEFORE INSTALLATION; WE WON'T BE RESPONSIBLE FOR ANY RESULTS WHICH ARE CAUSED BY THE WRONG MOUNTING WAYS.
Model: ☐ Size 1-6

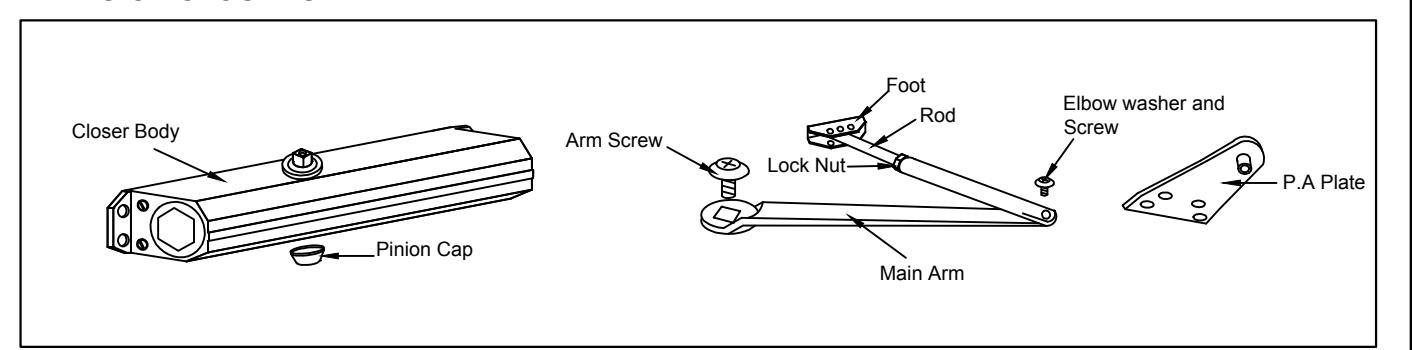

PARTS OF CLOSERS

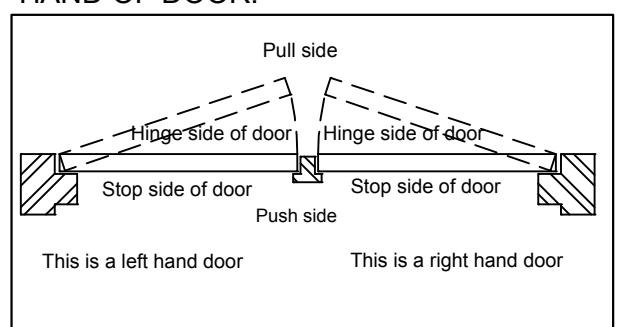

HAND OF DOOR.
POWER SIZE SETTING AND DOOR WIDTH
| Regula | ar & Top J | amb Close | Parallel Arm Closers | ||||||||
| Maximum Size of Door | |||||||||||
|
Closer
Size |
Interior | Exterior Inswing |
Exterior
Outswing |
Closer
Size |
Interior |
Exterior
Outswing |
Full 360°
Turns |
||||
| 1 | 28" | / | / | 1 | / | / |
-4 Turns
C.C.W |
||||
| 2 | 36" | / | / | 2 | 30" | / | 0 Turn | ||||
| 3 | 42" | 30" | 36" | 3 | 36" | 30" | 4 Turns C.W | ||||
| 4 | 48" | 36" | 42" | 4 | 42" | 36" | 12 Turns C.W | ||||
| 5 | 54" | 42" | 48" | 5 | 48" | 42" | 16 Turns C.W | ||||
| 6 | 60" | 48" | 54" | 6 | 54" | 48" | 20 Turns C.W | ||||

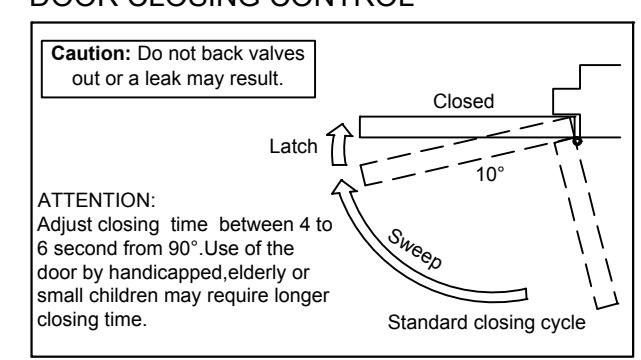

DOOR CLOSING CONTROL
/! ∖ Caution
IMPROPER INSTALLATION OR REGULATION MAY RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE. FOLLOW ALL INSTRUCTIONS CAREFULLY PLEASE.

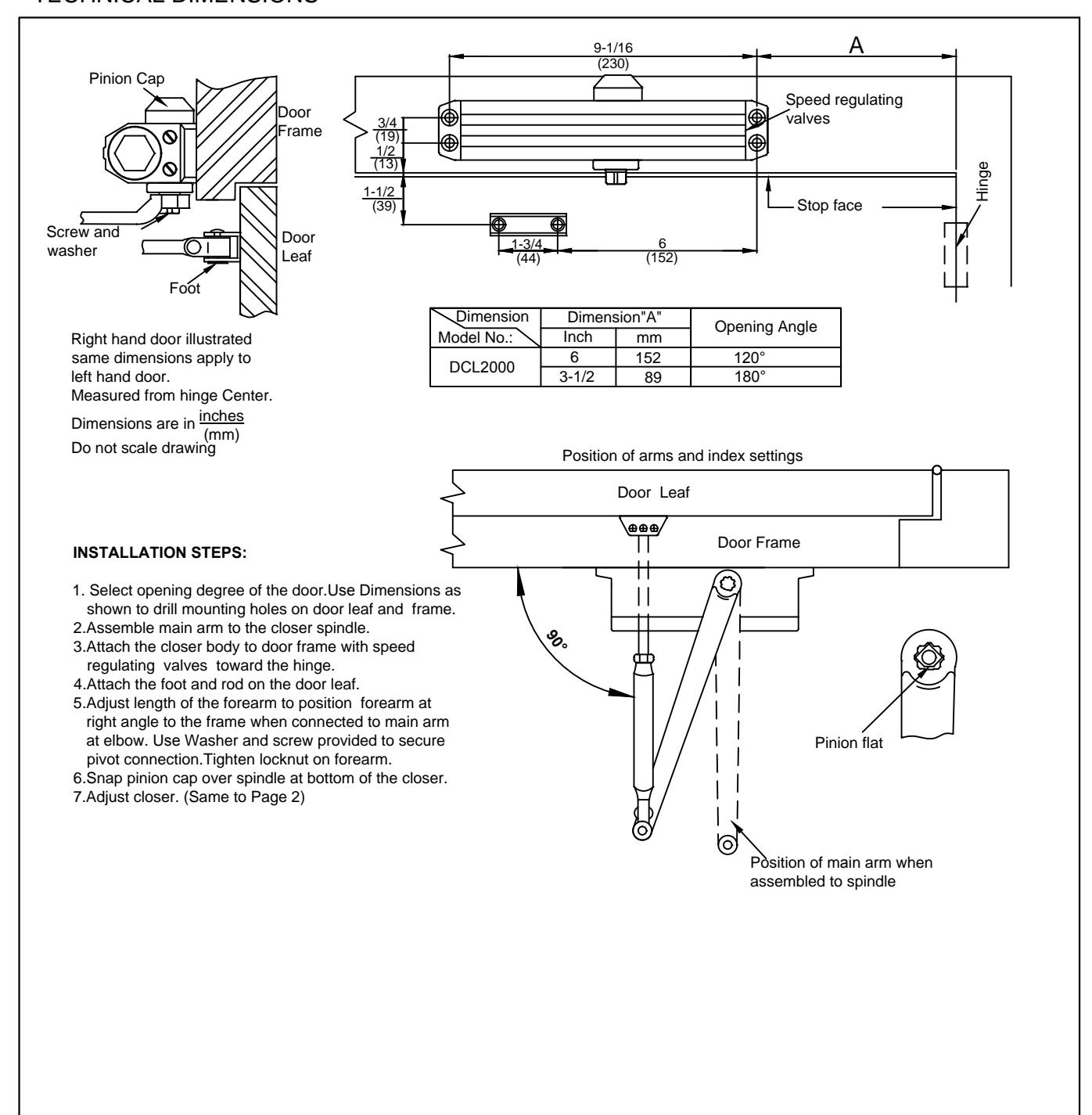

REGULAR ARM(PULL SIDE)
TECHNICAL DIMENSIONS
POWER SIZE AND BACK CHECK ADJUSTMENT
Adjust the spring power as chart in page 1. DO NOT exceed the maximum turns. The spring power has been preset on size 2 in factory. Turn this screw clockwise to increase or counter clockwise to decrease power.
Turn BC regulating valve clockwise for a harder cushion and counter-clockwise for a softer cushion.NEVER close this valve completely.

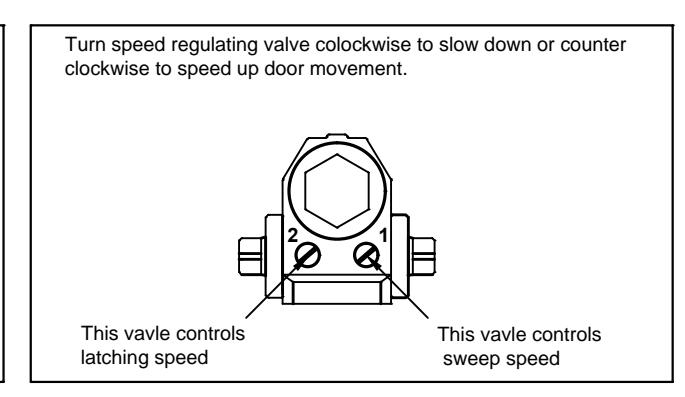

SWEEP AND LATCHING SPEED ADJUSTMENT
IMPROPER INSTALLATION OR REGULATION MAY RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE FOLLOW ALL INSTRUCTIONS CAREFULLY PLEASE

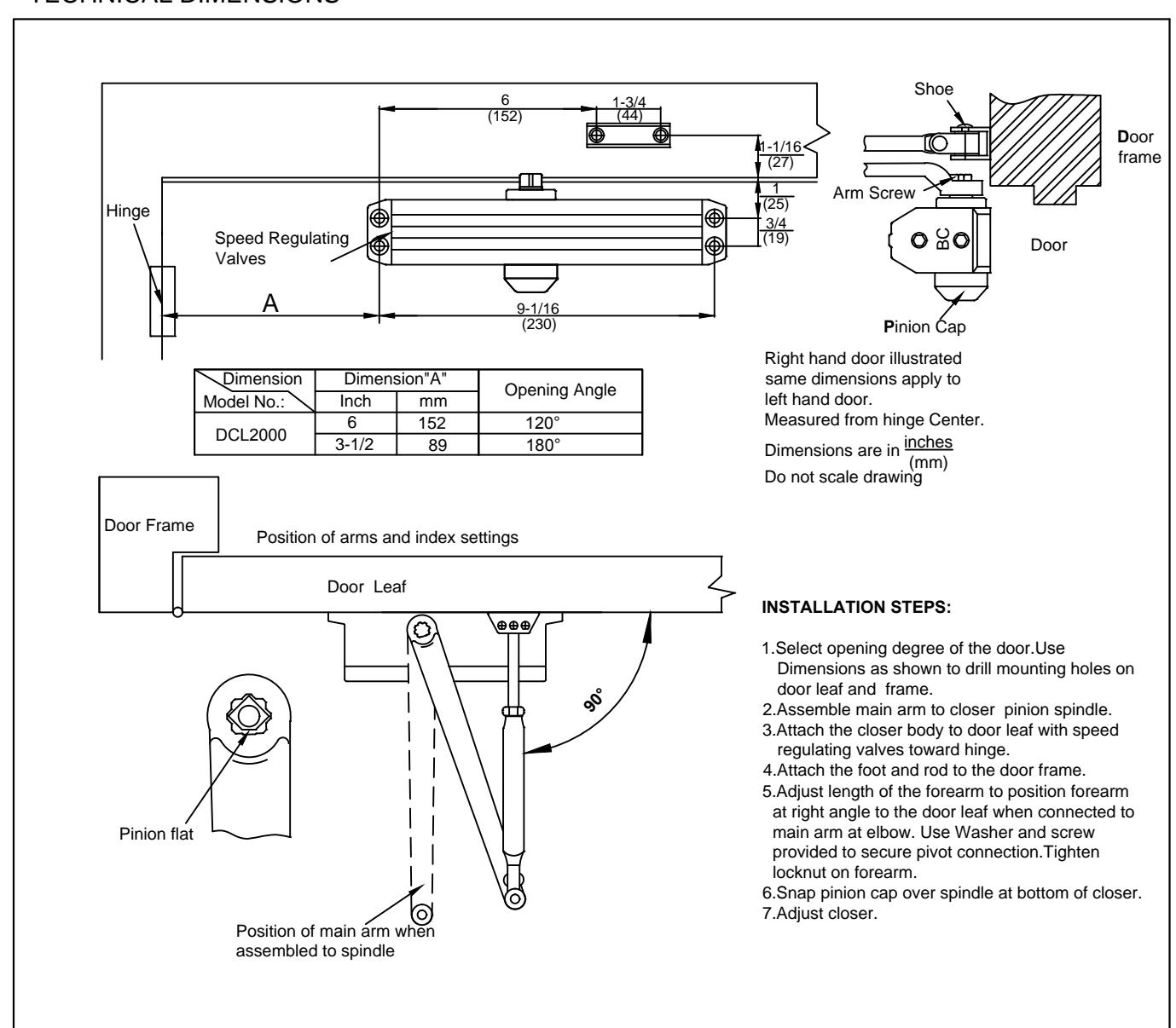

TOP JAMB MOUNTING (PUSH SIDE)
TECHNICAL DIMENSIONS
IMPROPER INSTALLATION OR REGULATION MAY RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE. FOLLOW ALL INSTRUCTIONS CAREFULLY PLEASE.
OR PROPERTY DAMAGE. FOLLOW ALL INSTRUCTIONS CAREFULLY PLEASE.
