DS4520 Double-Lipped Strike for Center Hung Cylindrical Latch 6-3by4 Frame – Template

Open the original PDF document

View PDF

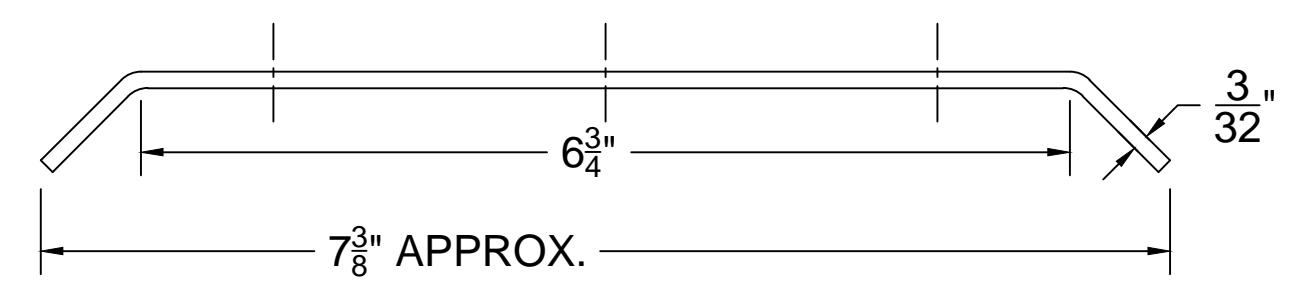

DOUBLE LIPPED STRIKE | 11 |

REINFORCEMENT:

CUSTOMER TO SUPPLY FRAME REINFORCEMENT WITH LATCH BOLT CLEARANCE.

NOTE:

  • 1. CENTERLINE OF PLATE TO COINCIDE WITH CENTERLINE OF JAMB.
  • 2. FOR USE WITH 1-3/4" DOOR CENTERED ON 6-3/4 FRAME.
  • 3. MACHINE SCREW SIZE: #8-32 x 1/2 UNDERCUT FLAT HEAD RECESSED.
  • 4. DRAWING NOT TO SCALE.

www.abhmfg.com

E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

© 2009 ABH Mfg., Inc. printed in USA

DS4520-02.DWG

DS4520 REVISED 10-22-09
