Corbin Russwin SC Series Curved Strike Template_T30476
Open the original PDF document
View PDF
- 1. Dimensions given in inches and (mm).
- 2. 1-1/4" strike lip suits frame for 1-3/4" thick door. Lip will vary for other door thicknesses.
| Tolerance Conversion | |
|---|---|
| Inches | (mm) |
| .005 | (.127) |
| .015 | (.381) |
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

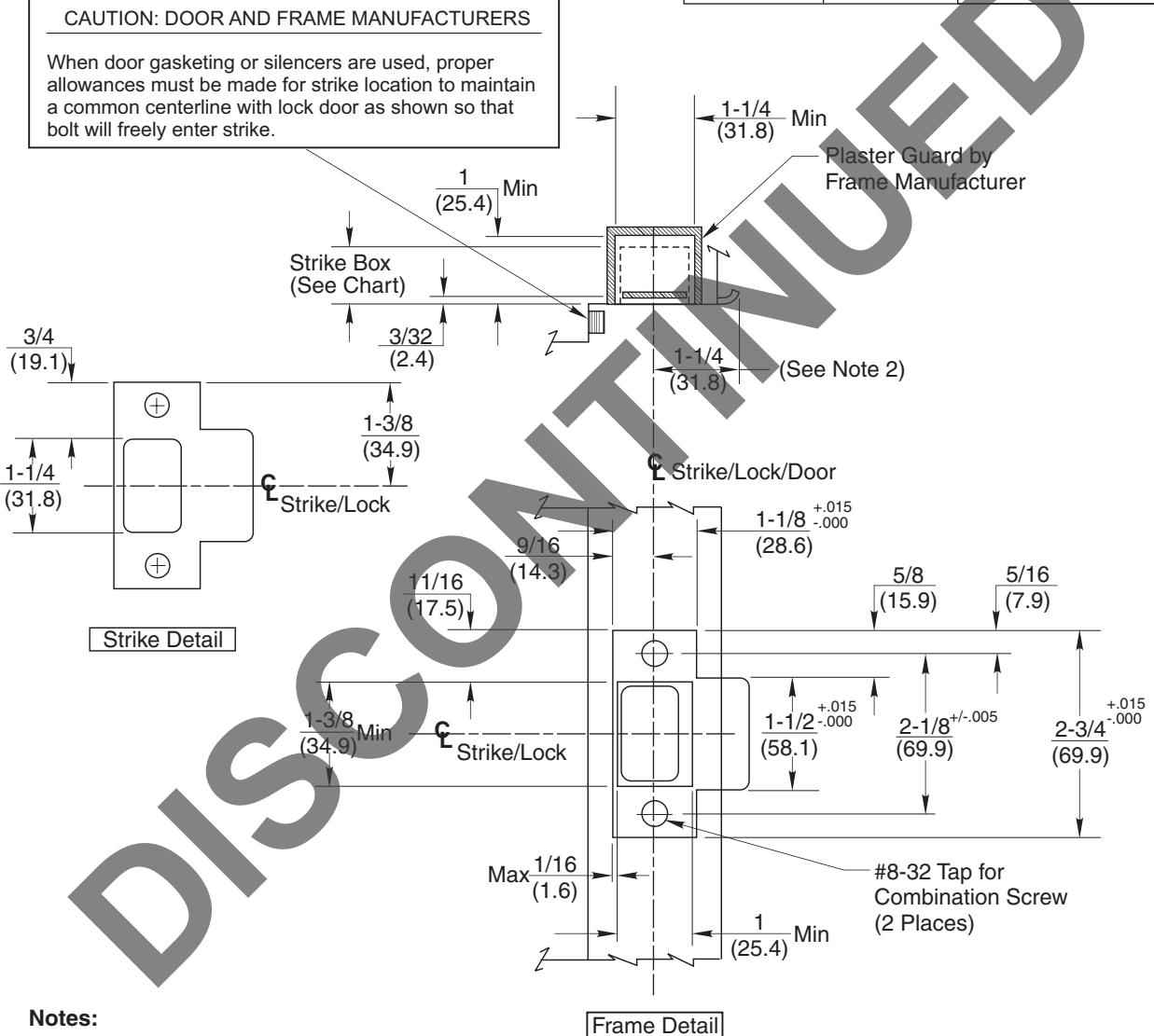

SC Series Curved Lip Box Strike

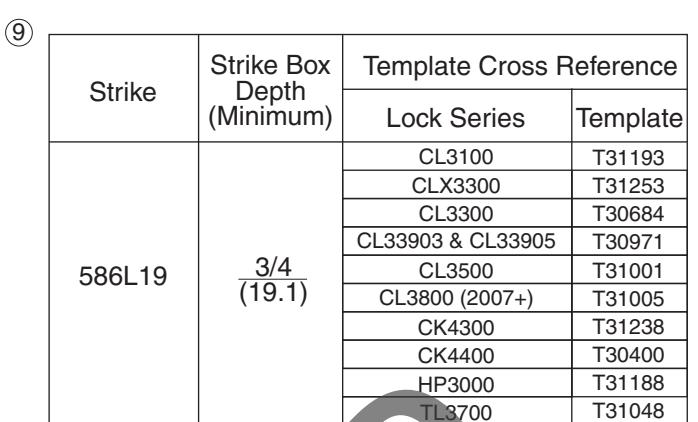

(See Chart)
ASSA ABLOY
SUPERSEDES
T30476-8 DO NOT SCALE DRAWING 03/21 T30476-9 1 of 1
