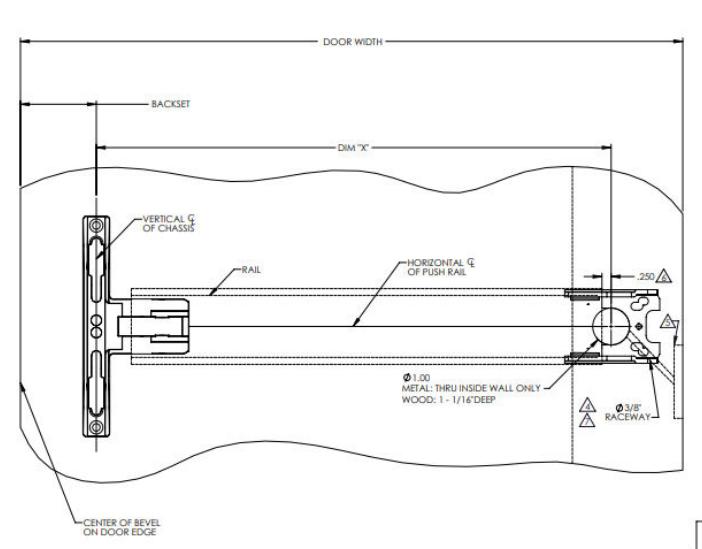

CONCEALED VERTICAL ROD AND RIM:
NARROW DESIGN ELECTROPIED EXIT DEVICE RAIL ON NARROW STILE TYPE DOOR CONSTRUCTION |
|
|---|---|
DIMENSION "X" CROSS-REFERENCE CHART
|
DOOR
WIDTH |
DIM "X" FOR
NARROW DESIGN CHASSIS |
|---|---|
| 48" | 44.622" |
| 47" | 43.622" |
| 46" | 42.622" |
| 45" | 41.622" |
| 44" | 40.622" |
| 43" | 39.622" |
| 42" | 38.622" |
| 41" | 37.622 |
| 40" | 36.622" |
| 39" | 35.622" |
| 38" | 34.622" |
| 37" | 33.622 |
| 36" | 32.622 |
| 35" | 31.622 |
| 34" | 30.622* |
| 33" | 29.622 |
| 32" | 28.622" |
| 31" | 27.622 |
| 30" | 26.622 |
| 29" | 25.622" |
| 28" | 24.622 |
| 27" | 23.622" |
| 26" | 22.622 |
| ani | 01 (00) |
MORTISE LOCK: NARROW DESIGN ELECTROFIED EXIT DEVICE RAIL ON WIDE STILE TYPE DOOR
DIMENSION "X" CROSS-REFERENCE CHART DIM "X" FOR NARROW DESIGN
CHASSIS
41 437 40.437
39 437
38,437
37,437
36.437
34,437
33.437
32.437
31,437
30.437 29,437
28 437
27.437
26.437
25.437
24,437
22.437
21.437
20.437
19.437
|
DOOR
WIDTH |
DIM "X" FOR
NARROW DESIGN CHASSIS |
DOOR
WIDTH |
|---|---|---|
| 48" | 44.622" | 48" |
| 47" | 43.622" | 47" |
| 46" | 42.622" | 46" |
| 45" | 41.622" | 45" |
| 44" | 40.622" | 44" |
| 43" | 39.622" | 43" |
| 42" | 38.622" | 42" |
| 41" | 37.622* | 41" |
| 40" | 36.622" | 40" |
| 39" | 35.622" | 39" |
| 38" | 34.622" | 38" |
| 37" | 33.622" | 37" |
| 36" | 32.622 | 36" |
| 35" | 31.622" | 35" |
| 34" | 30.622* | 34" |
| 33" | 29.622 | 33" |
| 32" | 28.622" | 32" |
| 31" | 27.622 | 31" |
| 30" | 26.622 | 30° |
| 29" | 25.622" | 29" |
| 28" | 24.622 | 28" |
| 27" | 23.622" | 27" |
| 26" | 22.622 | 26" |
| 25" | 21.622* | 25" |
| 24" | 20.622" | 24" |
| 25" 21.622" | 25" | 18.437 | ||||
|---|---|---|---|---|---|---|
| 24" | 20.622" | - 9 | 24" | 17.437 | ||
|
AIUM EXIT DEVICE
DINSTRUCTION SH |
EET | |||||
| DESCRIPTION | OPTION | INSTALLATION INSTRUCTIONS | OPTION |
INSTALLATION
INSTRUCTION |
||
| LATCH MONITOR SWITCH | 53- | A8299 | M91 | FM575 | ||
| SIGNAL SWITCH RAIL | 55- | A8299 | M92 | FM575 | ||
| ELECTRIFIED LATCH RETRACTION | 56- | A8297 | MELR | FM573 | ||
| ELECTRIC DOGGING | 58- | A8299 | M97 | FM575 | ||
| DELAYED EGRESS | 59- | A8298 | D | FM574 | ||
| ALARMED | AL- | A8325 | M61 | FM618 | ||
NOTES:
1. IMPORTANT: FOR LOCATION OF VERTICAL AND HORIZONTAL €, AND ADDITIONAL EXIT DEVICE
PREP. REFER TO APPROPRIATE EXIT DEVICE TEMPLATE. FOR ELECTROLYNX™ APPLICATIONS REFER TO THE MCKINNEY TRANSFER DEVICE.
HARNESS ROUTES MAY DIFFER BY DOOR, CONSULT DOOR MANUFACTURERS SPECS FOR ROUTES USED. 3/8" RACEWAY FOR ELECTROLYNX™ APPLICATIONS REFER TO MCKINNY TRANSFER DEVICE CATALOG. CONSULT WITH POWER TRANSFER DEVICE
WIRES RUNNING BETWEEN RAIL AND ELECTRIC HINGE, MAKE PROVISIONS TO PROTECT WIRES FROM ABRASION.
MANUFACTURER AND DOOR MANUFACTURER FOR DOOR AND FRAME TEMPLATE DETAILS
FOR MODIFIED RAIL LENGTHS: POSITION HOLE .250" BEYOND END OF RAIL DOOR MFG TO PROVIDE CLEARANCE IN REINFORCEMENT TO ALLOW INSERTION OF ELECTRICAL
ASSA ABLOY
DOOR MANUFACTURERS TEMPLATE: ELECTRO - MECHANICAL EXIT DEVICE RAILS (NARROW STILE)
5/10/22
TEMPLATE NO. MEDT8
