Corbin Russwin Museo Lever Designs Sectional , Rose Trim for ML2000 Series Mortise Locks Template_T31046
Open the original PDF document
View PDFNotes:

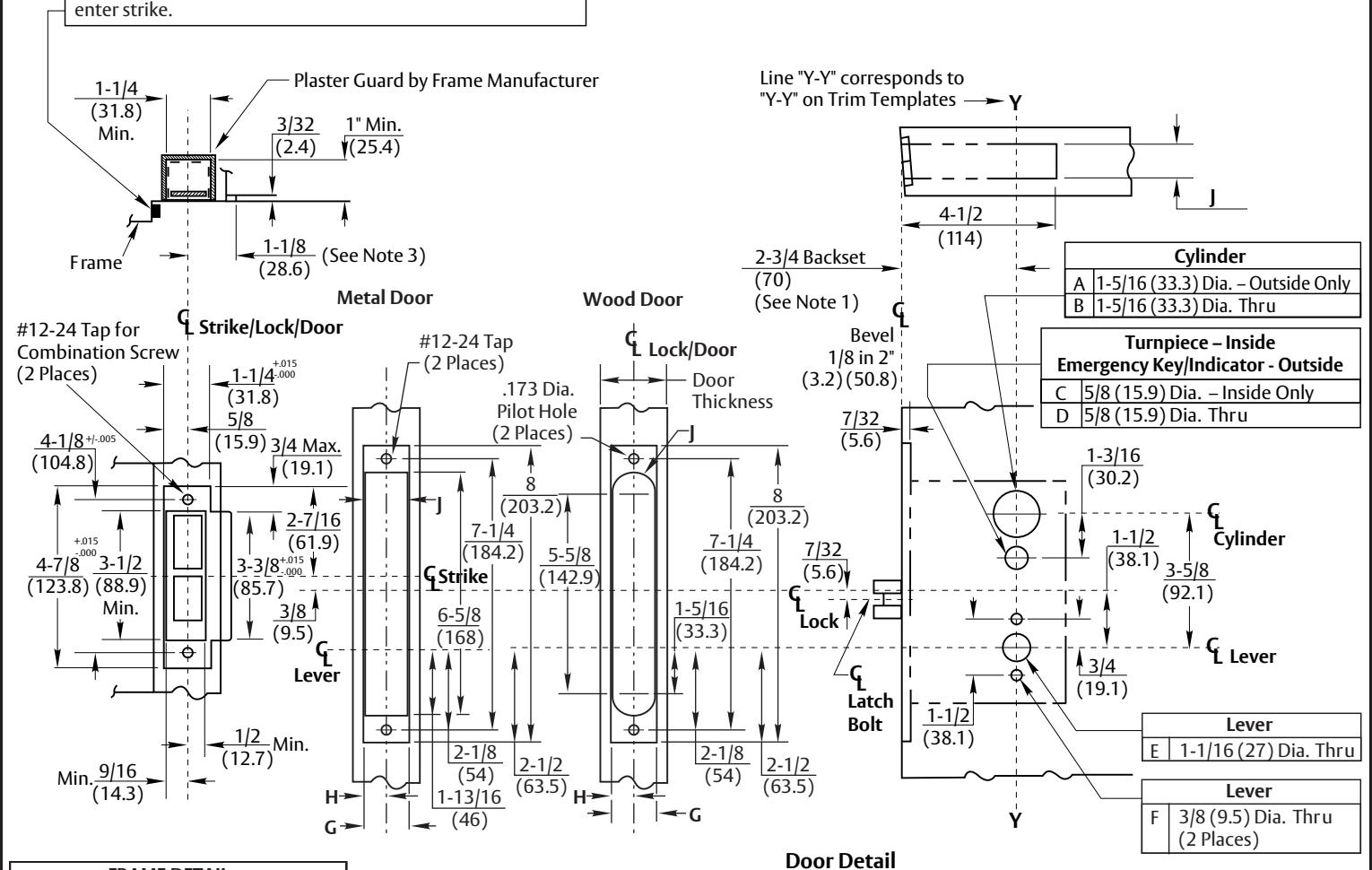

- Backset is measured from center line of bevel which is center point of door thickness.
- 2. 1-1/8 (28.6) strike lip suits frame for 1-3/4 (44.5) thick door, lip will vary for other door thicknesses.
- 3. For preparation of "R" and "L" escutcheon trim, refer to template T31047.
- 4. For open back strike, refer to template T30606.
- 5. Dimensions given in inches and (mm).
| Required Holes | |||||||
|---|---|---|---|---|---|---|---|
| Function | Α | В | C | D | Ε | F | |
| ML2002 | Χ | Х | Х | ||||
| _ | ML2003 | Х | Х | Х | |||
| (6) | ML2004 | Χ | Χ | Χ | Χ | ||
| ML2010 | Х | Х | |||||
| ML2020 | Χ | Χ | Χ | ||||
| ML2022 | Χ | Х | Х | ||||
| ML2024 | Х | Х | Х | Х | |||
| ML2029 | Х | Х | Х | Х | |||
| ML2030 | Χ | Χ | Χ | ||||
| ML2032 | Χ | Χ | Х | ||||
| ML2042 | Χ | Χ | Х | ||||
| ML2048 | Χ | Χ | Χ | Х | |||
| ML2049 | Χ | Χ | Χ | Χ | |||
| ML2051 | Χ | Χ | Х | ||||
| ML2052 | Χ | Χ | Х | ||||
| ML2053 | Χ | Χ | Χ | Χ | |||
| ML2054 | Χ | Χ | Χ | Χ | |||
| ML2055 | Χ | Χ | Χ | ||||
| ML2056 | Χ | Χ | Χ | ||||
Required Holes
| Required Holes | ||||||
|---|---|---|---|---|---|---|
| Function | Α | В | C | D | E | F |
| ML2057 | Х | Х | Χ | |||
| ML2058 | Х | Х | Х | Χ | ||
| ML2059 | Х | Х | Χ | |||
| ML2060 | Х | Х | Х | |||
| ML2062 | Χ | Х | Χ | |||
| ML2065 | Х | Х | Х | Χ | ||
| ML2067 | Х | Х | Х | Χ | ||
| ML2068 | Х | Х | Х | Χ | ||
| ML2069 | Х | Х | Х | Χ | ||
| ML2072 | Χ | Х | Χ | |||
| ML2073 | Х | Х | Χ | |||
| ML2075 | Х | Х | Х | Χ | ||
| ML2080 | Т | Т | ||||
| ML2082 | Χ | Х | Χ | |||
| ML2087 | Χ | Х | Χ | |||
| ML2090 | Χ | Χ | ||||
| ML2092 | Χ | Х | Х | |||
T = CUT HOLE ON TRIM SIDE OF DOOR ONLY
CAUTION: DOOR & FRAME MANUFACTURERS When door gasketing or silencers are used, proper allowances must be made for strike location to maintain a common centerline with lock and door as shown so that bolt will freely optor strike.
| FRAME DETAIL | |||||
|---|---|---|---|---|---|
| ANSI Strike | Description | ||||
| 236L72 | Latch & Dead Bolt Holes | ||||
| 236L73 | Latch Bolt Hole Only | ||||
| 236L74 | Dead Bolt Hole Only | ||||
| And Optional Box 120F76 | |||||
| G | Н | J | Door Thickness |
|---|---|---|---|
| 1-1/4 (31.8) | 5/8 (15.9) | 1-1/8 (28.6) | 1-3/4 ( 44.5) or Over (STD) |
| 1-1/16 (27) | 17/32 (13.5) | 1-1/32 (26.2) | 1-3/8 (34.9) (D138) |
| roierances | ||||
|---|---|---|---|---|
| Inches | (mm) | |||
| .005 | (.127) | |||
| .015 | (.381) | |||
Talaransas
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL. OR METHOD OF CONSTRUCTION.
ML2000 Series Using Muséo Lever Designs Sectional / Rose Trim
Russwin ASSA ABLOY
www.corbinrusswin.com
SUPERSEDES T31046-5 DO NOT SCALE DRAWING TEMPLATE NUMBER T31046-6 1 of 1 DATE 03/23
