Corbin Russwin Lever Trim for ED3000 Series Wide Stile Metal and Wood Doors Template_T31223
Open the original PDF document
View PDFNotes:

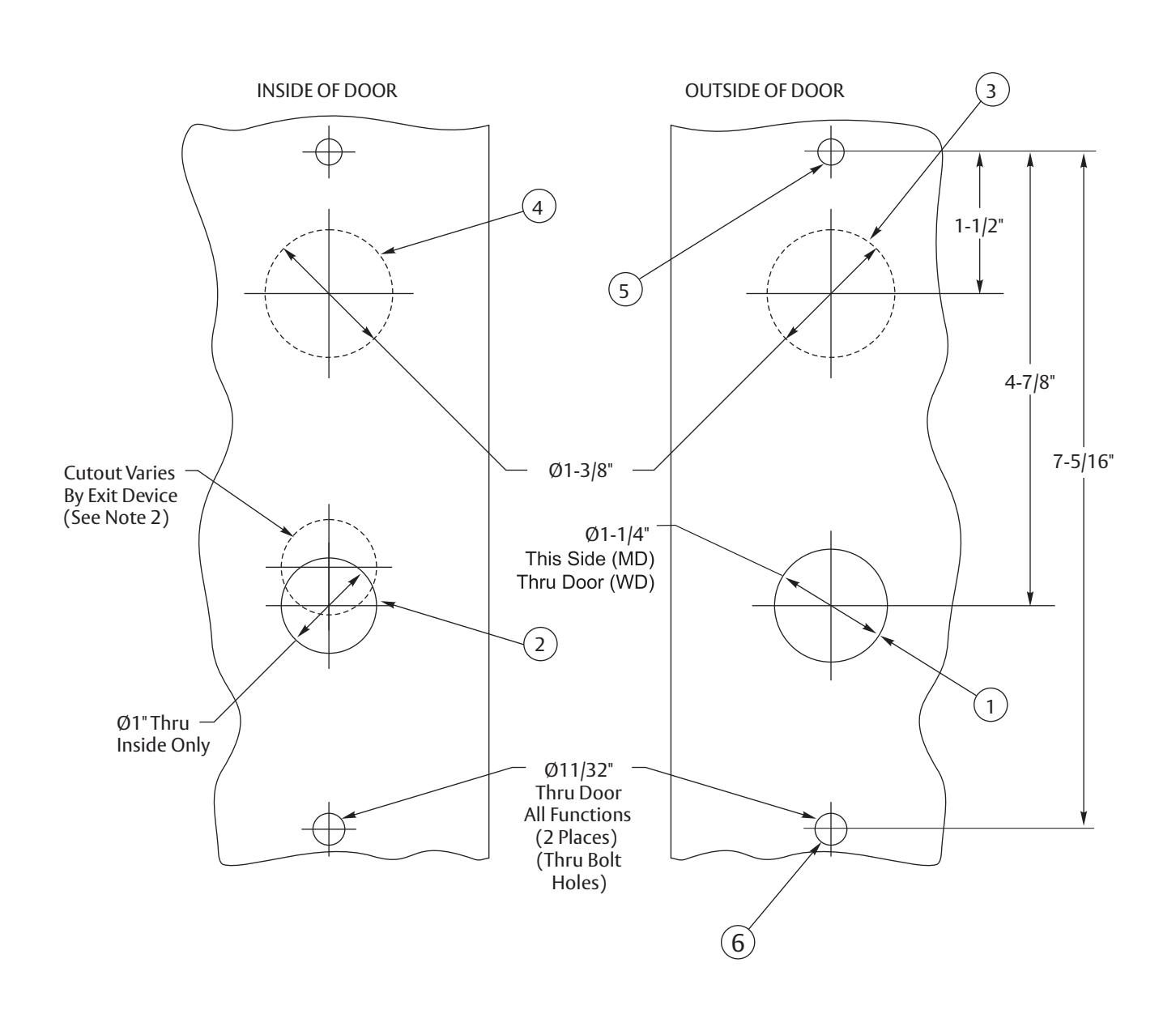

- 1. Refer to exit device template for location of vertical and horizontal centerline of cylinder.
- 2. Important: For all cutouts on inside of door refer to exit device template.
| HOLE NUMBER | ||||||
|---|---|---|---|---|---|---|
| FUNCTION | 1 | 2 | 3 | 4 | 5 | 6 |
| *3350 (DUMMY FUNCTION) | ||||||
|
*3310, *3355, & *33V57 (DUMMY, CLASSROOM
& SVR NIGHTLATCH FUNCTION) |
||||||
| *3357 (NIGHTLATCH FUNCTION) | ||||||
| *33M57 (NIGHTLATCH FUNCTION) | ||||||
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.
ED3000 Lever Trim Metal & Wood Door
T31223 DATE www.corbinrusswin.com SUPERSEDES DO NOT SCALE DRAWING TEMPLATE NUMBER 06/23
