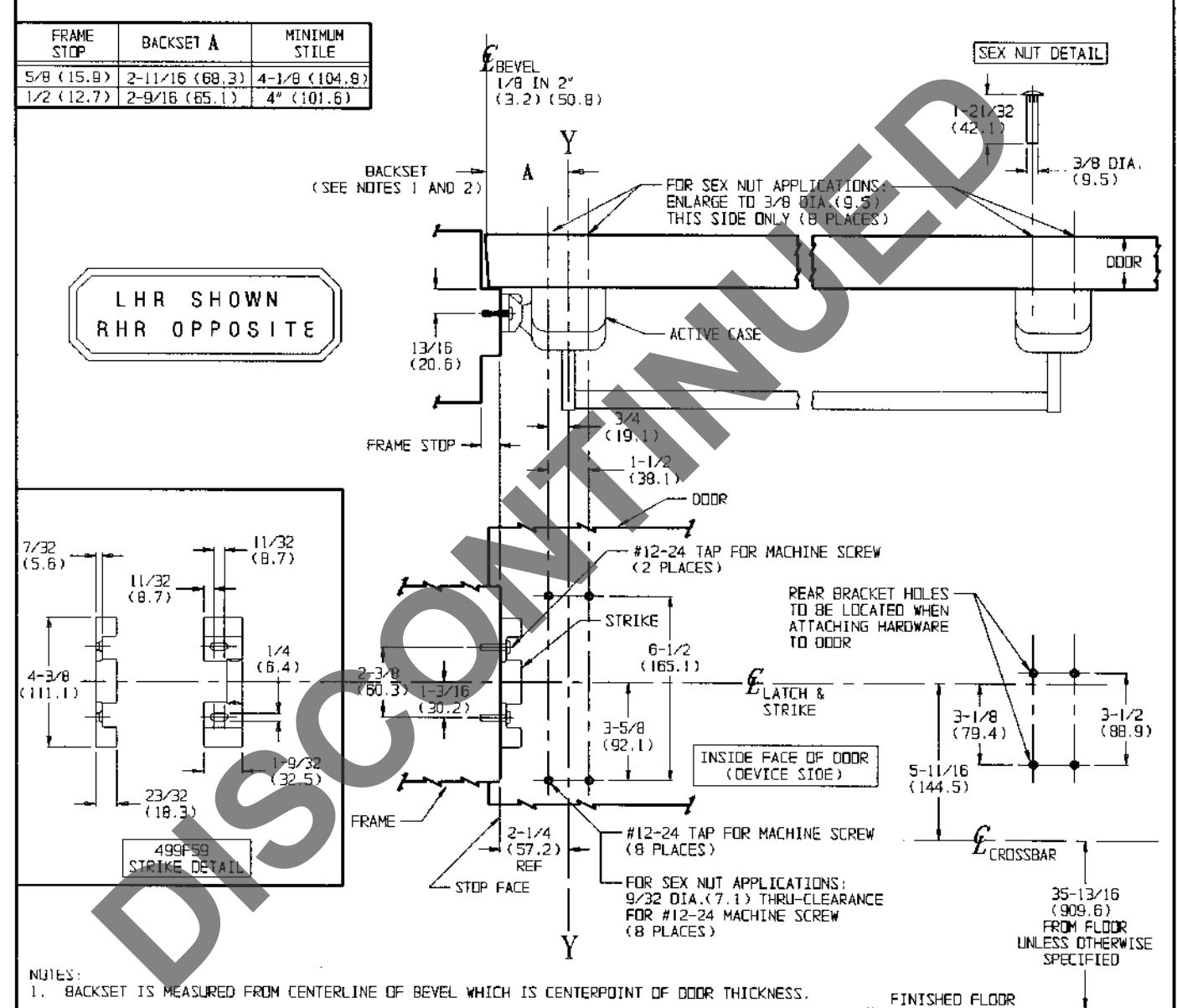

View PDFMOUNTING INFORMATION
- For Fire Rated Exit Devices: Sex nuts or through bolts are required for wood core, wood and plastic covered composite doors, and any type of door without reinforcements.
SINGLE DOOR APPLICATIONS ONLY
| TEMPLATE CRO | ISS REFERENCE |
|---|---|
| (FDR DOUBLE DOOR APPLICATIONS) | |
| DESCRIPTION | TEMPLATE |
| 507 MULLION | T30509 |
| 707A (KM) Mullion | T30944 |
| 708A (KM) Mullion | T30944 |
1
- CAUTION: THIS TEMPLATE IS FOR SINGLE DOOR APPLICATIONS ONLY. REFER TO APPROPRIATE MULLION TEMPLATE FOR COUBLE COOR APPLICATIONS. NOTE THAT THE BACKSET DIMENSION FOR SINGLE COORS DIFFERS FROM THE BACKSET FOR DOUBLE COORS.
- 3. FOR PREPARATION OF TRIM, REFER TO SEPARATE TEMPLATE
- 4. DIMENSIONS GIVEN IN INCHES AND (MM).
ED6200A Series Rim Fire Exit Devices Application to Metal or Wood / Composite Doors
Template Number T30508-1 9/99
