Corbin Russwin DC8000 Series DC8210 Surface Door Closer with A13 Arm Parallel Arm Mounting Template_T31039
Open the original PDF document
View PDFMOUNTING INFORMATION
Sex nuts or through bolts are required for wood and plastic covered composite doors, and any type of door without reinforcements and recommended for wood core and metal clad (Kalamein) type doors.
RH SHOWN LH OPPOSITE
Closer To Be Installed In A True Horizontal CAUTION: Position To Ensure Proper Closer Performance.
Sex nuts, furnished
when ordered
9/16 DIA.
#12-14 self-drilling screw.
1/8 (3) diameter pilot hole
1/4-20 THREAD
required for Wood
Applications.

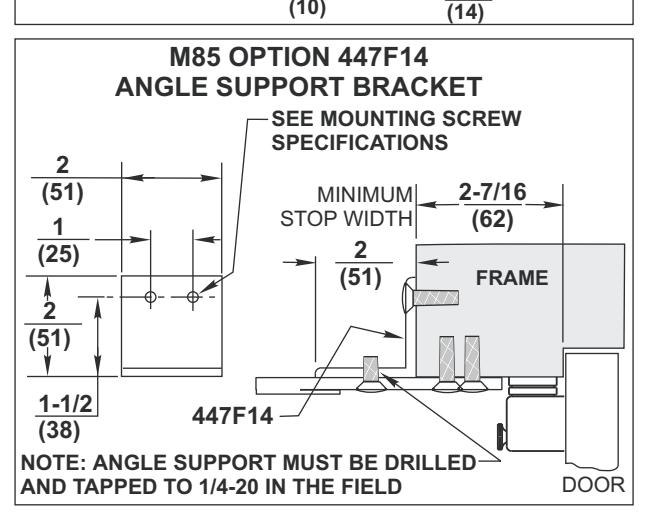

MOUNTING SCREW SPECIFICATIONS M83 OFFSET BRACKET & QUIK-INSTALL™ BRACKET
(1)
NOTES: 1. Dimensions "A" & "B" apply to centerline of hinge/pivot for butt hinges, offset hinges, and center hung pivots.
- 2. Dimensions given in inches and (mm).
- 3. Minimum Top Rail: 6-1/2 (165)
- 4. To obtain extra closing force, add 4 (102) to dimensions marked by asterisk (*). This will limit degree of opening to 90° to 95° depending on arm adjustment.
|
MAXIMUM
OPENING |
Α | В | С | Application |
|---|---|---|---|---|
| 90° |
7-1/4
(184mm) |
11
(279mm) |
27
(686mm) |
NON
A.D.A. |
| 180° |
3-1/4
(83mm) |
7
(178mm) |
23
(584mm) |
Ġ. |
10
(254)
12
(305)
3/8
(10)
পৌণ Habitat for Humanity° RESPONSIBILITY
(25)
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL OR METHOD OF CONSTRUCTION
DC8210 Series x A13
(25)

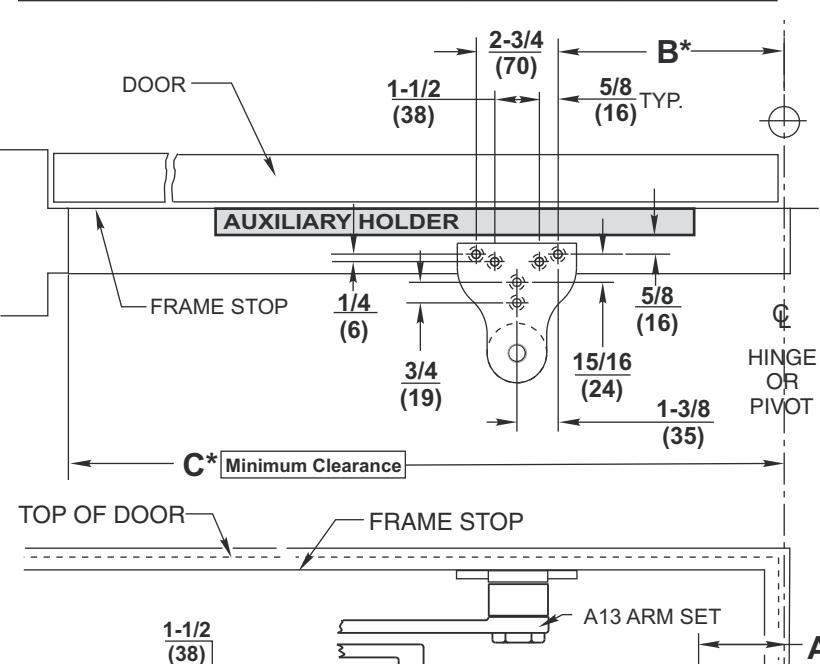

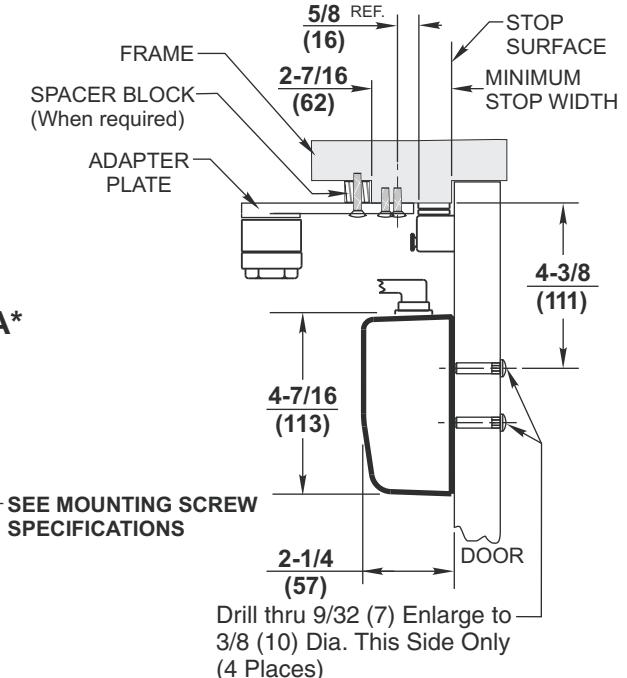

Surface Door Closer Parallel Arm Mounting By A13 Special Spacer Arm for Use With Auxiliary Stops
ASSA ABLOY
www.corhinrusswin.com SUPERSEDES DO NOT SCALE DRAWING T31039
TEMPLATE NUMBER T31039-1
