Corbin Russwin DC6000 Series DC6210 Surface Door Closer with A11, A12 Arms Push Side Mounting 597F59 Plate, 615F…_T30733
Open the original PDF document
View PDFMOUNTING INFORMATION
Sex nuts or through bolts are required for wood and plastic covered composite doors, and any type of door without reinforcements and recommended for wood core and metal clad (Kalamein) type doors.
RH SHOWN LH OPPOSITE
Closer To Be Installed In A True Horizontal Position To Ensure Proper Closer Performance.
| For Doors 28" To 32" Wide | For Doors 33" To 41" Wide | For Doors 42" To 48" Wide | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hold-open | Stop | Α | В | С | А | В | С | А | В | С |
| 85° | 90° | 11 (279.4) | 10 (254) | 5-1/2 (139.7) | 13-1/8 (333.4) | 12-1/4 (311.2) | 7-5/8 (193.7) | 15-1/8 (384.2) | 14-3/8 (365.1) | 9-5/8 (244.5) |
| 90° | 95° | 10-1/2 (266.7) | 9-1/2 (241.3) | 5 (127) | 12-5/8 (320.7) | 11-5/8 (295.3) | 7-1/8 (181) | 14-1/2 (368.3) | 13-3/4 (349.3) | 9 (228.6) |
| 95° | 100° | 10 (254) | 9 (228.6) | 4-1/2 (114.3) | 12 (304.8) | 11-1/8 (282.6) | 6-1/2 (165.1) | 13-7/8 (352.4) | 13-1/8 (333.4) | 8-3/8 (212.7) |
| 100° | 105° | 9-1/2 (241.3) | 8-1/2 (215.9) | 4 (101.6) | 11-5/8 (295.3) | 10-5/8 (269.9) | 6-1/8 (155.6) | 13-1/4 (336.6) | 12-1/2 (317.5) | 7-3/4 (196.9) |
| 105° | 110° | 9 (228.6) | 8 (203.2) | 3-1/2 (88.9) | 11 (279.4) | 10-1/8 (257.2) | 5-1/2 (139.7) | 12-3/4 (323.9) | 12-1/8 (308) | 7-1/4 (184.2) |
| 110° | 115° | 8-1/2 (215.9) | 7-1/2 (190.5) | 3 (76.2) | 10-1/2 (266.7) | 9-1/2 (241.3) | 5 (127) | 12-1/4 (311.2) | 11-1/2 (292.1) | 6-3/4 (171.5) |
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

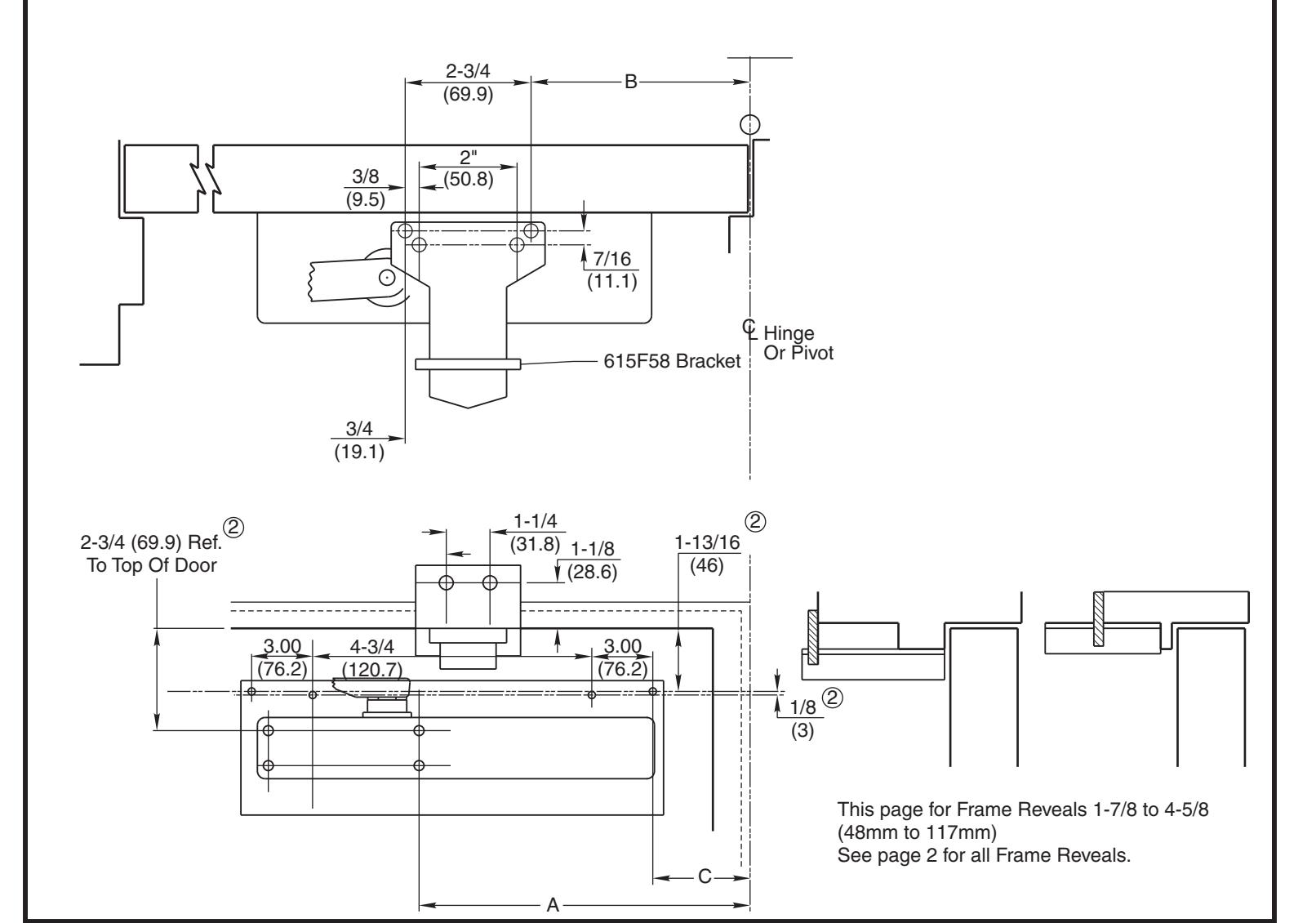

DC6210 With Spring Stop Arm A11 or A12 Push Side Mounting With Drop Plate 597F59 Standard Reinforcing Bracket 615F58
Page 1 of 2
Corbin 70° Russwin 70°
ASSA ABLOY
www.corbinrusswin.com
SUPERSEDES T30733-1 DO NOT SCALE DRAWING
T30733-2 1 C
1 OF 2 DATE 02-11

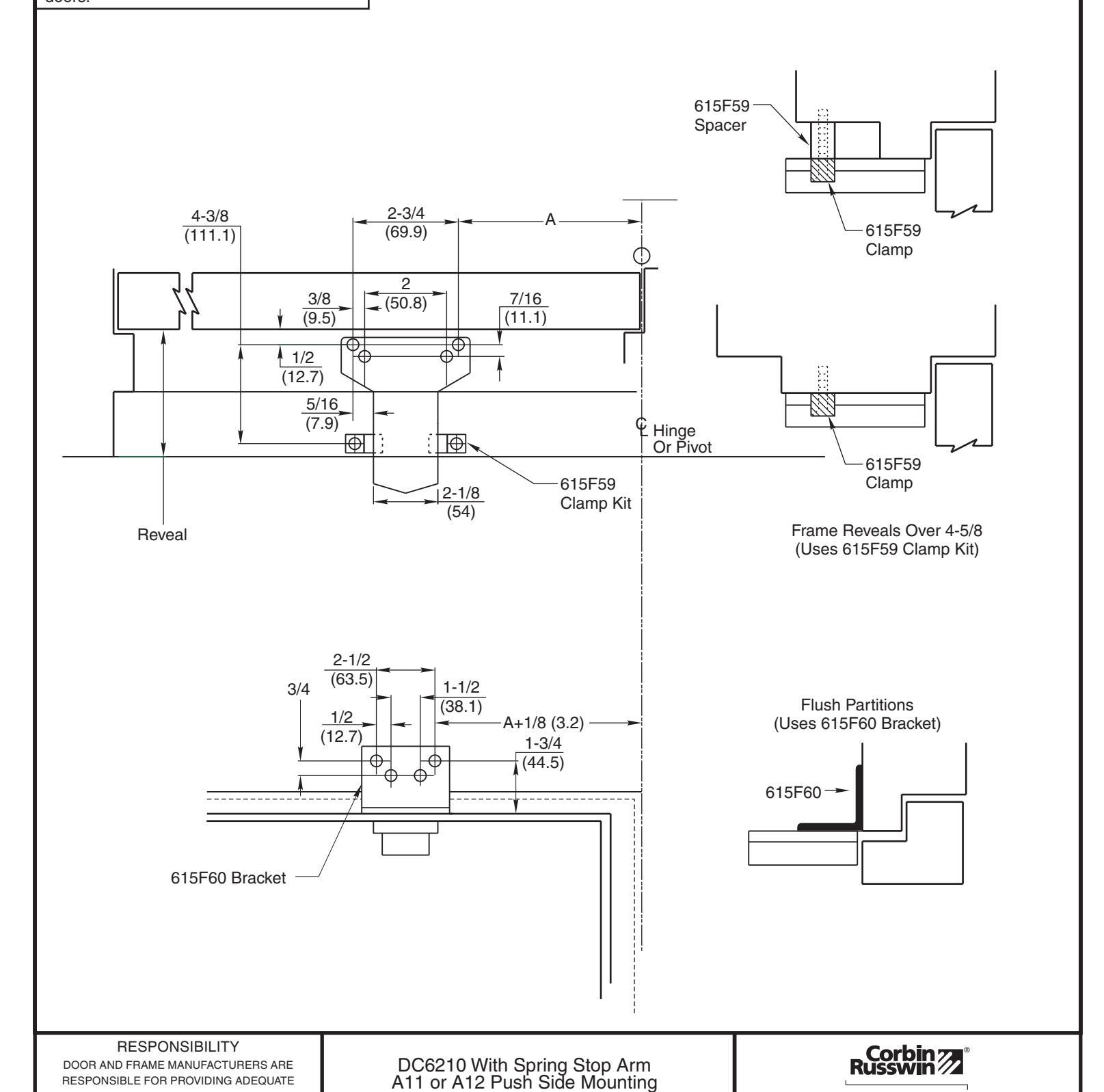

MOUNTING INFORMATION
Sex nuts or through bolts are required for wood and plastic covered composite doors, and any type of door without reinforcements and recommended for wood core and metal clad (Kalamein) type doors.
RH SHOWN LH OPPOSITE
Closer To Be Installed In A True Horizontal Position To Ensure Proper Closer Performance.
Optional Brackets
615F59 or 615F60
Page 2 of 2
