View PDFMOUNTING INFORMATION

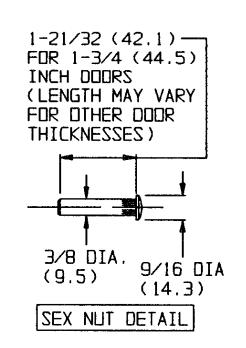

Sex nuts or through bolts are required for wood and plastic covered composite doors, and any type of door without reinforcements and recommended for wood core and metal clad (Kalamein) type doors.
RH SHOWN .H OPPOSITE
| TEMPLATE CROSS REFER | ENCE |
|---|---|
| DESCRIPTION | TEMPLATE |
| DC3220, DC3620 | T30621 |
| DC3220, DC3620 x M80 | T30622 |
CAUTION: CLOSER TO BE INSTALLED IN A TRUE HORIZONTAL POSITION TO ENSURE PROPER CLOSER PERFORMANCE.
| DESCRIPTION | A | В |
|---|---|---|
| DC3620 x M80 | 2-3/8 (60.3) | 10-3/8 (263.5) |
| DC3220 x M80 | 3" (76.2) | 11-5/8 (295.3) |
| FULL COVER | 3 (7012) | 0, 0 (200,3) |
| DOOR HOLDER SERIES |
C
MINIMUM |
|---|---|
|
DH5201, DH5202, DH5203 SERIES
DH5201S, DH5202S, DH5203S SERIES |
1-1/8
(28.6) |
| DH5401, DH5402 SERIES |
1-3/4
(44.5) |
NOTES:
- 1. DIMENSIONS GIVEN IN INCHES AND (MM).
- 2. 1" (25.4) MINIMUM TOP JAMB REQUIRED FOR MOUNTING PLATE.
- 3. DEGREE OF OPENING: 85° THROUGH 110°
- 4. MINIMUM TOP RAIL: 4-1/2 (114.3).
- DIMENSIONS MARKED (*) APPLY TO CENTERLINE OF HINGE/PIVOT FOR BUTT, SWING CLEAR, OFFSET AND CENTER HUNG PIVOTS.
RESPONSIBILITY
Door and Frame Manufacturers are responsible for providing adequate construction or reinforcements for proper installation of hardware shown. All architectural builders hardware must be installed on properly reinforced doors and frames, regardless of the type, material, or method of construction.
DC3220 SERIES BY M80 DC3620 SERIES BY M80

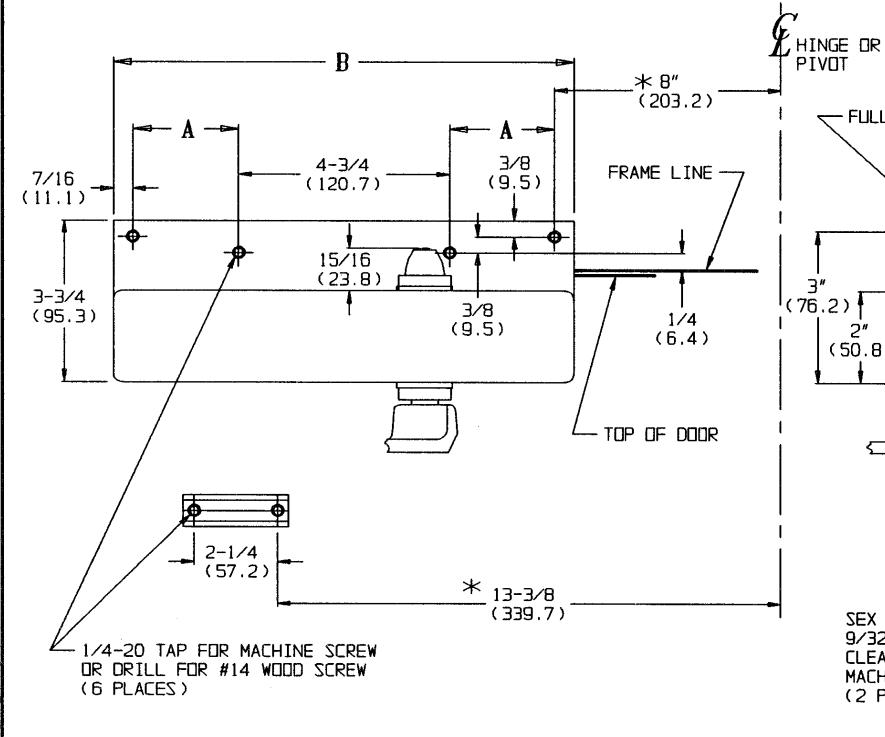

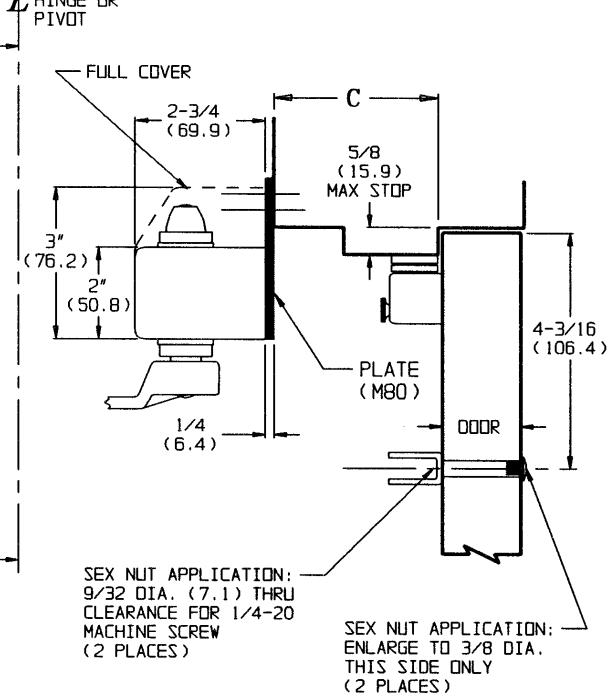

SURFACE DOOR CLOSER TOP JAMB MOUNTING BY PLATE FOR HOLDERS
WWW.corbinrusswin.com DO NOT SCALE DRAWING SUPERSEDES DR. KJ
DATE 5 / 1 0 / 9 3 TEMPLATE T 3 0 6 2 3
