Corbin Russwin DC3000 Series DC3210 Surface Door Closers with A4 & A5 Heavy Duty Backstop Non-Hold & Hold Open A…_T30619
Open the original PDF document
View PDF
| F | l H | SI | 4 O M | ۷N | 1 | |
|---|---|---|---|---|---|---|
| LH | 0 | PΡ | 0 S | I | Т | Ε |
| TEMPLATE CROSS REFERENCE | ||||
|---|---|---|---|---|
| DESCRIPTION TEMPLA | ||||
| DC3210, DC3610 x A4, A5 & M80 | T30620 | |||
| DC3210, DC3610 x A3 | T30617 | |||
| DC3210, DC3610 x A2 | T30618 | |||
| 1 | DESCRIPTION | D | ||
|---|---|---|---|---|
| ı | DC3610 | 10-3/8 (263.5) | ||
| ı | DC3210 | 11-5/8 (295.3) | ||
| ı | FULL COVER | 11 3/0 (233.37 | ||
|
DPENING
MAXIMUM |
A | В |
C
MINIMUM |
|---|---|---|---|
| 85° | 13-3/4 (349.3) | 12-9/16 (319.1) | 28-5/8 (727.1) |
| 90° | 12-13/16 (325.4) | 11-5/8 (295.3) | 27-5/8 (701.7) |
| 100° | 11-1/4 (285.8) | 10-1/16 (255.6) | 26-1/8 (663.6) |
| 110° | 9-15/16 (252.4) | 8-3/4 (222.3) | 24-3/4 (628.7) |
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

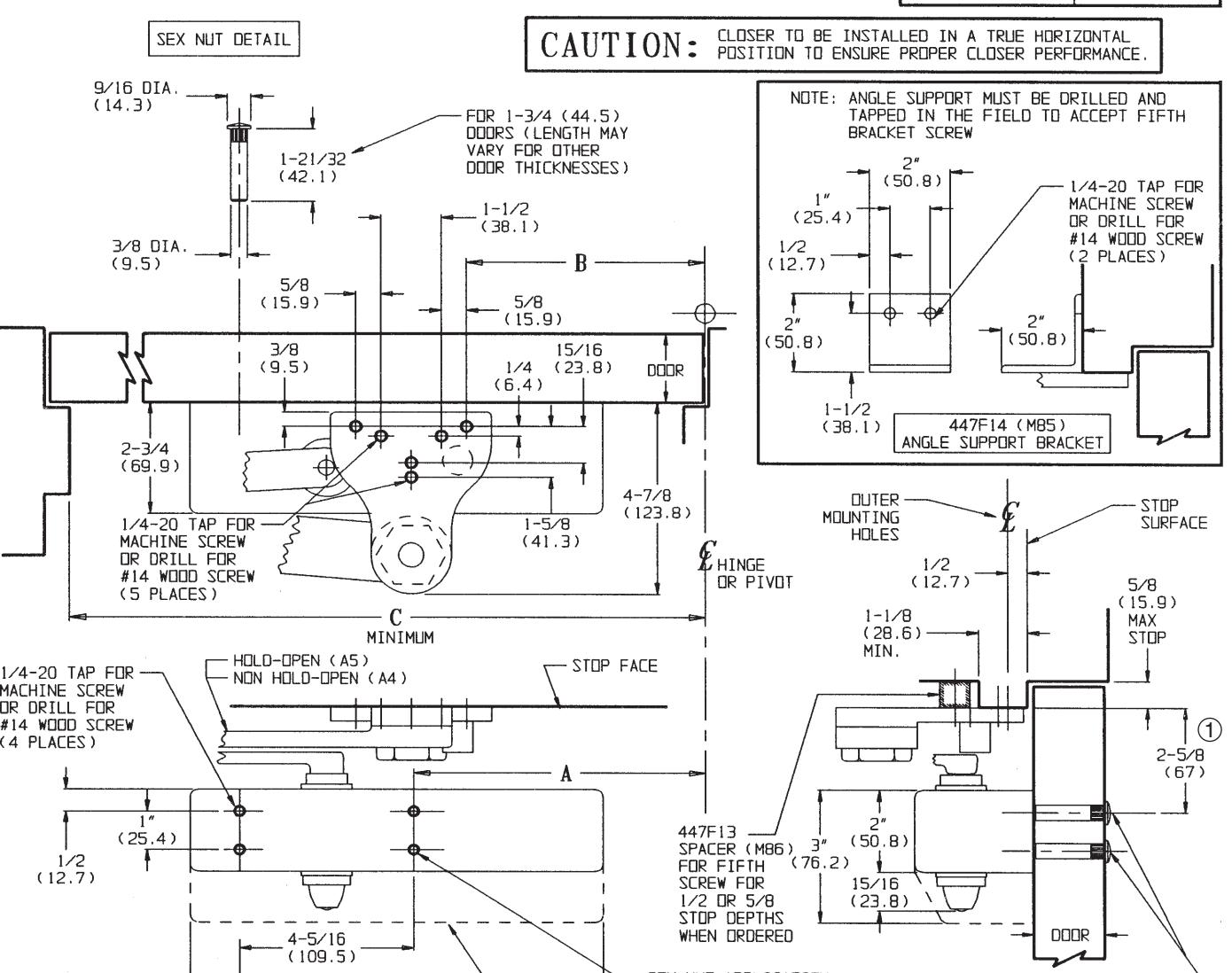

DC3210 Series x A4 & A5
DC3610 Series x A4 & A5 Surface Door Closer Parallel Arm Mounting By Backstop Arm
ASSA ABLOY
www.corbinrusswin.com
SUPERSEDES DO NOT SCALE DRAWING T30619
TEMPLATE NUMBER
T30619-1 0 -10 4 DATE
