Corbin Russwin DC3000 Series DC3210 Surface Door Closers with A2 Heavy Duty Hold Open Arm Parallel Arm Mounting …_T30618
Open the original PDF document
View PDF
| TEMPLATE CROSS REFERENCE | |
|---|---|
| DESCRIPTION TEMPLATE | |
| DC3210, DC3610 x A3 | T30617 |
| DC3210, DC3610 x A4 & A5 | T30619 |
| DC3210, DC3610 x A4, A5 & M80 | T30620 |
| DESCRIPTION | A |
|---|---|
| DC3610 | 10-3/8 (263.5) |
| DC3210 | 11-5/8 (295.3) |
| FULL COVER |
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

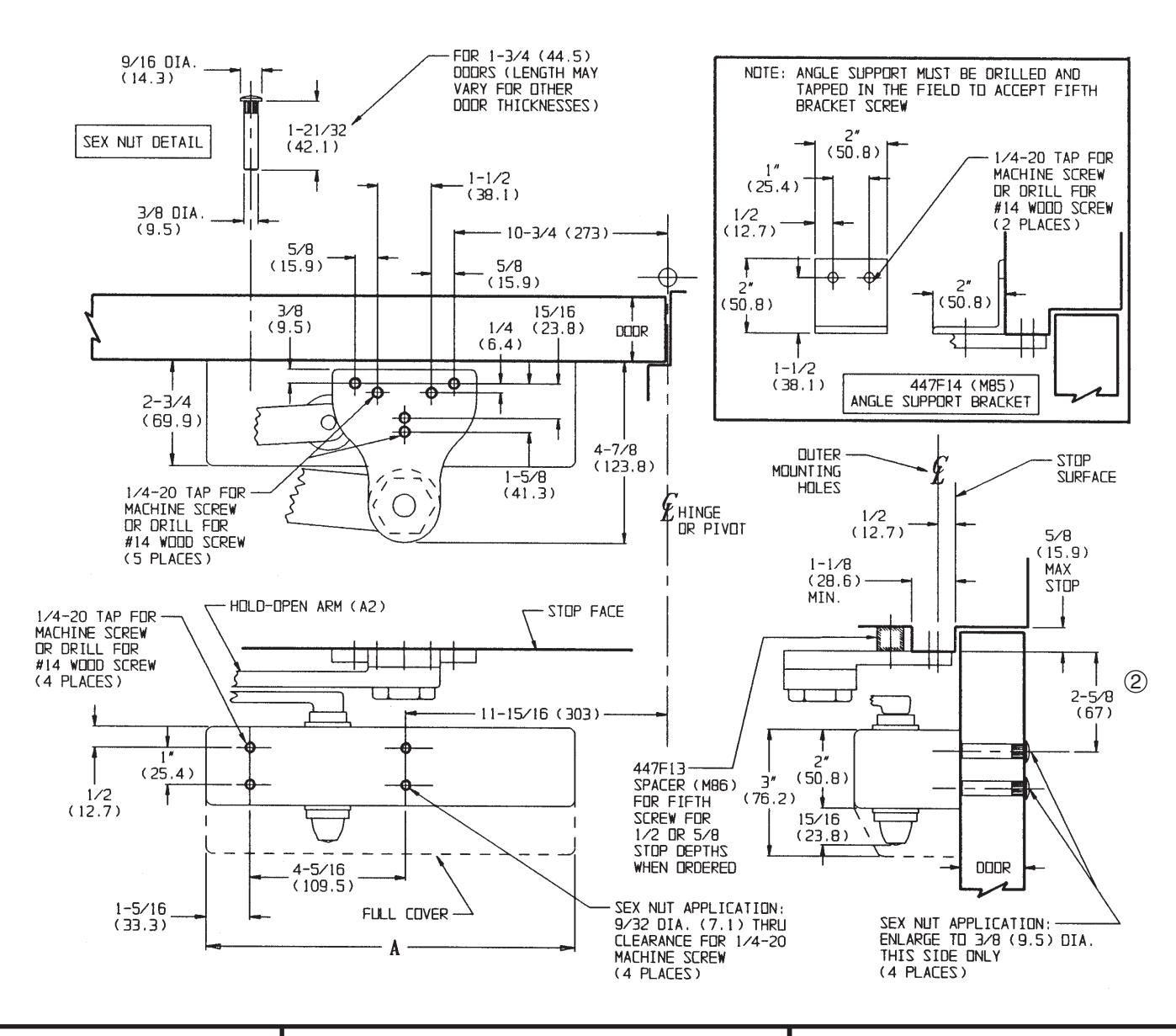

DC3210 Series x A2 DC3610 Series x A2
Surface Door Closer Parallel Arm Mounting By Heavy Duty Hold-Open Arm
ASSA ABLOY
www.corbinrusswin.com
SUPERSEDES DO NOT SCALE DRAWING T30618-1
TEMPLATE NUMBER
T30618-2 0 -10 4 DATE
