Corbin Russwin BRP and RWP Trim Template_T30454
Open the original PDF document
View PDF| TEMPLATE CROSS REFERENCE | |
|---|---|
| Description | Template |
| ML2000, ML2200 Series Mortise Lock | T30600 |
Notes:

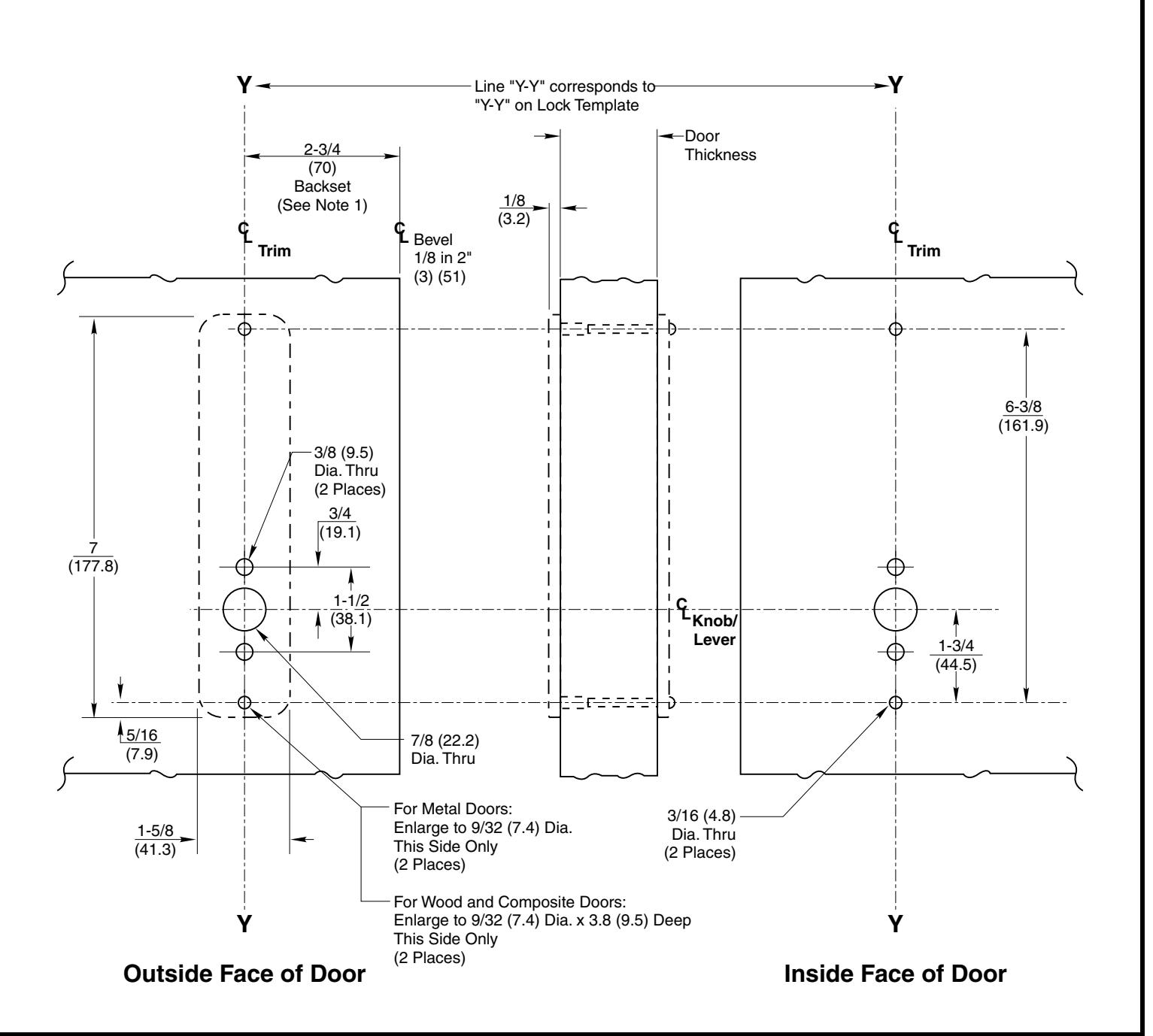

- Backset is measured from centerline of bevel which is centerpoint of door thickness.
- 2. Refer to appropriate mortise lock template for cylinder and turnpiece preps when required.
- 3. Dimensions given in inches and (mm).
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.
ASP ESP LWP RSP CSP GZP NSP RWP DSP LSP PSP YZP
Mortise Lock Escutcheon Trim
Corbin 77 Russwin 77
assa abloy
www.corbinrusswin.com
SUPERSEDES T30454-4 DO NOT SCALE DRAWING TEMPLATE NUMBER T30454-5 T30454-5 DATE 11-18
