Closer Sex Nuts and Bolts Sizing Chart – S-CL00016
Open the original PDF document
View PDF
| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | |
| 07 | Updated Oval Head Length | 6/18/15 | |

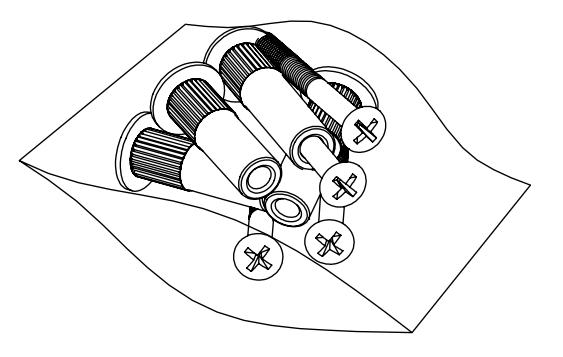

NOTE: EACH BAG CONTAINS (4) SEX NUTS AND (4) MACHINE SCREWS
1" DEEP
1/4-20 OVAL PHILLIPS HEAD MACHINE SCREW (#3 HEAD)

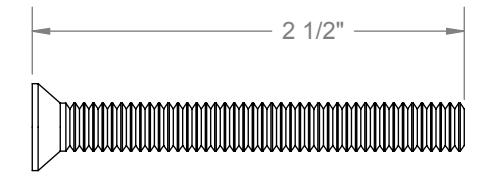

1/4-20 FLAT PHILLIPS HEAD MACHINE SCREW (#3 HEAD)

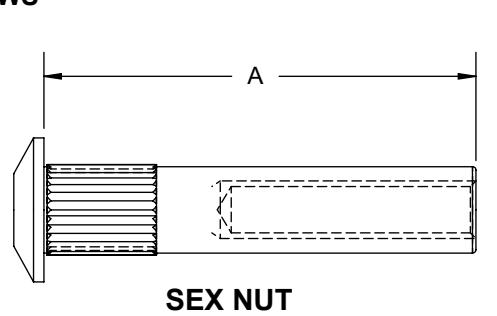

| SNB SIZING CHART | ||||
|---|---|---|---|---|
| PART NUMBER DIMENSION "A" DOOR THICKNESS SCREW TYPE | NOTES | |||
| 5902 | 1.625"[42] | 1.75"[44.5] | 1/4-20 x 1" OPHMS | USED ON 5200, 5300, 5400 SERIES |
| 5903 | 1.25"[32.1] | 1.375"[34.9] | 1/4-20 x 1" OPHMS | USED ON 5200, 5300, 5400 SERIES |
| 5904 | 1.875"[47.6] | 2"[50.8] | 1/4-20 x 1" OPHMS | USED ON 5200, 5300, 5400 SERIES |
| 5905 | 2.125"[54.1] | 2.25"[57.1] | 1/4-20 x 1" OPHMS | USED ON 5200, 5300, 5400 SERIES |
| 5940 | 1.625"[42] | 1.75"[44.5] | 1/4-20 X 2.5" FPHMS | USED ON 5100 SERIES |
| 5941 | 1.25"[32.1] | 1.375"[34.9] | 1/4-20 X 2.5" FPHMS | USED ON 5100 SERIES |
| 5942 | 1.875"[47.6] | 2"[50.8] | 1/4-20 X 2.5" FPHMS | USED ON 5100 SERIES |
| 5943 | 2.125"[54.1] | 2.25"[57.1] | 1/4-20 X 2.5" FPHMS | USED ON 5100 SERIES |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICI AT 1-80 REVISIO
|
NOTICE. CALL HAGER ENGINEERING
AT 1-800-325-9995 FOR THE LATEST |
MATERIAL
Material
|
|
|---|---|---|
| REVISION DATE OF TEMPLATE. | PER CUSTOMER SPEC | |
| PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. | DO NOT SCALE DRAWING | |
| DRAWN | MRJ | 12/20/2007 | ||
|---|---|---|---|---|
| ENG. APPR. | MAM | 11/14/2013 | ||
| d> | Q.A. | |||
| - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ±1° BEND: ±1° |
|||
TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"
| 1 ° | SIZE | DWG. NO. | ||
|---|---|---|---|---|
| A | S-CL00016 |
| A | DWG. | NO. S-CL00016 | 7 | |
|---|---|---|---|---|
| SCAL | E:1:1 | WEIGHT: 0.17 | SHEET 1 | OF 1 |
CLOSER SEX NUTS AND BOLTS
