Dispositifs d'activation de portes

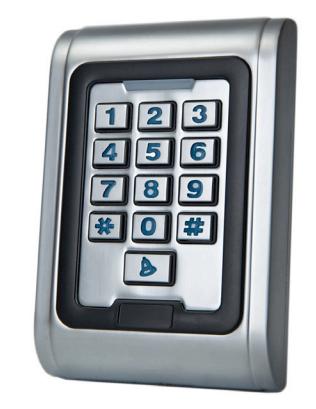

CM-550SK-V2 Clavier, lecteur et contrôleur étanches

INSTRUCTIONS D'INSTALLATION

CONTENU DE L'EMBALLAGE

(2) 0,15 x 1,06 po (4 × 27 mm) Vis autotaraudeuse

(1) 1N4007 Valve biélectrodes

(2) 0,23 x 1,2 po (6 × 30 mm) Joint d'étanchéité

(1) 0,78 x 2,4 po (20 × 60 mm) Tournevis en étoile

1. DESCRIPTION GÉNÉRALE

Le CM-550SK est un clavier multifonctions de contrôle d'accès autonome pour une seule porte et est doté d'une interface entrée-sortie de type Wiegand. On peut le monter à l'intérieur ou à l'extérieur dans des environnements exposés aux éléments. Il tient dans un boîtier électrozingué robuste et résistant au vandalisme. Les composantes électroniques sont complètement encapsulées de sorte que le CM-550SK est étanche et conforme à la norme IP68.

Le CM-550SK peut prendre en charge le contrôle de 2000 utilisateurs dans un modèle à carte, à NIP de 4 à 6 chiffres, ou une option combinée à carte et à NIP. Ces caractéristiques font du CM-550SK un choix idéal pour le contrôle des accès aux portes dans des applications commerciales et industrielles comme des usines, des bureaux, des entrepôts, des laboratoires, des établissements bancaires et des pénitenciers.

2. CARACTÉRISTIQUES

  • Étanchéité conforme à la norme IP68
  • Boîtier robuste électrozingué résistant au vandalisme
  • Programmation entièrement à partir du clavier
  • 2 000 utilisateurs
  • Longueur de NIP de 4 à 6 chiffres
  • Clavier rétroéclairé
  • Entrée et sortie Wiegand
  • Une sortie de relai programmable, normalement ouverte (NO), fermée au repos (NC), à borne commune (COM)
  • Possibilité de régler les délais de sortie, d'alarme et d'ouverture de la porte
  • Attribution de NIP en bloc jusqu'à un maximum de 2000 cartes consécutives en moins de 2 minutes
  • Très faible consommation (< 60 mA)
  • Facile à installer et à programmer
  • Résistance photo électrique intégrée pour contrer le sabotage
  • Avertisseur intégré
  • Témoins DEL en rouge, jaune et vert affichent l'état de fonctionnement
  • 12V c.c. +/- 10%
  • Garantie de trois ans

3. SPÉCIFICATIONS

Modèle CM-550SK-V2
Tension de service 12V c.c. +/- 10%
Norme IP 68
Courant au repos 25mA
Type de contact (1) Form 'C'
Intensité nominale
du contact
1 Amp @ 30V c.c.
Puissance de sortie
de l'alarme
1 Amp @ 30V c.c.
Puissance de sortie
de la sonnette
1 Amp @ 30V c.c.
Distance de lecture
de la carte
Max. de 1,75 po (40 mm)
Format de carte 26, 34 and 37 bit Wiegand
Format de clavier Numéro de carte 4 bits,
8 bits et 26 bits
Température de
fonctionnement
-49°F to 113°F (-45°C to 55°C)

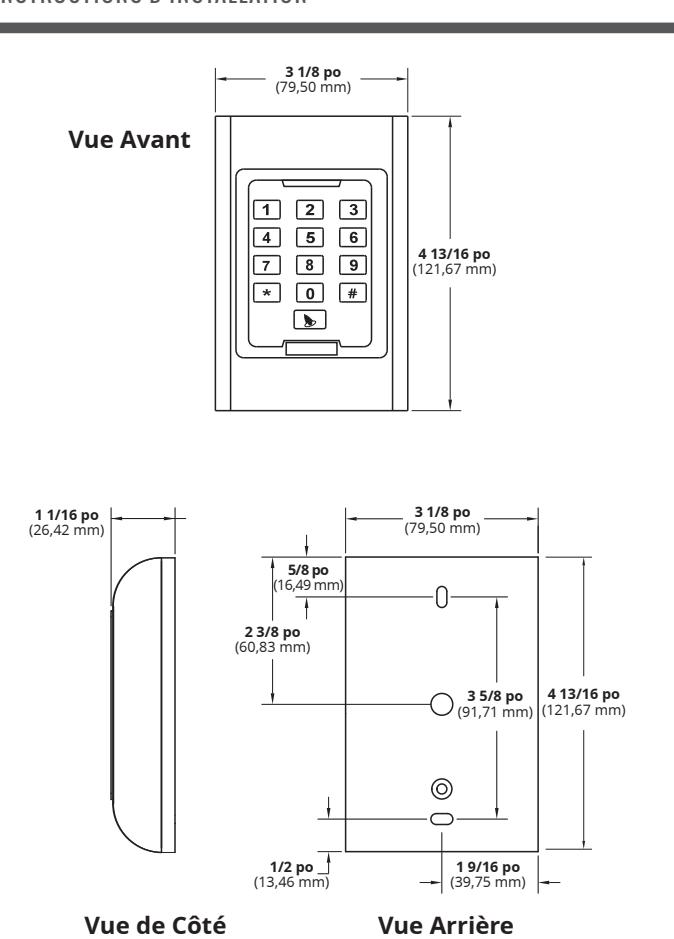

Dimensions (corps) 4 13/16 po x 3 1/8 po x 1 3/8 po
(121,67 mm x 79,50 mm x 26,42 mm)

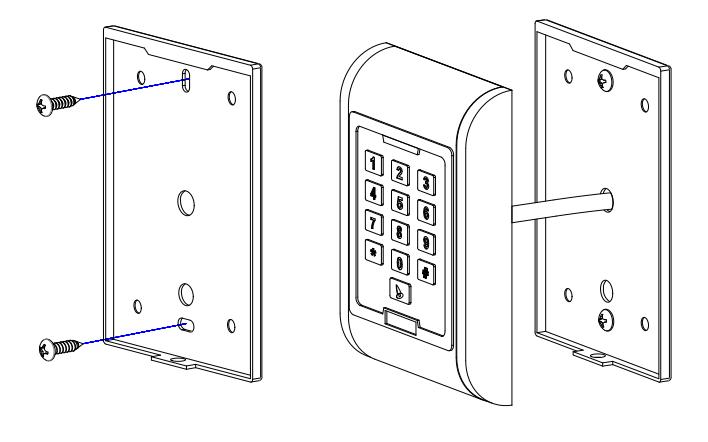

4. INSTALLATION

  • 1. Retirer le couvercle arrière du clavier au moyen du tournevis spécial fourni
  • 2. Percer 2 trous dans le mur pour loger les vis autotaraudeuses et 1 trou pour le câble
  • 3. Mettre les bondes fournies dans les deux trous
  • 4. Fixer le couvercle arrière fermement au mur au moyen de 4 vis à tête plate.
  • 5. Passer le câble dans le trou du câble.
  • 6. Fixer le clavier au couvercle arrière.

5. CÂBLAGE

No. Marques Couleur Description
1 BELL_A Pink Bouton de sonnette
2 BELL_B Pink Bouton de sonnette
3 D0 Green Sortie Wiegand Data0
4 D1 White Sortie Wiegand Data1
5 ALARM Gray Alarme
6 OPEN Yellow Demande d'ouverture (BUZ)
7 D_IN Brown Contact de la porte (DEL)
8 DC Red Entrée de courant
9 GND Black Mise à la terre
10 NO Blue Relai normalement ouvert (NO)
11 СОМ Purple Relai à borne commune (COM)
12 NC Orange Relai fermé au repos (NC)

6. TÉMOIN SONORE ET LUMINEUX

Opération Couleur du
Témoin DEL
Signal
Sonore De
L'avertisseur
En attente Rouge clignotant
Pression sur la touche DI-
Lecture de la carte Verte Di-
Ouverture de la porte 1 Verte Di-
Ouverture de la porte 2 Vert clignotant Di-
Opération réussie Vert Di-
Échec de l'opération Di-Di-Di-
Entrée du NIP Rouge
Lecture de la carte et du NIP Rouge
Lecture multi cartes Rouge
Sous le menu Rouge
Sous le réglage Orange
Entrée de carte
de gestionnaire
Orange Di-Di-
Sortie de carte
de gestionnaire
Rouge
clignotant
Di-
Alarme Clignotement rapide rouge Alarme

7. GUIDE DE PROGRAMMATION RAPIDE

7.1 Réglage d'administrateur

Attente Code Maître Menu Réglage Remarques Fonctions
Rouge-
clignotant
Rouge Rouge Orange
00 Nouveau code maître #
Entrer une autre fois le nouveau
code maître #
(Note : Longueur du code :
6 à 8 chiffres)
Factory Default:
999999
Modifier le code maître
* Code maître # 05 Lecture de carte de gestionnaire
ajoutée
NIP anti-contrainte
07 0000# Annulation de l'accès
à tous les utilisateurs
51 Ouverture
maître

7.2 Réglage d'utilisateur

Attente Code Maître Menu Réglage Remarques Fonctions
Rouge
clignotant
Rouge Rouge Orange
Carte rouge Des utilisateurs peuvent Pour ajouter des cartes
d'utilisateurs
11 Numéro d'identification
d'utilisateur #, NIP #
être ajoutés en continu
sans sortir du mode de
programmation
Pour ajouter des NIP
d'utilisateurs
12
e maître #
Lecture de carte Des utilisateurs
peuvent être supprimés
en continu sans
sortir du mode de
Pour l'annulation de l'accès
à des utilisateurs
* Code maître # Numéro d'indentification
d'utilisateur #
Code maide # Numéro de carte # programmation
13 2 # Défaut 2 Entrée par carte ou NIP
15 14 0-99 # Défaut 5 Réglage de temps de relai
de la porte
1- 0 # Défaut 0 Réglage de relai -
mode d'impulsion
15 1# 1# Réglage de relai -
mode de basculement

7.3 Réglage du système

Attente Code Maître Menu Réglage Remarques Fonctions
Rouge
clignotant
Rouge Rouge Orange
30 0-15 # Défaut 0 Pour régler le code de l'édifice
0 # Ce réglage ne change pas Lecteur Wiegand
31 1 # lorsque l'on réinitialise aux
paramètres par défaut en
sortie d'usine.
Autonome pour une seule porte
32 26, 34 ou 37 # Défaut 26 Pour régler le format Wiegand
* Code maître # 33 0-2# Ce réglage ne change pas
lorsque l'on réinitialise aux
paramètres par défaut en
sortie d'usine.
Pour régler le format de
transmission du clavier
0 = 26 bits weigand
1 = 4 bits en rafales
2 = 8 bits en rafales
- 34 1-3 # Défaut 1 Pour régler la durée de l'alarme
en minutes
_ 0# Mode normal
1# Défaut 0 Mode verrouillage
2 # Mode alarme

7.4 Réglage optionnel des utilisateurs

Attente Code Maître Menu Réglage Remarques Fonctions
Rouge
clignotant
Rouge Rouge Orange
4.4 0 # Le signal sonore est éteint, sauf en mode
de programmation
41 1# Défaut 1 Le signal sonore se fera entendre à la pression des touches
42 0 # Désactiver le rétroéclairage du clavier
1# Activer le rétroéclairage du clavier
43 43 0# Désactivation du témoin lumineux DEL pendant l'attente
1# Défaut 1 Le témoin DEL clignote pendant l'attente

Remarques:

  • 1. Le code maître doit être composé de 6 à 8 chiffres.
  • 2. Le NIP anti-contrainte doit être de 8 chiffres.
  • 3. Le NIP d'utilisateur est de 4 à 6 chiffres.
  • 4. La porte peut s'ouvrir de 0 à 99 secondes, 0 = 50 mS.
  • 5. Pendant l'utilisation du clavier, appuyer sur # sert à confirmer les chiffres entrés, dans l'exécution d'un cycle d'ajout ou d'annulation de cartes, appuyer sur # sert aussi à terminer l'exécution d'un cycle et à revenir en arrière dans l'exécution d'une séquence; appuyer sur * sert à sortir d'une opération.
  • 6. Les modes Wiegand du clavier et du lecteur sont réglés en usine à 26 bits. Si le format de sortie est modifié par programmation, les modifications ne sont pas touchées par une réinitialisation aux paramètres par défaut en usine.

8. RÉGLAGE D'ADMINISTRATEUR

8.1 Réglage d'administrateur
Réglage d'administrateur sur clavier Appuyer sur * code maître # paramètre par défaut en sortie
d'usine : 999999
Modifier le code maître Appuyer sur 00 nouveau code # répéter le nouveau code maître #
Remarque : Longueur du code maître : 6 à 8 chiffres
8.2 Réglage du NIP anti-contrainte
Réglage du NIP anti-contrainte Appuyer sur 05 NIP anti-contrainte de 8-chiffres # (zone 1)
8.3 Annulation de l'accès à tous les utilisateurs
Annulation de l'accès à tous les utilisateurs Appuyer sur 07 0000 #
8.4 Activation de la sortie de la serrure en mode de programmation
Activation de la sortie de la serrure en mode de programmation Appuyer sur * code maître # donné par défaut en sortie
d'usine : 999999
Appuyer sur 51
Remarque : Le relai fonctionnera pendant le délai réglé pour le relai.
8.5 Réglage des utilisateurs pour la zone 1
Remarque : Le numéro d'identification est de 1 à 4 chiffres, l'intervalle est de 1 à 2000, 1, 01, 001, 0001, tous ces chif
fres portent le numéro d'identification 1.
Utiliser le numéro de carte Appuyer sur 11 numéro de carte #.numéro de carte #.#
Remarque : Le NIP peut être n'importe quel numéro de 4 à 6 chiffres, sauf 1234 qui est réservé.
8.6 Réglage du temps de relai de la porte
Réglage du temps de relai de la porte Appuyer sur 14 0 à 99 #
est de 5 secondes Remarque : 0 à 99 est le réglage du délai de la porte entre 0 à 99 secondes, le paramètre par défaut en sortie d'usine
8.7 Réglage du mode de relai
Réglage du mode de relai — mode pulsation Appuyer sur 15, 0 #
Réglage du mode de relai — mode basculement Appuyer sur 15, 1 #
8.8 Réglage du système
Pour régler le code de l'édifice Appuyer sur 30 0 à 15 #
Remarque : Le code peut être entre 0 et 15, paramètre par défaut en sortie d'usine : 0
Appuyer sur 31, 0 #
Appuyer sur 31, 1 #
Appuyer sur 32, 26, 34, 37, #
Appuyer sur 33, 0 à 2 #
Remarque : Le format de transmission du clavier est 0 1 2, le paramètre par défaut en sortie d'usine est 0; ceci n'est
pas touché par une réinitialisation des paramètres par défaut en sortie d'usine.
Appuyer sur 34, 1 à 3 #
Remarque : Le paramètre par défaut en sortie d'usine est d'une minute; ceci n'est pas touché par une réinitialisation
Appuyer sur 35, 0 #
Appuyer sur 35, 1 #
Remarque : Lorsqu'une carte non valide ou un mauvais NIP est entré 10 fois en 10 minutes, l'accès sera bloqué
Appuyer sur 35, 2 #
Remarque : Lorsqu'une carte non valide ou un mauvais NIP est entré 10 fois en 10 minutes, l'alarme extérieure et
Appuyer sur 41, 0 # OFF
Appuyer sur 41, 1 # ON (paramètre par défaut)
Appuyer sur 42, 0 #
Appuyer sur 42, 1, #
Appuyer sur 42 ,2 # Le clavier s'éclairera à la pression
d'une touche.
Appuyer sur 43, 0, #
Appuyer sur 43, 1, #

9. OPÉRATION PAR L'UTILISATEUR

9.1 Mode de relai

  • Réglage de relai mode pulsation
  • À chaque lecture valide d'une carte ou balise ou d'une entrée de NIP, le relai se déclenchera, pendant la durée de pulsation réglée au préalable.
  • Réglage de relai mode basculement
  • À chaque lecture valide d'une carte ou balise ou d'une entrée de NIP, le relai change d'état, dont il ne sortira pas tant que la carte/balise ou l'entrée du NIP n'est pas lu à nouveau.

9.2 Modification du NIP d'utilisateur (pas besoin d'entrer en mode de programmation)

- *, lire la carte d'utilisateur, entrer l'ancien NIP, appuyer sur #, entrer le nouveau NIP # le nouveau NIP #

10. FONTON D'ALARME

10.1 Alarme anti-sabotage

- Si le dispositif est démonté illégalement, l'avertisseur et l'alarme extérieure se déclencheront.

10.2 Alarme de contact d'une porte

- Lorsque relié avec un contact de porte : si la porte est ouverte par infraction, l'avertisseur et l'alarme extérieure se déclencheront.

10.3 L'alarme anti-contrainte

  • Régler au préalable la carte anti-contrainte avec le code NIP de 8 chiffres et appuyer sur #. #
  • La serrure correspondante s'ouvrira, mais simultanément, l'alarme extérieure se déclenchera, mais l'avertisseur du dispositif ne se déclenchera pas.

10.4 Arrêt de l'alarme

- La lecture valide d'une carte d'utilisateur, d'une carte de gestionnaire ou l'entrée du code maître arrêtera l'alarme. L'alarme cessera automatiquement au bout d'une minute.

11. MODE MULTI FONCTIONS

Il y a 3 modes de fonctionnement pour ce dispositif.

  • 1. Lecteur Wiegand

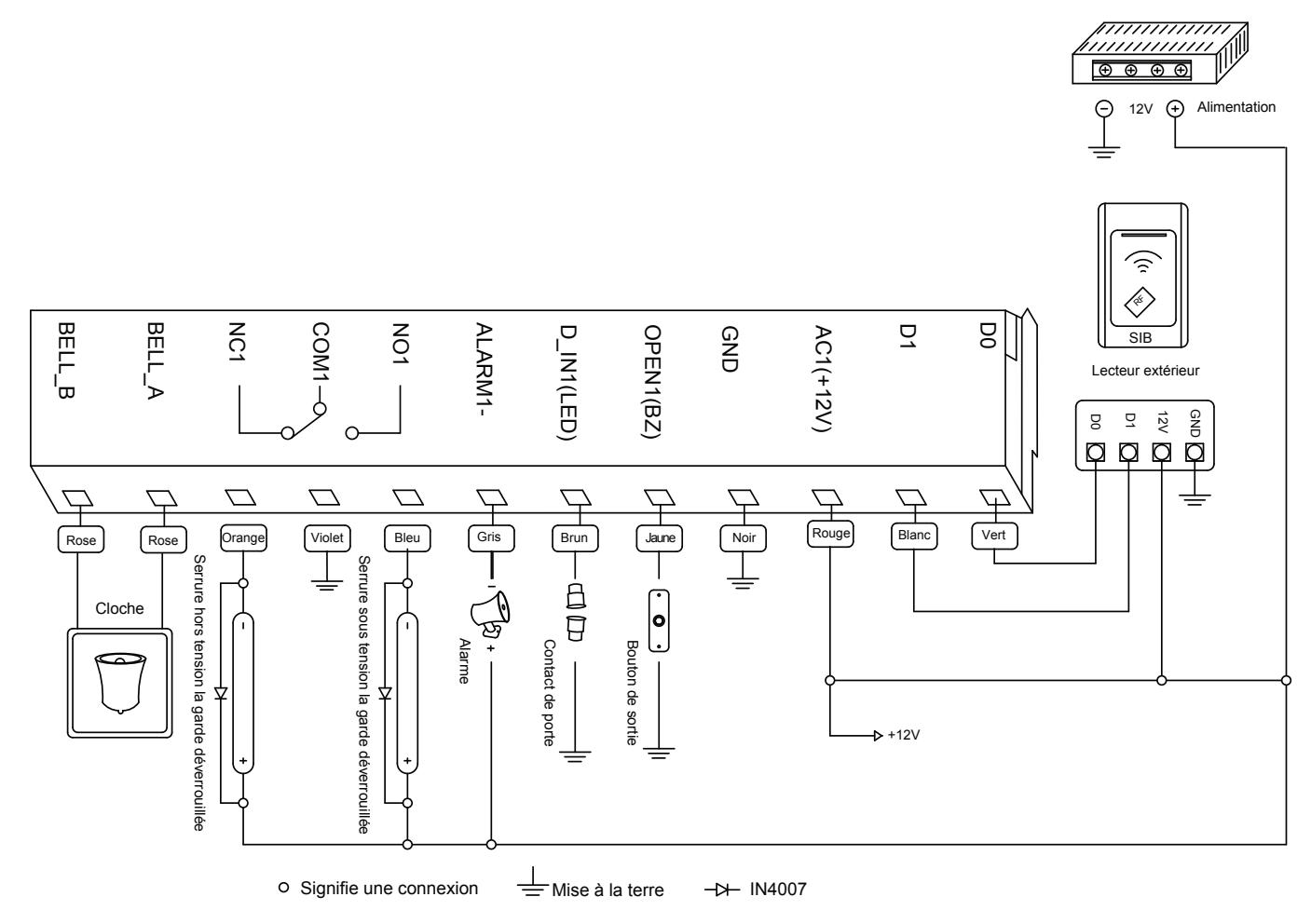

  • 2. Fonctionnement autonome pour une seule porte.
  • 3. Anti-transfert de carte pour accès à une seule porte.

Le paramètre par défaut en sortie d'usine est le Contrôle d'accès autonome pour une seule porte (nous pouvons modifier le paramètre par défaut du modèle à la commande du client). L'utilisateur peut modifier le mode de fonctionnement, lorsque le dispositif est réinitialisé aux paramètres par défaut en sortie d'usine, les réglages sont encore valides.

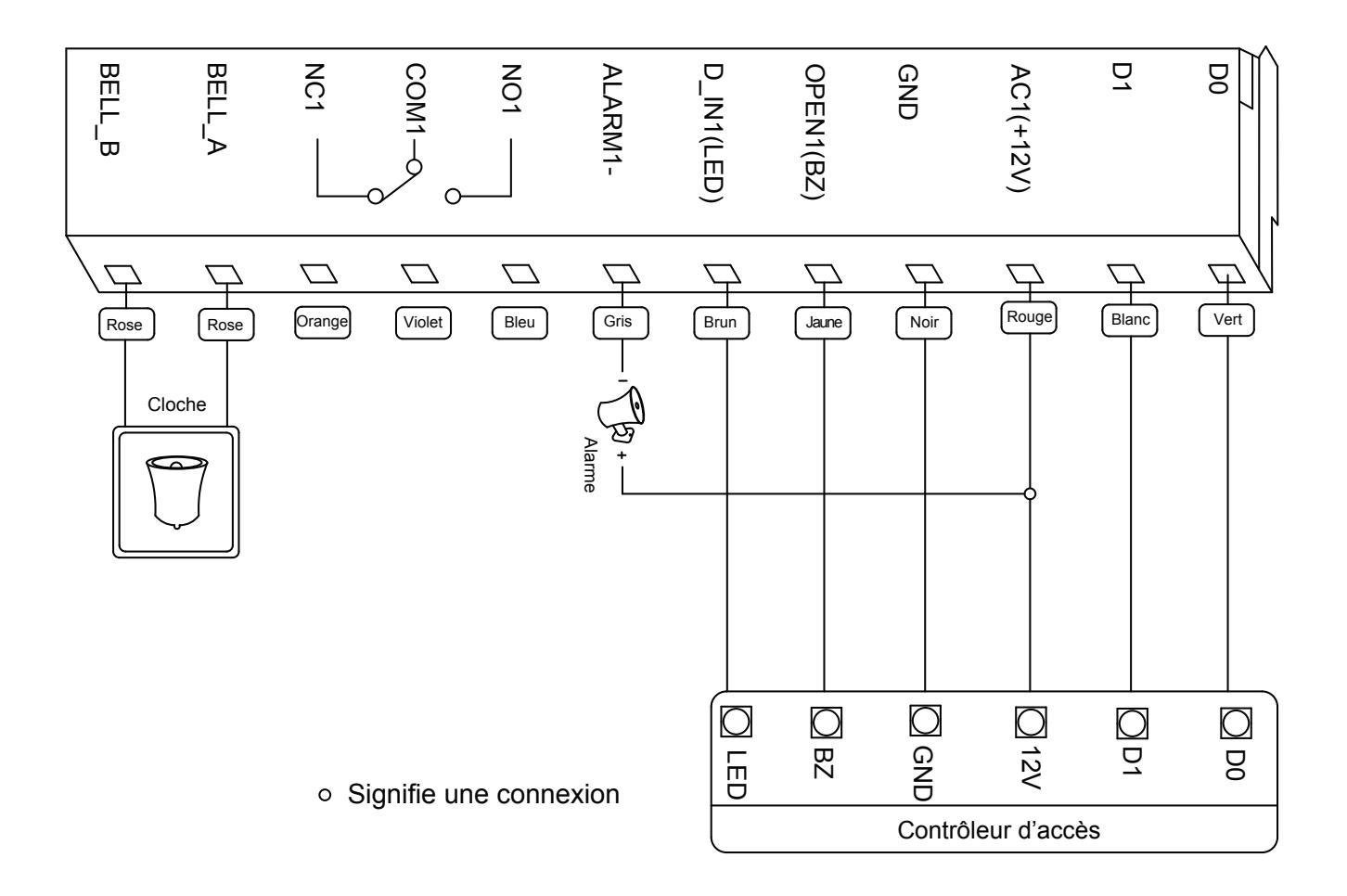

11.1 Mode de lecture Wiegand

Dans ce mode, le contrôle d'accès se fait par lecteur, relié au contrôleur central des accès, et a les fonctions suivantes:

  • Modification du NIP maître
  • Réglage du code d'édifice
  • Réglage du format de transmission du clavier
  • Autres réglages
  • Alarme anti-sabotage

Lorsque le niveau de l'éclairage DEL est faible, le témoin lumineux (DEL) deviendra vert, après 30 secondes ou la hausse du niveau d'intensité de l'éclairage DEL, le niveau reviendra à la normale Lorsque le niveau sonore de l'avertisseur est faible, l'avertisseur émettra un bip, après 30 secondes ou la hausse du niveau du sonore de l'avertisseur, le niveau reviendra à la normale.

Lorsqu'utilisé en tant que lecteur, le numéro de carte et le clavier transmettent tous deux en format Wiegand, les données de sortie sont illustrées par le faible niveau des câbles DO et D1:

D0: Faible niveau signifie 0, câble vert D1: Faible niveau signifie 1, câble blanc

La durée de l'impulsion de faible niveau est de 100 mS, le délai du bit est de 1,6 mS. La transmission de données provenant du clavier peut être réglée dans les 3 modes suivants (les modes sont réglables par l'utilisateur).

Modèle 0 : Numéro de carte virtuel

Le lecteur transmet les données du NIP dès qu'il reçoit le signal de la pression de la dernière touche (#) après l'entrée du code NIP Format : Numéro de carte décimal de 10 chiffres, code d'édifice (1er au 4e chiffre)+code NIP (5e au 10e chiffre). Le code d'édifice est n'importe quel chiffre entre 0 et 15, le code NIP est de 4 à 6 chiffres.

Exemple : code d'édifice : 15

Code NIP : 9999

Appuyer sur 999999#, le format de sortie sera alors :

0015999999

Modèle 1 : 4 bits

Les données de sortie sont produites dans le format suivant après pression de chaque touche :

Touche Sortie en Hex Sortie en Binaire
0 0 0000
1 1 0001
2 2 0010
3 3 0011
4 4 0100
5 5 0101
6 6 0110
7 7 0111
8 8 1000
9 9 1001
* A 1010
# B 1011

CLAVIER, LECTEUR ET CONTRÔLEUR ÉTANCHES CM-550SK-V2

INSTRUCTIONS D'INSTALLATION

Modèle 2 : 8 bits

Les données de sortie sont produites dans le format suivant après pression de chaque touche :

Touche Sortie en Hex Sortie en Binaire
0 0 11110000
1 1 11100001
2 2 11010010
3 3 11000011
4 4 10110100
5 5 10100101
6 6 10010110
7 7 10000111
8 8 01111000
9 9 01101001
* A 01011010
# B 01001011

11.2 Contrôle d'accès autonome pour une seule porte

Dans ce mode, ce dispositif prend en charge la liaison avec le lecteur de carte à l'extérieur pour la porte de sortie. Les utilisateurs de la zone 1 ou à l'extérieur peuvent ouvrir la porte avec une carte et un NIP valide.

11.3 Anti-transfert pour une seule porte

Dans ce mode, l'unité installée à l'extérieur sert pour la porte d'entrée, le lecteur à l'intérieur est pour la porte de sortie, les utilisateurs peuvent entrer par la porte uniquement par une lecture valide d'une carte sur la machine et sortir seulement du côté du lecteur situé à l'intérieur. Lorsque la machine n'a pas de registre d'entrée d'un utilisateur, il ne peut pas sortir, car le lecteur à l'intérieur ne le reconnaît pas, et les utilisateurs ne peuvent entrer à deux reprises sans un registre de la première sortie.

Remarque: Ceci n'est vrai que pour les cartes d'utilisateurs de zone 1, les NIP d'utilisateurs de zone 1 et tous les utilisateurs de zone 1 ne sont pas valides.

11. DIAGRAMMES POUR LES MODES D'UTILISATION

Alimentation commune 12 Vcc Diagramme du mode de contrôle d'accès autonome pour une seule porte Diagramme du mode anti-transfert pour une seule porte

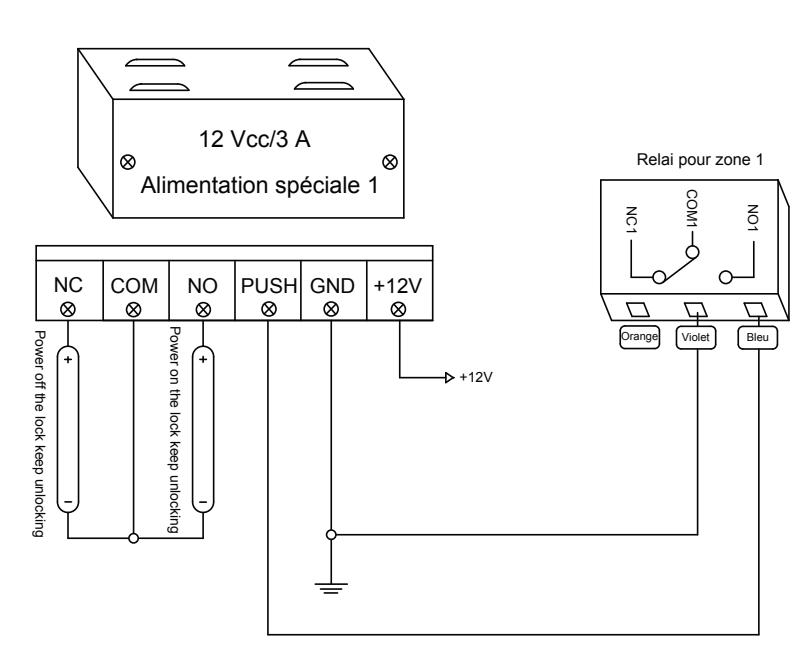

Diagramme d'alimentation spéciale avec serrure 1

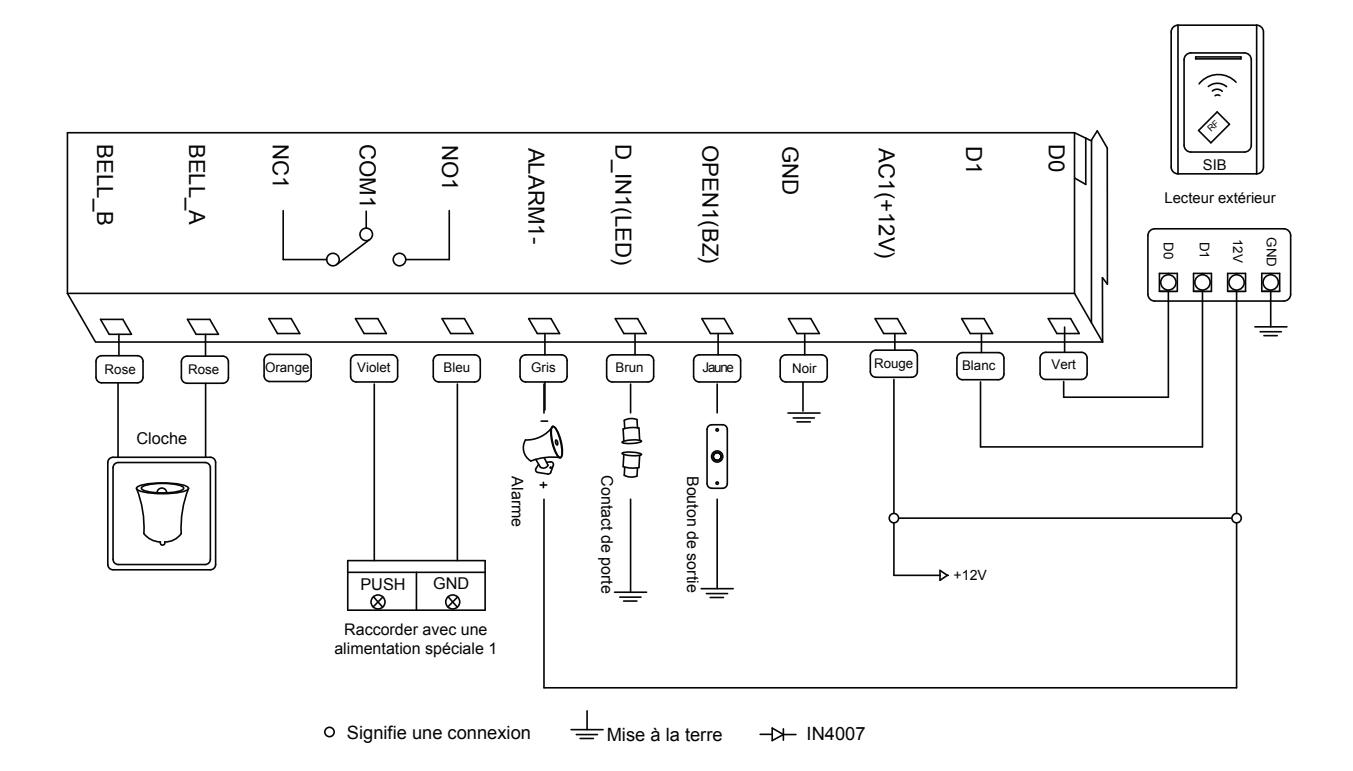

Alimentation spéciale 12 Vcc Diagramme du mode de contrôle d'accès autonome pour une seule porte Diagramme du mode anti-transfert pour une seule porte

Diagramme du lecteur en mode Wiegand

13. DÉPANNAGE DE BASE

Code Défectuosite Cause de la défectuosité Solutions
2 Problème dans
le réglage du NIP
1. Le NIP n'est pas conforme
2. Mettre le mot de passe
du lecteur mode
1. Le NIP ne doit pas être 1234
2. Le NIP est de 4 à 6 chiffres
3. Ne pas régler le NIP en mode lecteur
3 Le NIP ne peut pas
ouvrir la porte
1. utiliser le NIP 1234
2. réglage du mode d'entrée
1. 1234 est le NIP d'origine, impossible d'ouvrir la porte, il doit
être remplacé par un autre NIP
2. Réglage du mode d'entrée par carte ou NIP
4 Alarmes à des
conditions normales
Pendant l'installation,
faible fuite au-dessous
Pendant l'installation, le dispositif doit être proche du mur
5
7 L'éclairage du clavier
est faible
Le mode d'éclairage du
clavier est mal réglé
1. Régler l'éclairage du clavier sur brillant ou auto
2. Sous mode auto, l'éclairage s'allume après avoir appuyé
sur une touche du clavier, retard de 30 secondes
8 Impossible d'entrer
en mode maître
Oubli du code maître Revenir aux paramètres par défaut en sortie d'usine, le code
maître sera 999999, seule les données d'installation sont
restaurées, les données d'utilisation ne seront pas touchées

14. RÉINITIALISATION AUX PARAMÈTRES PAR DÉFAUT EN SORTIE D'USINE

  • a. Débrancher l'unité.
  • b. Appuyer et tenir enfoncée la touche # tout en remettant sous tension l'unité.
  • c. Lorsque vous entendez deux « Di » relâcher la touche #, le système est désormais revenu aux réglages d'usine.

Remarque: les données d'installation sont restaurées, les données d'utilisation ne seront pas touchées.
