Camden DOOR CONTROLS

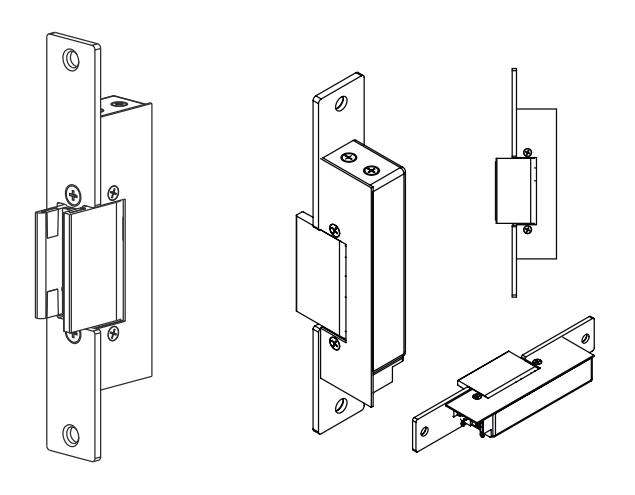

CX-EL0950 Series Glass Door Strike
Installation Instructions
Description:

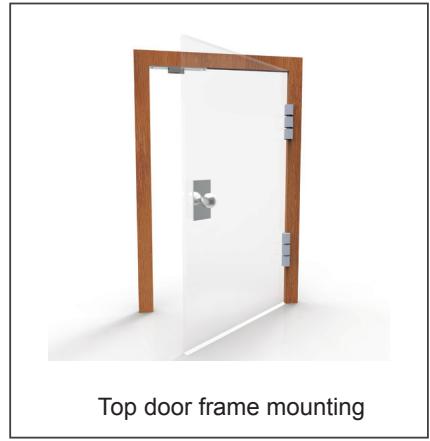

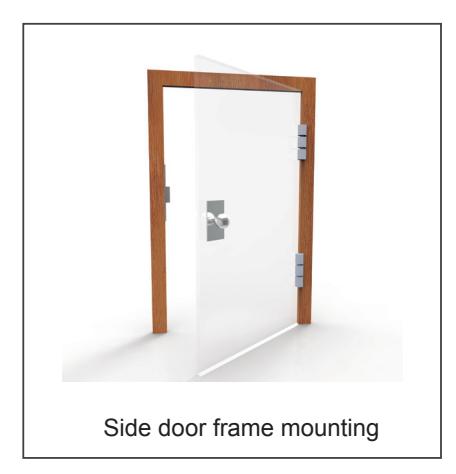

Glass door strikes work with single swing glass doors. The lock is fully reversible for left or right handed doors and can be installed at top or side of door.
Works with 1/2" (12.7mm) glass, special glass thickness model available upon request
- 12 or 24V
- Fail Safe

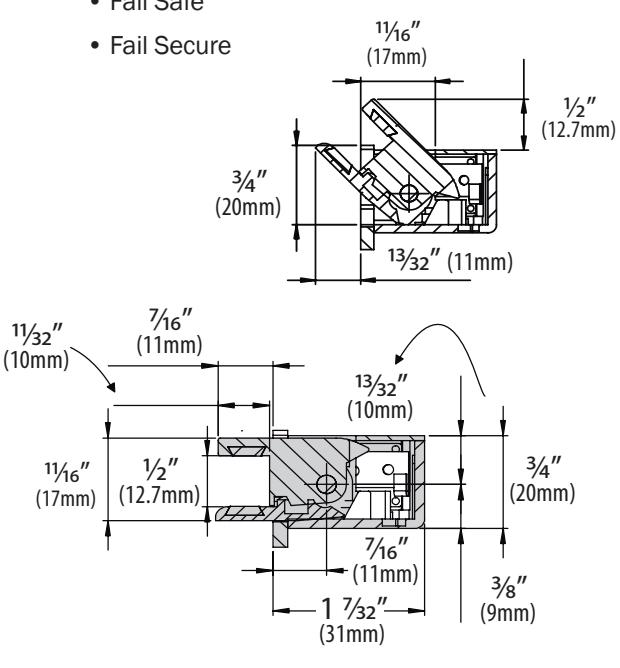

Operation Detail
CX-EL0950 Series Glass Door Strikes Installation Instructions

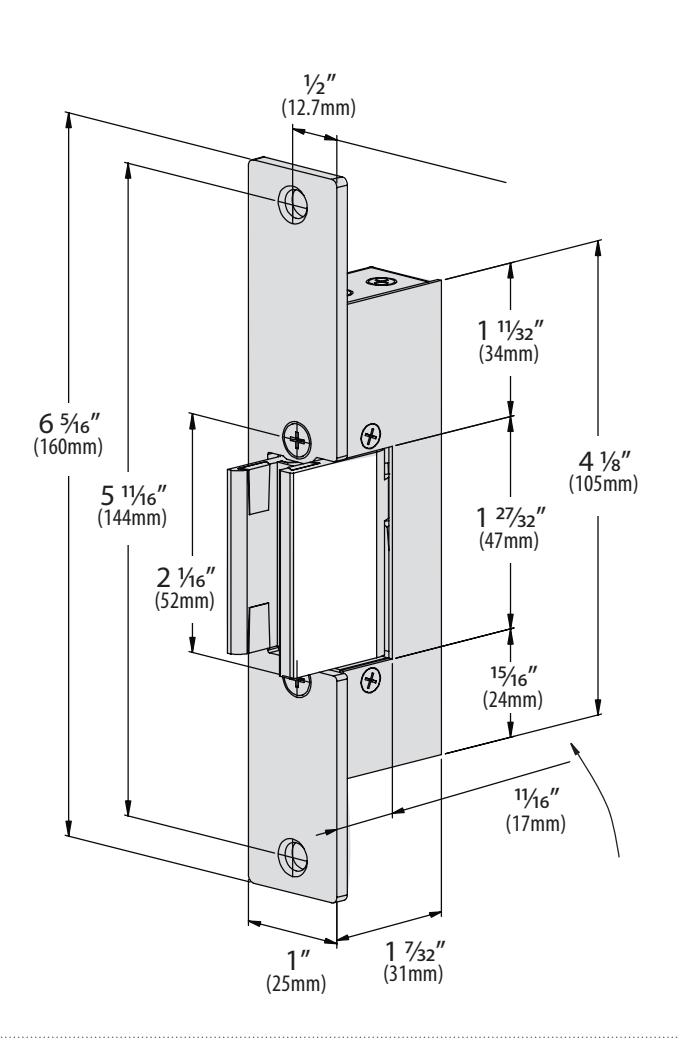

Technical Features
| Height | 4 1/8" (105 mm) | ||
|---|---|---|---|
| Width | 3/4" (20 mm) | ||
| Depth | 1 7/32" (31 mm) | ||
| Suits Latches with Maximum Throw of | 7/16" (11.2 mm) | ||
| Endurance Cycle Test | 200,000 | ||
| Holding Force | 561 Lbs. (254 Kg.) | ||
| Operating Temperature Range | 5°F to 104°F (-15°C to 40°C) | ||
| FAIL SECURE | FAIL SAFE | |||
|---|---|---|---|---|
| CX-EL0955 | CX-EL0958 | CX-EU0955 | CX-EU0958 | |
| 12 VDC | 24 VDC | 12 VDC | 24 VDC | |
| Rated Resistance | 68 | 132 | 70 | 230 |
|
Stabilized DC Current
Consumption |
180 mA | 180 mA | 150 mA | 120 mA |
|
Continuously Operating
Voltage Range in VDC |
11-12 V | 23-24 V | 11-12 V | 23-24 V |

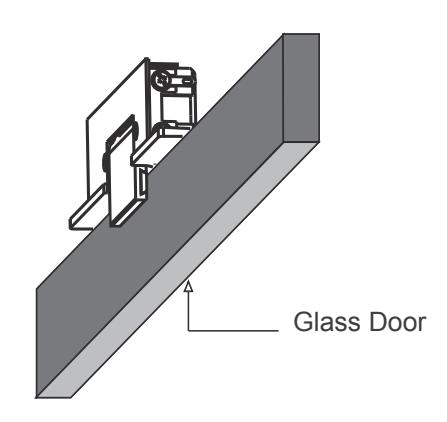

Installation

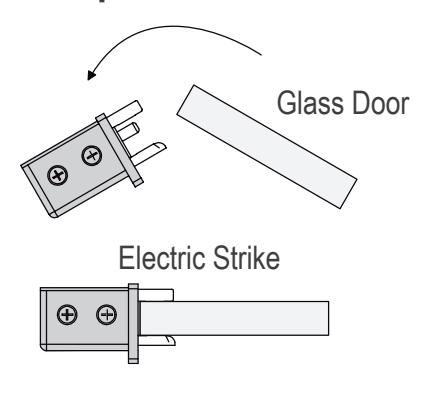

Door Opening Angle
Questions? Call us toll-free at 1-877-226-3369
Push Buttons Key Pads Strikes Magnetic Locks Key Switches Relays & Timers Access Control
5502 Timberlea Blvd., Mississauga, ON Canada L4W 2T7
www.camdencontrols.com Toll Free: 1.877.226.3369
File: CX-EL0950Series-Manual .indd-Rev3 Revised: May 29, 2015 Part No.: 40-82B154
