CX-ED2079-1 Gâche électrique « ANSI »

Instructions d'installation

Cet ensemble comprend :

1 Connecteur d'alimentation à 4 broches
2 Vis #10-32 x 1/2 po 2 - Supports de fixation
1 Plaque ESP1B
2 Entretoises
4 Capuchons de connexion
1 Varistance
5 Vis M5 x 12 mm
2 Vis à bois #10 x 1 1/4 po

1 - Plaque de garniture

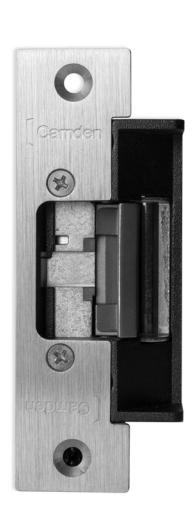

1. Description

La gâche électrique CX-ED2079-1 de catégorie ANSI 2 à profil bas de Camden pour serrures complètes cylindriques offre la meilleure qualité et le meilleur rendement en matière de gâches et comprend 3 plaques en acier inoxydable. La conception « ANSI » de la gâche permet une souplesse d'utilisation inégalée, avec le choix de tension sur place, le fonctionnement à sécurité intégrée ou non intégrée et la mise au point mécanique du corps de la gâche.

2. Spécifications

Tension	12/24 V c.a./c.c.
Appel de courant	300 mA @ 12 V c.c. 150 mA @ 24 V c.c.
Résistance statique	1000 Lb
Résistance dynamique	50 pi/lb
Endurance	700 000 cycles (testé en usine)
	250 000 cycles (vérifié par UL))
Mode	Sécurité intégrée/non intégrée au choix sur le terrain
Mise au point mécanique	Corps de gâche/plaque
Fonctionnement	c.a alarme c.c silencieux
Service	Continu
Dimensions (Body)	3 3/8 po H x 1 7/8 po L x 1 7/32 po P (86 mm x 47 mm x 31 mm)

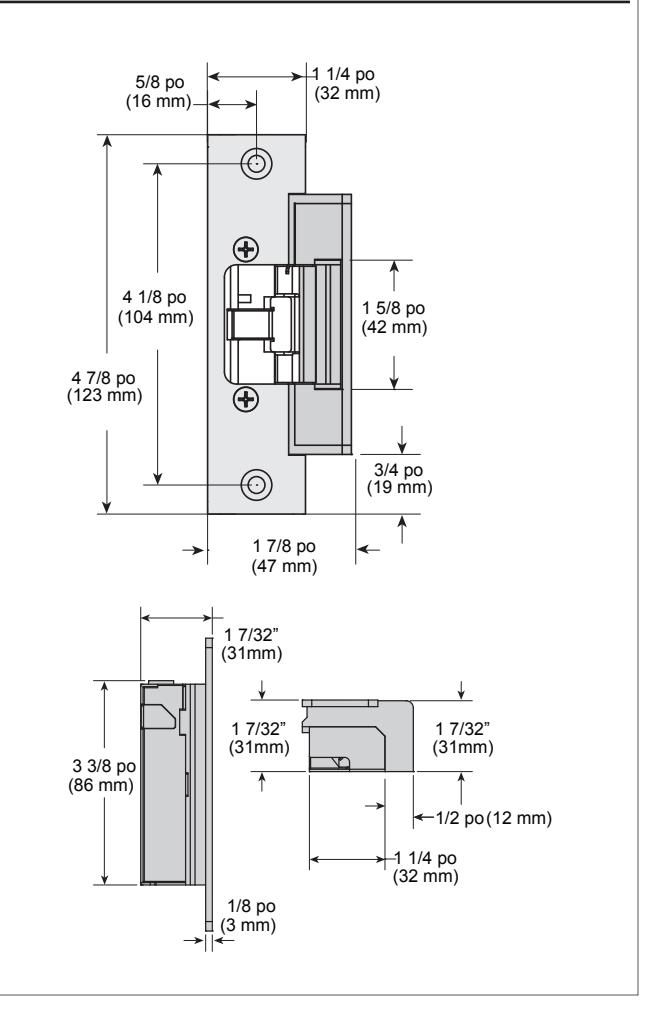

3. Dimensions

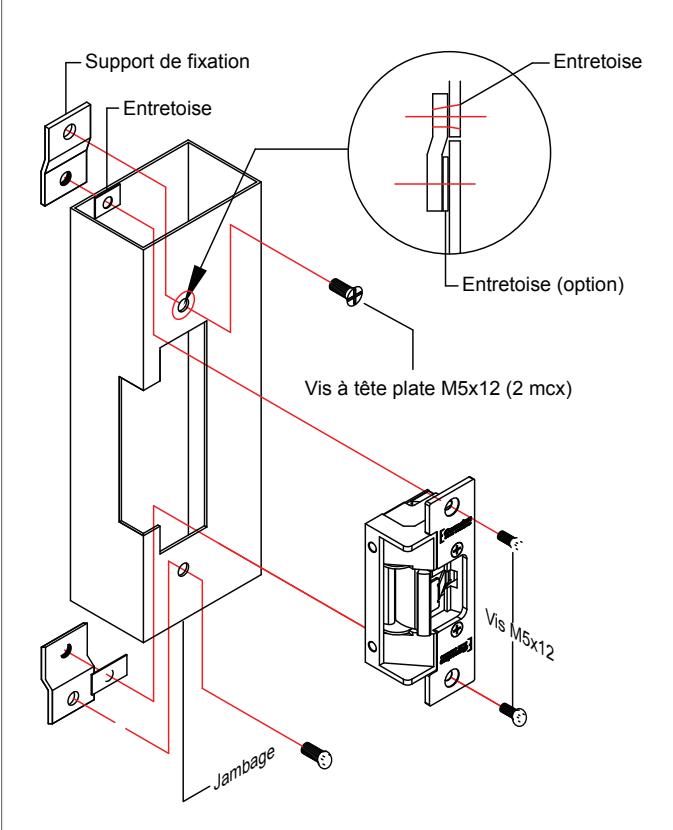

4. Installation

1. Préparer le jambage de porte selon le schéma approprié.
2. Installer les supports de fixation au jambage à l'aider des vis M5x12 et des écrous de métal. Ne pas serrer.
3. Les entretoises sont utilisées pour assurer un assemblage encastré final de la plaque dans le jambage. Ajouter une entretoise ou plus entre le jambage et le support de fixation lorsque la plaque dépasse le jambage. Lorsque la plaque est insérée dans le jambage, les entretoises doivent être ajoutées entre le support
de fixation et le support à lèvre. S'assurer que le trou de dégagement de l'entretoise soit aligné avec le trou du support de fixation.
4. Brancher les fils du côté de la basse tension du transformateur au fils (noirs) de la gâche.
5. Installer la gâche électrique au jambage en la fixant à l'aide de vis # 10-32 et de rondelles de blocage.
6. Visser les vis M5x12 en maintenant les supports de fixation sur le jambage.

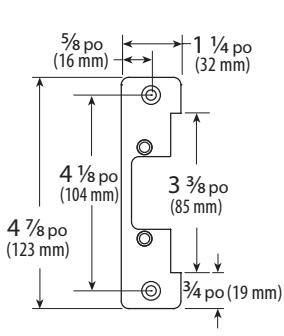

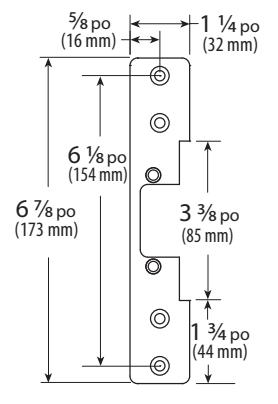

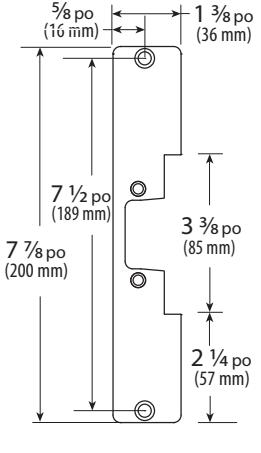

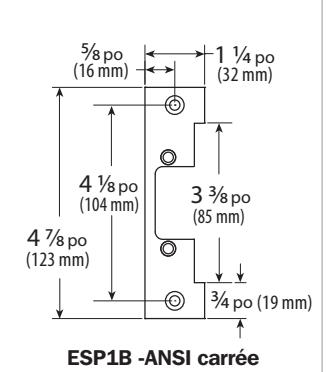

(86 mm) 3 3/8 po (105 mm) 4 1/8 po (124 mm) 4 7/8 po (89 mm) 3 1/2 po (31 mm) 1 7/32 po ESP1B + ESP2B

Axe vertical

Note : Les produits sont destinés à être installés selon le schéma de câblage de l'installation, les dessins d'assemblage mécanique fournis avec le produit, l'autorité régionale, le code national de l'électricité et le NFPA 70. Il faut consulter l'autorité régionale compétente concernant l'utilisation de possible quincaillerie antipanique afin de permettre la sortie d'urgence d'une zone sécurisée lors d'une installation avec une serrure à fermeture en cas de panne de courant.

La gâche électrique doit être installée de façon et à un endroit où elle n'empêchera pas le fonctionnement d'une sortie d'urgence ou de quincaillerie antipanique montée sur la porte.

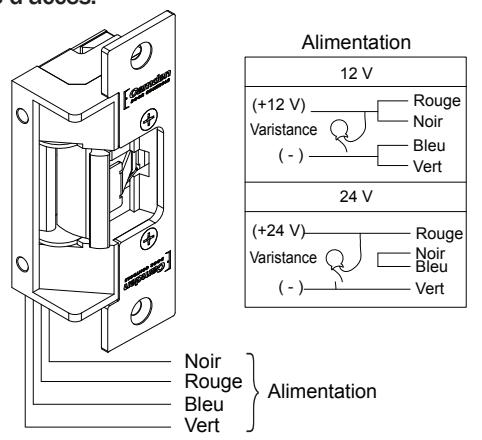

5. Connexions

ALIMENTATION

12 V c.c. 24 V c.c. Rouge/noir: +12 V Rouge: +24 V

Noir/bleu: Bleu/vert: Terre Vert: Terre

Une varistance est fournie pour protéger et empêcher la gâche des variations brusques. Brancher la varistance entre les fils d'entrée.

Note : Les gâches de porte doivent être alimentées par une sortie limitant l'alimentation de classe 2 à partir d'un panneau de contrôle ou d'un bloc d'alimentation homologué UL selon les normes UL portant sur les alarmes antivol et le contrôle d'accès.

6. Fonctionnement

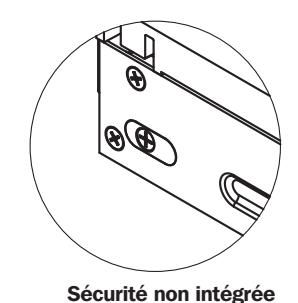

Comment passer de sécurité intégrée à sécurité non intégrée et vice versa.

(1). Desserrer la vis selon le schéma du produit ci-dessous.
(2). Tourner la plaque de 180o et glisser la plaque jusqu'à ce qu'elle retrouve bien sa place.
(3). Serrer la vis.
