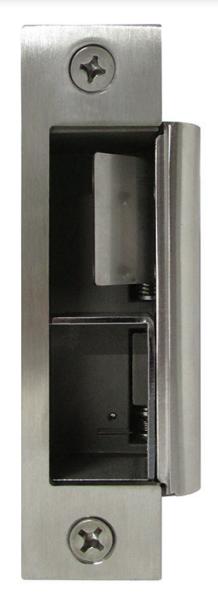

Gâche électrique tout-en-un CX-ED1579L

Instructions d'installation

Cet ensemble comprend :

1 connecteur d'alimentation à 4 broches
1 connecteur de position de porte à 3 broches

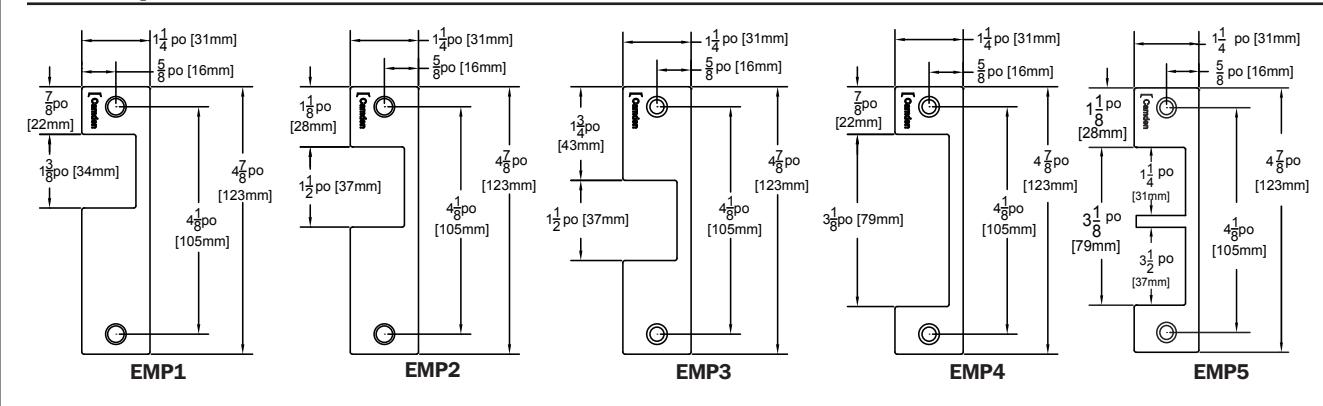

1 plaques EMP1, EMP2, EMP3, EMP4 et EMP5
4 capuchons de connexion
5 vis M5 x 12 mm
2 vis à bois #10 x 1 1/4 po
2 vis #10-32 x 1/2 po
2 support de fixation
2 entretoises

1. Description

Les gâches électriques CX-ED1579L de Camden pour serrures complètes à mortaise offrent les meilleures caractéristiques et une grande qualité en plus de la valeur ajoutée de la surveillance de verrou intégrée, des quatre plaques en acier inoxydable et du rendement universel, dont la tension au choix sur le terrain et le fonctionnement à sécurité intégrée/ non intégrée.

2. Spécifications


Tension	12/24 V c.a./c.c.
Appel de courant	260 mA @ 12 V c.c. 150 mA @ 24 V c.c.
Résistance statique	1 500 Lbs.
Résistance dynamique	70 pi/lb
Endurance	1 500 000 cycles (teste'en usine) 250 000 cycles (UL vérifié)
Évaluation des incendies	UL 10C/XAN4-S104 3 heures (securité intégreé seculement)
Mode	Sécurité intégrée/non intégrée au choix sur le terrain
Fonctionnement	c.a alarme c.c silencieux
Service	Continu
Surveillance de pêne demi-tour	SPDT, 100mA @24 V c.c.
Dimensions (corps)	3 3/8 po H x 1 5/8po W x 1 13/4poP (86mm x 41mm x 44mm)

UL 1034

UL10C/ CAN4-S104, 3hr. Fire rating

Niveaux de rendement conformes à la norme UL 294

Sécurité de lignes = niveau 1
Niveau d'attaque = niveau 1
Niveau d'endurance = niveau IV
Alimentation de secours = niveau 1

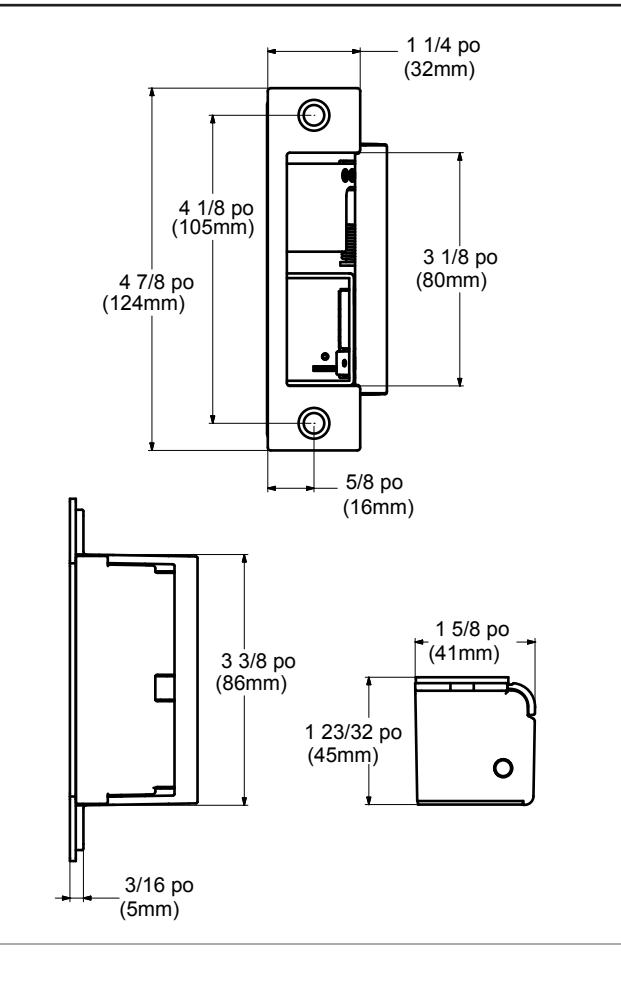

3. Dimensions

4. Installation

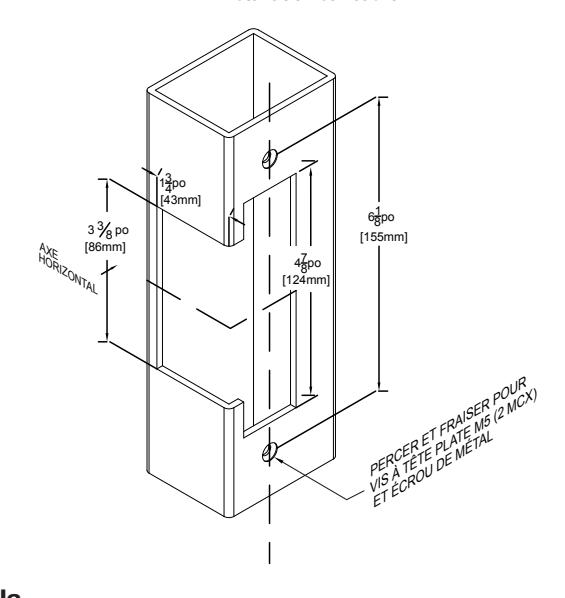

1. Préparer le jambage de porte selon le schéma approprié.

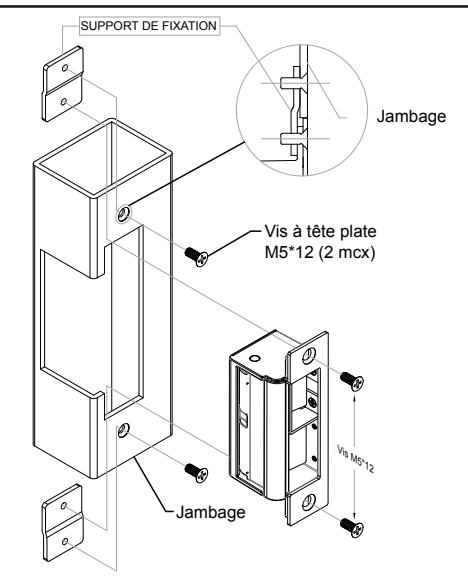

2. Installer les supports de fixation au jambage à l'aider des vis M5x12 et des écrous de métal. Ne pas serrer.
3. Les entretoises sont utilisées pour assurer un assemblage encastré final de la plaque dans le jambage. Ajouter une entretoise ou plus entre le jambage et le support de fixation lorsque la plaque dépasse le jambage. Lorsque la plaque est insérée dans le jambage, les entretoises doivent être ajoutées entre le support de fixation et le support à lèvre. S'assurer que le trou de dégagement de l'entretoise soit aligné avec le trou du support de fixation.
4. Brancher les fils du côté de la basse tension du transformateur au fils (noirs) de la gâche.
5. Installer la gâche électrique au jambage en la fixant à l'aide de vis # 10-32 et de rondelles de blocage.
6. Bien visser les vis M5x12 en maintenant les supports de fixation sur le jambage.

Note: Les produits sont destinés à être installés selon le schéma de câblage de l'installation et les dessins d'assemblage mécanique fournis avec le produit. L'autorité régionale, le code national de l'électricité et le NFPA 70 sont les autorités compétentes dans ce domaine. Il faut consulter l'autorité régionale compétente concernant l'utilisation de possible quincaillerie antipanique afin de permettre la sortie d'urgence d'une zone sécurisée lors d'une installation avec une serrure à fermeture en cas de panne de courant.

La gâche électrique doit être installée de façon et à un endroit où elle n'empêchera pas le fonctionnement d'une sortie d'urgence ou de quincaillerie antipanique montée sur la porte.

Installation sur cadre

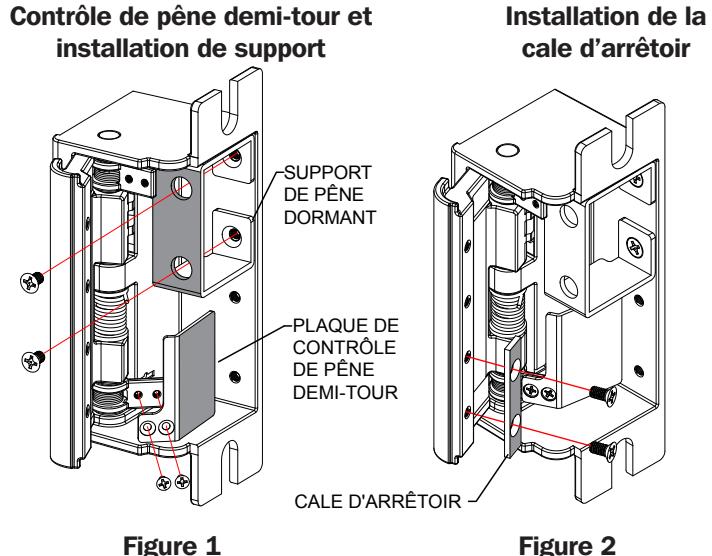

Note: Les figures présentent une installation habituelle. Il est possible de monter le support de pêne dormant, la plaque de contrôle et la cale d'arrêtoir à des emplacements différents s'il s'agit d'une installation main droite ou main gauche.

5. Connexions

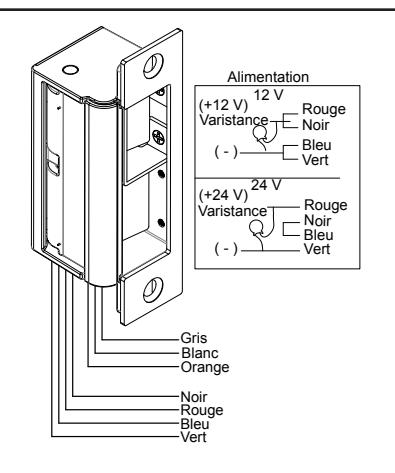

ALIMENTATION

24 V c.a./c.c. 12 V c.a./c.c. Rouge: +24 V Rouge/noir: +12 V Noir/bleu: -Bleu/vert: Terre Vert: Terre

Une varistance est fournie pour protéger et empêcher la gâche des variations brusques. Brancher la varistance entre les fils d'entrée.

Note: Pour la conformité aux normes UL 294 et UL 1034, les gâches de porte doivent être alimentées par une sortie limitée de catégorie 2 homologuée UL 294/UL 603 à partir d'un panneau de contrôle et/ou une alimentation électrique. De plus, lorsqu'elles sont alimentées en c.a./c.c., les unités doivent utiliser une sortie limitée de catégorie 2 réglementée UL 294/UL 603 classée 12/24 V avec c.a. sur l'indicateur.

6. Installation

Détecteur de position de porte (position fermée)

Violet = N.O. Brun = N.F.

Jaune = COM

7. Fonctionnement

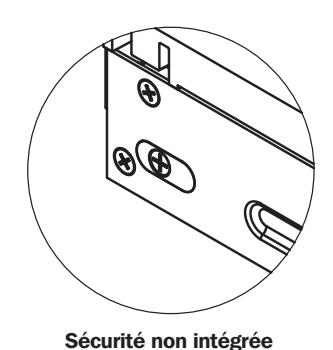

Comment passer de sécurité intégrée à sécurité non intégrée et vice versa.

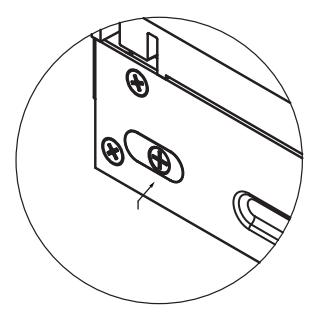

(1). Desserrer la vis selon le schéma du produit ci-dessous.

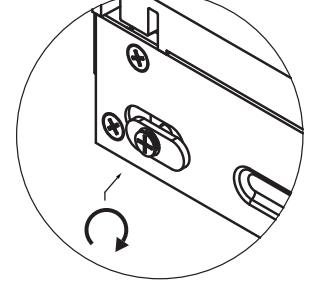

(2). Tourner la plaque de 180o et glisser la plaque jusqu'à ce qu'elle retrouve bien sa place.
(3). Serrer la vis.
