CX-ED1410

Gâche électrique ANSI pour porte coupe-feu

Instructions d'installation

Cet ensemble comprend :

1 - connecteur d'alimentation à 4 broches

4 - capuchons de connexion

5 - vis M5 x 12 mm

2 - vis à bois #10 x 1 1/4 po

2 - vis #10-32 x 1/2 po

2 - supports de fixation

2 - entretoises

1 - Varistance

1. Description

La Gâche Électrique CX-ED1410 de catégorie ANSI 1 de Camden pour serrures complètes cylindriques offre la meilleure qualité et le meilleur rendement en matière de gâches et comprend une plaque en acier inoxydable. La conception ANSI de la gâche pour porte coupe-feu permet une souplesse d'utilisation inégalée, ainsi que le choix de tension et de fonctionnement à sécurité intégrée ou non intégrée sur le terrain.

Note : La résistance au feu s'applique uniquement en mode à sécurité non intégrée.

2. Specifications

Tension	12/24V c.a./c.c.
Appel de courant	260mA@12V c.a./c.c. 150mA@24V c.a./c.c.
Résistance statique	1,500 lb
Résistance dy namique	70 pi/lb
Endurance	1,000,000 Cycles (testé en usine) 250,000 Cycles (vérifié par UL)
Résistance au feu	90 minutes (vérifié par UL)
Projection de verrou	5/8 po- 3/4 po (16mm - 19mm)
Mode	Sécurité intégrée/non intégrée au choix sur le terrain
Fonctionnement	c.a alarme c.c silencieux
Service	Continu
Dimensions (corps)	3 3/8 po H x 1 7/8 po L x 1 3/8 po P (86mm x 47mm x 35mm)

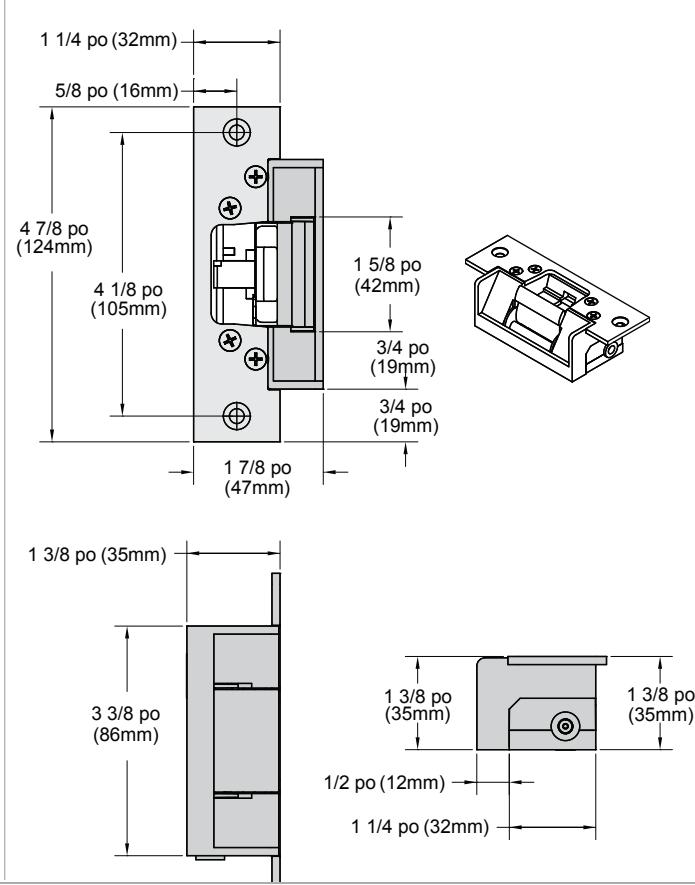

3. Dimensions

4. Installation

la porte.

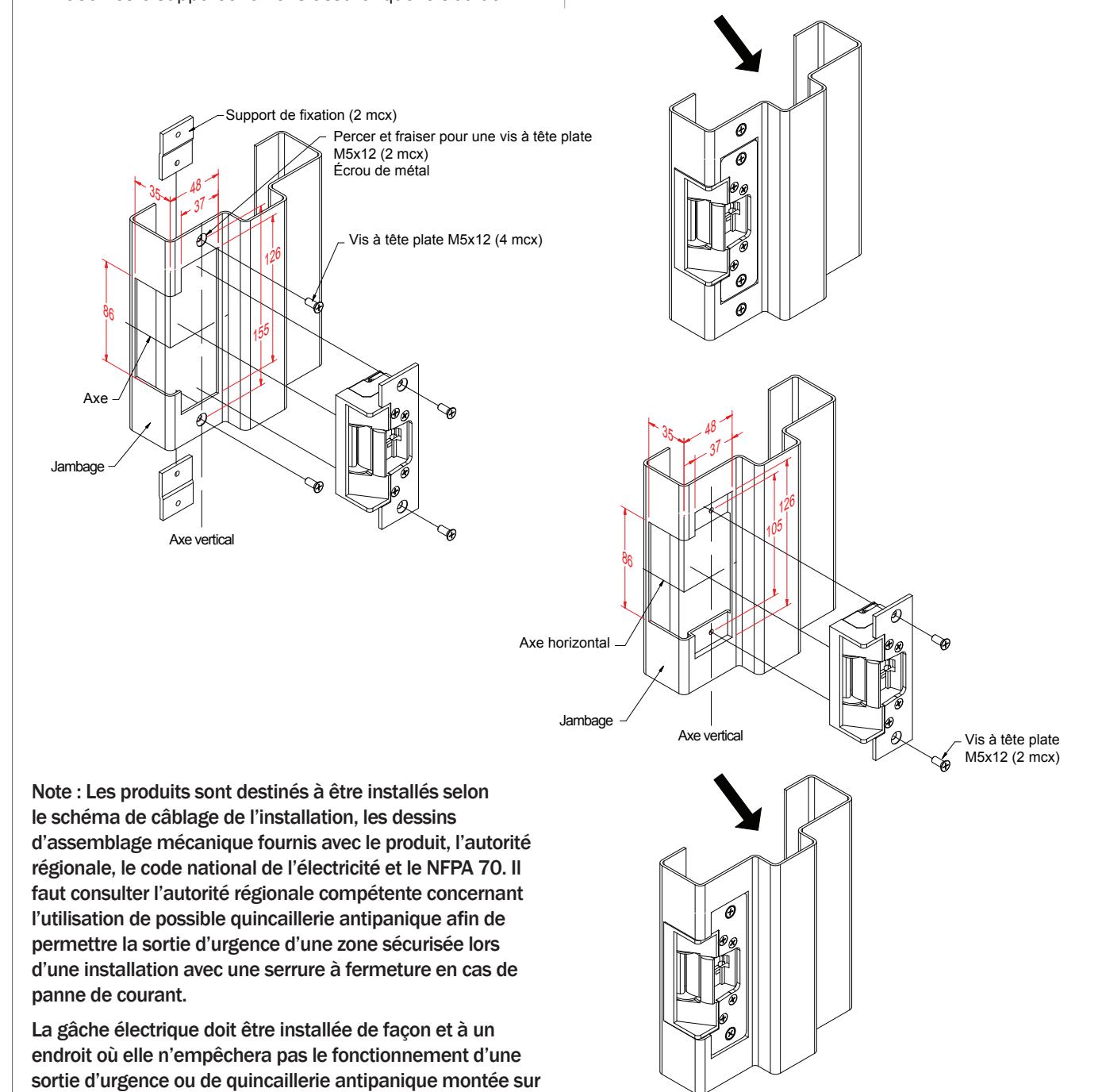

• 1. Préparer le jambage de porte selon le schéma approprié.
• 2. Installer les supports de fixation au jambage à l'aider des vis M5x12 et des écrous de métal. Ne pas serrer.
• 3. Les entretoises sont utilisées pour assurer un assemblage encastré final de la plaque dans le jambage. Ajouter une entretoise ou plus entre le jambage et le support de fixation lorsque la plaque dépasse le jambage. Lorsque la plaque est insérée dans le jambage, les entretoises doivent être ajoutées entre le support de fixation et le support à lèvre. S'assurer que le trou de
• dégagement de l'entretoise soit aligné avec le trou du support de fixation.
• 4. Brancher les fils du côté de la basse tension du transformateur au fils (noirs) de la gâche.
• 5. Installer la gâche électrique au jambage en la fixant à l'aide de vis # 10-32 et de rondelles de blocage.
• 6. Visser les vis M5x12 en maintenant les supports de fixation sur le jambage.

Gâche électrique 'Universelle' CX-ED1410 pour porte coupe-feu

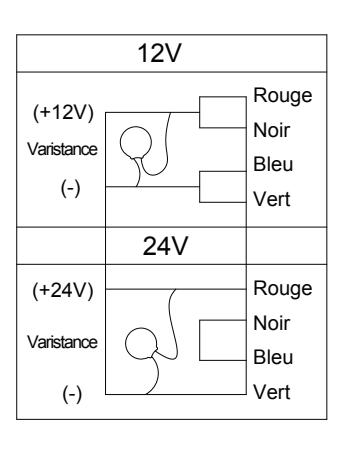

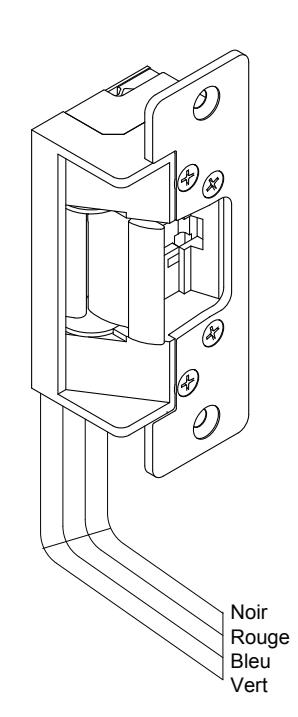

ALIMENTATION

12 V c.a./c.c. Rouge/noir : +12 V Bleu/vert : Terre

24 V c.a./c.c. Rouge : +24 V Noir/bleu : - Vert : Terre

Une varistance est fournie pour protéger la gâche et empêcher toute variation brusque.

Brancher la varistance entre les fils d'entrée.

Note : Les gâches de porte doivent être alimentées par une sortie limitant l'alimentation de classe 2 à partir d'un panneau de contrôle ou d'un bloc d'alimentation homologué UL selon les normes UL portant sur les alarmes antivol et le contrôle d'accès.

Connexions 6. Fonctionnement

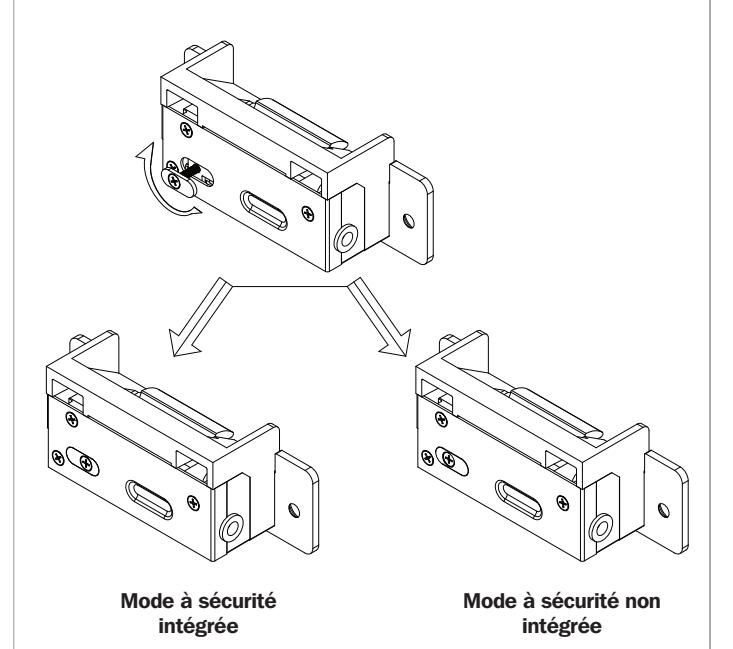

Comment passer de sécurité intégrée à sécurité non intégrée et vice versa.

• (1). Desserrer la vis selon le schéma de produit ci-dessous.
• (2). Tourner la plaque d'état de 180o, puis glisser la plaque jusqu'à ce qu'elle soit bien en place.
• (3). Serrer la vis à nouveau.

Boutons-poussoirs Claviers Gâches

électromagnétiques

à clé

Relais et minuteries

d'accès

5502 Timberlea Blvd., Mississauga, ON Canada L4W 2T7

www.camdencontrols.com Sans frais:1.877.226.3369

Fichier: CX-ED1410 Designer Installation Instructions.indd R1 Révision: 08/04/2017 Pièce no.: 40-82B206F
