CX-93M-12LS Serrure cisaille électromagnétique

Instructions d'installation

Cet ensemble comprend :

Vis autotaraudeuses #8 x 8 po Rondelles plates M5 x 8

Spécifications

Force de retenue en cisaillement	Jusqu'à 1200 lb (545 kg)
Tension d'entrée	12 Vcc/24 Vcc
Appel de courant	310 mA/180 mA
Écart entre la serrure et l'armature	5/64 po (2 mm)
Température de fonctionnement	-4oF à 122oF (-20oC à 50oC)
Capacité des contacts de contrôle de porte	0,5 A @ 28 Vcc

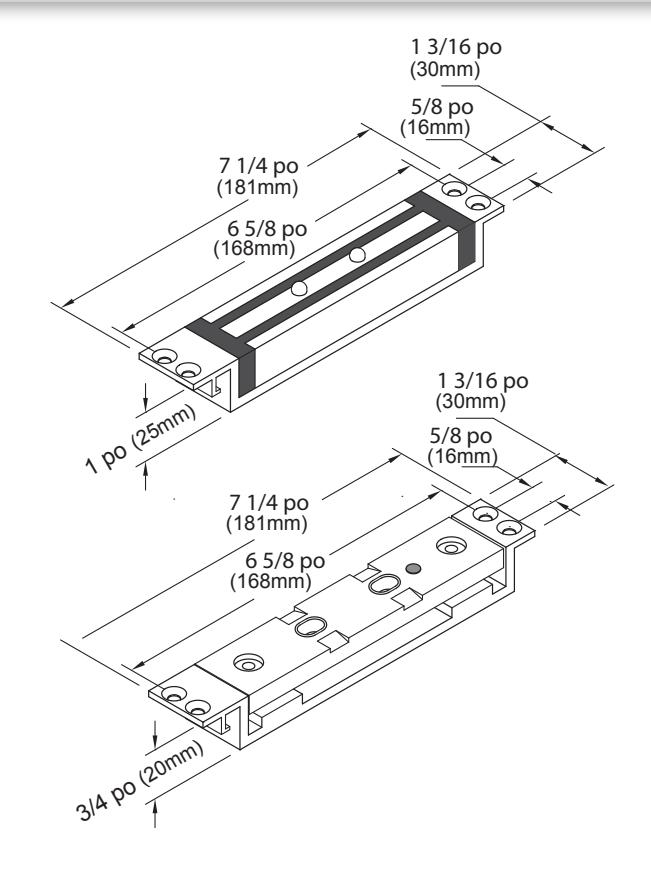

Dimensions de la serrure	7 1/4 po L x 1 3/16 po Larg. x 1 po P (181 mm x 30 mm x 25 mm)
Dimensions de l'armature	7 1/4 po L x 1 3/16 po Larg. x 3/4 po P (181 mm x 30 mm x 20 mm)

Avis important

• 1. Ouvrir le trou borgne menant à la plaque d'armature dans le cadre de porte à l'aide du gabarit autocollant fourni.
• 2. Fixer la plaque d'armature à la porte avec la quincaillerie fournie à droite.
• 3. La porte fermée, marquer le cadre de porte à l'extrémité de l'armature afin de bien aligner l'électroaimant à l'armature.
• 4. Mortaiser un trou dans le cadre de porte pour la serrure (7 1/4 po L x 1 3/8 po Larg. x 1 po P).

Accessoires et installation de base

Schéma de serrure cisaille électromagnétique

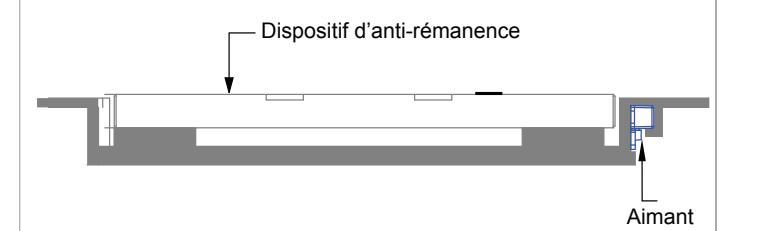

Schéma horizontal de plaque d'armature assemblée

Serrure cisaille électromagnétique CX-93M-12LS

Consignes générales d'installation et d'entretien

• 1. Marquer un axe sur le cadre du boîtier de la porte, où l'armature assemblée sera installée.
• 2. Couper et percer selon la taille du support de montage.
• 3. Brancher les fils selon les instructions de câblage cidessous, puis monter la serrure cisaille et l'armature assemblée sur le cadre de porte et la porte.

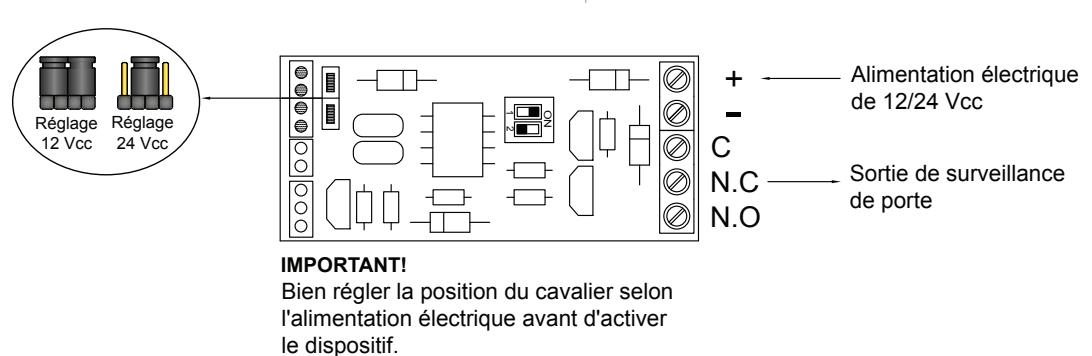

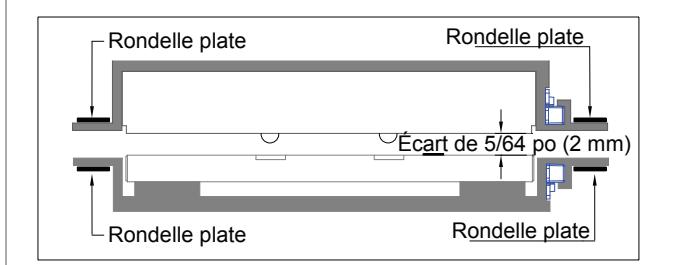

• 4. Pour obtenir un écart plus grand entre la porte et le cadre de porte, utiliser des rondelles plates en acier afin d'ajuster l'écart entre le verrou et l'armature.
• 5. Brancher les câbles d'alimentation selon les instructions et vérifier le fonctionnement du système.
• 6. Il est recommandé d'appliquer mensuellement une fine couche de lubrifiant à base de silicone sur la surface de contact afin de prévenir la formation de rouille.

NOTE: Les rondelles plates sont uniquement utilisées pour ajuster l'aimant d'armature lorsque le cadre de porte a un écart de plus de 5/64 po (2 mm).

Durée	SW1	SW2
3	ACTIVÉ	ACTIVÉ
6	ACTIVÉ	DÉSACTIVÉ
9	DÉSACTIVÉ	ACTIVÉ
12	DÉSACTIVÉ	DÉSACTIVÉ

5502 Timberlea Blvd., Mississauga, ON Canada L4W 2T7

www.camdencontrols.com Sans frais : 1.877.226.3369

Fichier: CX-93M-12LS ManualR1.indd Revision: 06/02/2018 Pièce no.: 40-82B214F
