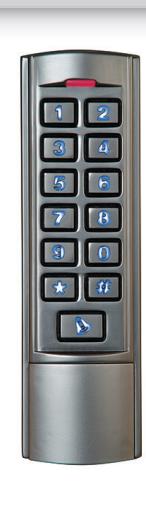

CV-110SPK

Clavier autonome/contrôle d'accès de proximité Instructions d'installation

1. Liste d'emballage

Qté	Nom	Remarques
1	Clavier
1	Manuel de l'utilisateur
1	Tournevis	0,8 po x 2,4 po (20 mm x 60 mm)
2	Prises murales	0,24 po x 1,2 po (6 mm x 30 mm)
2	Vis autotaraudeuses	0,16 po x 1,1 po (4 mm x 28 mm)
1	Vis Torx	0,12 po x 0,24 po (3 mm x 6 mm)

2. Description

Le CV-110SPK est un clavier multifonctionnel pour porte simple avec sortie Wiegand pour se brancher à un système de contrôle d'accès ou un lecteur de cartes à distance. Il convient aux montages intérieurs comme extérieurs dans des conditions difficiles. Il est logé dans un boîtier plaqué d'un alliage de zinc solide, robuste et résistant au vandalisme. Les composantes électroniques sont complètement moulées afin que l'unité soit imperméable et conforme à la norme IP68. Cette unité supporte jusqu'à 2000 utilisateurs avec une option de carte, de NIP de 4 à 8 chiffres, ou de carte jumelée à un NIP. Le lecteur de cartes de proximité intégré supporte des cartes EM de 125 kHz. L'unité possède de nombreuses caractéristiques, dont la protection de court-circuit du courant de sortie, la sortie Wiegand, et un clavier rétroéclairé. Ces caractéristiques font de l'unité un choix par excellence pour des applications commerciales et industrielles comme les usines, les entrepôts, les laboratoires, les banques et les prisons.

3. Caractéristiques

2000 utilisateurs, supporte les cartes, les NIP et les cartes + NIP
Touches rétroéclairées
Boîtier antivandalisme plaqué d'un alliage de zinc
Imperméable, conforme à la norme IP68
Facile à installer et programmer
Sortie Wiegand 26 pour la connexion à un contrôleur
Programmation complète à partir du clavier
Peut être utilisé comme clavier autonome
Entrée Wiegand 26 pour la connexion à un lecteur externe
Durée de sortie de porte, durée d'alarme, durée d'ouverture de porte réglables
Très faible consommation d'énergie (30 mA)
Vitesse de fonctionnement rapide, <20 ms avec 2000 utilisateurs
Protection de court-circuit du courant de sortie du verrou
Résistance dépendant de la lumière intégrée (LDR) pour le dispositif antivandalisme
Dispositif de signal sonore intégré
Voyants à DEL rouges, jaunes et verts indiquant l'état

4. Guide de référence de la programmation

Entrer dans le mode de programmation	* Code maître #
	999999 est le code maître d'usine par défaut
Quitter le mode de programmation	*
Note : Il faut être dans le mode de programmation pour programmer la fonction suivante.
Pour modifier le code maître	0 Nouveau code # # Nouveau code
	Le code maître est composé de 6 à 8 chiffres
	1 Numéro d'ID de l'utilisateur # NIP #
Ajouter un utilisateur à NIP	Le numéro d'ID est un nombre compris entre 1 et 2000. Le NIP est une combinaison de 4 chiffres entre 0000 et 9999 à l'exception de 1234 qui est réservé. Il est possible d'ajouter des utilisateurs sans quitter le mode de programmation.
Ajouter un utilisateur à carte	1 Lire la carte # Il est possible d'ajouter des cartes sans quitter le mode de programmation.
Supprimer un utilisateur à NIP ou à carte	2 Numéro d'ID de l'utilisateur # pour un utilisateur à NIP ou 2 Lire la carte # pour un utilisateur à carte Il est possible de supprimer des utilisateurs sans quitter le mode de programmation.
Déverrouiller la porte pour un utilisateur à NIP	Entrer le NIP et appuyer sur #
Déverrouiller la porte pour un utilisateur à carte	Présenter la carte

5. Spécifications

Tension de fonctionnement	12 V c.c. ± 10 %
Capacité d'utilisateurs	2,000
Distance de lecture de cartes	1,25 po à 2,4 po (3 cm à 6 cm)
Courant actif	< 60 mA
Courant de repos	25±5 mA
Charge de sortie du verrou	Max 3A
Charge de sortie de l'alarme	Max 20 mA
Température de fonctionnement	-49oF à 140oF (-45oC à 60oC)
Humidité tolérée en fonctionnement	10% - 90% R.H.
Imperméable	Conforme à l'IP 68
Durée réglable du relais de porte	0 - 99 secondes
Durée réglable de l'alarme	0 - 3 minutes
Interface Wiegand	Wiegand 26 bit
Types de montage	Verrou électrique, bouton de sortie, alarme externe, lecteur externe

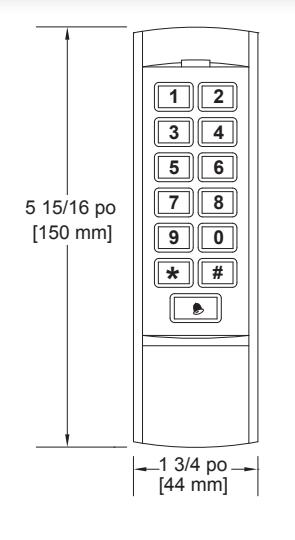

Dimensions	5 15/16 po H x 1 3/4 po L x 1 po P (150 mm x 44 mm x 25 mm)

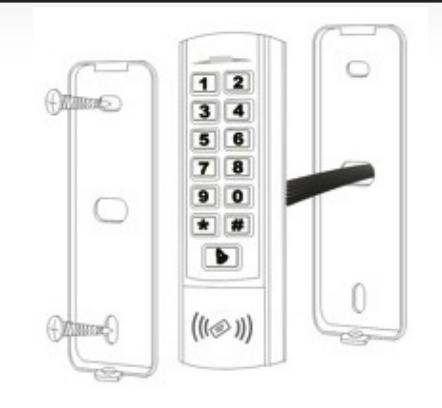

6. Installation

Retirer le panneau arrière du clavier à l'aide du tournevis spécial fourni.
Percer 2 trous dans le mur pour les vis autotaraudeuses et 1 trou pour le câble.
Placer les prises murales fournies dans les deux trous.
Fixer fermement le panneau arrière au mur à l'aide des 2 vis autotaraudeuses.
Passer le câble dans le trou destiné à celui-ci.
Fixer le clavier au panneau arrière.

7. Câblage

Couleur	Fonction	Description
Rose	SONNETTE_A	Sonnette de porte
Bleu pâle	SONNETTE_B	Sonnette de porte
Verte	D0	Sortie Wiegand D0
Blanc	D1	Sortie Wiegand D1
Gris	ALARME	Négatif d'alarme (positif d'alarme branché 12 V+)
Jaune	OUVERT	Bouton de sortie (autre extrémité mise à la TERRE)
Brun	D_IN	Interrupteur de contact de porte (autre extrémité mise à la TERRE)
Rouge	12V+	Entrée d'alimentation régulée 12 V + c.c.
Noir	TERRE	Entrée d'alimentation régulée 12 V + c.c.
Bleu	N.O.	Relais normalement ouvert
Mauve	COM	Relais commun
Orange	N.F.	Relais normalement fermé

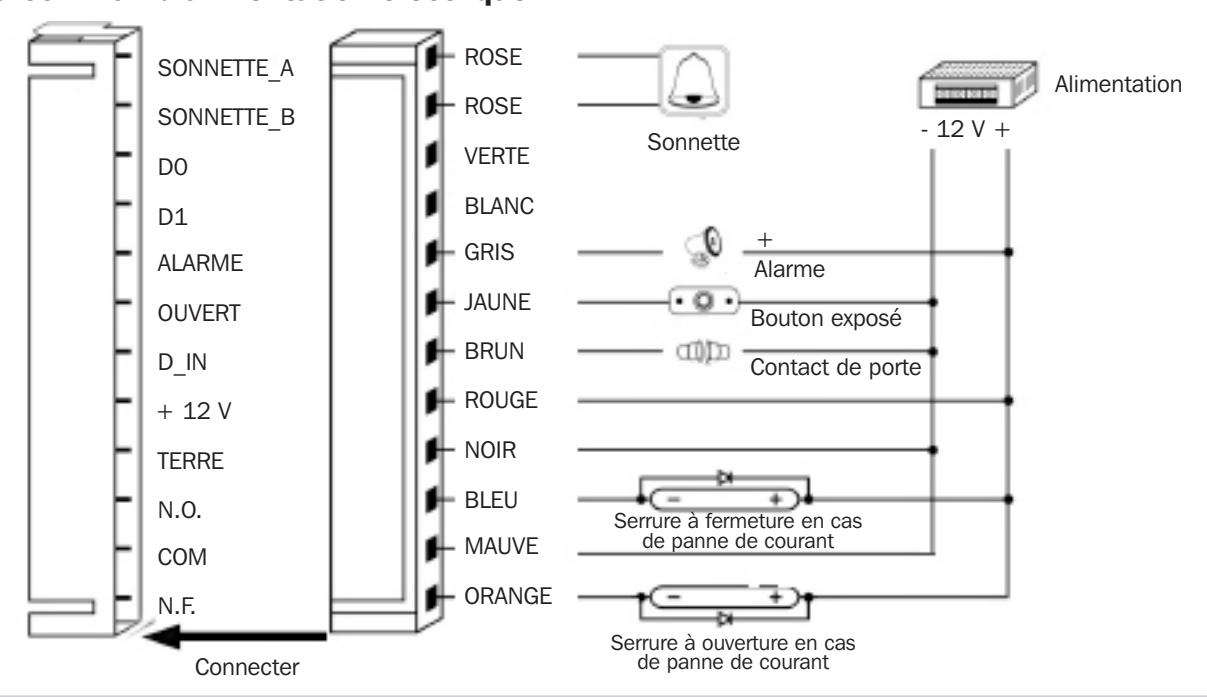

Schéma commun d'alimentation électrique :

8. Rétablissement des réglages d'usine

a. Couper l'alimentation de l'unité.
b. Appuyer sur et maintenir la touche # tout en réactivant l'alimentation.
c. Après les deux bips, libérer la touche #, le système est réinitialisé aux réglages d'usine.

Note : Seules les données d'installateur sont restaurées, les données d'utilisateur ne sont pas touchées.

9. Alarme anti-sabotage

L'unité utilise une résistance dépendant de la lumière intégrée (LDR) comme alarme anti-sabotage. Si le clavier est retiré du boîtier, l'alarme anti-sabotage s'active.

10. Indication de son et lumière

État de fonctionnement	Lumière rouge	Lumière verte	Lumière jaune	Signal sonore
En marche	-	Brillante	-	Bip
En attente	Brillante	-	-	-
Appuyer sur le clavier	-	-	-	Bip
Opération réussie	-	Brillante	-	Bip
Opération échouée	-	-	-	Bip/Bip/Bip
Entrer en mode de programmation	Brillante	-	-	-
En mode de programmation	-	-	Brillante	Bip
Quitter le mode de programmation	Brillante	-	-	Bip
Ouvrir la porte	-	Brillante	-	Bip
Alarme	Brillante	-	-	Alarme

11. Guide de programmation détaillée

11.1 Réglages de l'utilisateur

Entrer en mode de programmation	* Code maître #
	999999 est le code maître d'usine par défaut
Quitter le mode de programmation	*
Note : Il faut être dans le mode de programmation pour effectuer les fonctions suivantes.
Modifier le code maître	0 Nouveau code # Nouveau code #
	Le code maître est composé de 6 à 8 chiffres.
Réglage du mode de fonctionnement : Fixer des utilisateurs valides à carte seulement Fixer des utilisateurs valides à carte et NIP Fixer des utilisateurs valides à carte ou NIP	3 0 # Entrée par carte seulement 3 1 # Entrée par carte et NIP ensemble 3 2 # Entrée par carte ou NIP (par défaut)

Ajouter un utilisateur à NIP	1 Numéro d'ID de l'utilisateur # NIP #
	Le numéro d'ID est un nombre compris entre 1 et 2000. Le NIP est une combinaison de quatre chiffres entre 0000 et 9999 à l'exception de 1234 qui est réservé. Il est possible d'ajouter des utilisateurs sans quitter le mode de programmation comme suit : 1 ID d'utilisateur no 1 # NIP # ID d'utilisateur no 2 # NIP #
Supprimer un utilisateur à NIP	2 Numéro d'ID de l'utilisateur # Il est possible de supprimer des utilisateurs sans quitter le mode de programmation.
Modifier le NIP d'un utilisateur à NIP (Il faut avoir quitté le mode de programmation au préalable)	* Numéro d'ID de l'utilisateur # Vieux NIP # Nouveau NIP # Nouveau NIP #
Ajouter un utilisateur à carte (méthode 1) Il s'agit du moyen le plus rapide d'entrer des cartes. Le numéro d'ID	1 Lire la carte # Il est possible d'ajouter des cartes sans quitter le mode de programmation.
Ajouter un utilisateur à carte (méthode 2). Il s'agit de la façon alternative d'entrer des cartes par la méthode d'attribution d'ID d'utilisateurs. Avec cette méthode, un ID d'utilisateur est attribué à une carte. Un seul ID d'utilisateur peut être attribué par carte.	1 Numéro d'ID # Carte # Il est possible d'ajouter des utilisateurs sans quitter le mode de programmation.
Ajouter un utilisateur à carte (méthode 3) Le numéro de carte est le nombre de 5 à 8 chiffres imprimé au dos de la carte, le numéro d'ID d'utilisateur est généré automatiquement.	1 Numéro de carte # Il est possible d'ajouter des utilisateurs sans quitter le mode de programmation.
Ajouter un utilisateur à carte (méthode 4) Dans cette méthode, un ID d'utilisateur est attribué à un numéro de carte. Il est possible d'attribuer un seul ID d'utilisateur au numéro de carte.	1 Numéro d'ID # Numéro de carte # Il est possible d'ajouter des utilisateurs sans quitter le mode de programmation.
Supprimer un utilisateur à carte à partir d'une carte. Il est important de noter qu'il est possible de supprimer des utilisateurs sans quitter le mode de programmation.	2 Lire la carte #
Supprimer un utilisateur à carte à partir de l'ID de l'utilisateur. Il est possible d'utiliser cette option lorsqu'un utilisateur a perdu sa carte.	2 Numéro d'ID #
Supprimer un utilisateur à carte à partir d'un numéro de carte. Il est possible d'utiliser cette option lorsque l'utilisateur souhaite effectuer le changement, mais que la carte a été perdue.	2 Numéro de carte # À noter qu'il est possible de supprimer des utilisateurs sans quitter le mode de programmation.

Ajouter un utilisateur à carte et NIP en mode carte et NIP ( 3 1 # )
	Ajouter la carte de la même façon qu'on ajoute un util
Ajouter un utilisateur à carte et NIP	isateur de carte. Voir la page 5.
(Le NIP est une séquence de quatre chiffres en tre 0000 et 9999 à l'exception de 1234 qui est réservée.)	Appuyer sur * pour quitter le mode de programmation. Attribuer ensuite un NIP à la carte comme suit : * Lire la carte 1234 # NIP # NIP #
Modifier un NIP en mode carte et NIP (méthode 1)
Il est important de noter que cette modification doit être faite hors du mode de programmation afin que l'utilisateur puisse la faire lui-même.	* Lire la carte Vieux NIP # Nouveau NIP # Nouveau NIP #
Modifier un NIP en mode carte et NIP (méthode 2)
Il est important de noter que cette modification doit être faite hors du mode de programmation afin que l'utilisateur puisse la faire lui-même.	* Numéro d'ID de l'utilisateur # Vieux NIP # Nouveau NIP # Nouveau NIP #
Supprimer un utilisateur de carte et NIP, il suffit de 2 ID d'utilisateur # supprimer la carte.
Ajouter un utilisateur de carte en mode carte ( 3 0 # )
Ajouter et supprimer un utilisateur de carte	L'opération est la même que l'ajout et la suppression d'un utilisateur de carte 3 2 #
Supprimer TOUS les utilisateurs
Supprimer TOUS les utilisateurs. Note : Ceci supprime tous les codes d'utilisateurs.	2 0000 #
Déverrouiller la porte
Pour un utilisateur à NIP	Entrer le NIP et appuyer sur #
Pour un utilisateur à carte	Lire la carte
Pour un utilisateur à carte et NIP	Lire la carte et entrer le NIP #

11.2 Réglages de portes

Durée de délai de la sortie de relais
	* Code maître # 4 0~99 # *
Régler la durée d'amorçage du relais de porte	0-99 permet de régler la durée de relais de porte de 0 à 99 secondes
Détection de porte ouverte
Alarme de porte entrouverte. Lorsqu'utilisée avec contact magnétique optionnel ou contact magnétique intégré au verrou, si la porte est ouverte normalement, mais non fermée après 1 minute, l'alarme interne émettra au tomatiquement des bips pour rappeler à la personne de fermer la porte et continuera pendant 1 minute avant de s'éteindre automatiquement.
Alarme de porte forcée. Lorsqu'utilisé avec un contact magnétique optionnel ou un contact magnétique intégré au verrou, si la porte est ouverte de force, ou si la porte demeure ouverte 20 secondes après que la serrure élec tromécanique n'ait pas bien verrouillé, l'alarme interne et la sortie d'alarme s'activent. Il est possible de régler la durée de la sortie d'alarme de 0 à 3 minutes, et la durée par défaut est de 1 minute.
Désactiver la détection de porte ouverte. (Réglage d'usine par défaut)	6 0 #
Activer la détection de porte ouverte	6 1 #
Durée de la sortie d'alarme
Régler la durée de la sortie d'alarme (0 à 3 minutes). Le réglage d'usine par défaut est 1 minute.	5 0~3 #
Options de sortie d'alarme et de verrouillage de clavier. S'il y a 10 cartes invalides ou 10 NIP erronés dans une période de 10 minutes, le clavier se verrouillera ou l'alarme sera activée pendant 10 minutes, selon le choix parmi les options suivantes.
État normal : L'alarme n'est pas activée et le clavier n'est pas verrouillé (réglage d'usine par défaut)	7 0 # (Réglage d'usine par défaut)
Activation du verrouillage du clavier	7 1 #
Activation de l'alarme et du signal sonore intégré	7 2 #
Retirer l'alarme
Réinitialiser l'alarme de porte ouverte de force	Lire une carte valide ou Code maître #
Réinitialiser l'alarme de porte entrouverte	Fermer la porte ou Lire une carte valide ou Code maître #

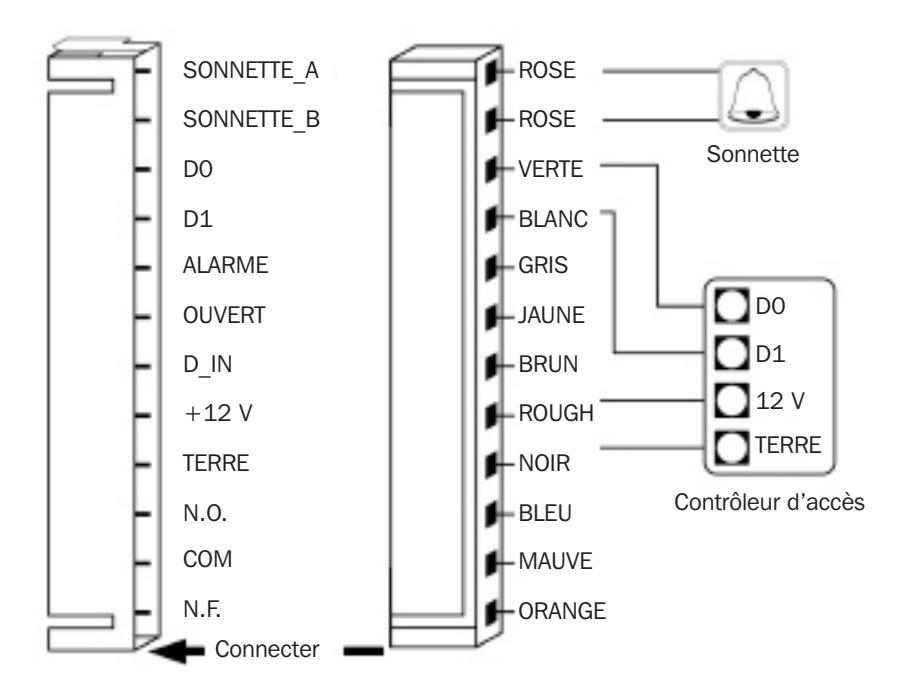

12. Branchement à un système de contrôle d'accès

Dans ce mode, le clavier procure une sortie Wiegand de 26 bits. Les lignes de données Wiegand peuvent être connectées à un contrôleur supportant le protocole Wiegand 26 bits.
