Annonciateur lumineux et Push for Emergency Assistance CM-AF540SO

Instructions d'installation

CONTENU DE L'EMBALLAGE
4	Vis inviolables #6-32 x 1 po
4	Vis à tête fraisée en acier inoxydable #6-32 x 1 po
1	Tournevis pour vis inviolables

Description

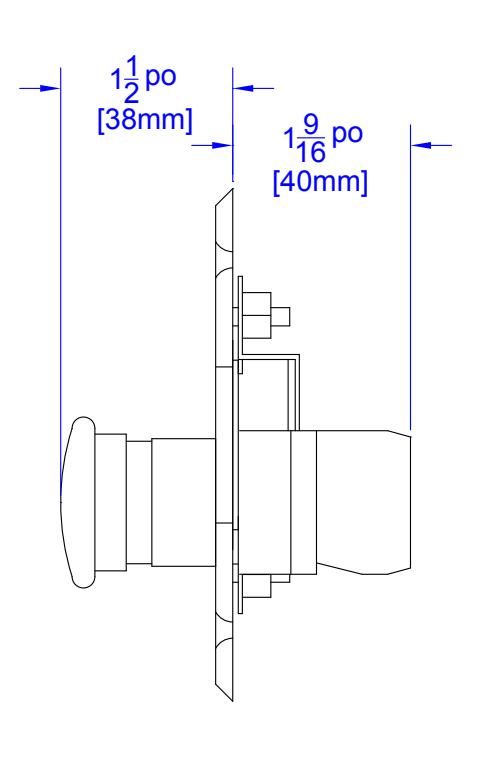

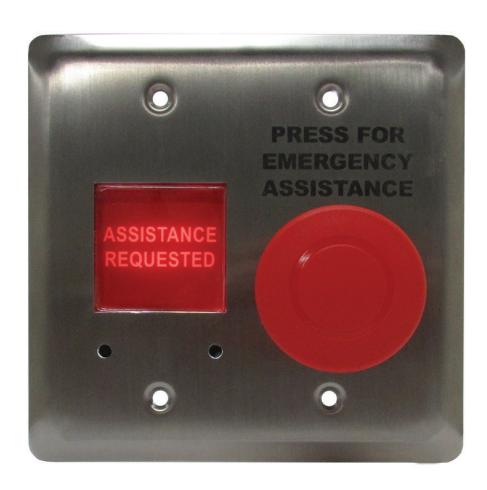

L'annonciateur lumineux CM-AF540SO Press for Emergency Assistance de CAMDEN DOOR CONTROLS est conçu pour des applications industrielles et commerciales où l'affichage lumineux et l'indication audible sont nécessaires. Le réglage du volume permet de régler la sortie d'alarme. La plaque est en acier inoxydable avec un verre carré de 1 3/8 po. L'unité nécessite une alimentation de 12/24 V c.a./c.c. pour fonctionner.

Application

L'annonciateur lumineux de Camden avec alarme est parfait pour les zones nécessitant une indication visuelle et audible de demande d'assistance d'urgence comme les toilettes et les chambres d'hôpital. Il est possible de le monter en surface ou encastré. L'annonciateur lumineux de Camden est conçu afin d'être contrôlé par des serrures électriques, des serrures électromagnétiques, des gâches électriques, des portes automatiques, et des opérateurs à faible énergie.

Câblage

Se référer au schéma de câblage ci-dessous pour obtenir les bons renseignements portant sur les connexions.

Couleur du fil	Raccordement
Noir	12/24 V c.a./c.c. +/- 10 %
Noir	Commun

AVERTISSEMENT :

Ne PAS mettre l'unité sous tension tant que les raccordements ne sont pas tous terminés.

Installation

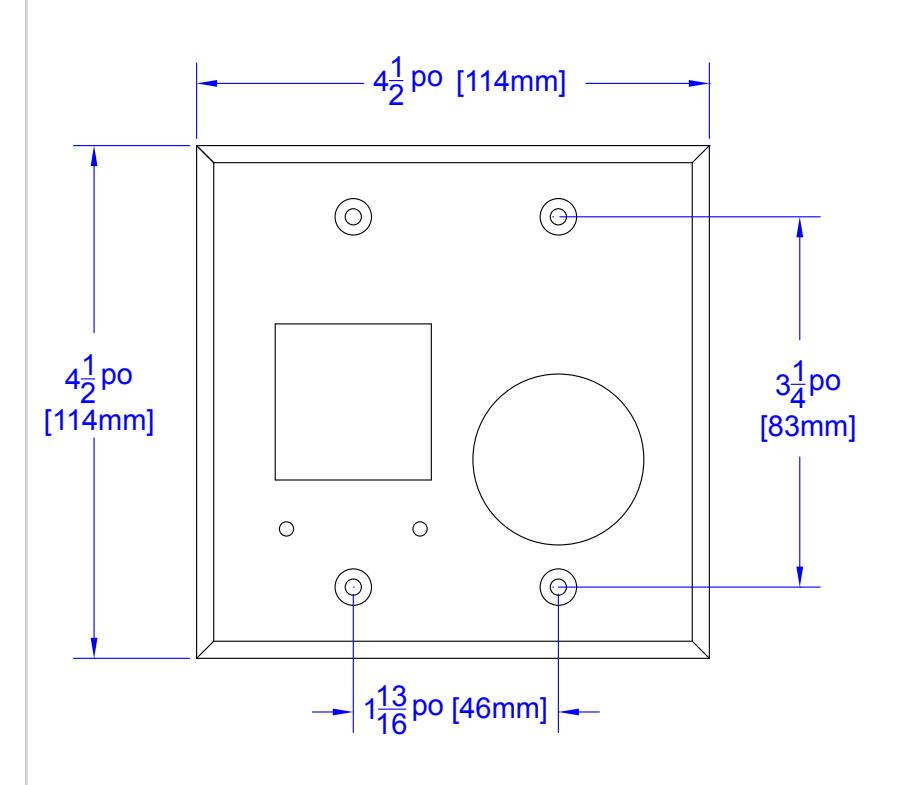

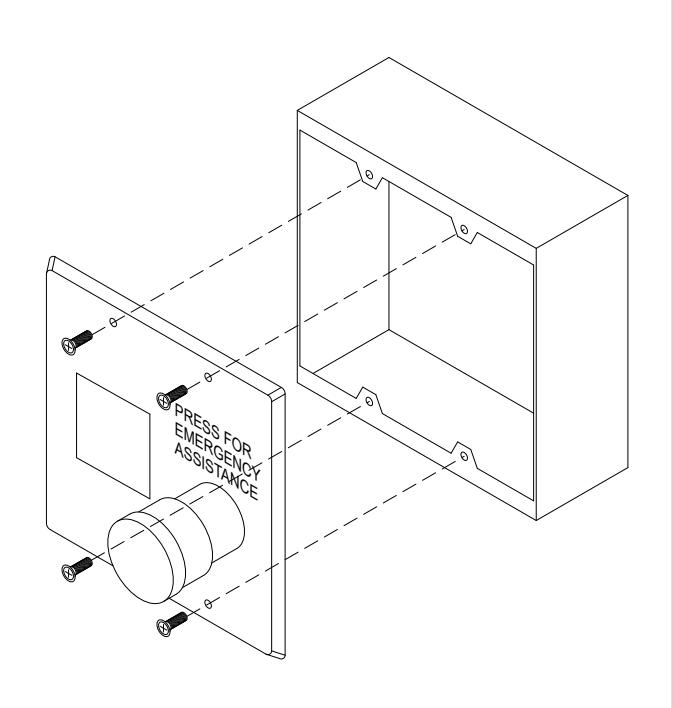

Le CM-AF540SO est fourni avec une plaque en acier inoxydable pouvant facilement être montée sur un coffret électrique à commande double.

Instructions d'installation du CM-AF540S0

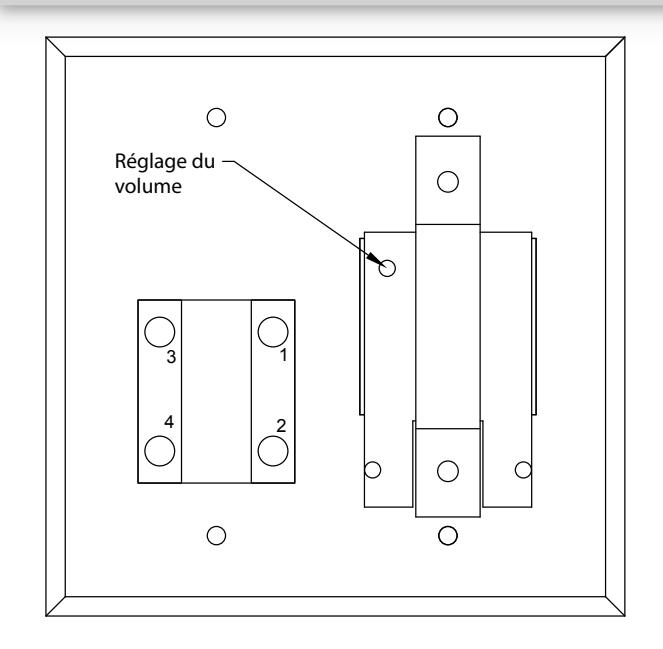

Réglage du volume

Tourner le réglage du volume dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens contraire des aiguilles d'une montre pour le baisser. Tourner le réglage du volume complètement dans le sens contraire des aiguilles d'une montre pour couper l'alarme.

Instructions d'installation du CM-AF540SO
