Dispositifs d'activation de portes

CM-AF142SO

Plafonnier multicouleur à commande unique, doté d'un résonateur INSTRUCTIONS D'INSTALLATION

CONTENU DE L'EMBALLAGE

• (1) Joint d'étanchéité en mousse
  • (1) Lentille
• (1) Joint torique (1) Jeu d'étiquettes
• (1) Vis de blocage à tête étoilée de diamètre no 2 et 28 filets/po x 5/16 po de longueur
• (1) Base de la lampe DEL
• (2) Prise de courant pour mur de béton
• (2) Vis autotaraudeuses no 6 x 3/4 po de longueur
• (4) Capuchons de connexion
• (2) Prises pour cloison sèche de 3/16 po

1. DESCRIPTION GÉNERALE

Le plafonnier multicouleur Camden CM-AF142SO procure des affichages visuels et des messages sonores. Il s'installe sur un boîtier électrique de base à commande unique. Les DEL à forte intensité lumineuse ainsi que le garde-vue de forme conique tronquée assurent un éclairage visible à chaque extrémité d'un couloir. Le vibreur piézo-électrique intégré génère un volume sonore réglable allant jusqu'à 93 dB à 1 mètre de distance (3 pieds).

2. PARAMÈTRES TECHNIQUES

Tension d'entrée	12 à 24V CA/CC
Éclairage	Diodes DEL à forte intensité lumineuse
Résonateur	Vibreur piézo-électrique, 93 dB max. à 1 m (3 pi)
Appel de courant	Maximum de 70 mA par fil de couleur. Maximum pour plus ieurs fils de couleur jumelés = 130 mA.

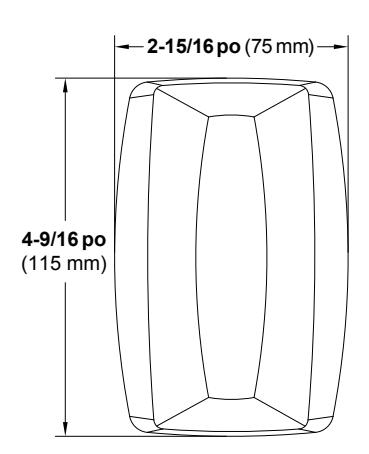

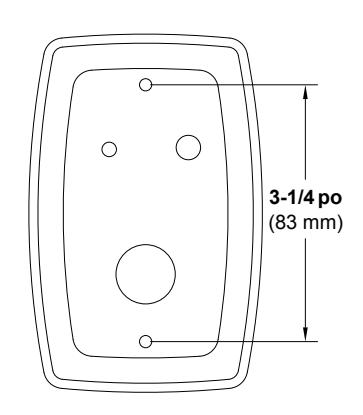

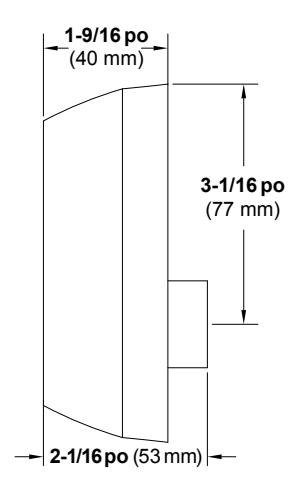

Dimensions	4 9/16 po H x 2 15/16 po W (115 mm x 75 mm)

3. RÉGLAGE DU VOLUME SONORE

À l'aide d'un petit tournevis à tête étoilée, tourner doucement dans le sens antihoraire le réglage du volume pour baisser le son et dans le sens horaire pour monter le volume sonore.

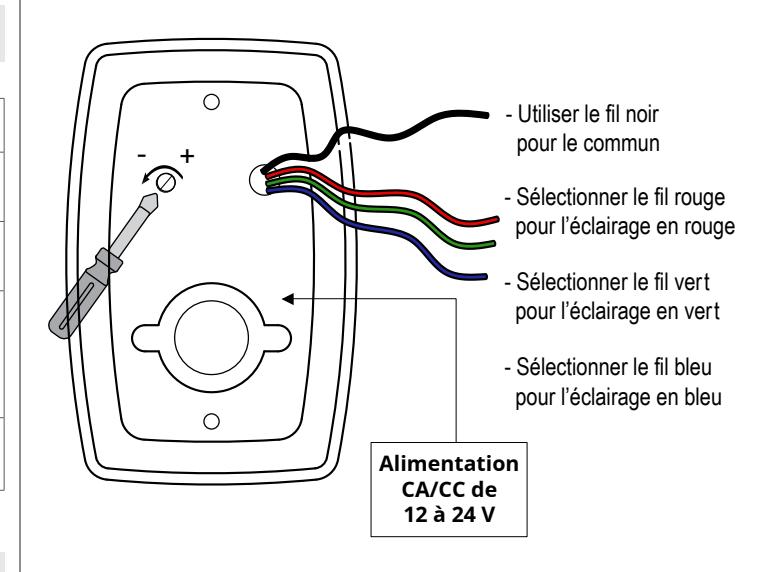

4. CÂBLAGE

Le câblage du plafonnier multicouleur Camden CM-AF142SO s'effectue facilement grâce aux deux des quatre fils à code de couleur fournis; Noir (NO), Rouge (RGE), Vert (VRT) et Bleu (BLU). En utilisant le fil noir (NO) pour le commun et en sélectionnant un des trois fils de couleur pour fermer le circuit, ceci détermine la couleur de l'éclairage du plafonnier. La borne du fil noir et n'importe lequel des fils à code de couleur peut être raccordé à une source d'alimentation CA ou CC à 12 ou 24 V de tension.

5. INSTALLATION

Le plafonnier CM-AF142SO s'installe sur un boîtier électrique de base à commande unique.

Fréquence de clignotement: Augmenter ou diminuer la fréquence de clignotement en tournant doucement le potentiomètre à l'aide d'un petit tournevis.

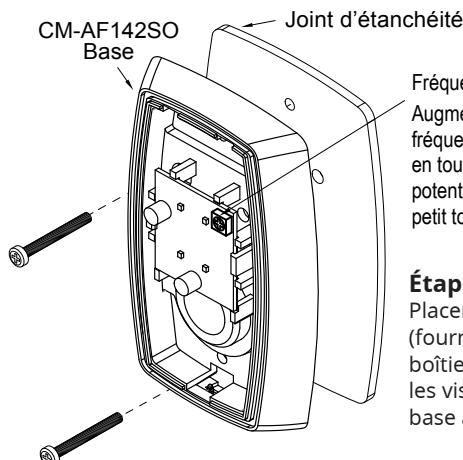

Étape 1

Placer le joint d'étanchéité (fourni) entre la base et le boîtier électrique. Utiliser les vis 6-32 pour fixer la base au boîtier électrique.

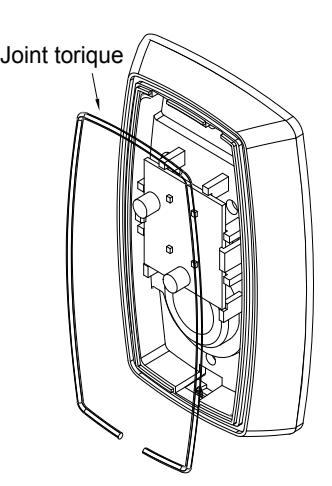

Étape 2

Introduire le joint torique dans la rainure du dessus de la base. Le joint torique ne fait pas complètement le tour de la base. Vous devez laisser une petite ouverture vers le fond de la base.

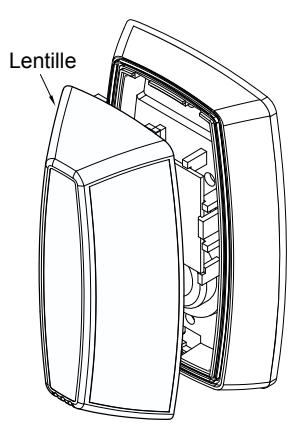

Étape 3 Installer la lentille en introduisant le grand onglet du fond en premier. Les onglets du haut s'emboîteront sans avoir besoin de forcer.

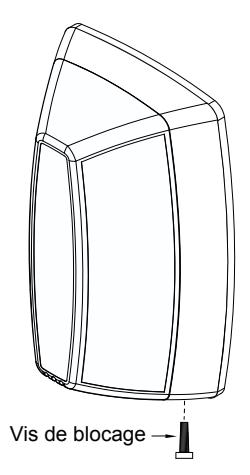

Étape 4 Installer les vis de blocage à

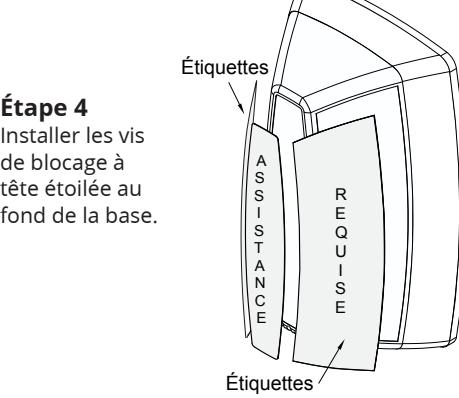

Étape 5 Appliquer les étiquettes prescrites

sur la lentille.

Call: 1.877.226.3369 / 905.366.3377 Visit: www.camdencontrols.com

Fichier: CM-AF142SO-Manual-R2-FR.indd

Revision: 01/11/2019 Pièce no.: 40-82B228F
