CM-AF141SO Plafonnier à DEL à commande unique, avec sonnerie

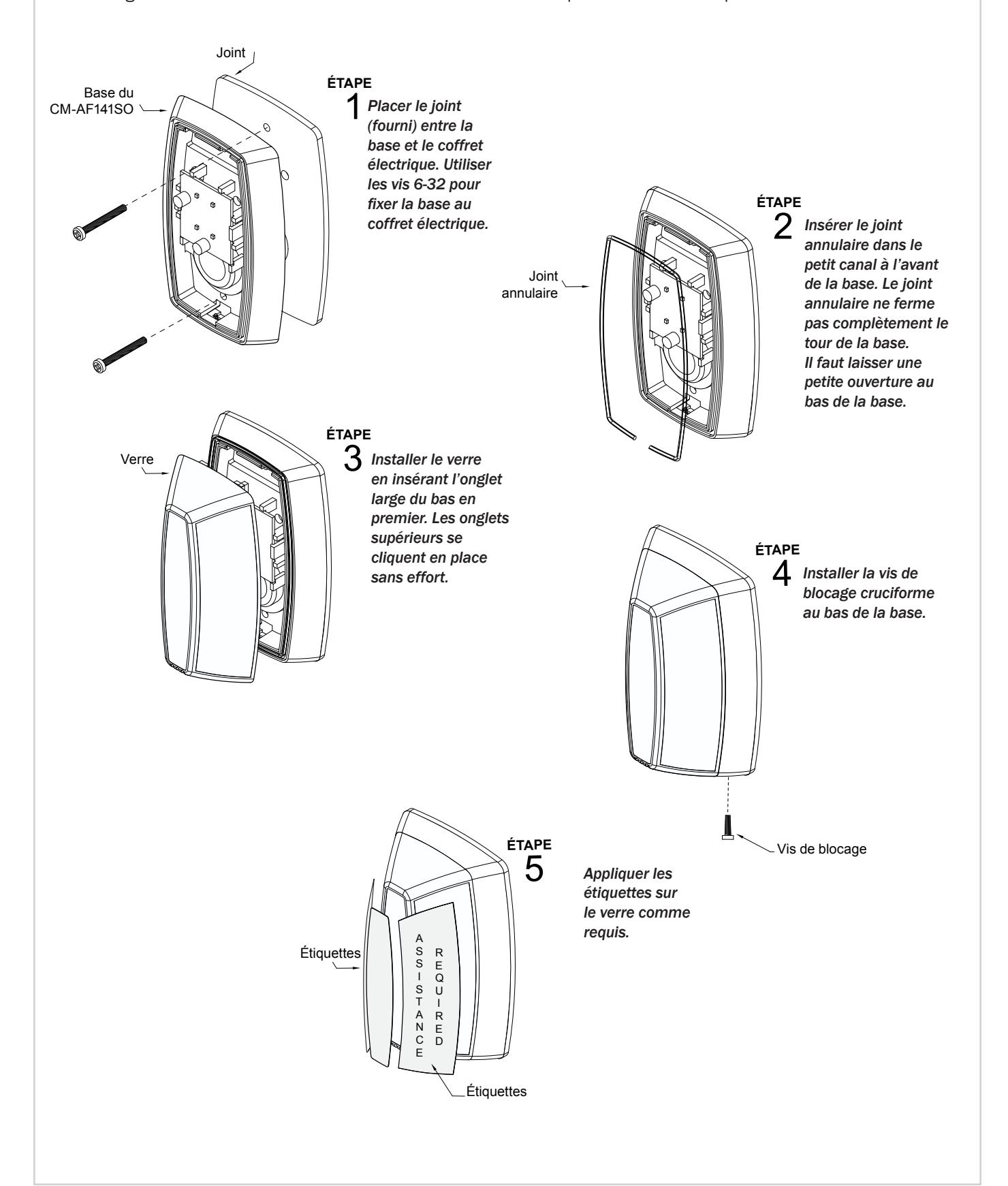

Instructions d'installation

CONTENU DE L'EMBALLAGE

1 Joint d'étanchéité en mousse
1 Joint annulaire
1 Ensemble d'étiquettes
1 Base à DEL
1 Verre
1 Vis de blocage cruciforme 2-28 x 5/16 po
2 Prises murales pour béton
2 Prises murales pour cloison sèche de 3/16 po
2 Capuchons de connexion
2 Vis autotaraudeuses #6 x 3/4 po
2 Vis 6-32 x 3/4 po

CM-AF141SO

Description

La lampe de couloir CM-AF141SO de Camden procure une annonciation visuelle et audible. Le montage se fait sur un coffret électrique à commande unique standard. Les DEL ultras brillantes situées autour de la lampe en forme de coin donnent un bon éclairage visible d'une extrémité ou l'autre d'un couloir. La sonnerie piézoélectrique intégrée à volume réglable a une puissance maximale de 93 dB à 1 mètre (3 pieds).

Spécifications

Tension : 12 - 24 V c.a./c.c. Éclairage : DEL ultras brillantes

Sonnerie : Piézoélectrique, 93 dB à 1 mètre

(3 pieds)

Courant

nominal : 70 mA max

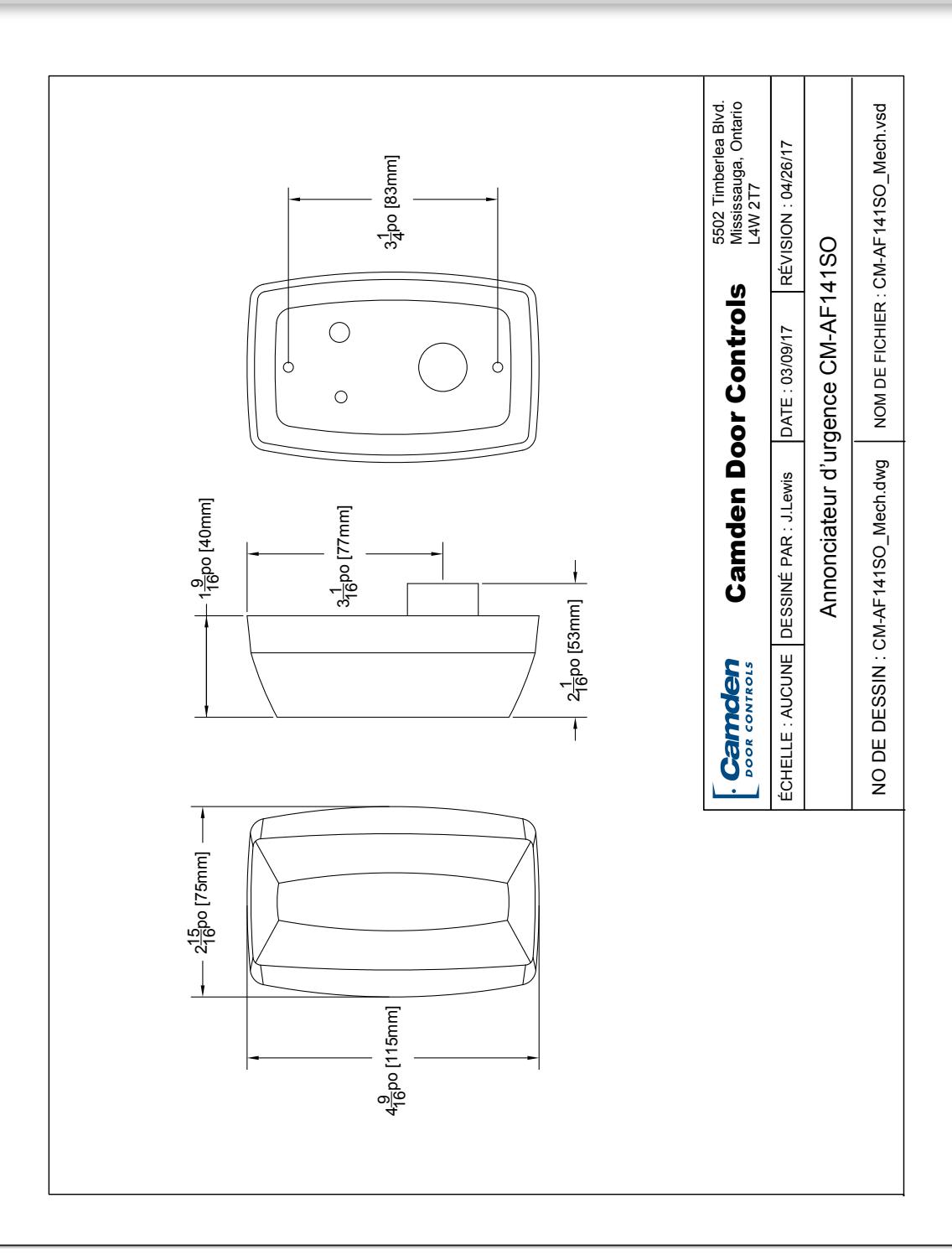

Dimensions : 4 9/16 po x 2 15/16 po

(115 mm x 75 mm)

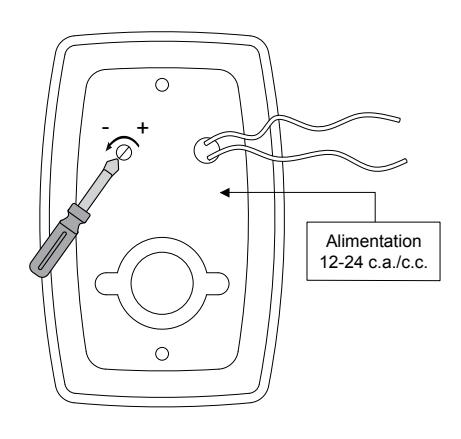

Câblage

La lampe de couloir CM-AF141SO de Camden est facile à câbler à l'aide des 2 fils non polarisés fournis. Il est possible de brancher les 2 fils noirs à une source d'alimentation c.a. ou c.c.fournissant 12 ou 24 V.

Réglage du volume de la sonnerie

Tourner délicatement la vis de réglage du volume dans le sens contraire des aiguilles d'une montre à l'aide d'un petit tournevis cruciforme pour réduire le volume et dans le sens des aiguilles d'une montre pour augmenter le volume.
