Dispositifs d'activation de portes

CM-9800

Commutateur à bouton tactile

INSTRUCTIONS D'INSTALLATION

SL NO Nom du composant Quantité
1 Prise murale 6 mm 3
2 Vis de fixation au mur 4 x 30 mm 3
3 Vis anti-effraction de 3 x 6 mm 1
4 Diode IN4007 1
5 Condensateur 470nf 1
6 Résistance 10 k 1/2 w 1
7 Tournevis pour vis anti-effraction 1
8 Vis mécanique 6-32 x 1 po 2
9 Gabarit de montage 1

1. DESCRIPTION GÉNÉRALE

CM-9800 est un commutateur de demande d'ouverture qui fonctionne indépendamment (mode autonome) ou qui peut être aussi relié en passant par un contrôleur pour permettre la sortie d'une aire sécurisée (signal de bouton-poussoir). Le boîtier mince en métal matricé du CM-9800 allie l'élégance et l'esthétique à la robustesse et à la fiabilité.

2. PARAMÈTRES TECHNIQUES

Tension d'entrée
12 à 24 V CA/CC
Consommation de courant Max. 65 mA
Sortie relais 2 A à 24 V CC/120 V CA
Réglage du temps de relais 0,5 à 60 secondes ou bascule
(Activation/Désactivation)
Témoins DEL Orange, rouge, vert
Commande DEL Oui par commutateur DIP
Sécurité Yes
Rétroéclairage
Activation/Désactivation
Oui par commutateur DIP
Avertisseur
Activation/Désactivation
Oui par commutateur DIP
Température de fonctionnement -4 °F à 122 °F (-20 °C à 50 °C)
Humidité de fonctionnement Sans condensation jusqu'à 95 %
Boîtier Alliage d'aluminium matricé
Plaque tactile Acier doux peint
Protection IP66
Dimensions 3.34 po H x 4.5 po L x 1/32 po
(85 mm x 116.6 mm x 22.6 mm)

/3 Option graphique /7 Option graphique

3. MONTAGE

  • 1. Repérer un endroit adéquat sur le mur ou une surface plane.

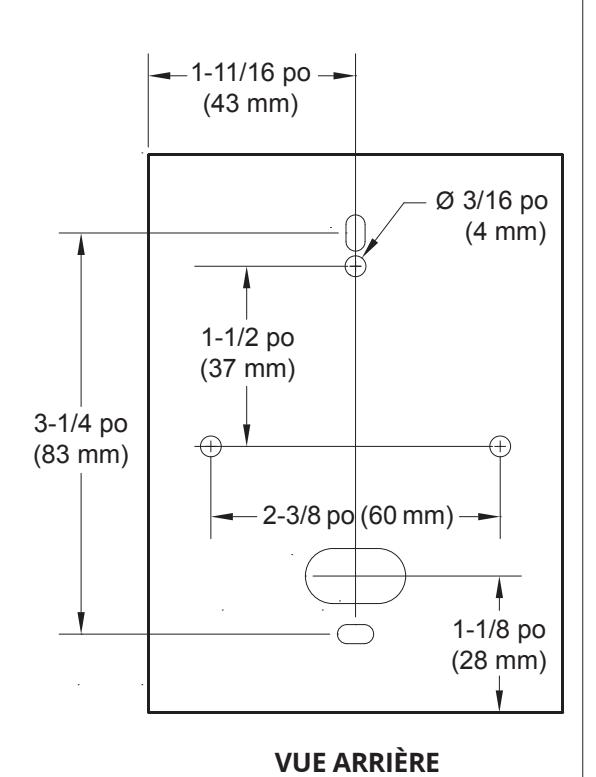

  • 2. Coller le gabarit de perçage fourni sur l'endroit retenu. Percer 3 trous selon les indications du schéma.
  • 3. Introduire 3 pièces de 6 mm pour l'ancrage dans les murs.
  • 4. Tirer les câbles dans les orifices fournis dans la plaque arrière.
  • 5. Fixer solidement la plaque arrière à l'aide de 3 vis noyées de 4 x 30 mm
  • 6. Raccorder les fils.
  • 7. Après le câblage, placer le boîtier sur la plaque arrière déjà installée et guider la fente sur la languette de la plaque arrière et la glisser vers le bas.
  • 8. Visser le bas du boîtier à la plaque arrière avec des vis antieffraction M3 x 6 mm à l'aide du tournevis pour vis antieffraction fourni.

Remarque importante : Plusieurs couches de protection sont fournies contre les courants transitoires découlant des décharges statiques, de la foudre et des pointes de tension. La mise à la terre doit être faite dans les règles de l'art pour que la protection soit pleinement opérante.

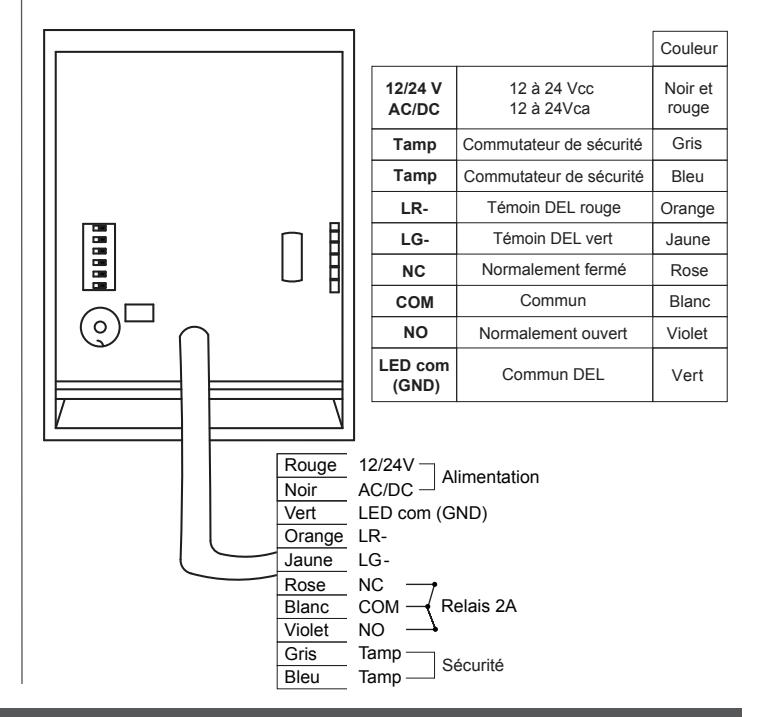

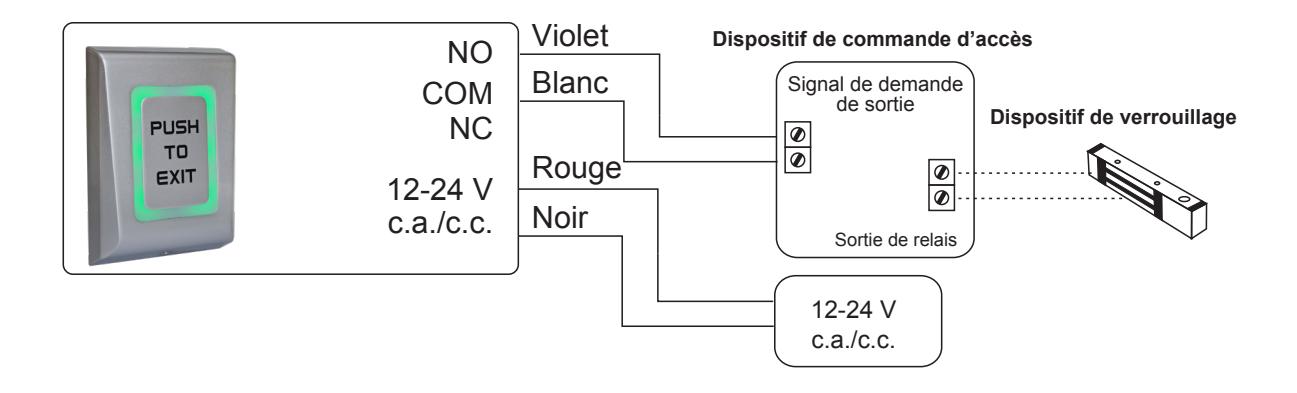

RACCORD À L'ACCÈS DU PANNEAU DE COMMANDE

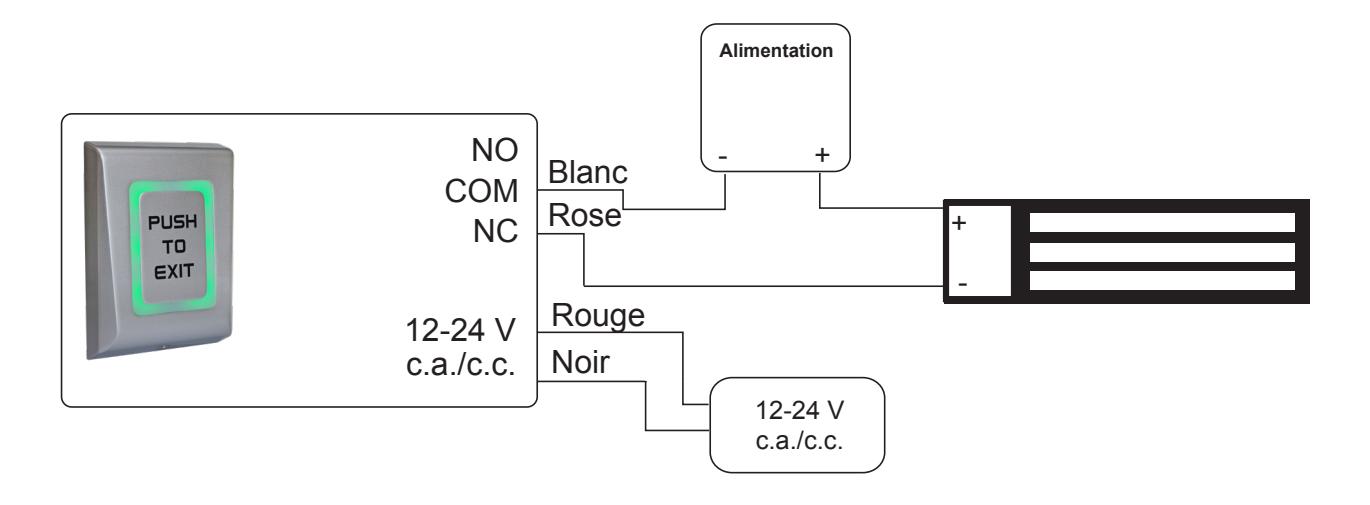

RACCORD DE SORTIE POUR LE DISPOSITIF CC — OUVERTURE EN CAS DE PANNE DE COURANT

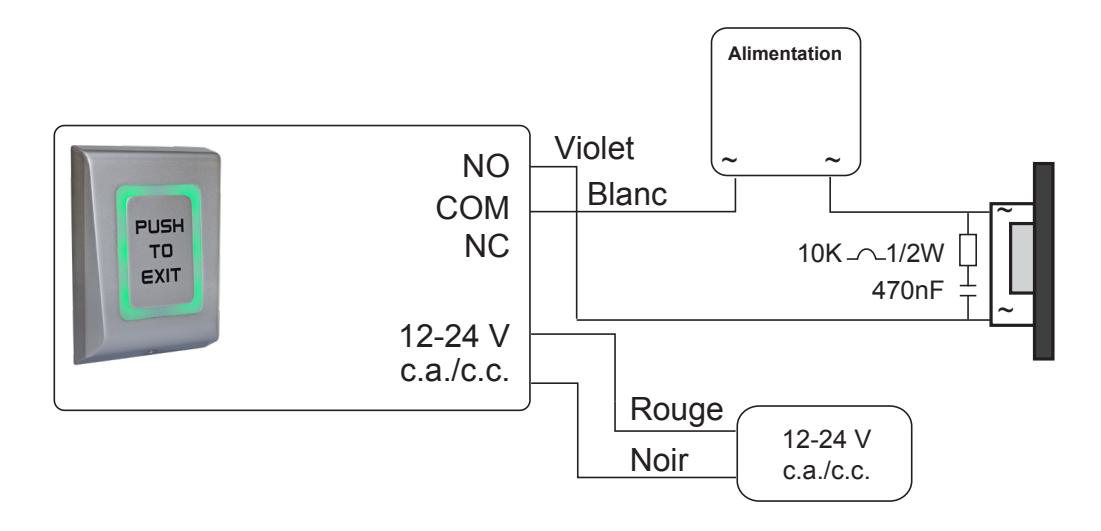

RACCORD DE SORTIE POUR LE DISPOSITIF CA — FERMETURE EN CAS DE PANNE DE COURANT

RÉGLAGES DE COMMUTATEUR DIP

  • 1 Délai de relais (0,5 à 60 secondes ou mode en bascule)
  • 2 Inutilisé
  • 3 Avertisseur Activation/Désactivation
  • 4 Rétroéclairage Activation/Désactivation
  • 5 Commandes DEL
  • 6 État par défaut État du signal du contrôleur pour les DEL

RÉGLAGE DE LA MINUTERIE – COMMUTATEUR DIP 1

Le CM-9800 fonctionne en mode bascule ou pulsé. Le délai est réglé par le réglage du commutateur DIP 1 .

ACTIVER le commutateur 1. L'unité commencera à émettre des bips sonores. Compter le nombre de bips et les arrêter en DÉSACTIVANT le commutateur 1. Le nombre de bips définit le délai des relais, selon le tableau ci-dessous (2 bips - 0,5 sec, 3 bips - 1 sec...).

Commutateur 1 Nombre de bips Délai
ACTIVÉ 1 bip Mode bascule
(mode Activé/Désactivé)
ACTIVÉ 2 bips 0,5 seconde
ACTIVÉ 3 bips 1 seconde
ACTIVÉ 4 bips 2 secondes
ACTIVÉ 5 bips 5 secondes
ACTIVÉ 6 bips 10 secondes
ACTIVÉ 7 bips 15 secondes
ACTIVÉ 8 bips 30 secondes
ACTIVÉ 9 bips 45 secondes
ACTIVÉ 10 bips 60 secondes

AVERTISSEUR, RÉTROÉCLAIRAGE ET COMMANDE DEL

Position 3, 4, 5 et 6 sur l'interrupteur DIP

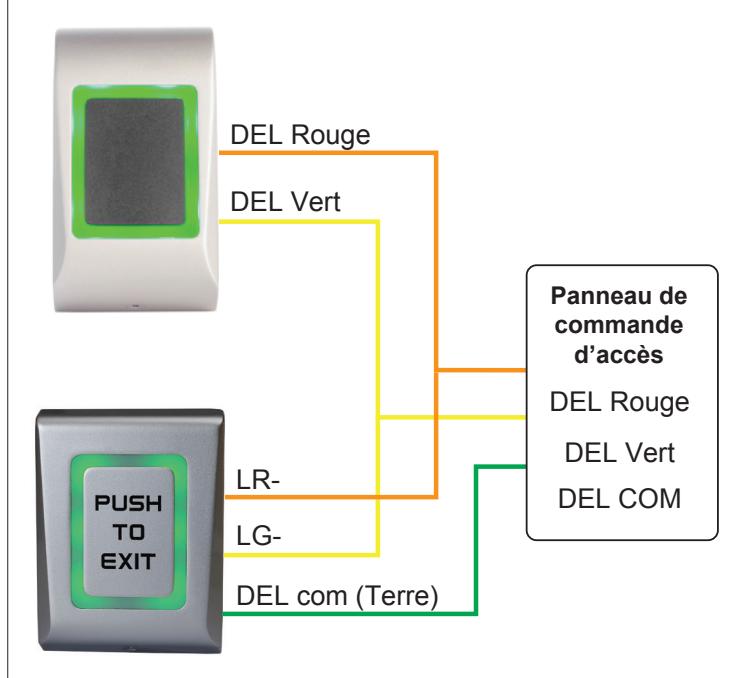

Exemple d'un témoin lumineux DEL commandé de l'extérieur, où le témoin lumineux du bouton de sortie suit le témoin lumineux du lecteur.

SW3 Avertisseur SW 4
Rétroéclairage
SW 5
Commande
DEL
SW 6
État par
défaut
Relais Câble
vert
jaune
Câble
rouge-orange
Rétroéclairage
ACTIVÉ ACTIVÉ - - - - - - -
DÉSACTIVÉ DÉSACTIVÉ - - - - - - -
- - DÉSACTIVÉ DÉSACTIVÉ - ACTIVÉ - - Vert
- - DÉSACTIVÉ DÉSACTIVÉ - DÉSACTIVÉ - - Sans éclairage
- - ACTIVÉ DÉSACTIVÉ - ACTIVÉ - - Vert
- - ACTIVÉ DÉSACTIVÉ - DÉSACTIVÉ - - Rouge
Maximum par défaut
- - ACTIVÉ ACTIVÉ DÉSACTIVÉ - Maximum Maximum Orange
- - ACTIVÉ ACTIVÉ DÉSACTIVÉ - Minimum Maximum Vert
- - ACTIVÉ ACTIVÉ DÉSACTIVÉ - Maximum Minimum Rouge
- - ACTIVÉ ACTIVÉ DÉSACTIVÉ - Minimum Minimum Sans éclairage
Maximum par défaut
- - DÉSACTIVÉ ACTIVÉ DÉSACTIVÉ - Maximum Maximum Sans éclairage
- - DÉSACTIVÉ ACTIVÉ DÉSACTIVÉ - Minimum Maximum Vert
- - DÉSACTIVÉ ACTIVÉ DÉSACTIVÉ - Maximum Minimum Rouge
- - DÉSACTIVÉ ACTIVÉ DÉSACTIVÉ - Minimum Minimum Orange
Minimum par défaut
- - ACTIVÉ ACTIVÉ ACTIVÉ - Maximum Maximum Sans éclairage
- - ACTIVÉ ACTIVÉ ACTIVÉ - Minimum Maximum Vert
- - ACTIVÉ ACTIVÉ ACTIVÉ - Maximum Minimum Rouge
- - ACTIVÉ ACTIVÉ ACTIVÉ - Minimum Minimum Orange
Minimum par défaut
- - DÉSACTIVÉ ACTIVÉ ACTIVÉ - Maximum Maximum Orange
- - DÉSACTIVÉ ACTIVÉ ACTIVÉ - Minimum Maximum Rouge
- - DÉSACTIVÉ ACTIVÉ ACTIVÉ - Maximum Minimum Vert
- - DÉSACTIVÉ ACTIVÉ ACTIVÉ - Minimum Minimum Sans éclairage

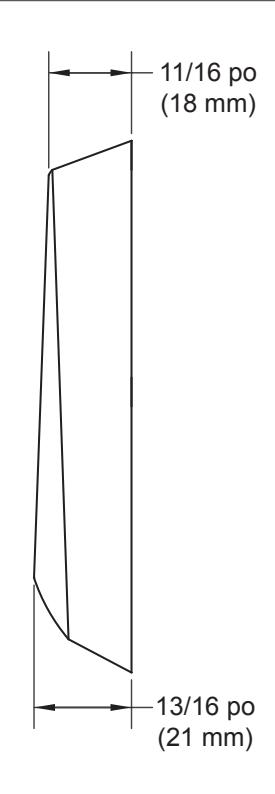

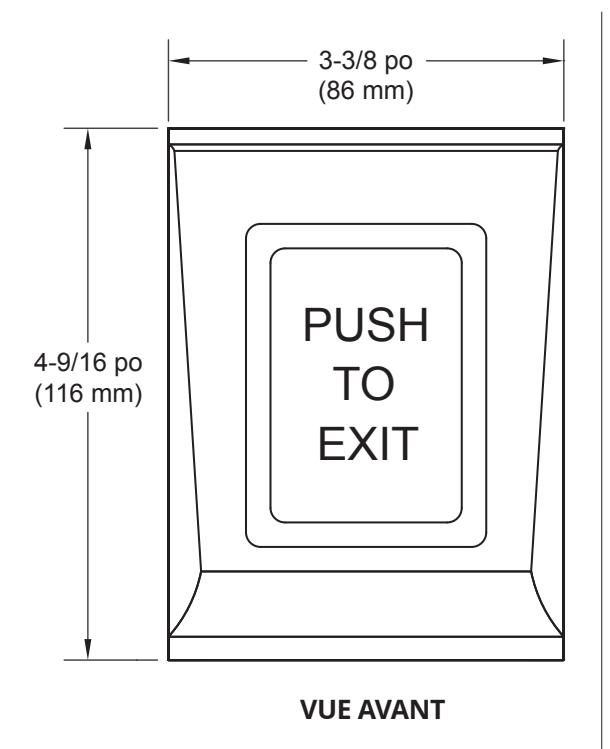

VUE DE CÔTÉ
