CX-WEC10 Emergency Call System Kit

Open the original PDF document

View PDF

( Compliant

IN THE EVENT OF AN EMERGENCY PUSH EMERGENCY BUTTON AND AUDIBLE AND VISUAL SIGNAL WILL ACTIVATE

CX-WEC10K2

CX-WEC SERIES

EMERGENCY CALL SYSTEMS FOR UNIVERSAL AND BARRIER FREE RESTROOMS

FEATURES

  • COMPLETE EQUIPMENT PACKAGES SPECIFICALLY DESIGNED TO MEET THE REQUIREMENTS OF ONTARIO REG. 368/13 AMENDMENT TO 2012 OBC FOR BARRIER FREE & UNIVERSAL RESTROOMS.
  • DESIGNED FOR UNIVERSAL RESTROOMS WITH OR WITHOUT LOW ENERGY DOOR OPERATORS
  • FOR USE WITH CAMDEN CX-WC SERIES BARRIER FREE RESTROOM CONTROL KITS.
  • AUDIRLE AND VISUAL ANNUNCIATION OUTSIDE RESTROOM OF AN EMERGENCY CONDITION
  • WITH 'PUSH/PULL' 'PRESS FOR EMERGENCY ASSISTANCE' MAINTAINED MUSHROOM PUSH BUTTON OR WITH LATCHING RELAY FOR USE WITH MOMENTARY SWITCHES, INCLUDING TAPE (RIBBON) SWITCHES
  • 3 YEAR WARRANTY

DESCRIPTION

Camden Door Controls CX-WEC Series offer a range of components and complete equipment packages designed to meet building code requirements for universal restrooms. Emergency call system kits include a push/pull mushroom 'PRESS FOR ASSISTANCE' push button, or the option to use a momentary switch. Audible and visual annunciation of the request for assistance is provided inside the restroom by a flush mount single gang LED annunciator with adjustable sounder, and outside the restroom by a single gang dome light with adjustable sounder. If activation and annunciation in one product is desired, a double gang mushroom button and LED annunciator combo unit is offered. All equipment packages include an 'IN THE EVENT OF AN EMERGENCY' instructional sign, with 1" (25mm) lettering, as required by code. CX-WEC Series emergency call systems are available in English, French and Bilingual.

APPLICATION

Camden Door Controls CX-WEC Series emergency call systems and components are specifically designed to meet the latest requirements of Ontario regulation 368/13 amendment to the 2012 Ontario Building Code, for barrier free and universal restrooms. They are designed for universal restrooms with or without low energy door operators. System kits include a wide selection activation switches, audible and visual annunciation and signage.

COMPONENTS

See individual product spec sheets for a complete list of product information for each model shown.

CM-450R/12

CM-AF501SO

1-5/8" MUSHROOM PUSH BUTTON, PUSH/PULL, 'PRESS FOR EMERGENCY ASSISTANCE'

  • PUSH/PULL MAINTAINED OPERATION
  • SINGLE GANG STAINLESS STEEL FACEPLATE
  • 5 INPUTS, INCLUDING A 'WET' INPUT

• WHITE OUT 'ASSISTANCE REQUESTED' MESSAGE ONLY LEGIBLE UPON

• SINGLE GANG LED ANNUNCIATOR WITH

• LARGE 3 SEGMENT DISPLAY IS EASIER TO VIEW AND UNDERSTAND, THAN COMPETITIVE MODELS.

• SINGLE GANG HEAVY DUTY BRUSHED STAINLESS STEEL FACEPLATE • SUPER BRIGHT LED ILLUMINATION • FIELD ADJUSTABLE 85 DB PIEZO SOUND ALERT, DESIGNED TO CONFIRM REQUEST

CM-450R/12

CM-AF501SO

CM-AF540SO

ACTIVATION

ADJUSTABLE SOUNDER

DOUBLE GANG 'PRESS FOR EMERGENCY ASSISTANCE' PUSH BUTTON & LED ANNUNCIATOR

  • DOUBLE GANG, COMBINING ACTIVATION AND ANNUNCIATION IN ONE DEVICE
  • 1-5/8" MAINTAINED MUSHROOM PUSH BUTTON
  • SUPER BRIGHT LED ILLUMINATION
  • WHITE OUT 'ASSISTANCE REQUESTED' MESSAGE ONLY LEGIBLE UPON ACTIVATION

CM-AF54OSO

CM-AF141SO / CM-AF142SO

'ASSISTANCE REQUIRED' DOME LIGHT WITH ADJUSTABLE SOUNDER

SINGLE GANG LED ANNUNCIATOR WITH ADJUSTABLE SOUNDER

  • CM-AF141S0: WHITE ONLY
  • CM-AF142S0: RED/BLUE/GREEN/WHITE
  • WEATHER AND VANDAL RESISTANT
  • LOUD 93 DB PIEZO SOUNDER, WITH VOLUME ADJUSTMENT
  • SUPER BRIGHT LED ILLUMINATION
  • 'ASSISTANCE REQUIRED' TEXT ON LENS (ENG., FR. AND BILINGUAL)
  • FOR INDOOR OR OUTDOOR USE
  • 4"W X 5 1/2"H DRESS PLATE INCLUDED

CM-AF141SO

CM-AF142SO

CM-8010/13

CM-1205/14

MOMENTARY, 'PRESS FOR RESET' 1" RED PUSH BUTTON

  • CONVENIENT RESET OF EMERGENCY CALL SYSTEM WHEN UTILIZING MOMENTARY 'PRESS FOR EMERGENCY ASSISTANCE' SWITCHES.
  • VANDAL RESISTANT, CAST ALUMINUM FACEPLATE WITH METAL BUTTON COLLAR
  • LASER ETCHED GRAPHIC TEXT

CM-8010/13

• SOLID BRASS MORTISE KEY CYLINDER WITH 2 KEYS MOMENTARY, 'W/C SYSTEM RESET' FLUSH MOUNT KEY SWITCH, WITH CYLINDER & KEYS • SECURE RESET OF EMERGENCY CALL SYSTEM

  • WHEN UTILIZING MOMENTARY 'PRESS FOR EMERGENCY ASSISTANCE' SWITCHES.
  • LASER ETCHED GRAPHIC TEXT
  • HEAVY GAUGE STAINLESS STEEL FACEPLATE

CM-1205/14

CX-LRS12/CX-LRS24

LATCHING RELAY ASSEMBLY FOR EMERGENCY CALL SYSTEM

  • FOR USE WITH MOMENTARY 'PRESS FOR ASSISTANCE' SWITCHES
  • SELECTION OF 12V OR 24V LATCHING RELAYS

CM-LRS-12

CM-SE21A / CM-SF20A

INSTRUCTIONAL SIGNAGE FOR UNIVERSAL RESTROOMS

  • COMPLIES WITH ONTARIO BUILDING CODE REQUIREMENTS
  • WHITE, 1/16"(1.6MM) THICK PANEL, 6"H X 10 5/8"W, (152MM X 270 MM)
  • FIRE RATED EXPANDED PVC
  • RED 1" (25MM) LETTERING
  • EASILY MOUNTS TO WALL (GLUE OR SCREWS)

IN THE EVENT OF AN EMERGENCY PUSH EMERGENCY BUTTON AND AUDIBLE AND VISUAL SIGNAL WILL ACTIVATE

CM-SE21A

DANS LE CAS D'UNE URGENCE POUSSER LE BOUTON D'URGENCE POUR ACTIVER LE SIGNAL SONORE ET VISUEL

CM-SF20A

SPECIFICATIONS

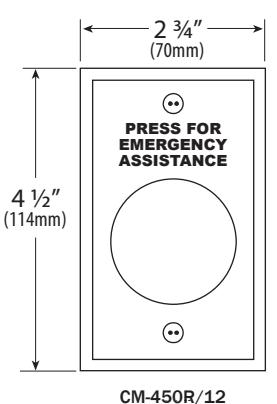

CM-450R/12

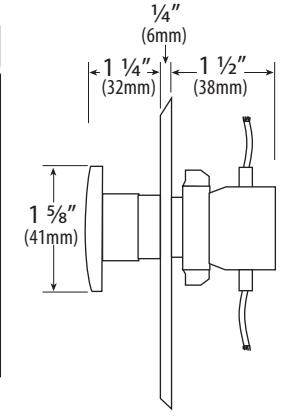

MUSHROOM PUSH BUTTON, PUSH/PULL, 'PRESS FOR EMERGENCY ASSISTANCE'

VOLTAGE: 12/24V AC/DC

CONTACT TYPE: DPST, MAINTAINED

CONTACT RATING: 10 AMPS

STD. FINISH: STAINLESS STEEL

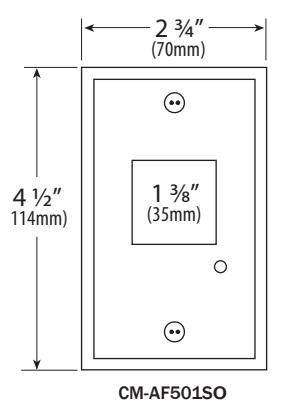

CM-AF501S0

VOLTAGE: 12/30V AC/DC CURRENT DRAW: 30 - 75MA

SOUNDER: ADJUSTABLE, 85DB @ 10CM MAX.

STD. FINISH: STAINLESS STEEL

CM-1205/14

VOLTAGE: 12/24V AC/DC

CONTACT TYPE: SPST MOMENTARY, N/C

CONTACT RATING : 6 AMPS

DOOR CONTROLS

SWITCH LIFE: ALL: 100,000 CYCLES

STD. FINISH: STAINLESS STEEL

2 3/4" (70mm)

CM-1205/14

5502 Timberlea Blvd. Mississauga, ON Canada L4W 2T7 • Toll Free: 1 877 226-3369 (CAMDEN9) Tel: (905) 366-3377 • Fax: (905) 366-3378 • E-mail: info@camdencontrols.com • www.camdencontrols.com

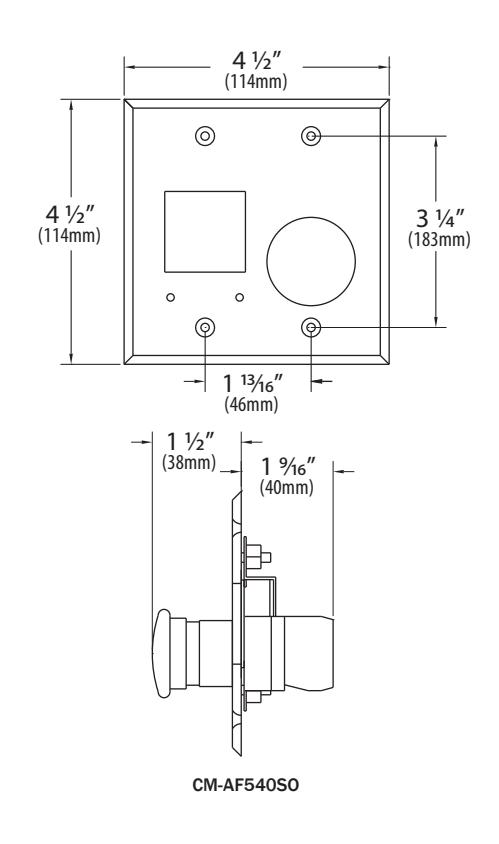

CM-AF540S0
VOLTAGE: 12/30V AC/DC
CURRENT DRAW: 30 - 75MA
CONTACT TYPE: DPST
CONTACT RATING: 10 AMPS

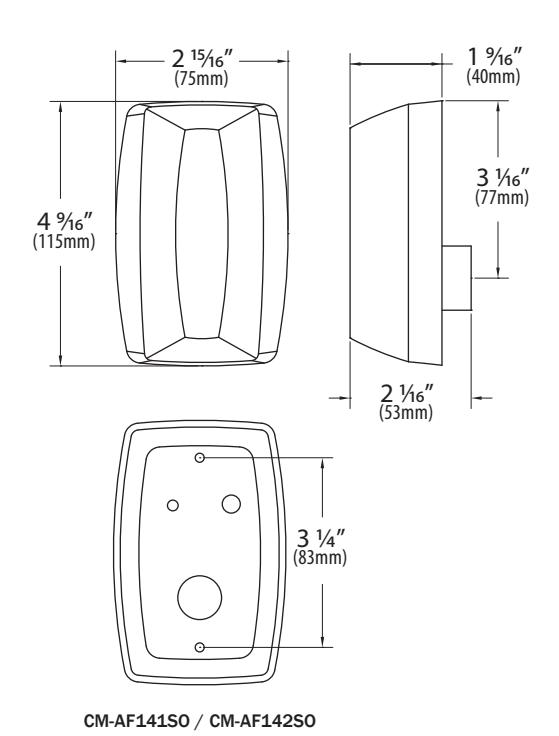

CM-AF141S0 / CM-AF142S0

VOLTAGE: 12-24V AC/DC

CURRENT DRAW: CM-AF141S0: 40 - 70 MA

CM-AF142S0: 70MA MAX 1 COLOUR

130 MA MAX MULTI-COLOR

SOUNDER: ADJUSTABLE, 93DB @ 1 METER MAX. (3FEET)

FINISH: WHITE

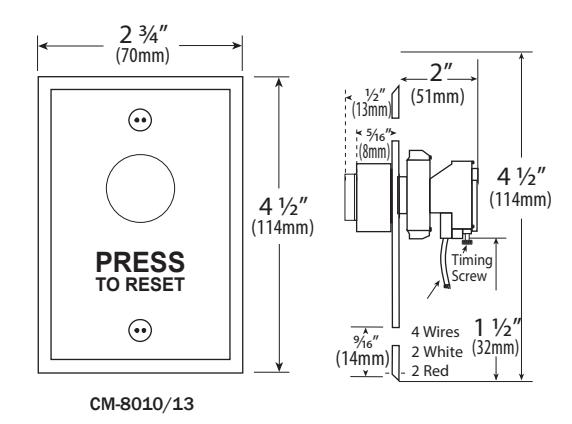

CM-8010/13

VOLTAGE: 12/24 VDC CONTACT TYPE: N/C SPST CURRENT RATING: 6A@30V DC SWITCH TYPE: MOMENTARY FINISH: BRUSHED ALUMINUM

ORDERING INFORMATION

EQUIPMENT PACKAGE

CX-WEC10K2 UNIVERSAL RESTROOM KIT WITH DOUBLE GANG SWITCH/ ANNUNCIATOR COMBO. FOR USE WITHOUT AUTOMATIC DOOR OPERATOR, OR WITH CX-WC 10, 11, 12, 13 & 14 BARRIER-FREE RESTROOM CONTROL KIT.

  • CM-AF540SO 'PRESS FOR EMERGENCY ASSISTANCE' MUSHROOM PUSH BUTTON AND LED ANNUNCIATOR WITH ADJUSTABLE SOUNDER (DOUBLE GANG),
  • CM-AF141SO LED DOME LIGHT WITH ADJUSTABLE SOUNDER,
  • CM-SE21A WHITE PANEL SIGN 6" X 10 5/8" (152MM X 270MM)

ADD SUFFIX 'F' TO MODEL NUMBER FOR FRENCH LANGUAGE.

CX-WEC13 UNIVERSAL EMERGENCY CALL KIT WITH KEY SWITCH RESET. FOR USE WITH MOMENTARY 'PRESS FOR EMERGENCY ASSISTANCE' SWITCHES (EXTRA)

  • CM-AF501SO LED ANNUNCIATOR/SOUNDER
  • CM-AF141SO LED DOME LIGHT/SOUNDER
  • CM-SE21 WHITE PANEL SIGN
    • CX-LRS 24V LATCHING RELAY ASSEMBLY
    • CM-1205/14 MOMENTARY, 'W/C SYSTEM RESET' KEY SWITCH AND
    • CM-1000/60KD, KEY CYLINDER.

ADD SUFFIX 'F' TO MODEL NUMBER FOR FRENCH LANGUAGE.

CX-WEC10K2

CX-WEC13

Camden offers the largest selection of application kits in the industry. To view our complete listing, visit our website www.camdencontrols.com
