CX-DA100, CX-DA200 & CX-DA300 Alarme de porte entrouverte

Instructions d'installation

CONTENU

CX-DA100 CX-DA200

CX-DA300

Fonctionnement :

• • Offre une solution unique au problème de sécurité des portes entrouvertes/maintenues ouvertes.
• • L'unité est habituellement montée près de la porte contrôlée.
• • Lorsque la porte est maintenue ouverte plus longtemps que la durée d'alarme définie (entre 0 et 60 secondes), l'alarme audible locale est actionnée et le relais d'alarme change d'état afin d'alerter que la porte devrait être fermée.
• • La perte d'alimentation est indiquée par le relais d'alarme.
• • Lorsque la porte est fermée, l'alarme devient muette.

Spécifications :

• Tension : CX-DA100 : 12-24 V c.c.

CX-DA200/300 : 12/24 V c.a./c.c.

• Appel de courant : CX-DA100 : 18 mA

CX-DA200/300 : 70 mA • Entrée : CX-DA200/300 : (1) N.F. • Sortie : CX-DA200/300 : (1) SPST N.F

• Capacité des

contacts : CX-DA200/300 : 500 mA @30 V c.c.

• Sonnerie : CX-DA100 : 95 dB CX-DA200/300 : 80 dB

• CX-DA100/200 : convient aux boîtiers arrière d'une profondeur

de 2,5 po à commande unique

• CX-DA300 : convient aux boîtiers arrière d'une profondeur de

2,5 po à commande double (non inclus)

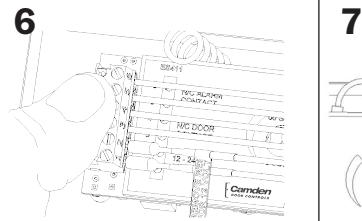

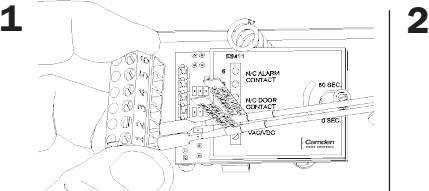

• Retirer la plaque à bornes afin de faciliter l'accès au câblage.

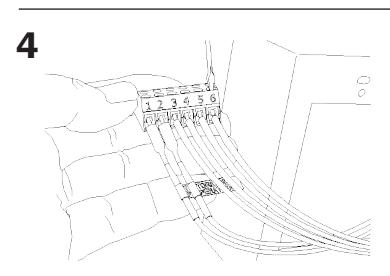

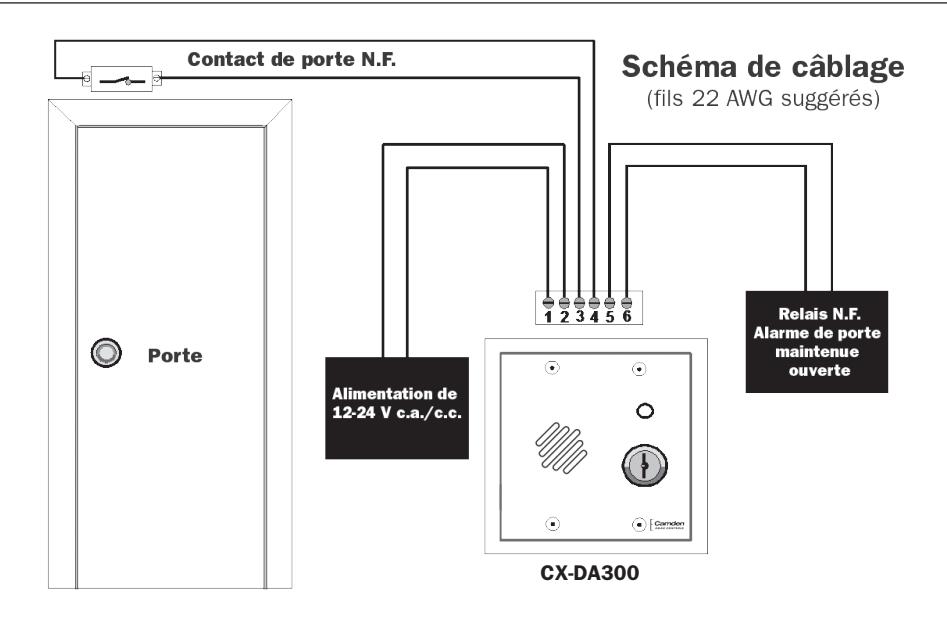

• Brancher le contact de porte N.F. aux bornes 3 et 4.

• Brancher l'équipement de contrôle d'alarme à distance aux bornes 5 et 6.

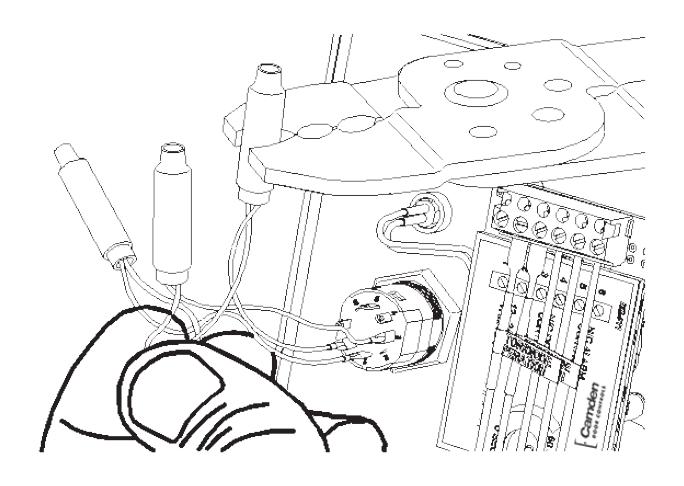

• • Brancher le courant 24 V c.a./c.c. aux fils avec diodes
• • Non sensible à la polarité.
• • Raccords à sertir inclus.

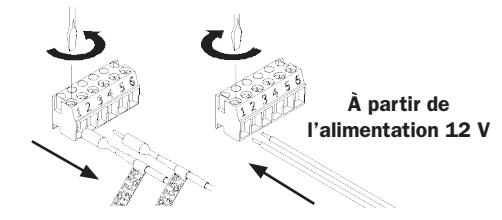

• Pour fonctionnement sur courant 12 V c.a./c.c., retirer les fils à diode de la plaque à bornes et brancher le câble 12 V aux bornes à vis 1 et 2.

• Régler la minuterie de délai d'alarme (0 à 60 secondes).

• Replacer la plaque à bornes.

• Fixer le fil de mise à la terre.

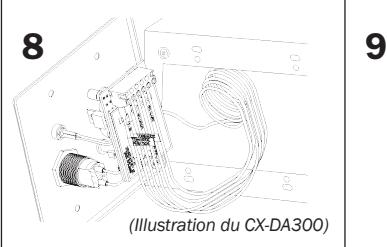

• Installer dans le boîtier arrière.

• • Utiliser les vis incluses pour fixer la plaque.
• • Vérifier le fonctionnement approprié de l'unité.

Instructions d'installation des alarmes de porte entrouverte CX-DA100, CX-DA200 et CX-DA300

Interrupteur à clé CX-DA300

Les interrupteurs à clé sont précâblés afin de contourner l'unité et allumer la DEL lorsque désactivés.

Garantie

Camden Door Controls garantit que le produit que vous avez acheté est exempt de tout défaut matériel et de fabrication lorsque celui-ci est installé, utilisé et entretenu selon les instructions. Camden Door Controls réparera ou remplacera, pour une période de 3 ans à partir de la date de vente, toute pièce qui, après examen approfondi par Camden, s'avère défectueuse suite à une utilisation normale. Camden Door Controls NE POURRA ÊTRE TENU RESPONSABLE DE TOUTE PERTE OU TOUT DOMMAGE DIRECT, CONSÉCUTIF OU INDIRECT DÉCOULANT DE LA DÉFAILLANCE DE CE DISPOSITIF.
