Electrified Locks, Relays and Timers

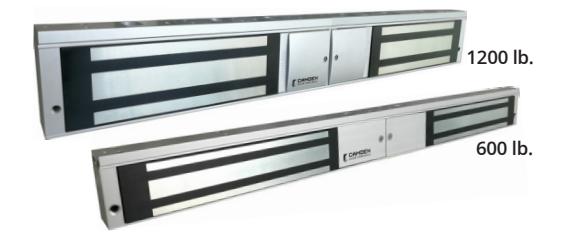

CX-92S 600lb. & 1200lb.

Magnetic Locks

INSTALLATION INSTRUCTIONS

UL 1034 / UL 294 Standard for Burglary-Resistant Electric Locking Mechanisms

ULC S533-15 Standard for Access and Egress

1. SPECIFICATIONS

	CX-92S-06	CX-92S-12
Static Strength	600 lbs. x2 (Factory Tested) ** 500 lbs. x2 (UL Verified)	1200 lbs. x2 (Factory Tested) ** 1000 lbs. x2 (UL Verified)
Dynamic Strength	50 ft-lb	70 ft-lb
Voltage Input	12/24V DC	12/24V DC
Current Draw	480mA/240mA x 2	420mA/210mA x 2
Dimensions (Body)	19-3/4"W x 2"H x 1-1/8"D (500mm x 50mm x 29mm)	21"W x 2-5/8"H x 1-9/16"D (532mm x 67mm x 39mm)
Dimensions (Armature Plate)	2 x 7-5/32"W x 1-3/4"H x 15/32"D 2 x (182mm x 44mm x 12mm)	2 x 7-9/32"W x 2-13/32"H x 5/8"D 2 x (185mm x 61mm x 16.5mm)
Endurance	250,000	250,000

Performance Levels

• Destructive Attack = Level I
• Line Security = Level I
• Standby Power = Level I
• Endurance = Level IV

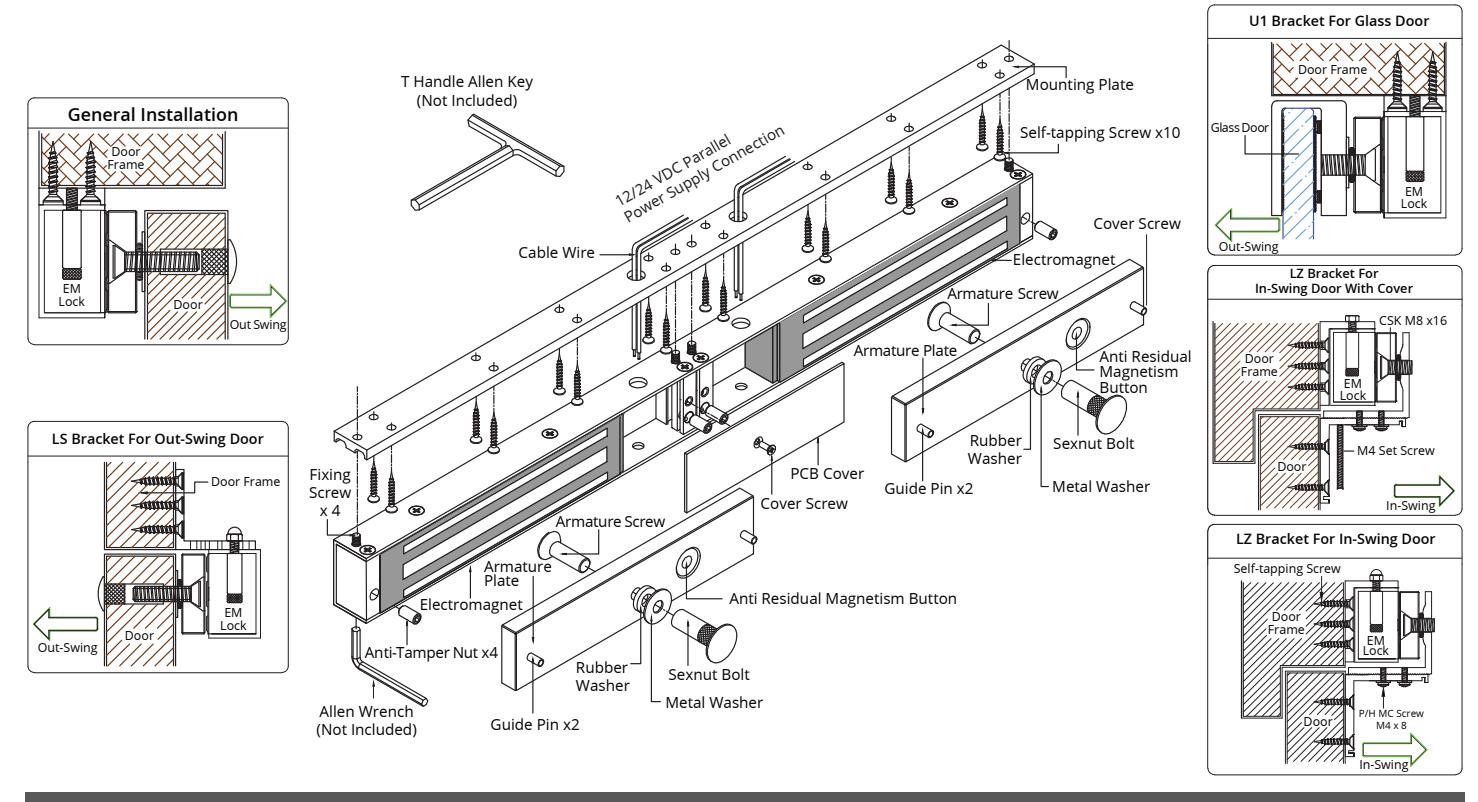

2. BASIC INSTALLATION CONCEPT & ACCESSORIES (FIGURE 1)

• 1. Drill the armature plate holes in the door using the sticker template provided.
• 2. Attach the armature plate to the door with the hardware provided as per Figure 2.3.
• 3. With the door closed, mark the door frame at the edge of the armature in order to properly align the electromagnet to the armature.
• 4. Attach the mounting plate to the door frame using the selftapping screws provided.
  • Align the mounting plate with the mark from Step 3.
• 5. Insert the wires through the hole in the mounting plate and into the electromagnet unit. Attach the electromagnet unit to the mounting plate with the Allen head fixing screw.
• 6. Screw in the anti-tamper nuts to prevent unauthorized access and make sure to fully tighten the fixing screw with proper tool. A "T" Handle Allen Key.
• 7. The electromagnetic lock must be installed in accordance with the following :
• Life Safety Code ANSI / NFPA 101.
• Local Authority having Jurisdiction.
• Manufacturer's installation instructions provided with each unit.
• The power supply units must be mounted inside the secured or protected area.
  • 8. Connect the magnet contact wire to the door monitoring system; according to the system guides.
  • 9. Typical wiring method shall be in accordance with CSA C22.1, Canadian Electrical Code, Part I, Safety Standard for Electrical Installations, Section 32.

Note:

Install in indoor dry location.

Use caution when changing factory default setting.

It is recommended to apply a light coat of silicon lubricant to the mating surface on a monthly basis to prevent rust.

NOTICE:

All models are recognized to:

UL 294 and ULC S533-15 : Standard for Access & Egress.

Models CX-91S-06 & CX-91S-12 are listed to:

UL 1034, Standard for Burglary-Resistant Electric Locking Mechanism.

UL 294, Access Control System Units

** Value not verified by UL.

Remark:

All drawings shown are for illustration purpose only. Actual product may vary due to product enhancement.

3. INSTALLATION 4. TROUBLE SHOOTING

• 1. Door not locked:
  • Incorrect wiring or no power from power supply .
• 2. Reduced holding force:
• Poor contact of electromagnet and armature
• Be sure armature is loose enough that it can fully contact electromagnet along the entire length
• Mating surface is dusty or damaged
• Improper input voltage or wire size.

IMPORTANT!

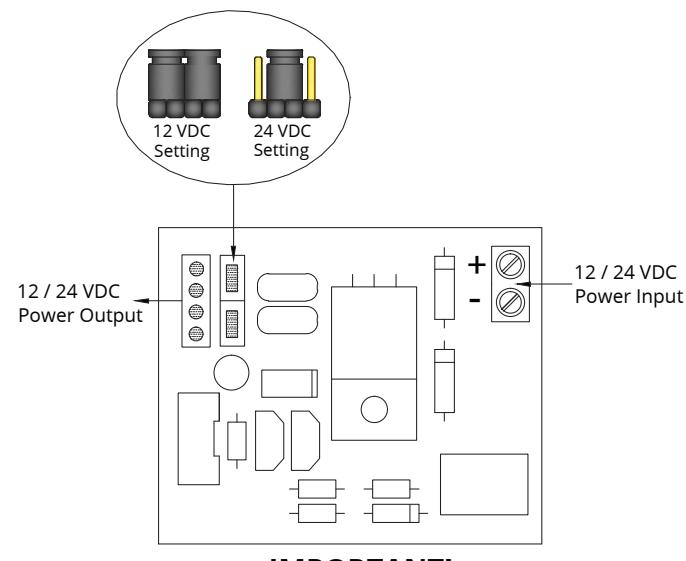

Set the jumper position according to the power input before switching ON the power.

Serrures électriques, relais et minuteries

CAMDEN DOOR CONTROLS

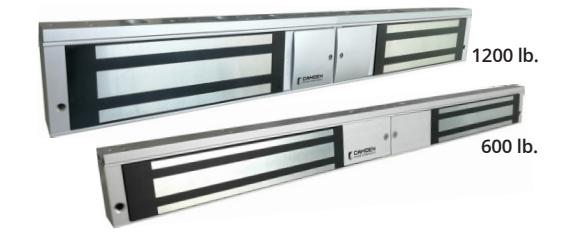

CX-92S 600lb. & 1200lb.

Serrures magnétiques de porte

INSTRUCTIONS D'INSTALLATION

UL 1034 / UL 294 Standard for Burglary-Resistant Electric Locking Mechanisms

ULC S533-15 Standard for Access and Egress

1. PARAMÈTRES TECHNIQUES

	CX-92S-06	CX-92S-12
Résistance Statique	600 lbs. x2 (Factory Tested) ** 500 lbs. x2 (UL Verified)	1200 lbs. x2 (Factory Tested) ** 1000 lbs. x2 (UL Verified)
Force Dynamique	50 ft-lb	70 ft-lb
Tension	12/24 V C.C.	12/24 V C.C.
Appel de courant	480mA/240mA x 2	420mA/210mA x 2
Dimensions (Corps)	19-3/4 po W x 2 po H x 1-1/8 po D (500 mm x 50 mm x 29 mm)	21 po W x 2-5/8 po H x 1-9/16 po D (532 mm x 67 mm x 39 mm)
Dimensions (Plaque d'armature)	2 x 7-5/32 po W x 1-3/4 po H x 15/32 po D 2 x (182mm x 44mm x 12mm)	2 x 7-9/32"W x 2-13/32"H x 5/8"D 2 x (185mm x 61mm x 16.5mm)
Endurance	250 000	250 000

Niveaux de rendement

• Attaque destructrice = niveau I
• Sécurité de lignes = niveau I
• Alimentation de secours = niveau I
• Endurance = niveau IV

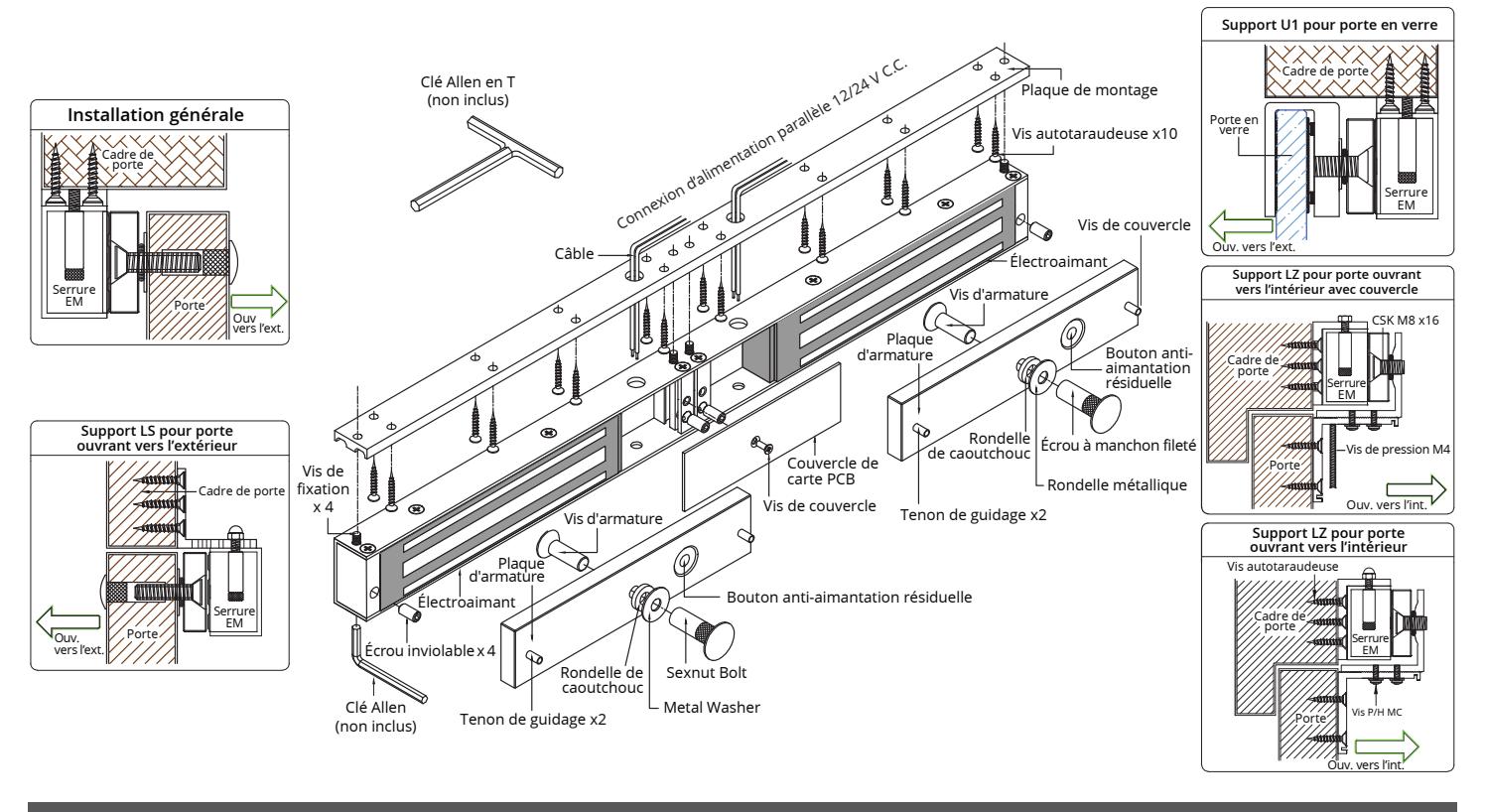

2. CONCEPT D'INSTALLATION DE BASE ET ACCESSOIRES (FIGURE 1)

3. INSTALLATION 4. DÉPANNAGE

• 1. Percer les trous de la plaque d'armature dans la porte à l'aide du gabarit autocollant fourni.
• 2. Fixer la plaque d'armature à la porte avec la quincaillerie fournie selon la figure 2.3.
• 3. Avec la porte fermée, marquer le cadre de porte à l'extrémité de l'armature afin de bien aligner l'électroaimant à l'armature.
• 4. Fixer la plaque de montage au cadre de porte avec les vis autotaraudeuses fournies.
  • Aligner la plaque de montage de l'étape 3.
• 5. Insérer les câbles dans le trou de la plaque de montage et dans l'unité de l'électroaimant. Fixer l'unité de l'électroaimant à la plaque de montage avec la vis la plaque de montage avec le vis Allen.
• 6. Visser les écrous inviolables afin d'empêcher l'accès non autorisé et s'assurer de bien serrer la vis de fixation avec la clé Allen en T appropriée.
• 7. Lés electroaimants installer doivent suivre:
• Code de securité ANSI / INFPA 101
• La juridiction qui a l'autorité locale.
• Le guide d'installation du fabricant qui est fourni avec chaque unité.
• Tout le cablâge devant être branché dans la zone protégée.
  • 8. Connectez le fil de contact magnétique au système de surveillance de la porte; selon les guides du système.
  • 9. Le système de câblage devrait suivre les règlements de CSA C22.1 les codes électriques Canadian section 1, les standards de sûreté pour les installations électriques, section 32.

Remarque:

Installez à l'intérieur dans une location sèche.

Usez de prudence si vous changez les paramètres initiaux du manufacturier.

Il est recommandé d'appliquer mensuellement une fine couche de lubrifiant à base de silicone sur la surface de contact afin de prévenir la formation de rouille.

NOTIFICATION :

Tous les modèles sont reconnus :

UL 294 et ULC S533-15: La norme pour l'accès et sortie.

Modèles CX-91S-06 et CX-91S-12 sont inscris UL 1034, la norme pour anti-effraction électrique

Méchanisme de verouillage.

UL 294, Système de contrôle d'accès

** la valeur n'est pas vérifier par UL.

Notez :

Tous les dessins sont utiliser uniquement pour illustrer.

Le produit réel peut varier en raison de l'amélioration du produit.

• 1. La porte ne verrouille pas:
  • Mauvais branchement ou alimentation coupée de l source.

La force de retenue est réduite:

• Mauvais contact de l'électroaimant et de l'armature
• S'assurer que l'armature soit suffisamment libre pour entrer complètement en contact avec l'électroaimant sur toute la longueur
• La surface de contact est poussiéreuse ou abîmée
• Mauvaise tension d'alimentation ou grosseur de câble.

IMPORTANT!

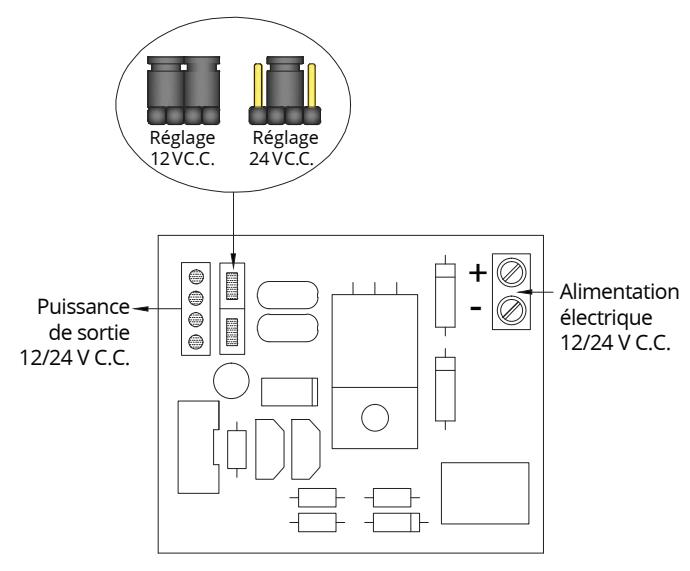

Bien régler la position du cavalier selon l'alimentation électrique avant d'activer l'interrupteur.
