CX-1015

Instructions d'installation

1 - serrure électromagnétique 1 - support d'armature 4 - capuchons 8 - vis cruciformes M5.8 x 12 mm

1. Déterminer sur le cadre de porte la zone où le support pour serrure cisaille sera installé.
2. Pour une application pour porte en verre sans cadre :
2.1 Ouvrir un trou de fil au bas ou au côté du support CX-1015.
3. Fixer le capuchon.

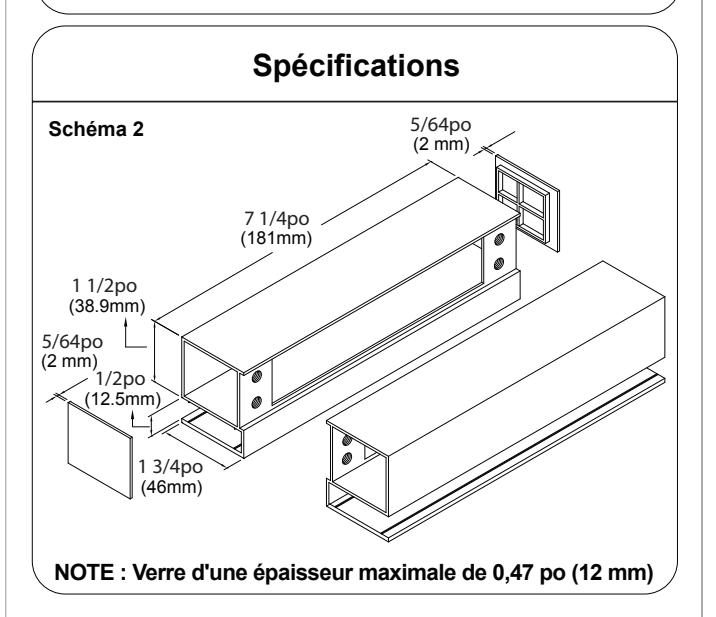

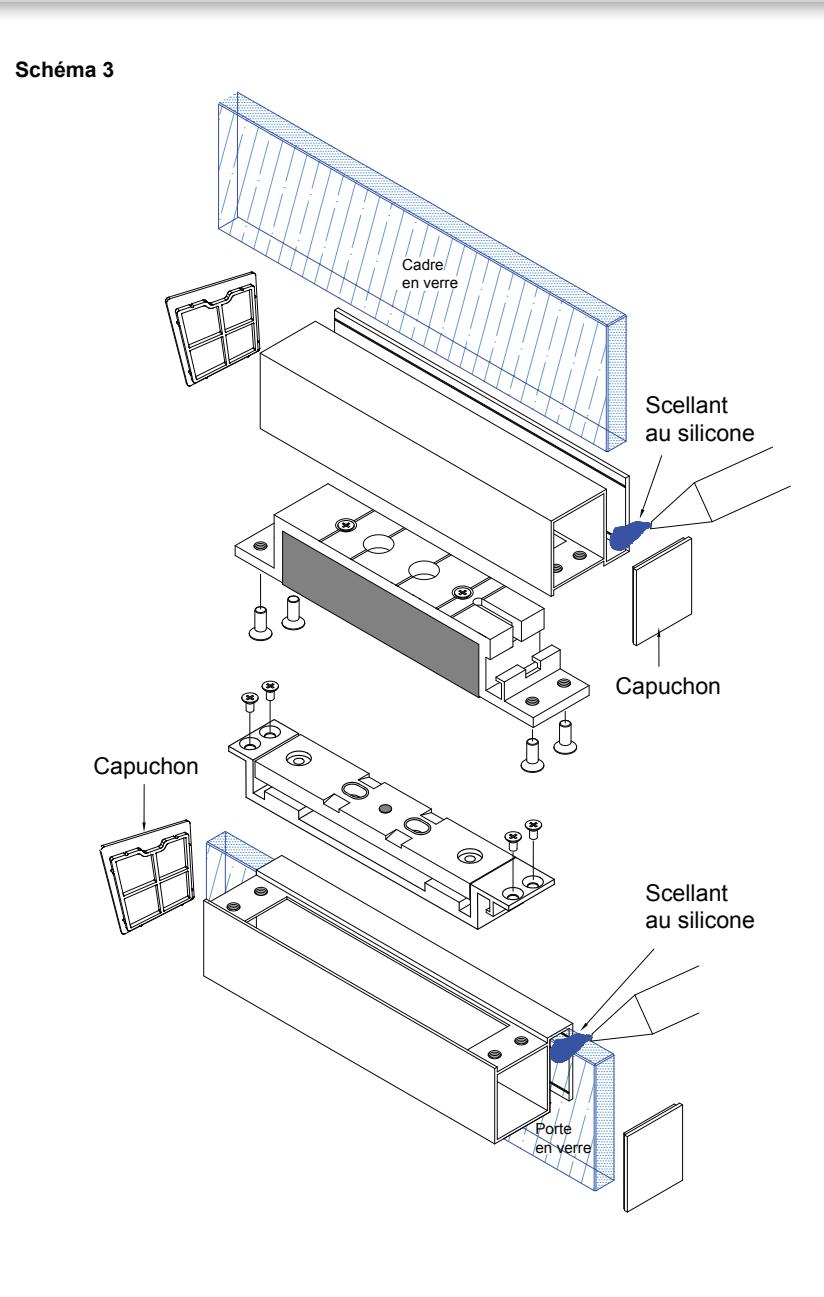

3.1 Appliquer le scellant au silicone dans le support CX-1015 comme illustré dans le schéma 3 avant le montage sur le cadre en verre. (*Nettoyer le trop-plein de silicone du périmètre du support.)
3.2 Maintenir temporairement le support à l'aide de ruban adhésif afin de l'empêcher de tomber, pendant que le silicone durcit sur le cadre en verre.
- 3.3 Installer la serrure cisaille sur le support de montage.
4. Fixer le support à la porte en verre :
4.1 S'assurer que le support du bas soit aligné avec le support du haut de l'emplacement de la serrure cisaille.
- 4.2 Fixer le capuchon.
- 4.3 Appliquer le scellant au silicone dans le support CX-1015 du bas comme illustré dans le schéma 3 avant le montage sur la porte en verre.
4.4 Installer la plaque d'armature sur le support du bas qui est fixé à la porte en verre.
4.5 S'assurer que l'écart entre la surface de la plaque d'armature et la serrure cisaille soit de 5/64 po (2 mm).
