CRX-K Installation
Open the original PDF document
View PDFINSTALLATION GUIDE
- 1. PREPARE DOOR ACCORDING TO TEMPLATE.
- 2. INSTALL LATCH AND SCREW TO DOOR (LEFT HAND MOUNTING SHOWN).

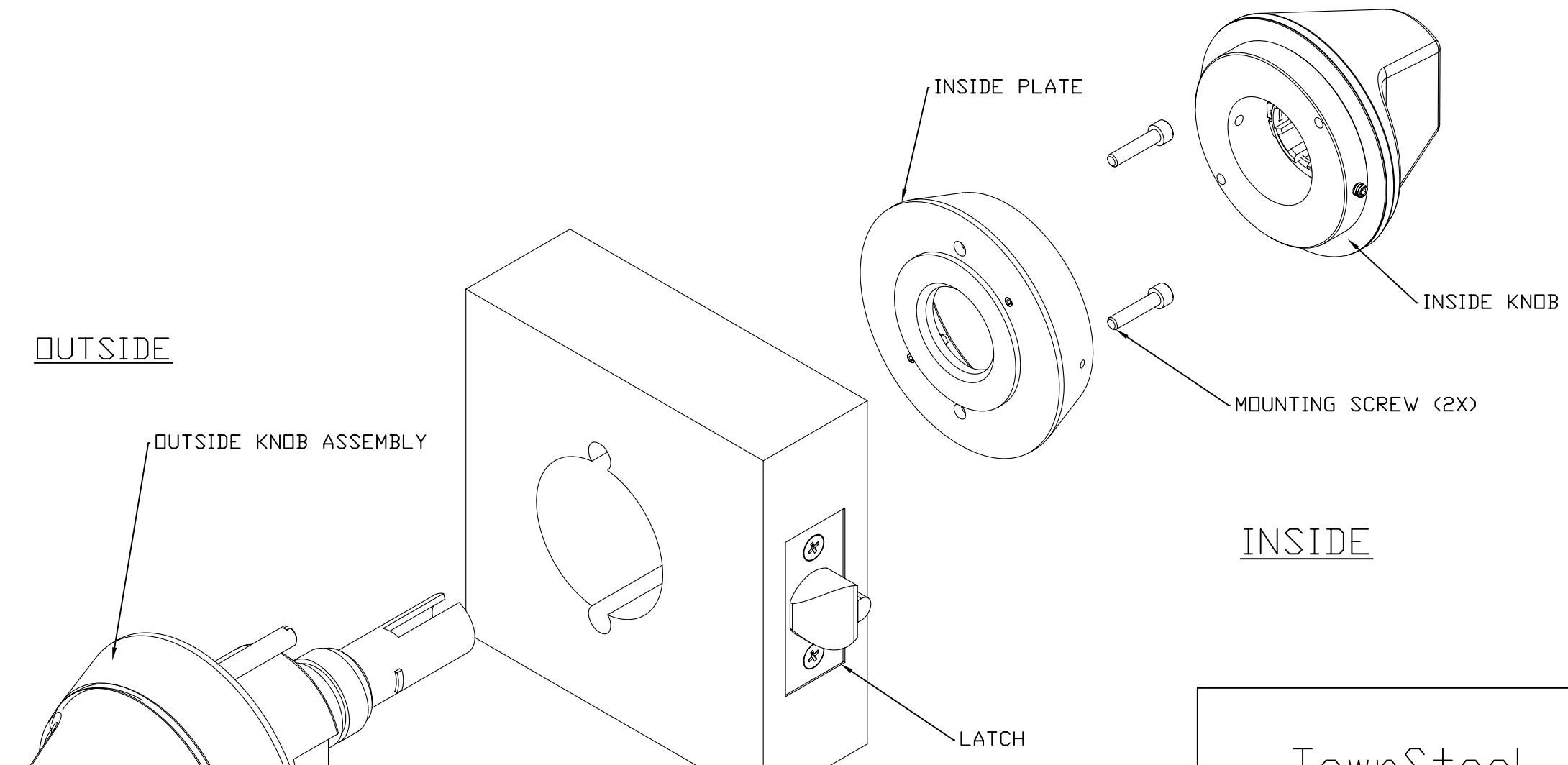

- 3. INSTALL DUTSIDE KNOB ASSEMBLY (FACTORY SET FOR 1 3/4" THK DOORS), ALIGN AS SHOWN IN EXPLODED VIEW.
- 4. INSTALL INSIDE PLATE AND ALIGN AS SHOWN IN EXPLODED VIEW.
- 5. SECURE WITH 2 MOUNTING SCREWS FROM THE INSIDE.
- 6. INSTALL INSIDE KNOB- SEE FIG 1 & FIG 2...
- 7. CHECK LOCK FOR CORRECT OPERATION BEFORE CLOSING THE DOOR.

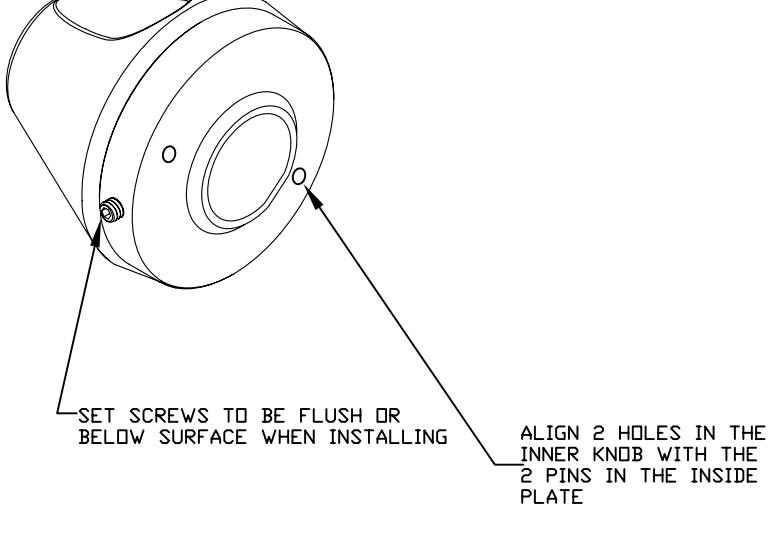

FIG 1 ALIGNING INNER KNOB & INSIDE PLATE

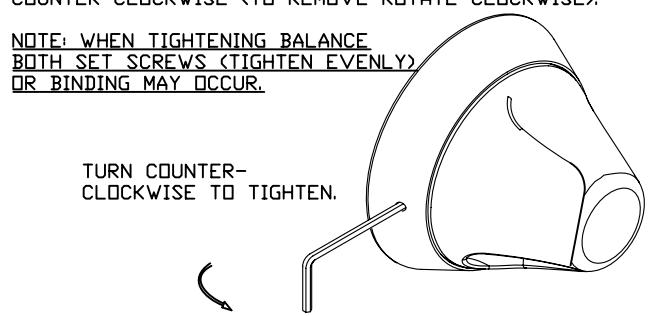

FIG 2 SECURING INNER KNOB
AFTER ALIGNING THE INSIDE KNOB WITH THE INSIDE PLATE: PLACE A 5/64' ALLEN WRENCH (PROVIDED) IN THE SET SCREW THROUGH THE HOLE IN THE INSIDE PLATE AND SECURE INSIDE KNOB BY TURNING COUNTER-CLOCKWISE (TO REMOVE ROTATE CLOCKWISE).
