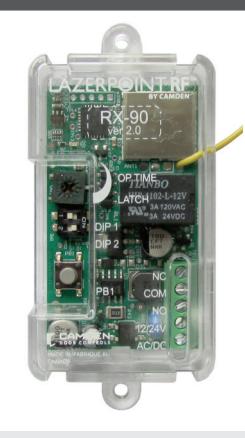

LazerpointMC RF RX-90v2 Récepteur à relais simple avancé

INSTRUCTIONS D'INSTALLATION

1. DESCRIPTION

Les récepteurs CM-RX-90v2 peuvent être jumelés avec des émetteurs LazerpointMC ou KineticMC, sélectionnable par commutateur.

L'appareil KineticMC de Camden est un système sans fil avancé (900 MHz) récupérateur d'énergie qui puise son énergie par l'actionnement du commutateur pour alimenter l'émetteur sans fil.

L'émetteur KineticMC est offert avec les commutateurs suivants pour les plaques de commande : CM-45K, CM-46K, CM-7536K et CM-7509K

Les commandes radio LazerpointMC comprennent les modèles suivants :

émetteur CM-TX-9 prêt à accueillir un interrupteur mural
émetteur CM-TX-99 enfichable
1, 2 et 4 émetteurs à bouton breloque CM-TXLF
récepteur à relais simple avancé CM-RX-90v2
récepteur à relais simple de base CM-RX-91
récepteur à fonction intégrale (double relais) CM-RX-92

LazerpointMC RF est le premier système conçu pour répondre aux besoins spécifiques du marché des portes automatiques. Contrairement à un système RF usuel des portes de garage, le modèle LazerpointMC de Camden fonctionne à une fréquence de 915 MHz pour passer à travers les bruits et échos parasites, pénétrant les matériaux des bâtiments ordinaires pour assurer une installation fiable.

Trois modèles de récepteurs sont offerts – le relais simple de base RX-91, le modèle RX-92 à fonction intégrale et le modèle Rx-90v2 à relais simple avancé. Le modèle RX-90v2 offre 3 modes de fonctionnement : retardé, sans retard et verrouillé.

Le modèle CM-RX-90v2 prend en charge les deux émetteurs LazerpointMC RF et KineticMC de Camden .

CM-RX-90v2 comprend un bornier pratique, un état de relais visuel et 40 codes mémoires avec une technologie de reconnaissance automatique.

2. CARACTÉRISTIQUES

3 modes de fonctionnement :
- retardé (1 à 15 secondes)
- sans retard (1 à 30 secondes)
- verrouillage
Plage réglable : 3 à 300 pi
Capacité de 40 émetteurs, soit pour LazerpointMC ou KineticMC en mode retardé, sans retard ou les deux
Sortie de relais de format « C »
Fonctionnement à 12 Vca/ 24 V
Technologies 915 MHz LazerpointMC ou KineticMC
Petites dimensions : H 25/8 po x L 11/2 po x P 13/16 po (67 mm x38 mm x 21 mm)

3. PARAMÈTRES TECHNIQUES

Tension de fonctionnement	12/24 V CA/CC
Appel de courant	23 mA nominal @ 24 Vca 43 mA maximum @ 24 Vca
Délai de réaction	30 à 200 ms
Retard de mémoire et sans retard	Total de 40 émetteurs
Témoins DEL	Indique : état du relais; mode de reconnaissance; mode effacer et position de potentiomètre
Sortie	1 x contact de relais commuté
Alimentation nominale	3 A à 30 Vcc
Délai de fonctionnement	1 à 30 secondes
Durée du retard	1 à 15 secondes
Fréquence	915 MHz
Montage	2 vis no 4 à 3 po du centre ou VelcroMC (fourni)
Boîtier	Boîtier en plastique transparent
Dimensions	H 25/8 po x L 11/2 po x P 13/16 po (67 mm x 38 mm x 21 mm)

INSTRUCTIONS D'INSTALLATION

4. INSTALLATION

MONTAGE

Le récepteur RX-90v2 est conçu pour être monté à l'intérieur du linteau de porte automatique. Les trous de vis sont situés à chaque côté du boîtier du récepteur ou on peut se servir de la bande VelcroMC pour le fixer solidement.

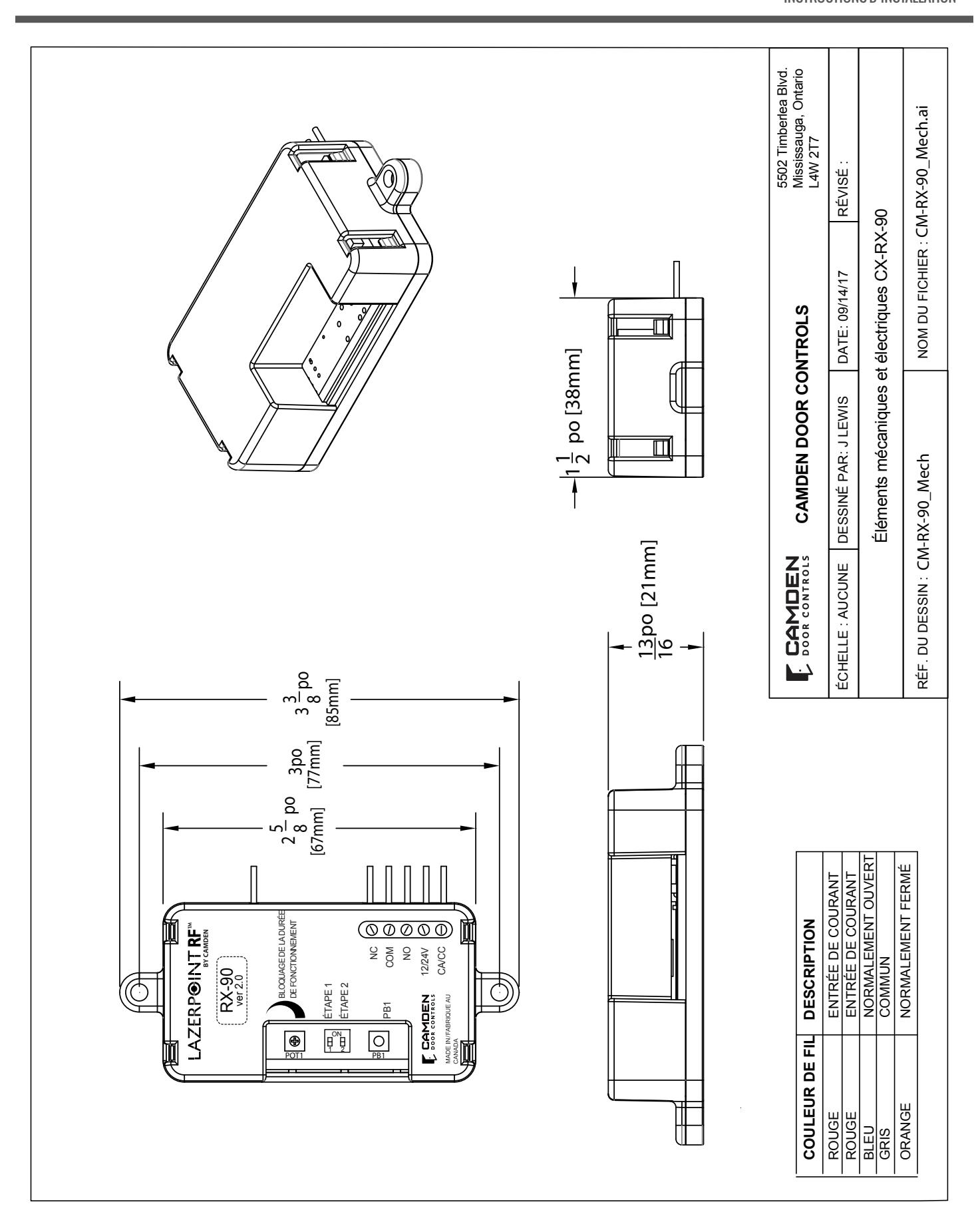

Pour les dimensions, consulter les schémas électriques et mécaniques du modèle RX-90v2 à la page 4.

CÂBLAGE

Remarque: Le système Kinetic/Lazerpoint RF ne doit pas servir de dispositif de sécurité! Si des dispositifs de sécurité sont utilisés, toujours les câbler directement au boîtier de commande de l'utilisateur.

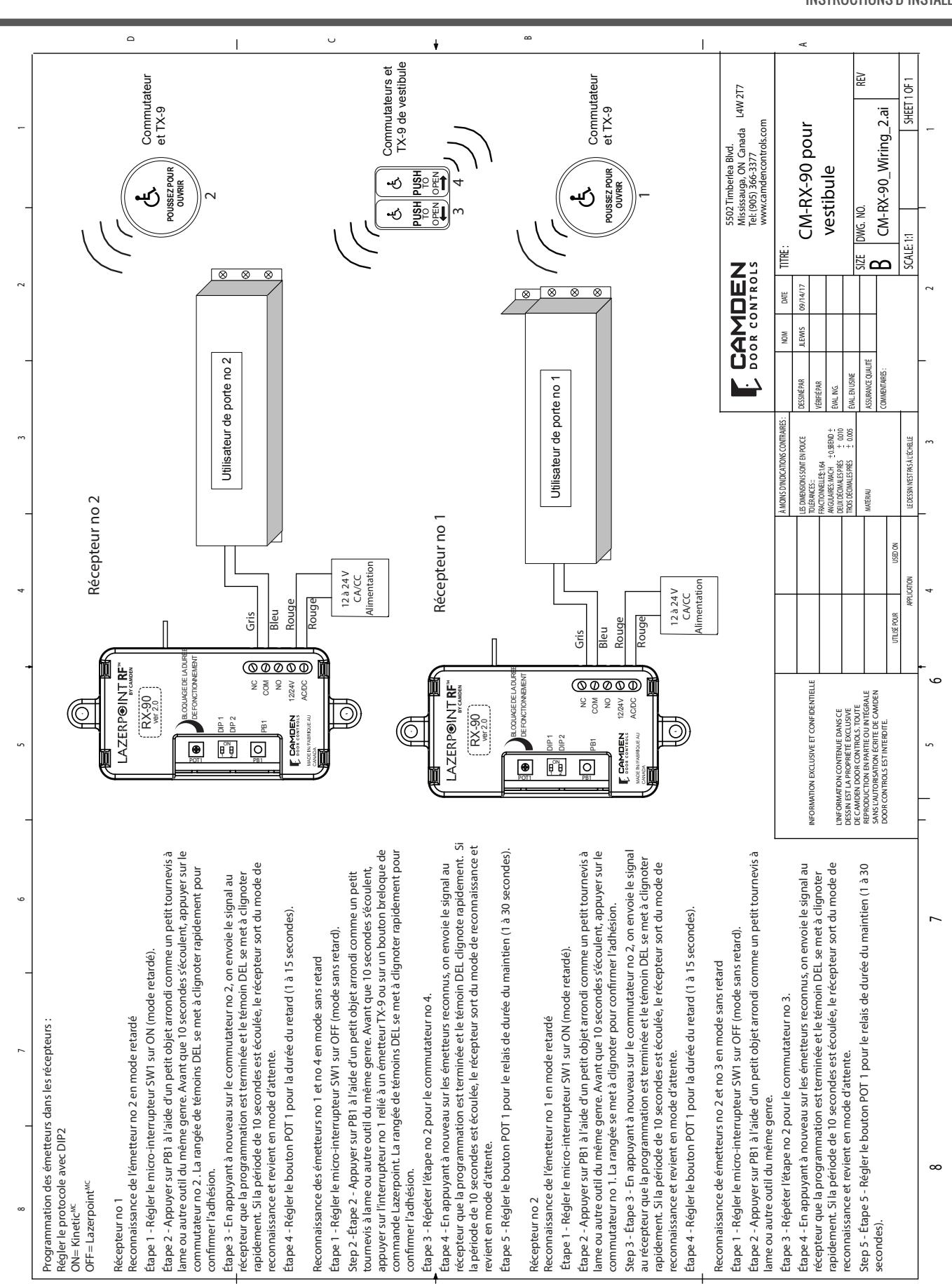

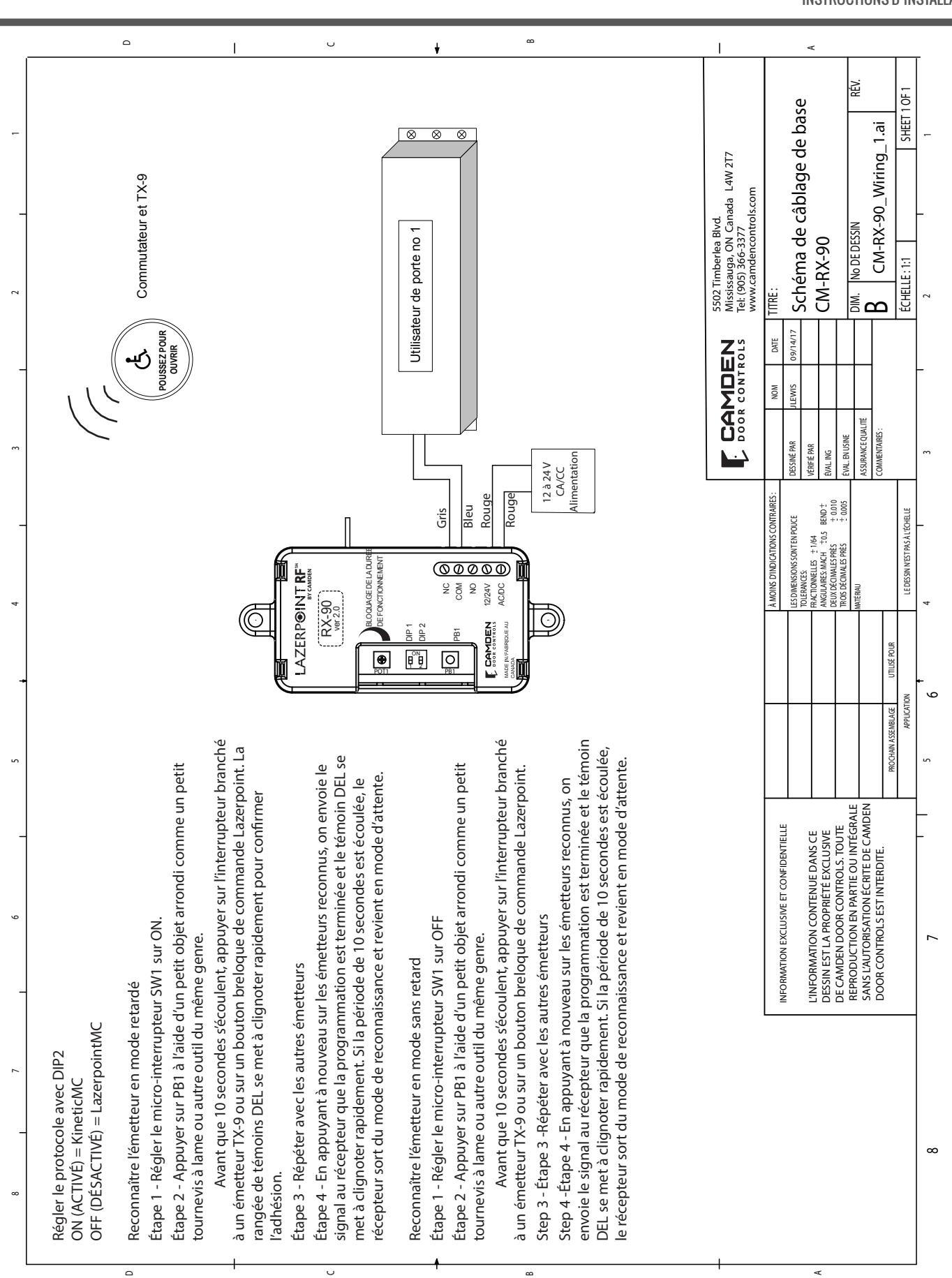

Consulter le schéma de câblage du RX-90v2 à la page 5 et câbler le récepteur comme suit :

câbler le dispositif (horloge/commande électrique) à la sortie relais - la borne 3 est non ouverte (N.O.) La 4 est sur le commun et la 5 est normalement fermée (N.F.)

Raccorder l'alimentation 12 011 24 V CA/CC aux bornes 1 et 2 sur le récepteur. (les bornes ne sont pas sensibles à la polarité)


Borne	Description
1	Entrée de courant
2	Entrée de courant
3	Normalement ouvert
4	Commun
5	Normalement fermé

5. INSTRUCTIONS DE CONFIGURATION

Remarque: Certains commutateurs dotés de plus d'un émetteur (CM-7536(K)) devront être reconnus individuellement dans le CM-RX90v2. Ceci influe sur le nombre de dispositifs pouvant être reconnus, car la capacité totale d'émetteurs par CM-RX90v2 est de 40 émetteurs et non de 40 dispositifs.

ÉTAPE 1

Reconnaissance des émetteurs par le récepteur Un récepteur peut avoir 40 émetteurs auxquels il est jumelé. L'émetteur peut être jumelé en mode KineticMC/LazerpointMC retardé

sans retard ou line combinaison des deux, faisant du RX-90v2 un appareil idéal pour la séguence d'ouverture de portes dans les deux directions.

Régler le type d'émetteur RF

Régler le micro-interrupteur DIP2 du KineticMC sur ON, le micro-interrupteur DIP2 du LazerpointMC sur OFF

Reconnaître l'émetteur en mode retardé

Régler le micro-interrupteur DIP1 sur ON.

Appuyer sur PB1 à l'aide d'un petit objet arrondi comme un petit tournevis à lame ou autre outil du même genre. Avant que 10 secondes s'écoulent, appuyer sur l'interrupteur branché à un émetteur TX-9 ou sur un bouton breloque de commande LazerpointMC ou un commutateur KineticMC. La rangée de témoins DEL clignote en vert pour confirmer l'adhésion. Répéter avec les autres émetteurs. En appuyant à nouveau sur les émetteurs reconnus, on envoie le signal au récepteur que la programmation est terminée et le témoin DEL clignote rapidement.

Appuyer sur l'émetteur une troisième fois active le relais, le témoin DEL et l'appareil raccordé aux contacts du relais après que la durée du retard ait été réglée par le bouton tournant POT1. Si la période de 10 secondes est écoulée, le récepteur sort du mode de reconnaissance et revient en mode d'attente.

Reconnaître l'émetteur en mode retardé

Régler le micro-interrupteur DIP1 sur OFF

Appuyer sur PB1 à l'aide d'un petit objet arrondi comme un petit tournevis à lame ou autre outil du même genre. Avant que 10 secondes s'écoulent, appuyer sur l'interrupteur branché à un émetteur TX-9 ou sur un bouton breloque de commande LazerpointMC ou un commutateur KineticMC. La série de témoins DEL clignote en vert pour confirmer l'adhésion. Répéter avec les autres émetteurs. En appuyant à nouveau sur les émetteurs reconnus, on envoie le signal au récepteur que la programmation est terminée et le témoin DEL clignote rapidement.

ÉTAPE 2

Réglages

Le retard avant la mise en fonction et le relais de temps d'activation sont commandés par POT1.

Mode retardé

Le RX-90v2 est doté d'un retard avant la minuterie de mise en fonction.

Régler le micro-interrupteur DIP1 sur ON.

Régler POT1 dans le sens horaire pour augmenter la minuterie de retard de 0 à 15 secondes. Le témoin DEL s'allume et devient plus lumineux à mesure que la durée du retard est augmentée et s'atténue quand la durée du retard est diminuée. Le témoin DEL commence à clignoter dès que la durée maximale du retard est atteinte. Faire revenir la durée du retard jusqu'à ce que le témoin DEL cesse de clignoter pour la durée maximale du retard.

Mode sans retard

Le RX-90v2 peut être réglé pour activer la sortie relais sans retard. Le relais de temps d'activation réglable de 1 à 30 secondes.

Régler le micro-interrupteur DIP1 sur OFF.

Régler le bouton tournant POT1 dans le sens horaire ou le sens antihoraire pour augmenter le relais de temps d'activation (1 à 30 secondes). Pour augmenter le délai, tourner le bouton tournant POT dans le sens horaire, ou pour le délai minimal, tourner le bouton tournant POT dans le sens antihoraire.

Le témoin DEL s'allume et devient plus lumineux à mesure que le relais d'activation est augmenté. Le témoin DEL commence à clignoter dès que la durée maximale d'activation est atteinte. Faire revenir le bouton tournant POT jusqu'à ce que le témoin DEL cesse de clignoter pour la durée maximale d'activation.

Mode de verrouillage

Le RX-90v2 est doté d'un mode de verrouillage. L'activation de l'émetteur maintient la sortie relais en position activée (ON). L'activation de l'émetteur une seconde fois maintient le relais en position désactivée (OFF).

Le micro-interrupteur DIP1 peut être réglé en mode activé/ désactivé (ON/OFF).

Régler le bouton tournant POT1 dans le sens horaire jusqu'à ce que le témoin DEL commence à clignoter. Le RX-90v2 est en mode de verrouillage à ce stade. Pour retirer le mode de verrouillage, tourner le bouton tournant POT1 dans le sens antihoraire jusqu'à ce que le témoin DEL cesse de clignoter.

Remarque : Le mode de verrouillage désactive le mode retardé. L'émetteur programmé en mode retardé fonctionne comme un émetteur en mode de verrouillage.

Réglage de la force de signal

Pour le maximum de stabilité et d'uniformité de fonctionnement, laisser la force du signal à la puissance maximale. Le récepteur RX-90v2 est doté d'une plage de réglage RF de quelques pieds jusqu'au maximum de 300 pi de ligne de visée.

Pour régler la plage RF :

1. Appuyer sur PB1 pour entrer en mode de jumelage.
2. Appuyer sur PB1 à nouveau jusqu'à ce que le témoin DEL clignote 3 fois. Ceci place le récepteur en mode de réglage de plage RF.
3. Régler le bouton tournant POT1 pour régler la plage RF. Dans le sens horaire pour augmenter la plage, dans le sens antihoraire pour diminuer la plage.
4. Appuyer sur l'émetteur jumelé pour vérifier la plage à mesure qu'elle est réglée.

5. Une fois réglée sur la plage voulue, appuyer sur le bouton PB1 et le maintenir enfoncé jusqu'à ce que le témoin DEL clignote 3 fois. L'émetteur est maintenant remis en mode de jumelage. Vous pouvez soit attendre que le récepteur sorte de lui-même de ce mode soit appuyer sur un émetteur jumelé pour sortir du mode de jumelage. Après avoir réglé la plage, vous DEVEZ régler le bouton tournant POT 1 pour la temporisation du relais à ce stade selon le mode (avec retard ou sans retard).

ÉTAPE 3

SUPPRESSION DES ÉMETTEURS

Mode de temporisation des émetteurs

Régler le micro-interrupteur DIP1 sur ON.

Presser sur le bouton PB1 et le maintenir enfoncé pendant 8 secondes supprime tous les modes de temporisation des émetteurs. Le témoin DEL clignote rapidement pendant 4 secondes, indiquant que les codes ont été effacés.

Mode sans temporisation des émetteurs

Régler le micro-interrupteur DIP1 sur OFF.

Presser sur le bouton PB1 et le maintenir enfoncé pendant 8 secondes supprime tous les modes sans temporisation des émetteurs. Le témoin DEL clignote rapidement pendant 4 secondes, indiquant que les codes ont été effacés.

Prendre note que le retrait individuel de codes spécifiques n'est pas possible.

6. GARANTIE

Camden Door Controls garantit que le LazerpointMC RF ne comporte pas de vices de fabrication pendant une période de 3 ans à compter de la date de vente.

Si au cours des 3 premières années un composant de LazerpointMC RF ne fonctionne pas correctement, il peut être retourné à notre usine où il sera réparé ou remplacé (à notre discrétion) sans frais.

À moins d'être indiqué dans les présentes, Camden n'accorde aucune garantie, explicite ou implicite en ce qui a trait à la fonction, au fonctionnement ou à la réparation du produit.

REMARQUE : Les piles ne sont pas couvertes par la garantie!

RENSEIGNEMENTS IC ET FCC POUR LES UTILISATEURS

This device complies with Industry Canada's licence-exempt RSSs. Operation is subject to the following two conditions:

1. This device may not cause interference; and
2. This device must accept any interference, including interference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. l'appareil ne doit pas produire de brouillage;
2. l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

This radio receiver has been approved by Industry Canada to operate with the antenna types listed below with the maximum permissible gain indicated. Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.

Le présent receveur radio a été approuvé par Industrie Canada pour fonctionner avec les types d'antennes énumérés ci-dessous et ayant un gain admissible maximal. Les types d'antennes ne figurant pas sur cette liste, et dont le gain est supérieur au gain maximal indiqué, sont strictement interdits pour l'exploitation de l'émetteur.

Fiche technique de l'antenne

Longueur d'onde : ¼ d'onde

Modèle : Antenne PCB Lazerpoint exclusive à Camden

Fréquence centrale : 915 MHz Fréq. recom. Plage : 903 à 928 MHz

Gain de crête : 0 dBi Impédance : 50 Ohms

Connecteur : adaptateur à 2 fiches Plage de temp. d'ut. : -40 ° à +85 °C

Cet appareil est conforme à la partie 15 des règles de la FCC. L'utilisation doit respecter deux conditions : (1) cet appareil ne doit pas causer des interférences nuisibles et (2) il doit accepter toute interférence reçue, dont des interférences pouvant déclencher un fonctionnement non désiré.

Ce matériel a fait l'objet de tests qui ont établi qu'il est conforme aux limites pour un appareil numérique de classe B, selon la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et est susceptible d'émettre de l'énergie des fréquences radio et lorsque non installé et utilisé selon les instructions, peut causer des interférences nuisibles aux communications radio. Il n'y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation en particulier. Si ce matériel ne génère pas d'interférences nuisibles à la réception d'ondes radio ou télévisuelles, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est invité à essayer de corriger les interférences par une ou plus des mesures suivantes :

Réorienter l'antenne de réception ou la changer de place.
Accroître la séparation entre l'appareil et le récepteur.
Brancher l'appareil dans une prise de circuit différent de celui où le récepteur est branché.
Consulter le distributeur ou un technicien compétent pour de l'aide.

Les changements ou les modifications effectués à ce matériel qui n'ont pas été expressément autorisés par Camden Door Control pourraient faire perdre à l'utilisateur son droit de l'utiliser.

Réf. : 40-82B212
