Dispositifs d'activation de portes
Série CM-400
Bouton poussoir 1 5/8 po, plaquette en acier inoxydable
INSTRUCTIONS D'INSTALLATION
CM-400
CE PAQUET COMPREND :
- (1) bouton de 1 5/8 po (40 mm) de diamètre et (1) bouton robuste à rotation libre résistant au vandalisme
- (1) plaquette résistante au vandalisme en acier inoxydable de calibre 18
- (1) bloc de contacts normalement ouverts et/ou normalement fermés
- (1) trousse de pièces
1. DESCRIPTION GÉNÉRALE
La série CM-400 se décline en trois styles différents de plastrons (plaquette simple, plaque double et plaquette de meaneau). Des options graphiques peuvent être ajoutées à la face avant ou à la face du bouton. Un assortiment de boîtiers de montage est également disponible pour chaque style.
2. CARACTÉRISTIQUES
| Tension | 12 à 16 Vca/Vcc |
|---|---|
|
Intensité nominale
des contacts |
6 A à 30 Vca/Vcc |
| Type d'interrupteur | Momentané et maintenu |
| Finition standard | US32/C32D |
| Dimensions |
CM-400:
4 1/2"H x 2 3/4"W x 1 3/4"D (114mm x 70mm x 44mm) |
|
CM-400N:
4 1/2"H x 1 3/4"W x 1 3/4"D (114mm x 44mm x 44mm) |
|
|
CM-400W:
4 1/2" H x 4 1/2"W x 1 3/4" D (114mm x 114mm x 44mm) |
3. APPLICATION
La série CM-400 est conçue pour contrôler les portes basculantes, les serrures électriques, les serrures électromagnétiques, les gâches électriques et les portes automatiques. Ils peuvent également être utilisés pour la manœuvre, le contournement d'alarmes, les demandes de sortie, les fonctions temporisées et de nombreuses autres applications.
Ils sont conçus pour une utilisation à haute fréquence, dans un environnement intérieur ou extérieur. Facilement visibles, ils sont disponibles avec des plaques de montage étroites en acier inoxydable à un ou deux groupes.
4. INSTALLATION
Le bouton CM-400 est livré avec un bloc de contacts normalement ouverts et normalement fermés. Chaque bloc de contacts est codé par couleur. Le bloc de contacts avec actionneur vert est normalement ouvert, tandis que celui à actionneur rouge est normalement fermé.
Le CM-400 peut facilement avoir trois blocs de contacts fixés à l'arrière du bouton. Si l'application nécessite plus de trois fonctions à l'activation, chaque bloc de contacts peut être empilé avec un autre, doublant ainsi le nombre de fonctions à l'activation.
L'installation est très simple : il suffit d'insérer le câblage dans le haut et le bas du bloc de contacts et de les fixer à l'aide des deux bornes à vis.
Les bornes à vis de chaque bloc de contacts sont numérotées pour permettre de suivre les schémas fournis avec facilité et clarté.

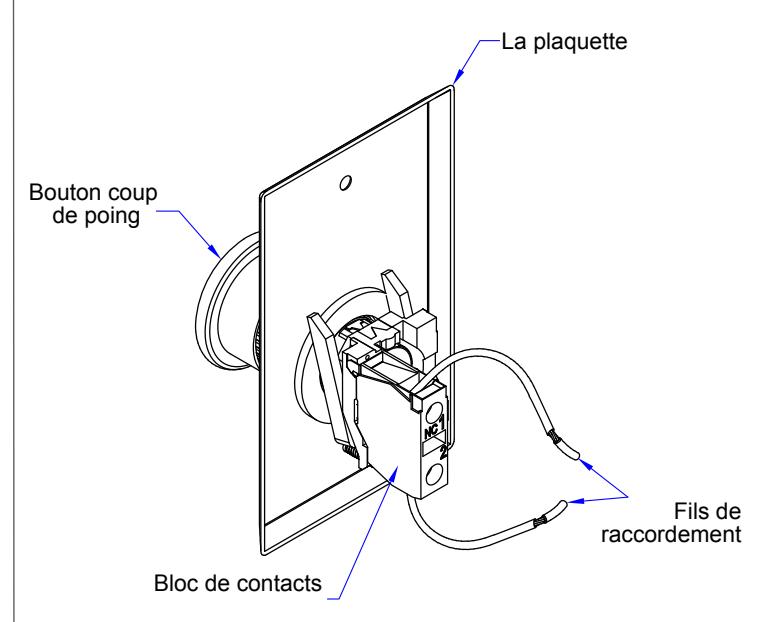

VUE ARRIÈRE DU CM-400
SÉRIE CM-400 BOUTON POUSSOIR 1 5/8 PO, PLAQUETTE EN ACIER INOXYDABLE
INSTRUCTIONS D'INSTALLATION

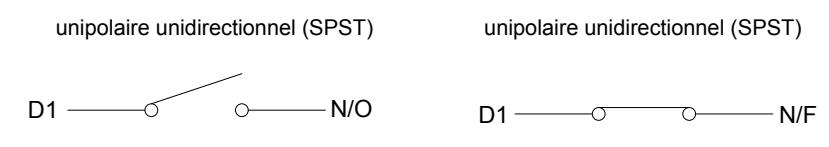

5. CÂBLAGE
| CONFIGURATION DE CÂBLAGE ET CODE DE COULEURS | |||||
|---|---|---|---|---|---|
|
TYPE
D'INTERRUPTEUR |
UNIPOLAIRE
UNIDIRECTIONNEL (SPST) N/O |
UNIPOLAIRE
UNIDIRECTIONNEL (SPST) N/F |
|||
| COMMUN | NOIR | NOIR | |||
| NORMALEMENT OUVERT | NOIR | ||||
| NORMALEMENT FERMÉ | NOIR | ||||
Momentané: Lorsqu'on appuie sur l'interrupteur, le pôle de courant passe à l'état opposé jusqu'à ce qu'on le relâche. Maintenu: Lorsqu'on appuie sur l'interrupteur, il passe au pôle opposé jusqu'à ce qu'on appuie de nouveau sur le bouton.

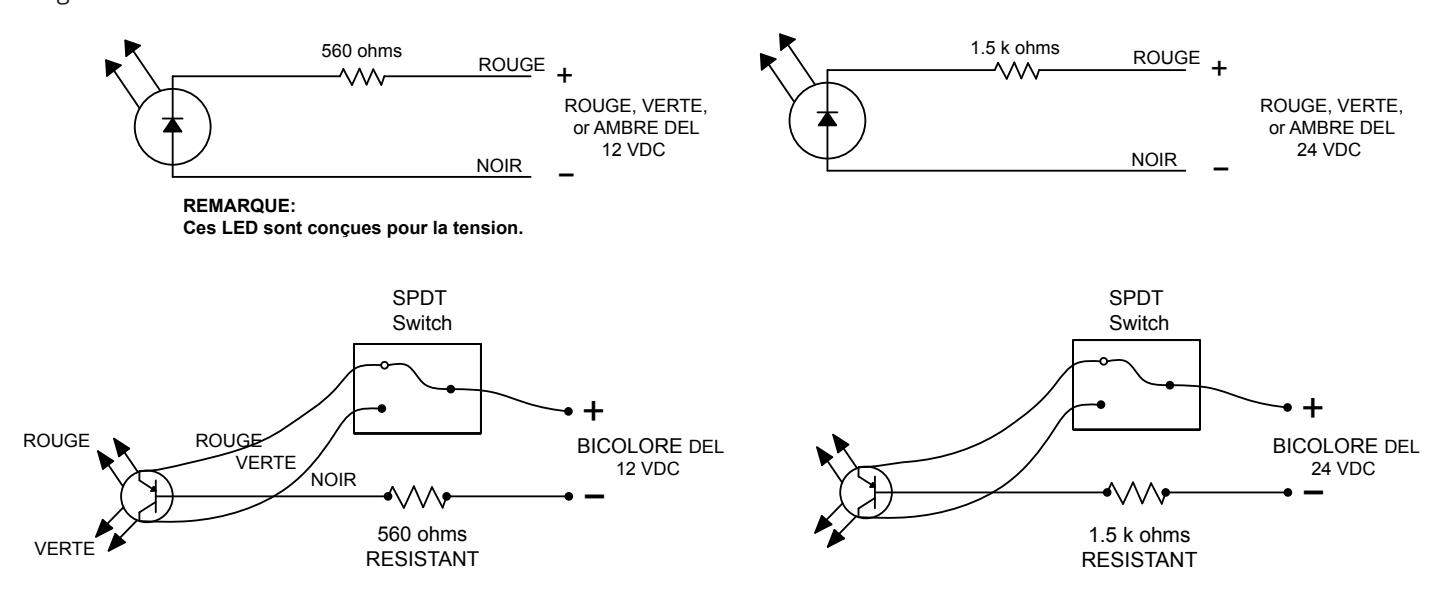

6. CÂBLAGE OPTIONNEL
Les interrupteurs à clé peuvent être commandés avec des LED en option. Ces schémas montrent les différentes configurations de câblage des LED.

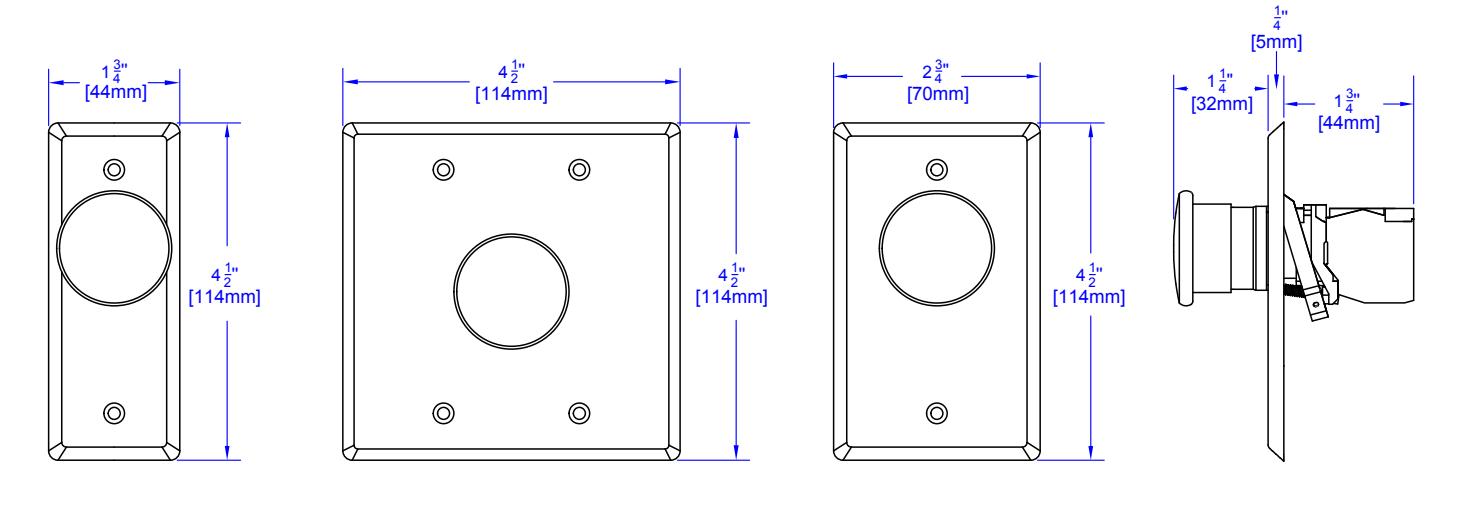

7. SÉRIE CM-400 - VUE DE FACE ET DE CÔTÉ

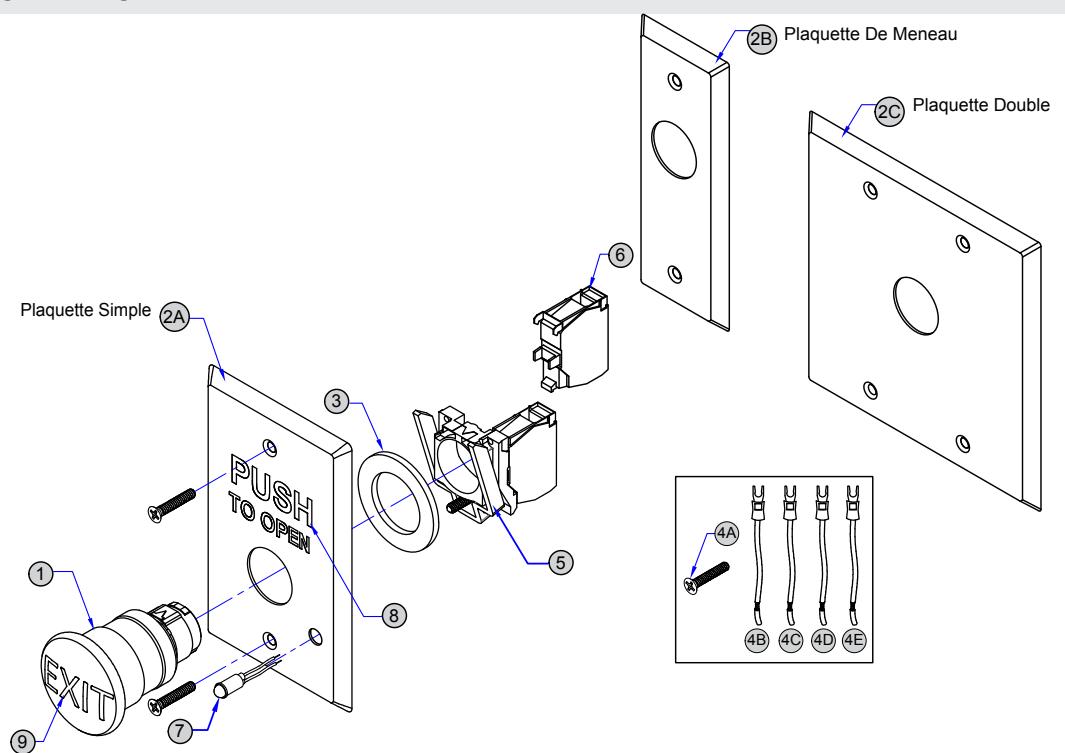

8. PARTS INFORMATION
| RENSEIGNEMENTS DE COMMANDE POUR LES PIÈCES DE RECHANGE | |||||
|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE PIÈCE | DESCRIPTION | |||
| 60-66C000 | BOUTON COUP DE POING MOMENTANÉ ROUGE (DIAM. 1 5/8 po [40 mm]) | ||||
| 60-66A005 | BOUTON COUP DE POING MOMENTANÉ BLEU (DIAM. 1 5/8 po [40 mm]) | ||||
| 1 | 60-66E006 | BOUTON COUP DE POING MOMENTANÉ VERT (DIAM. 1 5/8 po [40 mm]) | |||
| 60-66C002 | BOUTON COUP DE POING MAINTENU ROUGE (DIAM. 1 5/8 po [40 mm]) | ||||
|
A
60-49H009 |
PLAQUETTE DE MENEAU SIMPLE EN ALUMINIUM MOULÉ H 4 ½ po x L 2 ¾ po x P 1 ¾ po
(114 mm x 74 mm x 44 mm) |
||||
| 2 | B | 60-49B040 |
PLAQUETTE DE MENEAU EN ALUMINIUM MOULÉ H 4 ½ po x L 1 ¾ po x P 1 ¾ po
(114 mm x 44 mm x 44 mm) |
||
| C | 60-49C058 | PLAQUETTE DOUBLE EN ACIER INOXYDABLE H 4 1/2'' po x L 4 1/2'' po x P1 3/4'' po (114MM X 114MM X 44MM) | |||
| 3 | 60-53U001A01 | RONDELLE PLATE EN ZINC 0.938ID X 1.47OD X .100THK | |||
| TROUSSE DE PIÈCES | |||||
|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE PIÈCE | DESCRIPTION | |||
| POUR CONTACTS N/F ET N/O | (A) VIS CRUCIFORME ZINGUÉE 6-32 x ¾ À TÊTE PLATE | ||||
| 60-34B024 |
(B) FIL ORANGE DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE
(C) FIL BLEU DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE |
||||
| POUR CONTACTS N/O |
(A) VIS CRUCIFORME ZINGUÉE 6-32 x ¾ À TÊTE PLATE
(B) FIL BLEU DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE (C) FIL GRIS DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE (A) VIS CRUCIFORME ZINGUÉE 6-32 x ¾ À TÊTE PLATE (B) FIL ORANGE DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE (C) FIL GRIS DE 6 po (152 mm) AVEC COSSE RECTANGULAIRE ISOLÉE |
||||
| 3. | 60-34B025 | ||||
| POUR CONTACTS N/F | |||||
| 60-34B026 | |||||
| NUMÉROS DE MODÈLES | |||||
|---|---|---|---|---|---|
| SIMPLE | MENEAU | DOUBLE | QTE | DESCRIPTION | |
| CM-400 | CM-400N | CM-400W | 1 | BLOC DE CONTACTS NORMALEMENT OUVERTS | |
| CM-410 | CM-410N | CM-410W | 1 | BLOC DE CONTACTS NORMALEMENT FERMÉS | |
| CM-420 | CM-420N | CM-420W | 1 | BLOC DE CONTACTS NORMALEMENT OUVERTS ET NORMALEMENT FERMÉS | |
| ADDITIONAL MUSHROOM PUSH BUTTON OPTIONS | |||||
| CM-420PTE UL 294 Compliant | 1 |
PLAQUETTE SIMPLE, BLOC DE CONTACT NORMALEMENT OUVERT & NORMALEMENT
FERMES, AVEC "PUSH TO EXIT" GRAVÉ SUR LE BOUTON |
|||
| CM-450R | 1 |
PLAQUETTE SIMPLE, BLOC DE CONTACT NORMALEMENT OUVERT ET
NORMALEMENT FERME. BOUTON POUSSER/TIRER |
|||
| OPTIONS DE CONTACTS | ||||
|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE PIÈCE QTÉ NUMÉRO D'ARTICLE | NUMÉRO D'ARTICLE | ||
| 60-66C000 | 1 | BLOC DE CONTACTS NORMALEMENT OUVERTS | ||
| 4. | 60-66C001 | 1 | BLOC DE CONTACTS NORMALEMENT FERMÉS | |
| 60-66C002 | 1 |
BLOC DE CONTACTS NORMALEMENT FERMÉS ET BLOC DE CONTACTS NORMALEMENT
OUVERTS |
||
| OPTIONS DE INDIVIDUEL DEL | OPTIONS DE DOUBLE DEL | |||||||
|---|---|---|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE
MODÈLE |
QTÉ |
NUMÉRO DE
PIÈCE |
DESCRIPTION |
NUMÉRO DE
MODÈLE |
QTÉ |
NUMÉRO DE
PIÈCE |
DESCRIPTION |
| CM-xxxx-7012 | 1 | 60-73C008 | ROUGE 12V DEL | CM-xxxx-70122 | 2 | 60-73C008 | ROUGE 12V DEL | |
| CM-xxxx-7024 | 1 | 60-73C010 | ROUGE 24V DEL | CM-xxxx-70242 | 2 | 60-73C010 | ROUGE 24V DEL | |
| CM-xxxx-7112 | 1 | 60-73C009 | VERTE 12V DEL | CM-xxxx-71122 | 2 | 60-73C009 | VERTE 12V DEL | |
| CM-xxxx-7124 | 1 | 60-73C011 | VERTE 24V DEL | CM-xxxx-71242 | 2 | 60-73C011 | VERTE 24V DEL | |
| CM-xxxx-7212 | 1 | 60-73C009 | VERTE 12V DEL | CM-xxxx-72122 | 2 | 60-73C009 | VERTE 12V DEL | |
| CIVI-XXXX-7212 | 1 | 60-73C008 | ROUGE 12V DEL | GIVI-XXXX-72122 | 2 | 60-73C008 | ROUGE 12V DEL | |
| 7. | CM 2004 7224 | 1 | 60-73C011 | VERTE 24V DEL | CM-xxxx-72242 | 2 | 60-73C011 | VERTE 24V DEL |
| CM-xxxx-7224 | 1 | 60-73C010 | ROUGE 24V DEL | GIVI-XXXX-72242 | 2 | 60-73C010 | ROUGE 24V DEL | |
| CM-xxxx-7412 | 1 | 60-73C014 | AMBRE 12V DEL | CM-xxxx-74122 | 2 | 60-73C014 | AMBRE 12V DEL | |
| CM-xxxx-7424 | 1 | 60-73C012 | AMBRE 24V DEL | CM-xxxx-74242 | 2 | 60-73C012 | AMBRE 24V DEL | |
| CM-xxxx-7612 | 1 | 60-66B001-12 | BICOLORE 12V (3 FILES) DEL | CM-xxxx-76122 | 2 | 60-66B001-12 |
BICOLORE 12V
(3 FILS) DEL |
|
| CM-xxxx-7624 | 1 | 60-66B001-24 | BICOLORE 24V (3 FILES) DEL | CM-xxxx-76242 | 2 | 60-66B001-24 |
BICOLORE 24V
(3 FILS) DEL |
|
SÉRIE CM-400 BOUTON POUSSOIR 1 5/8 PO, PLAQUETTE EN ACIER INOXYDABLE
INSTRUCTIONS D'INSTALLATION
| PLAQUETTES GRAVÉES (EN NOIR) EN OPTION | ||||
|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE MODÈLE | DESCRIPTION | ||
| CM-xxx/3 | PUSH TO OPEN | |||
| CM-xxx/3F | POUSSEZ POUR OUVRIR | |||
| CM-xxx/3S | EMPUJE PARA ABRIR | |||
| CM-xxx/7 | PUSH TO EXIT | |||
| CM-xxx/7F | POUSSEZ POUR SORTIR | |||
| 8 | CM-xxx/8 | PUSH TO LOCK | ||
| CM-xxx/8F | POUSSEZ POUR VERROUILLER | |||
| CM-xxx/8FE | POUSSEZ POUR VERROUILLER / PUSH TO LOCK | |||
| CM-xxx/12 | PRESS FOR EMERGENCY ASSISTANCE | |||
| CM-xxx/12F | APPUYER POUR AIDE D'URGENCE | |||
| CM-xxx/12FE |
PRESS FOR EMERGENCY ASSISTANCE /
APPUYER POUR AIDE D'URGENCE |
|||
| BOUTONS GRAVÉS (EN BLANC) EN OPTION | ||||
|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
NUMÉRO DE MODÈLE | DESCRIPTION | ||
| CM-xxxE | EXIT | |||
| CM-xxxES | EXIT / SORTIE | |||
| CM-xxxS | SORTIE | |||
| 9 | CM-xxxESA | EXIT / SALIDA | ||
| CM-xxxH | LOGO HANDICAPÉ | |||
| CM-xxxSA | SALIDA | |||
| BOÎTIERS DE MONTAGE COMPATIBLES EN OPTION | ||||
|---|---|---|---|---|
|
NUMÉRO DE
PIÈCE |
DESCRIPTION | |||
| CM-34AL |
BOÎTIER EN APPLIQUE EN FONTE D'ALUMINIUM ROBUSTE DE PROFONDEUR NORMALE AVEC ENTRÉE DE CONDUIT
FILETÉE H 2 ¾ po X L 4 ½ po X P 1 ¾ po (70 mm X 144 mm X 47 mm) |
|||
| CM-66 |
BOÎTIER ENCASTRÉ ET PLAQUE D'HABILLAGE, BOÎTIER DE PROFONDEUR NORMALE AVEC PLAQUE D'HABILLAGE DE
7 po x 7 po (178 mm X 178 mm) ACIER INOXYDABLE DE FORTE ÉPAISSEUR |
|||
| CM-31 |
MANCHON POUR BOÎTIER ÉLECTRIQUE EN APPLIQUE PROF. NORMALE 2 ¾ po X 4 ¼ po (70 mm X 108 mm). ACIER
INOXYDABLE DE FORTE ÉPAISSEUR |
|||
| CM-CPC1 | COUVERCLE RABATTABLE TRANSPARENT RÉSISTANT AU VANDALISME ET AUX INTEMPÉRIES | |||
| CM-34BL |
BOÎTIER SIMPLE EN APPLIQUE EN ABS NOIR
H 4 1/2 PO X L 2 7/8 PO X P 1 3/4 PO (114 MM X 73 MM X 44 MM) |
|||
| CM-34D |
BOÎTIER EN APPLIQUE EXTRA PROFOND EN POLYMÈRE GRIS ROBUSTE
H 4 ½ po X L 2 ¾ po X P 1 ¾ po (114 mm X 70 mm X 44 mm) |
|||
|
POUR LA
SÉRIE MENEAU |
||||
| CM-23D |
BOÎTIER EN APPLIQUE EXTRA PROFOND EN POLYMÈRE GRIS ROBUSTE (ABS) RÉSISTANT AUX FLAMMES ET AUX
CHOCSH 4 ½ po X L 1 ¾ po X P 1 ½ po (114 mm X 44 mm X 38 mm) |
|||
