L'ensemble comprend

• 1 assemblage clavier et plaque
• 1 joint de mousse (CM-120W seulement)
• 1 varistance de verrou (MOV)
• 2 vis cruciformes en acier inox. no 6-32 x 1 po
• 2 vis inviolables no 6-32 x 1 po
• 1 tournevis pour vis inviolables

Spécifications

Modèles	CM-120i/CM-120wV2
Éclairage	CM-120i : non; CM-120wV2 : oui
Taille	2 ¾ po x 4 ½ po x ¾ po (69,85mm x 114,30mm x 19,05mm)
Montage	2 vis à métaux no 6-32
Température	-40° F à +185° F (-40° C à +85° C)
Tension de fonctionnement	12/24 volts, c.a./c.c.
Appel de courant	30 mA en veille, 90 mA max.
Capacité	999 codes d'utilisateurs
Longueur (codes possibles)	Jusqu'à 8 chiffres (10 millions de codes possibles)
Temps de réponse	0,3 seconde
Entrées	1 x entrée REX
	1 x entrée de contact de porte
Sortie de relai	2 x en forme de C (SPDT)
Contacts de relai	3 ampères @ 24 V c.c./120 V c.a.
Sortie Wiegand	26 bits brutes (code d'installation optionnel)
Sortie RF	2 canaux avec TX-99 en option
Temporisateur	1 à 255 secondes ou verrouillé

Nom	Adresse mémoire	Code d'utilisateur	Nom	Adresse mémoire	Code d'utilisateur
Utilisateur principal	1	1234		36
Gestionnaire	2			37
Utilisateur no 1	3			38
Utilisateur no 2	4			39
Etc	5			40
	6			41
	7			42
	8			43
	9			44
	10			45
	11			46
	12			47
	13			48
	14			49
	15			50
	16			51
	17			52
	18			53
	19			54
	20			55
	21			56
	22			57
	23			58
	24			59
	25			60
	26			61
	27			62
	28			63
	29			64
	30			65
	31			66
	32			67
	33			68
	34			69
	35			70

NOTE : L'équipement en option est représenté par les lignes pointillées.

Légende
[ ]	Touches du clavier sont appuyées et libérées simultanément.
1 #	Touches du clavier
***	DEL clignotent
• • •	DEL allumées
•••	Clavier émet signaux sonores
	Clavier émet signaux sonores faibles à élevés

Régler la touche d'entrée <NOUVELLE TOUCHE D'ENTRÉE> ( =Défaut) Régler la longueur du code <LONGUEUR DU CODE> 0=variable (défaut), entrées valides=1-8 Alarme de décompte de codes erronés <NB DE CODES UTILISATEURS INVALIDES> Défaut 0=Désactivé Forcer des codes utilisateurs uniques <ENTRÉE> 1=activé (défaut), 0=désactivé Prévention du passage en double <ENTRÉE> 1=activé, 0=désactivé (défaut) Commande de lumière en arrière-plan <ENTRÉE> 1=activé, 0=désactivé (défaut) Utilisateur 2 « verrouillage global » <ENTRÉE> 1=activé, 0=désactivé (défaut) Mode de sortie de relai <ENTRÉE> Relai 1 (défaut), 1=divisé, 2=séquencé Fonctions admin

Temporisateur/durée des fonctions

Durée de fonctionnement du relai 1 <TEMPS DE FONCTIONNEMENT> 8 secondes par défaut (0-255 permis)

Délai d'alarme de porte ouverte correctement

<TEMPS D'ATTENTE> Défaut : désactivé

Durée de fonctionnement du relai 2 <TEMPS DE FONCTIONNEMENT> 8 secondes par défaut (0-255 permis)

Délai de fonctionnement du relai 2 <TEMPS D'ATTENTE>

4 secondes par défaut (0-255 permis)

NOTE : Le mode de sortie de relai doit être réglé à divisé ou séquencé pour que les fonctions de durée de fonctionnement et de délai de fonctionnement du relai 2 soient activées. Les temps d'attente et de fonctionnement sont en secondes.

Mode de verrouillage

Régler le

« Mode de verrouillage » pour un utilisateur

<NUMÉRO D'UTILISATEUR>

<ENTRÉE> 0=désactivé (défaut), 1=activé

Fonctions de contrôle d'alarme

Alarme de code erroné

<ENTRÉE> 0=désactivé (défaut), 1=bouton-signal, 2=relai 2, 3=bouton-signal et relai 2

0=désactivé (défaut), 1=bouton-signa

Alarme de porte ouverte correctement

<ENTRÉE> 0=désactivé (défaut), 1=bouton-signal, 2=relai 2, 3=bouton-signal et relai 2

Verrouillage d'alarme de code erroné

>ENTRÉE> 0=désactivé (défaut), 1=bouton-signal

2=relai 2, 3=bouton-signal et relai 2

Alarme de porte ouverte de force

<ENTRÉE> 0=désactivé (défaut), 1=bouton-signal,

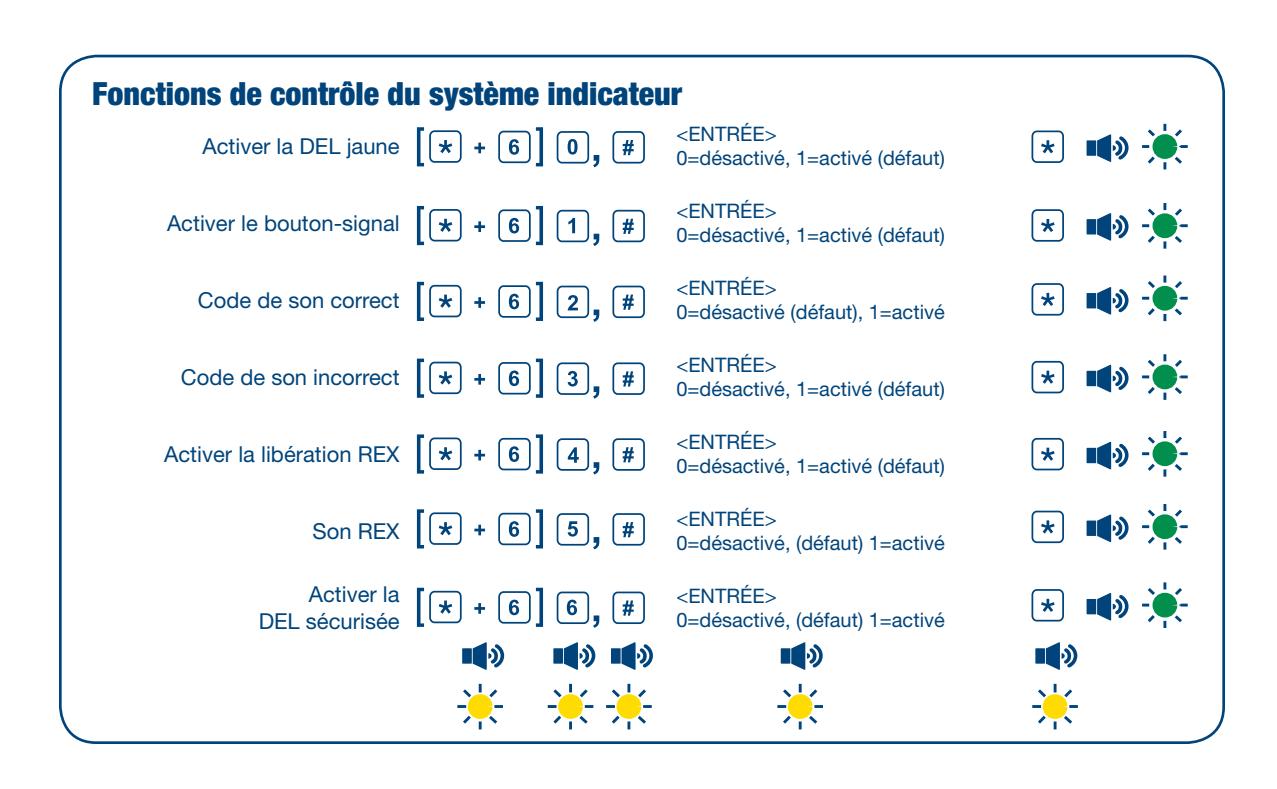

Fonctions de contrôle Wiegand

Choix de protocole Wiegand

ENTRÉE> 0=désactivé (défaut), 1=26 bits, 2=26 bits et code d'installation

Code d'installation Wiegand

<CODE D'INSTALLATION> Défaut: 34 (Camden) (0-255 permis)

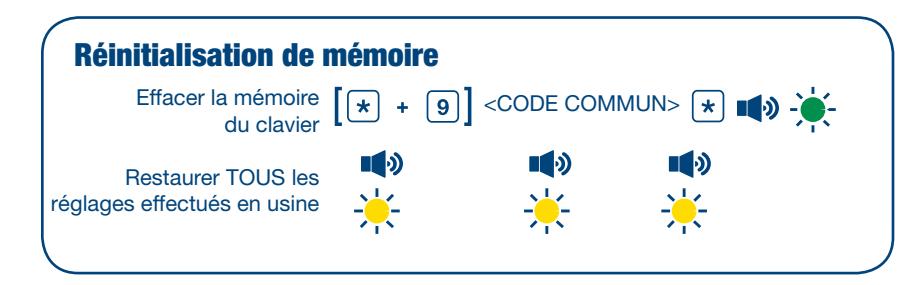

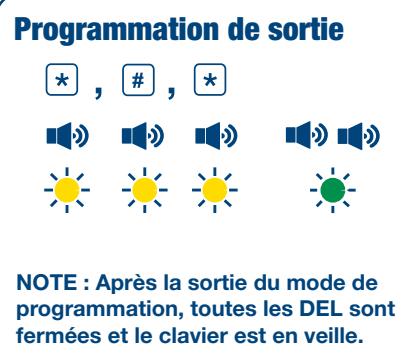

Problème	Solution

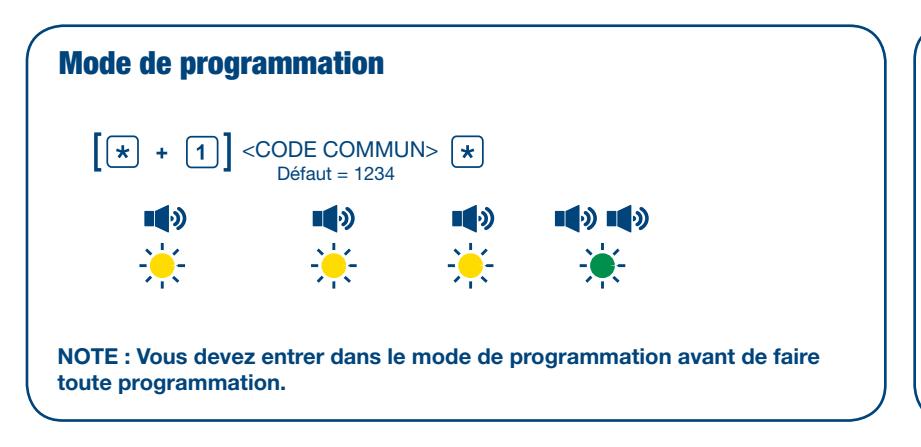

Incapable d'entrer en mode de programmation	Vous devez appuyer sur * et 1 et les libérer simultanément pour prévenir toute programmation accidentelle.
	Entrer le code commun approprié (défaut=1234).

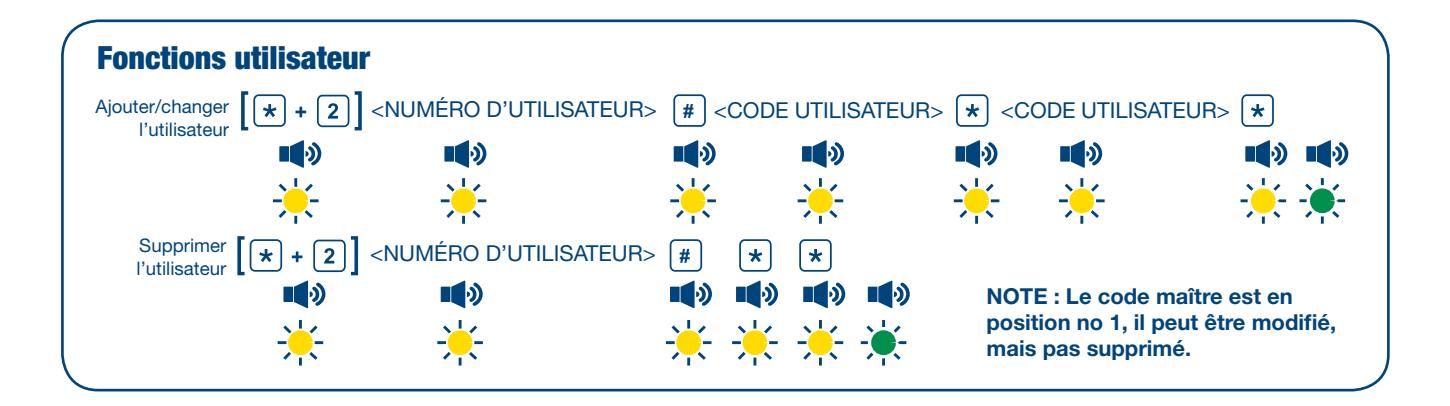

Incapable de programmer un code utilisateur	Le code utilisateur 1 est réservé pour le code commun et n'active pas les relais.
	Entrer les fonctions utilisateurs (ci-haut).
Le code n'active pas la porte	Les relais de clavier ne procurent pas de tension et ne feront donc pas fonctionner la gâche sans une source d'alimentation séparée.
	S'assurer que la gâche soit bien connectée.
Perte/oublie du code commun	Déplacer le cavalier (situé derrière le clavier) des goupilles 2 et 3 aux goupilles 1 et 2, toutes les DEL clignoteront, vous entendrez 4 signaux sonores, pause, puis 4 autres signaux sonores. Une fois la réinitialisation effectuée, replacer le cavalier aux goupilles 2 et 3.
	Ce ci permet de réinitialiser le code commun seulement, tous les codes utilisateurs et autres fonctions programmées restent intactes (comme ils étaient déjà programmés).
Rien ne se produit lorsque le code est entré. Aucune lumière. Aucun son, rien (mort)	1) Vérifier l'alimentation du clavier avec un voltmètre pour s'assurer de l'alimentation.
	2) Alterner entre la mise hors tension et sous tension. (Couper l'alimentation du clavier pendant 60 secondes, puis remettre l'alimentation.)
La lumière rouge clignote lentement. Impossible d'entrer un code	1) Possible touche collée : vérifier tous les boutons, bouger le doigt sur le bouton pour le libérer.
	2) Condition de porte ouverte : fermer le contact de la porte ou porte de service. S'il n'y a pas de changement, alterner entre la mise hors tension et sous tension (couper l'alimentation du clavier pendant 60 secondes, puis remettre l'alimentation).

Avant de téléphoner l'assistance technique, veuillez avoir avec vous :

• 1- Numéro de produit
• 2- Produit devant vous
• 3- Voltmètre/multimètre
• 4- Manuel

5502 Timberlea Blvd. Mississauga, ON Canada L4W 2T7 • Toll Free: 1 877 226-3369 (CAMDEN9) Tel: (905) 366-3377 • Fax: (905) 366-3378 • E-mail: info@camdencontrols.com • www.camdencontrols.com
