CAD Template 1291A
Open the original PDF document
View PDF[t] 800.413.8783 x 805.494.0622 x E-mail: service@sdcsecurity.com x 801 Avenida Acaso, Camarillo, CA 93012 x PO Box 3670, Camarillo, CA 93011

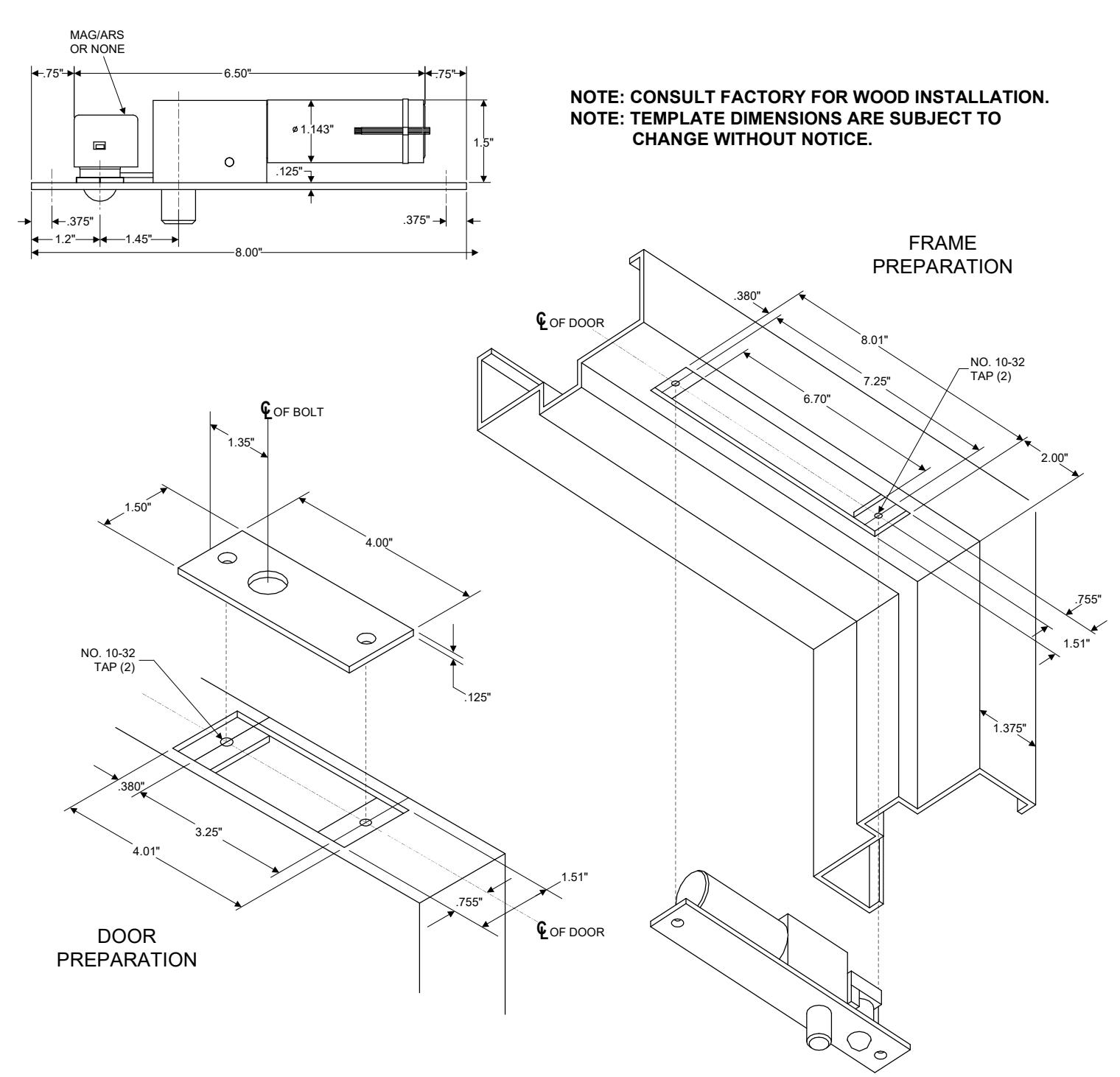

INSTALLATION INSTRUCTIONS
1291A TEMPLATE
TECHNICAL DATA (FOR STANDARD UNIT)
FACE PLATE: 8" x 1-1/2" x 1/8" STRIKE: 4" x 1-1/2" x 1/8" ID REQUIREMENTS: 8" x 1-1/2" x 1-1/2"
BOLT: 5/8" DIA. SOLID STAINLESS STEEL
