CAD Template 1091A Wood Application

Open the original PDF document

View PDF

NOTE: ELECTRICAL BOX #1000EB REQUIRED FOR WOOD APPLICATION. NOTE: TEMPLATE DIMENSIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

BOLT THROW: 3/4"

Security Door Controls 801 Avenida Acaso, Camarillo, CA 93012 (805) 494-0622 Fax: (805) 494-8861 www.sdcsecurity.com E-mail: service@sdscecurity.com

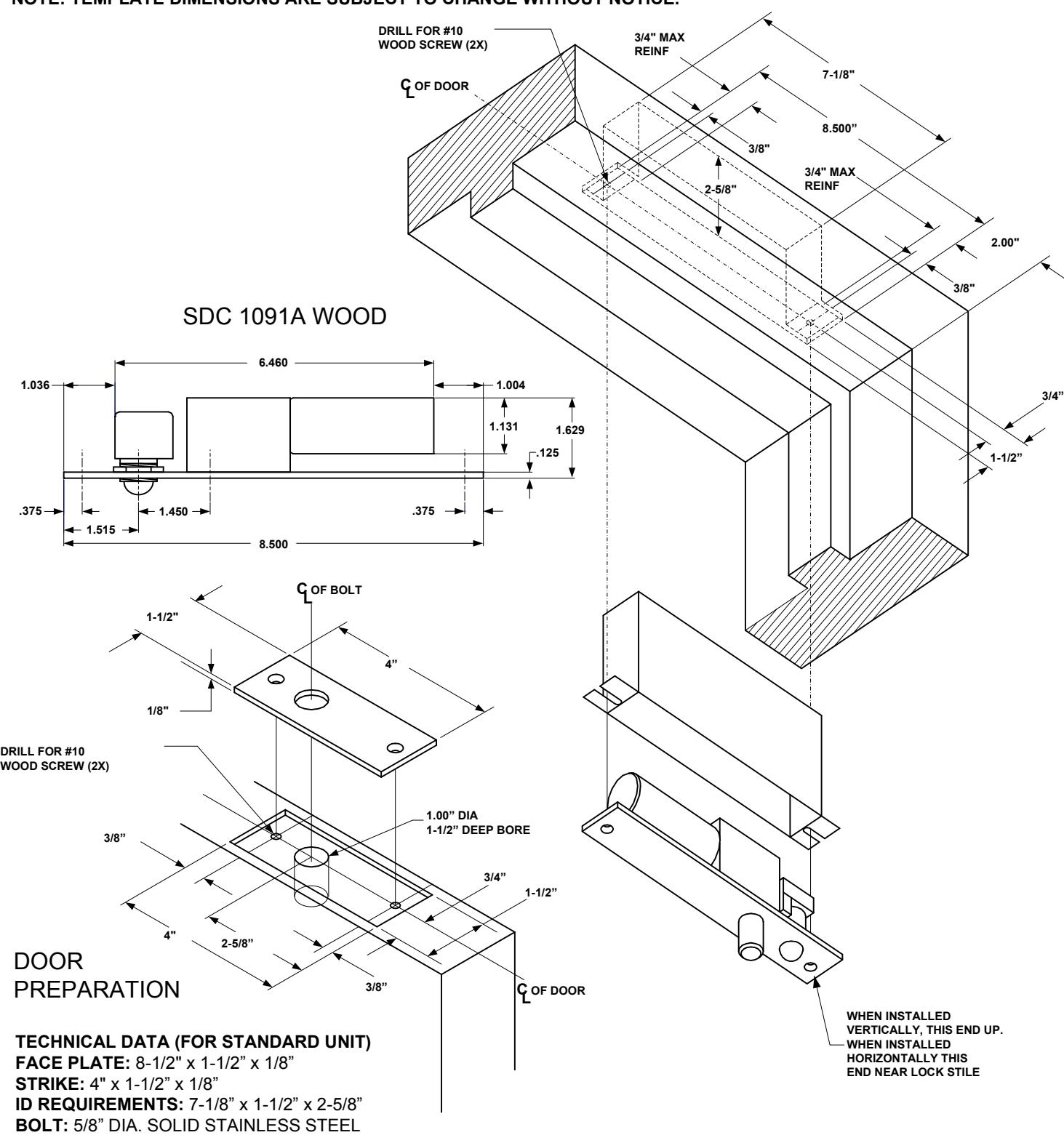

TEMPLATE 1091A WOOD

ORIG. DATE 12/2/99

DRAWING 2853
