CAD TEMPLATE 2490A
Open the original PDF document
View PDFINSTALLATION INSTRUCTIONS

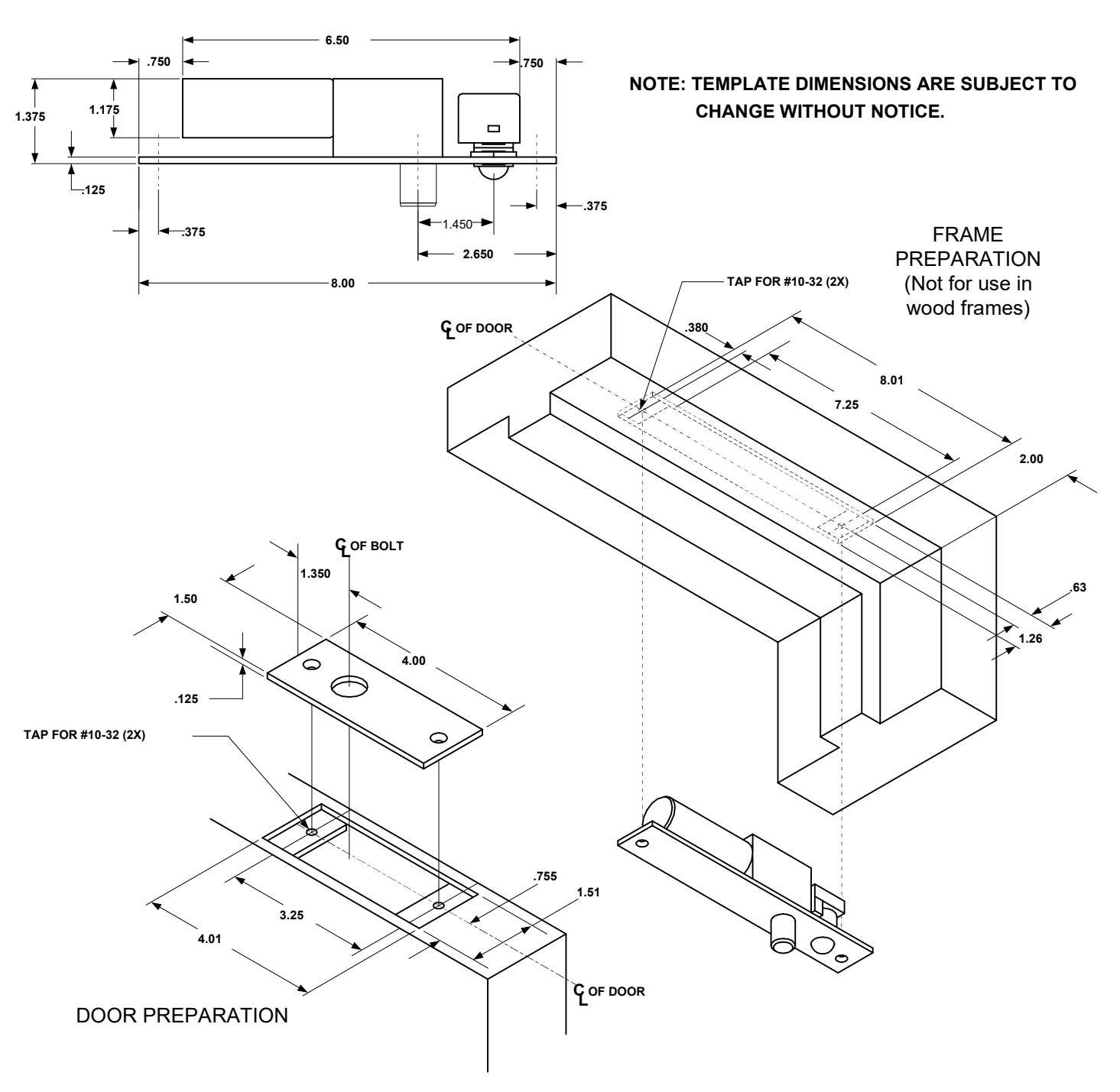

2490A TEMPLATE
TECHNICAL DATA (FOR STANDARD UNIT)
FACE PLATE: 8" x 1-1/4" x 1/8" STRIKE: 4" x 1-1/2" x 1/8" ID REQUIREMENTS: 8" x 1-1/2" x 1-3/8"
BOLT: 5/8" DIA. SOLID STAINLESS STEEL
BOLT THROW: 1/2"
PR-1000 MODULE: 3-3/4" x 1-1/4" x 1/2" (Required when mounted in frame)
