Anti-Vandal 7800-8200-9200 Series Mortise Locks AV-Prefix CR, E, L, LN, O, SL, SN, TR Design Rose Trim

Open the original PDF document

View PDF

  • 1. FOR 7800/8200 USE IN CONJUNCTION WITH TEMPLATE #7057 (LOCKBODY).
  • 2, FOR 9200 USE IN CONJUNCTION WITH TEMPLATE #4482 (LOCKBODY).
  • 3. SUITABLE REINFORCEMENT REQUIRED FOR MOUNTING TRIM SCREWS.

RELEASE DATE

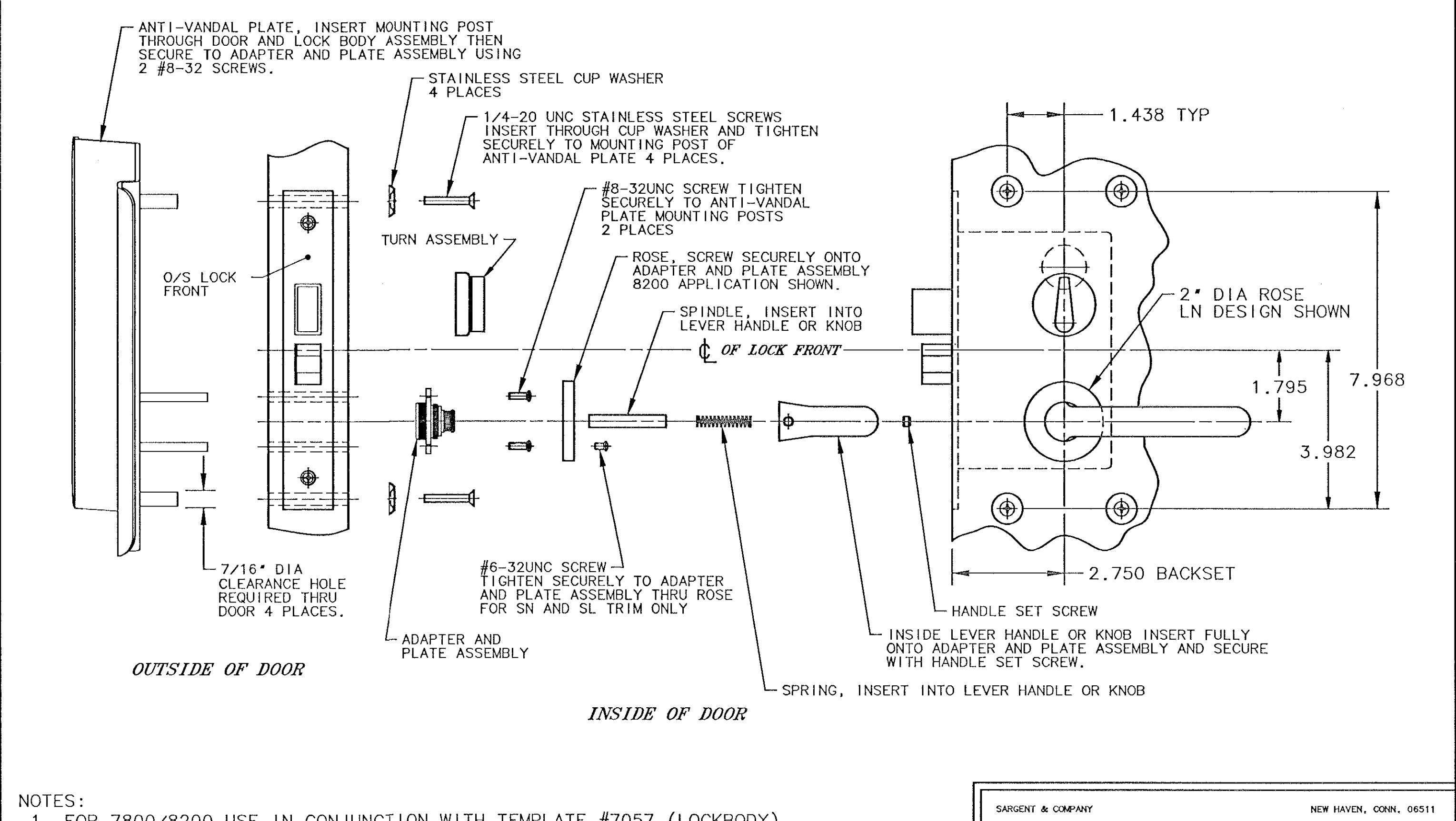

TEMPLATE:7800/8200/9200 MORTISE LOCK CR,E,L,LN,O,SL,SN,TR DESIGN ROSE TRIM

FEB03

TEMPLET NO. 4555 B
