Aluminum Full Surface Geared Hinges Specification Sheet
Open the original PDF document
View PDF
CONTINUOUS HINGES HEAVY DUTY

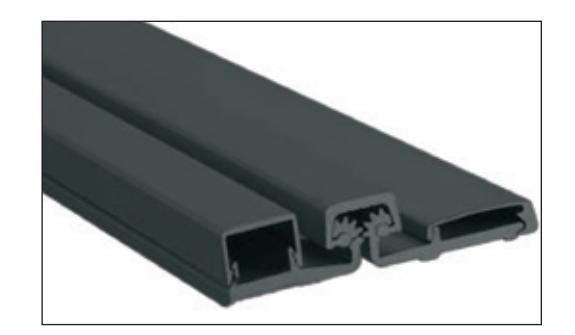

ALUMINUM FULL SURFACE GEARED HINGES
FULL SURFACE HINGES
- • Any Door Material
- • Heavy Duty for high frequency 1 3/4" doors or heavy medium frequency doors up to 450lbs.
- • 317FS (Heavy Duty), 417FS (Heavy Duty), 517FS (Heavy Duty)

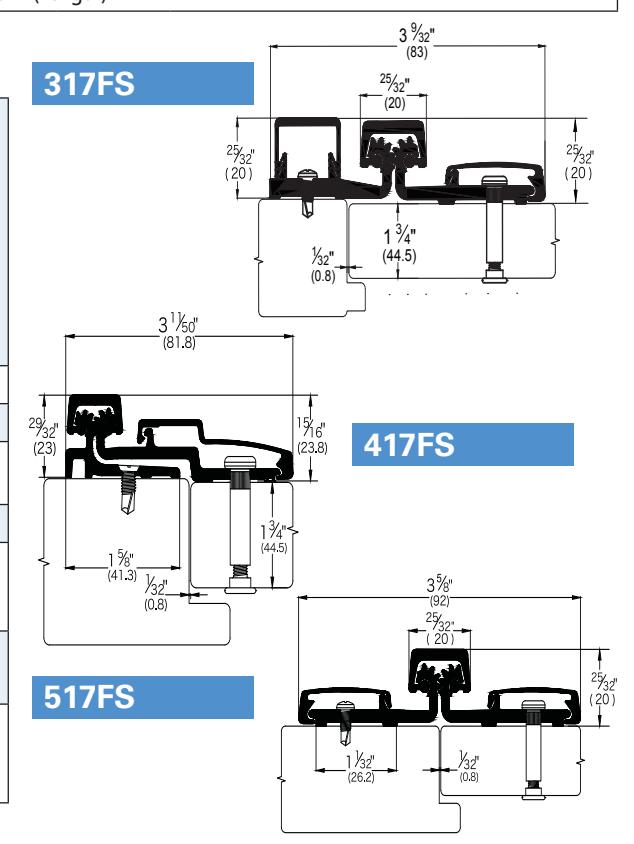

| MODEL | LENGTH | SCREW COUNT | |||||
|---|---|---|---|---|---|---|---|
| C (Clear Anodized) | D (Duro Anodized) | IN | CM | DOOR | JAMB | CLEARANCE | |
| 317FSC-83 | 317FSD-83 | 83 | 210.8 | 19 | 19 |
1/32" (1mm) minimum recommended for hinge side
plus standard lockside clearance |
|
| 317FSC-95 | 317FSD-95 | 95 | 241.3 | 20 | 20 | ||
| 317FSC-120 | 317FSD-120 | 120 | 304.8 | 26 | 26 | ||
| 417FSC-83 | 417FSD-83 | 83 | 210.8 | 19 | 19 |
1/32" (1mm) minimum recommended for hinge side
plus standard lockside clearance 1 5/8" (41mm) minimum frame face required plus 3/16" (5mm) rotational clearance |
|
| 417FSC-95 | 417FSD-95 | 95 | 241.3 | 20 | 20 | ||
| 417FSC-120 | 417FSD-120 | 120 | 304.8 | 26 | 26 | ||
| 517FSC-83 | 517FSD-83 | 83 | 210.8 | 19 | 19 |
1/32" (1mm) minimum required between doors
3 9 32" (83) |
|
| 517FSC-95 | 517FSD-95 | 95 | 241.3 | 20 | 20 | ||
| 517FSC-120 | 517FSD-120 | 120 | 304.8 | 26 | 26 | ||
|
3 9
*Note: First 3 numbers = (Product #), FS = (Full Surface), C or D = (Finish), 83, 95 & 120 = (Length) 32" 25 32" |
|||||||
|
FASTENERS:
(Self-Tapping Screws) |
FRAME PORTION
• All fasteners as No. 12-24 x 1/16" Type C, FHUC - Heavy Duty Hinges - 10 required for each leaf DOOR PORTION • Thrubolt 1/4-20 x 1 5/8" PCH - Heavy Duty Hinges - 6 required for each leaf • Shoulder bolt 1/4 - 20 x 1"PCH - Heavy Duty Hinges - 6 required • Pan Head Self Drilling No. 12 x 3/4" - Heavy Duty Hinges - 4 required |
||||
| LENGTH OPTIONS: | 83", 95" & 120" | ||||
| DOOR REINFORCEMENT: | • None needed | ||||
| FRAME REINFORCEMENT: |
• None needed to 200 lbs
• Use 16 gauge channel over 200 lbs |
||||
| FIRE RATING: | Up to 3 Hours | ||||
| SPECIAL FEATURES: |
• Replacement for existing doors and frames
• 7/8" minimum frame • 1/16" inset |
||||
|
STANDARD FINISHES:
• C (Clear Anodized Aluminum), D (Duro Anodized Aluminum) |
|||||
International Door Closers, Inc.
BL (Black Anodized Aluminum)
SPECIAL ORDER FINISHES:
West: 800-544-4422 • East: 800-225-6737
• PW (Painted White), G (Gold Anodized Aluminum),
