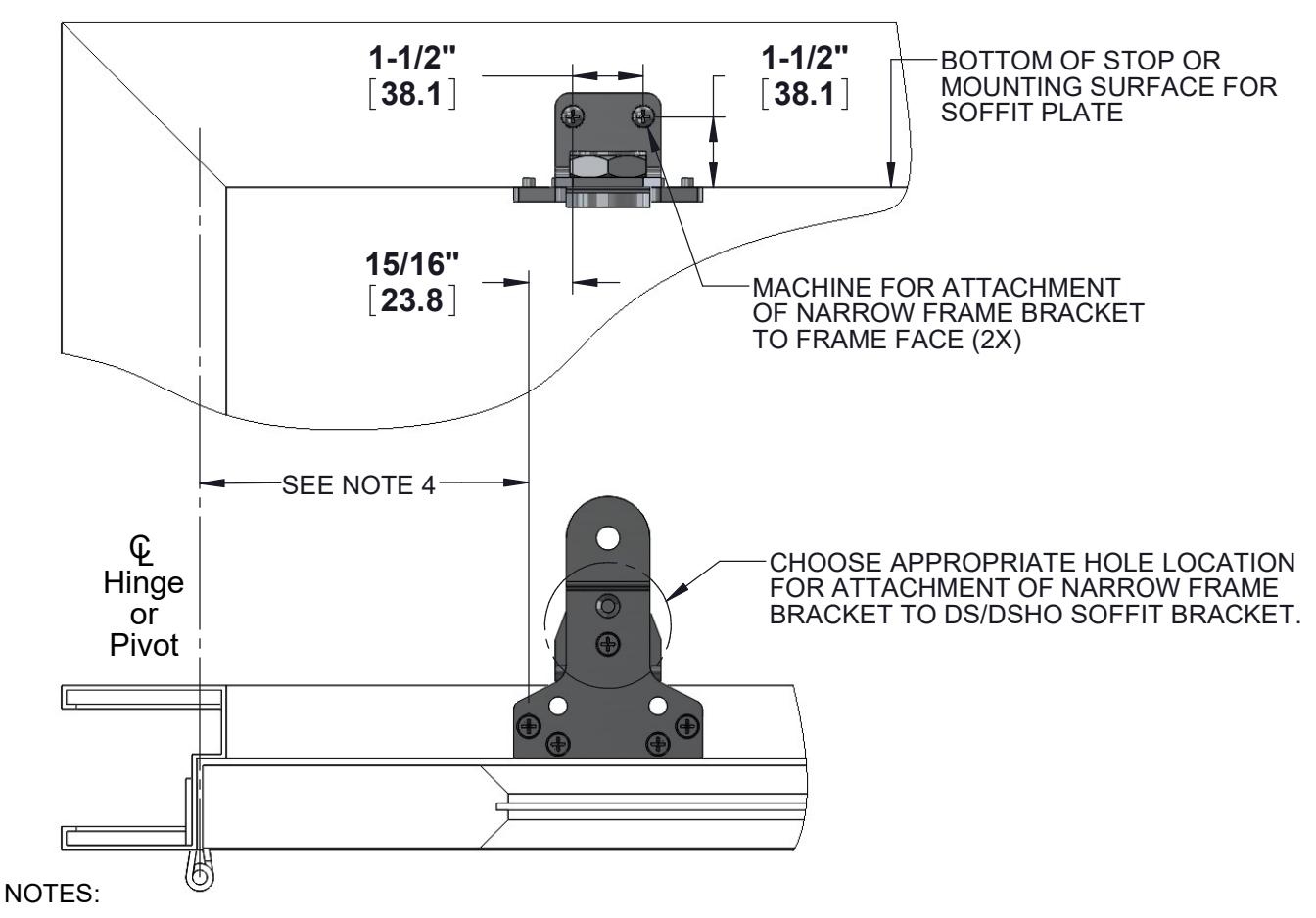

ALL DOOR CLOSER MODELS

PARALLEL ARM INSTALLATION - PUSH SIDE

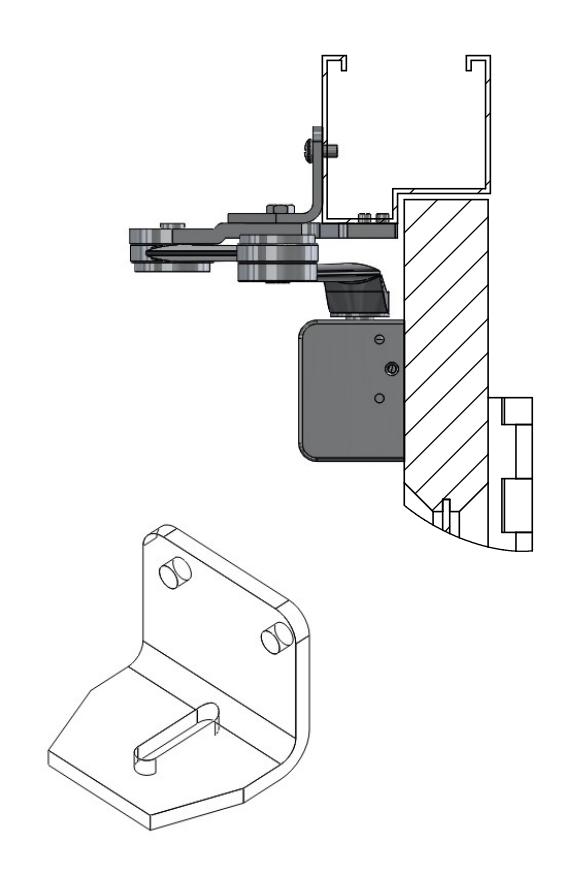

DS AND DSHO APPLICATIONS WITH OPTIONAL NARROW FRAME BRACKET (NFB)

TEMPLATE: 999303, REV. 1 12-20-18

  • 1. DRAWING IS NOT TO SCALE.
  • 2. DIMENSIONS IN INCHES
  • 3. LEFT HAND DOOR SHOWN. FOR RIGHT HAND DOOR REVERSE IMAGE.
  • 4. SEE APPLICABLE PRODUCT TEMPLATE FOR CORRECT CLOSER AND SOFFIT PLATE LOCATIONS.
  • 5. DIMENSIONS BASED ON 4-1/2" X 4-1/2" BUTT HINGES.
  • 6. DOOR SWING MAY BE ALTERED DUE TO OTHER LIMITING CONDITIONS.
  • 7. CAUTION: SEX NUTS MAY BE REQUIRED FOR UNREINFORCED DOORS OR COMPOSITE FIRE DOORS. CONSULT MANUFACTURER'S RECOMMENDATIONS.
  • 8. HOLD OPEN ARMS CAN NOT BE USED ON LABELED FIRE DOORS.
  • 9. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT REVISION AT WWW.PDQLOCKS.COM.

MACHINE SCREWS:

USE #7 OR 13/64" [5.1] DRILL AND 1/4-20 TAP

WOOD DOOR/FRAME SCREWS:

USE 5/32" [4] DRILL

SEX NUTS:

USE 3/8" [9.5] DRILL (FOOT TO DOOR)
