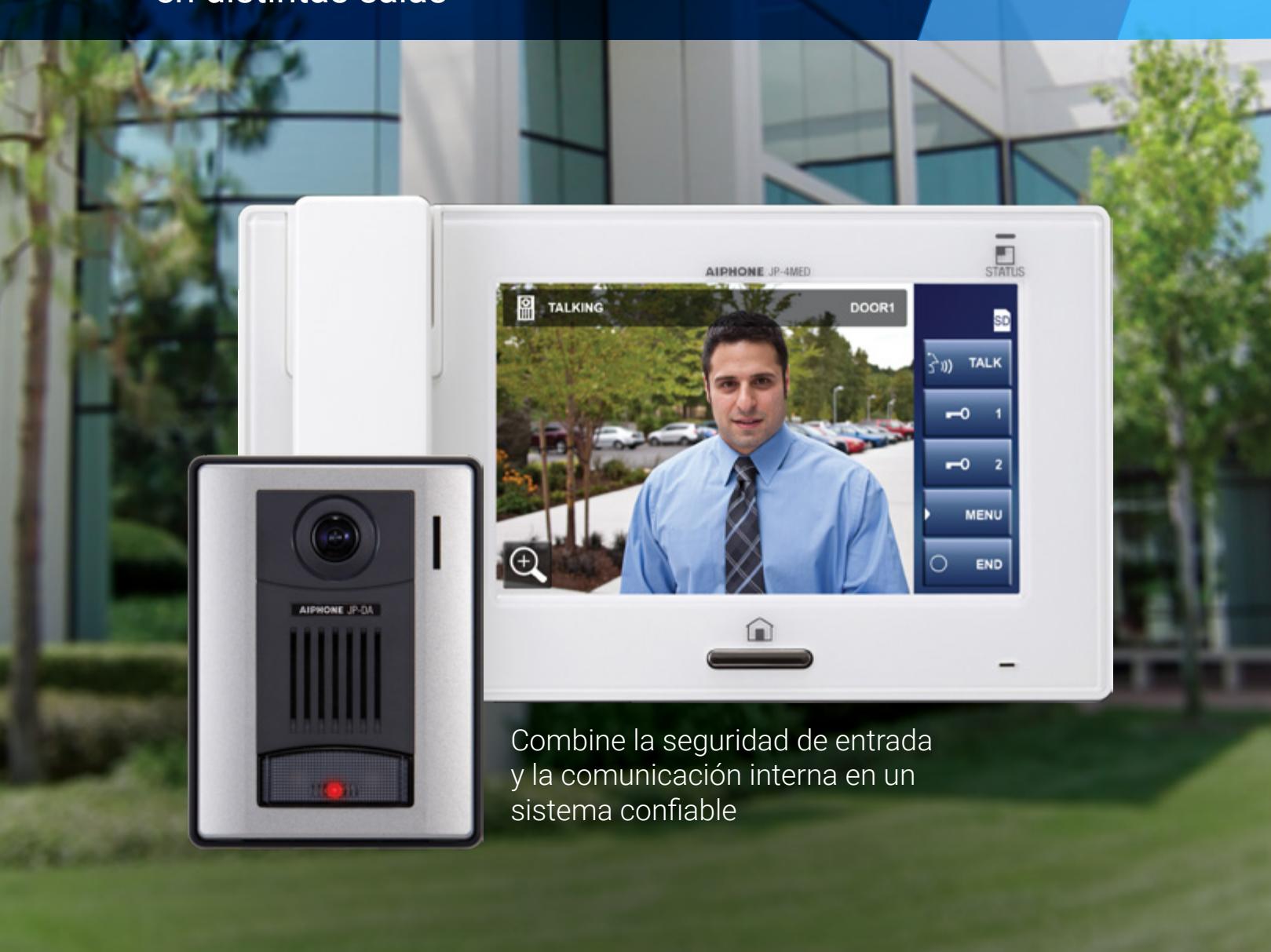

Serie JP

Interfono con video con pantalla táctil de 7" con comunicación entre unidades instaladas en distintas salas

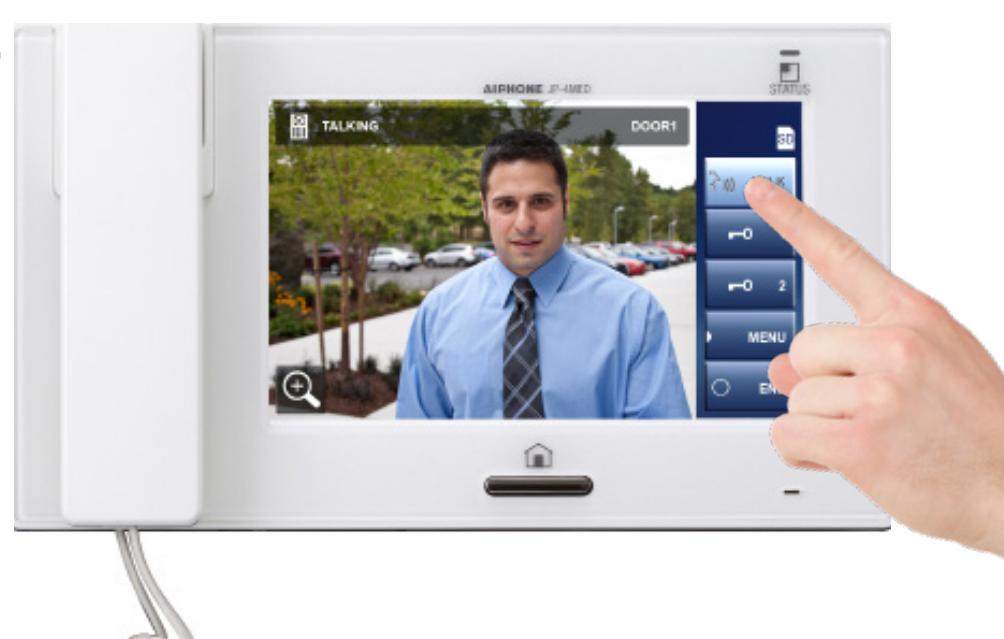

La simplicidad de la pantalla táctil

Sepa exactamente quién está en la puerta, incluso desde el otro extremo de la habitación. La pantalla de 7" muestra imágenes claras desde la unidad de puerta. La interfaz intuitiva reemplaza a los tradicionales diseños de botón para permitir un funcionamiento simple y fácil.

Elija su estilo de comunicación preferido

MANOS LIBRES PARA SU COMODIDAD

Simplemente toque la pantalla y comuníquese fácilmente con los visitantes utilizando el micrófono y altavoz incorporados.

Aplicaciones más comunes: Oficinas, viviendas

AURICULAR PARA PRIVACIDAD

Levante el auricular en cualquier momento durante la conversación. Perfecto para entornos con mucho nivel de ruido.

Aplicaciones más comunes: Hospitales, escuelas

Cableado simple

Entre puerta y unidad maestra:

• Cable estándar de 2 conductores, como cable de timbre
• Para distancias menores a 165', par verde y azul desde un cable CAT-5e/6

Entre unidades interiores:

• Cable CAT 5e/6 (cuadrangular y en cadena margarita)

Grabe a los visitantes

• La Serie JP automáticamente toma fotos de los visitantes
• Transfiera imágenes o guarde directamente en un tarjeta SD / SDHC extraíble*
• Vea fácilmente las imágenes grabadas en la tarjeta SD/SDHC en una computadora o en otro dispositivo compatible

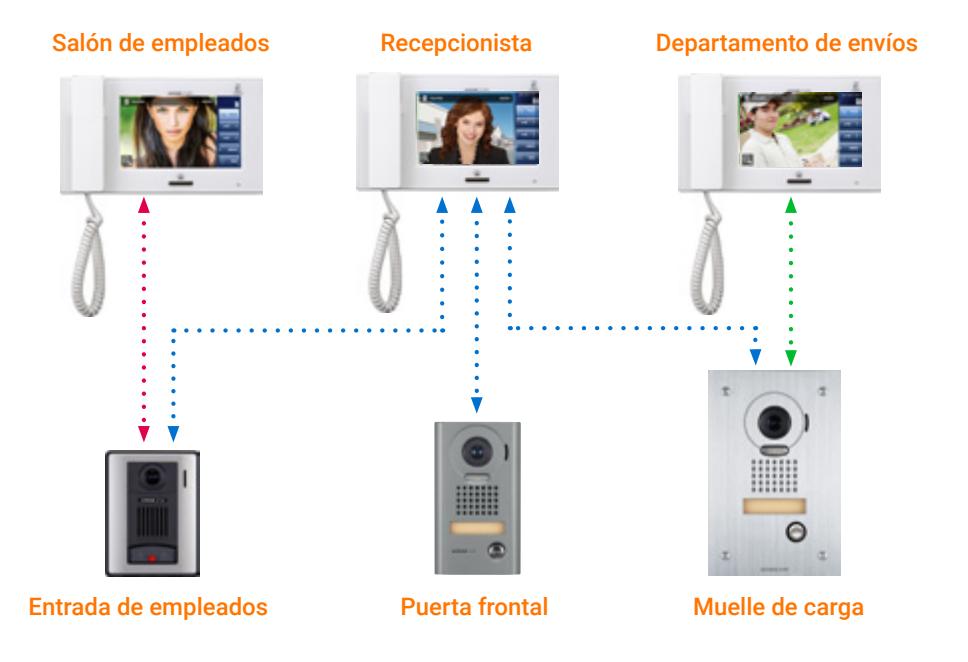

La partición crea más oportunidades de aplicación

• Controle la interacción y autoridad entre unidades
• Designe las unidades maestras para que solamente se comuniquen y abran una puerta o grupo de puertas específicas
• Protegido con contraseña para evitar cambios no autorizados

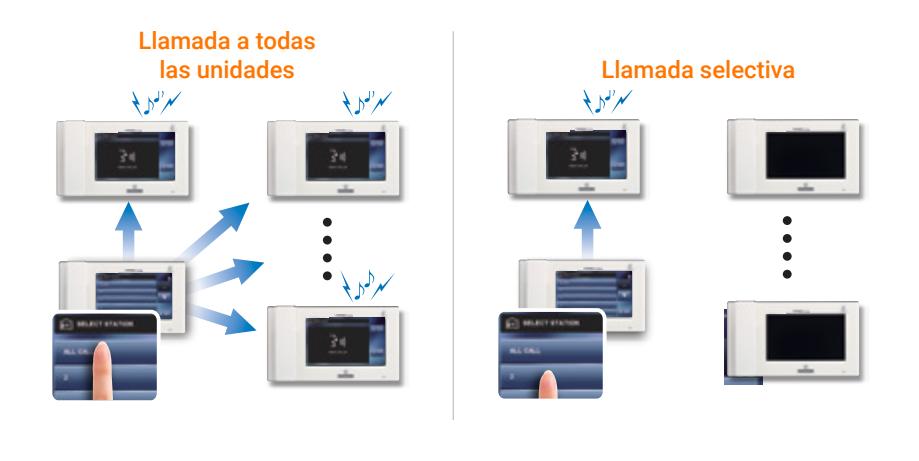

Comunicación interna

Comuníquese fácilmente entre unidades. Anuncie simultáneamente a todas las unidades interiores o seleccione una unidad única para llamar.

Unidades de puerta con monitoreo

• Vea y escuche la actividad en todas las unidades internas
• Vea el video de las unidades de puerta o cámaras de circuito cerrado de televisión con el adaptador opcional
• Supervise durante 30 seg., 60 seg., 120 seg. o continuamente 24/7

Aplicaciones de la Serie JP

Oficinas

Identifique a los visitantes de manera conveniente y segura desde el interior. Coloque múltiples unidades en toda la oficina para asegurar que cada visitante sea atendido en forma oportuna. Conecte las cámaras de circuito cerrado de televisión al sistema para la vigilancia de ubicaciones adicionales.

Escuelas

Bloquee las entradas en escuelas para mantener la seguridad. Identifique a los visitantes y abra las puertas en forma segura y conveniente desde la oficina principal o la oficina del director.

Hogares

Instale las unidades de puerta de la Serie JP en la habitación de los niños para supervisarlos. A medida que el niño crece, las unidades pueden usarse para comunicarse con los padres. Las unidades de puerta también pueden instalarse en áreas para supervisar las habitaciones de personas mayores y personas con necesidades especiales.

Identifique fácilmente a los visitantes

Comience con un conjunto en paquete

(Cada conjunto incluye una puerta, una unidad maestra y una fuente de alimentación)

JPS-4AED JP-4MED. JP-DA. PS-2420UL

JPS-4AEDV JP-4MED. JP-DV. PS-2420UL

Agregue más unidades de puerta

(hasta un TOTAL de 4 por sistema)

JPS-4AEDF JP-4MED. JP-DVF. PS-2420UL

Agregue más unidades internas

(hasta 7 unidades JP-4HD)

JP-4HD

Subunidad maestra con video

• Pantalla LCD táctil de 7"
• · Comunicación manos libres con auricular para privacidad
• Cuadrangular o en cadena margarita con CAT-5e/6

JP-8Z

Adaptador de distribución para subunidades maestras

· Requerido solo cuando se usa el método de cableado cuadrangular (ver abajo)

Unidad de puerta con video

• · Cámara con PTZ
• · Cubierta de nlástico
• · Montaje sobre superficie

JP-DV Unidad de puerta con video

• · Cámara con PTZ
• · Moldeado de zinc
• · Montaie sobre superficie
• · A prueba de vandalismos

JP-DVF

Unidad de puerta con video

• · Cámara con PTZ
• Acero inoxidable
• · Montaje al ras (caja posterior incluida)
• · A prueba de vandalismos

GT-D

Unidad de puerta con audio

• · Cubierta de plástico
• · Montaje sobre superficie

JPW-BA

Adaptador de cámara para distancias largas/circuito

cerrado de televisión

Unidades de puerta (JP-DA, JP-DV, JP-DVF, GT-D) Unidad maestra (JP-4MED) Subunidades maestras (JP-4HD) JP-4HD Subunidad 2 2 2 2 maestra 0 JP-4MED Unidad maestra Adaptador de distribución .IPW-RA 2 Adaptador PS Cable Cat-5e/6 para circuito 2 2 cerrado de Cable 18AWG/de 2 conductores televisión o Par verde(trenzado) + Par azul(trenzadosde CAT-5e/6 (Distancia máx 165') Adaptador de RY-3DL apertura de puertas Cable CAT-5e/6*

El diagrama tiene una finalidad únicamente ilustrativa. El cableado del sistema puede variar según la instalación. Consulte las instrucciones para conocer las indicaciones reales de instalación.

Especificaciones

Alimentación 24V DC - Usar PS-2420111

Comunicación Manos libres (VOX) o auricular (dúplex completo)

Pantalla de video Pantalla táctil I CD de 7"

Picture Memory Interno / incorporado: grabación de un máximo de 20 llamadas (6 imágenes por llamada) con hasta 5 llamadas protegidas contra la escritura.

Tarjeta SD / SDHC: grabación de un máximo de 1.000 llamadas (40 imágenes por llamada) con hasta 100 llamadas protegidas contra la escritura

Tipo de cámara Pantalla en color de 1/4" Área de visión: 100° vert. x 170° horiz.

Dos contactos secos normalmente abiertos (N/O). 24 V CA/CC, 500 mA (usar RY-24L para 1 puerta, usar RY-3DL para 2 o 3

puertas, usar RY-3DL + RY-24L para 4 puertas)

Clase de Unidad de puerta a unidad maestra: 2 conductores, capacitancia media, sólido, no blindado: usar Aiphone #871802 Fuente de alimentación a unidad maestra: 2 conductores capacitancia media, sólido, no blindado: usar Aiphone #871802 JPW-BA: 2 conductores, capacitancia media, sólido, no blindado: usar Aiphone #871802

Unidad maestra a adaptador: CAT-5e o CAT-6 Adaptador a subunidad maestra: CAT-5e o CAT-6

Distancia Unidad de puerta a unidad maestra: 330'(18AWG) 165' (CAT-5e/6)

Total acumulado entre unidades maestras/subunidades maestras: 980' (CAT-5e/6)

Unidad maestra a Adaptador de distribución: 650' Adaptador de cámara para distancias largas/circuito cerrado de televisión a la unidad de puerta: 650' Adaptador de cámara para distancias largas/circuito cerrado de televisión a la unidad maestra: 330 Adaptador de distribución a cada subunidad maestra

Fuente de alimentación a unidad maestra: 16'(22AWG) 33'(18AWG)

Fuente de alimentación a adaptador de distribución: 16'(22AWG) 33'(18AWG)
