Adams Rite 8100 Exit Device Wood Door and Wood Frame Installation Instructions

Open the original PDF document

View PDF

METRIC EQUIVALENTS
INCHES MM INCHES ММ INCHES ММ INCHES ММ INCHES MM
3/32 2,36 25/64 10,16 13/16 20,62 1 13/32 35,56 26 660,40
1/8 3,17 7/16 11,11 7/8 22,22 1 1/2 38,10 30 762,00
3/16 4,75 29/64 11,56 29/32 22,86 1 23/32 43,64 32 812,80
7/32 5,53 1/2 12,70 1 25,40 2 3/64 52,07 36 914,40
15/64 6,10 5/8 15,86 1 3/16 30,14 2 13/64 55,88 38 965,20
1/4 6,35 11/16 17,45 1 1/4 31,75 3 19/32 91,44 42 1066,80
9/32 7,14 3/4 19,05 1 11/32 34,29 4 19/32 116,66 44 1117,60
3/8 9,52 51/64 20,32 1 3/8 34,93 18 457,20 48 1219,20
BACKSET DOOR OPENING WIDTH
DACKSLI 30" 36" 42" 48"
DIM A 24 1/4 30 1/4 36 1/4 42 1/4

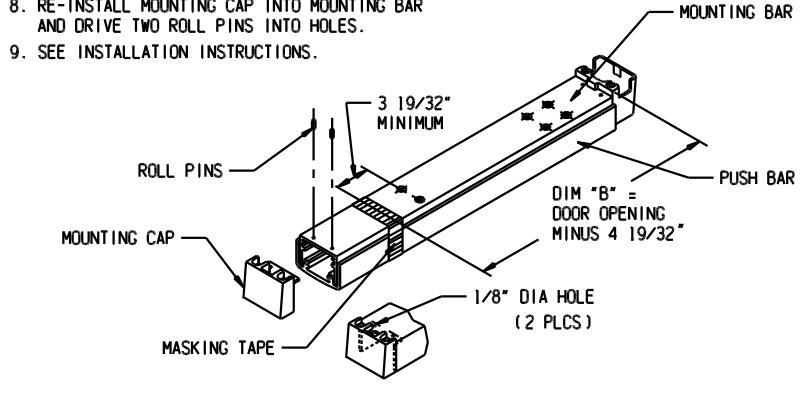

CUT-OFF INSTRUCTIONS FOR NON-STANDARD DOORS

  • 1. DRIVE OUT TWO ROLL PINS.
  • 2. REMOVE MOUNTING CAP.
  • 3. COLLAPSE BAR AND TAPE DOWN IN THE AREA OF CUT-OFF.
  • 4. DETERMINE EXTRUSION LENGTH ("C" DIM). (NOTE: 3 19/32" MINIMUM DIMENSION FROM RIVET CENTERLINE TO NEW CUT-OFF LENGTH AS SHOWN).
  • 5. MEASURE MOUNTING BAR (NOT PUSH BAR), AND MARK EXTRUSION LENGTH ON TAPE.
  • 6. SAW OFF EXCESS LENGTH, REMOVE TAPE AND DEBURR.
  • 7. LAY MOUNTING CAP OVER MOUNTING BAR (FIG "D"), AND
  • USE AS A GUIDE TO DRILL TWO 1/8" DIA HOLES> 8. RE-INSTALL MOUNTING CAP INTO MOUNTING BAR
  • AND DRIVE TWO ROLL PINS INTO HOLES.

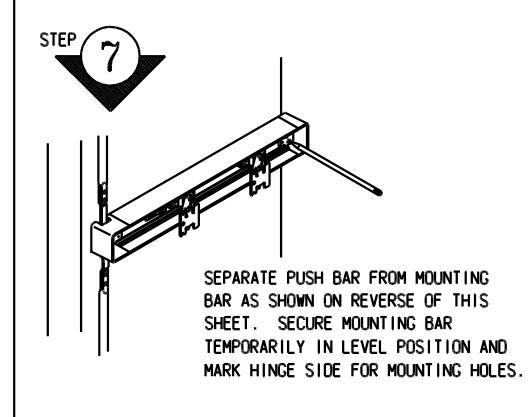

SEPARATING PUSH BAR AND MOUNTING BAR PROCEDURE

FIG. "D"

  • 1. REMOVE BOTH END CAPS. THE RETAINER IS ATTACHED TO THE NOSE END CAP.
  • 2. SLIDE PUSH BAR TOWARD HINGE SIDE OF DOOR.
  • 3. CONTINUE TO SLIDE PUSH BAR PAST THE PIVOT PLATE THAT RIDES IN PUSH BAR TRACK.
  • 4. SLIDE PUSH BAR IN OPPOSITE DIRECTION KEEPING PIVOT PLATE OUT OF TRACK UNTIL PUSH BAR IS FREE OF MOUNTING BAR. MOUNTING - PIVOT PIVOT PLATE STOP PIVOT PLATE TRACK PLATE

INSTALLING PUSH BAR TO MOUNTING BAR

1. WITH PUSH BAR IN HAND AND MOUNTING BAR ATTACHED TO DOOR, FIND PIVOT PLATE STAKED INTO PUSH BAR. (THIS PLATE IS ON THE LATCH END OF ASSEMBLED UNIT). SLIDE THE PIVOT PLATE NEAREST HINGE INTO TRACK OF PUSH BAR UNTIL SECOND PIVOT PLATE IS EXPOSED. INSERT PIVOT PLATE INTO TRACK ON PUSH BAR AND SLIDE IN OPPOSITE DIRECTION UNTIL PUSH BAR AND MOUNTING BAR ALIGN.

RETAINER ASS'Y

PRODUCT MUST BE INSTALLED ACCORDING TO ALL APPLICABLE BUILDING AND LIFE SAFETY CODES

CONSULT FACTORY.

www.adamsrite.com |80-0180-195 Phone: 800-626-7590 800-872-3267

Rev. J

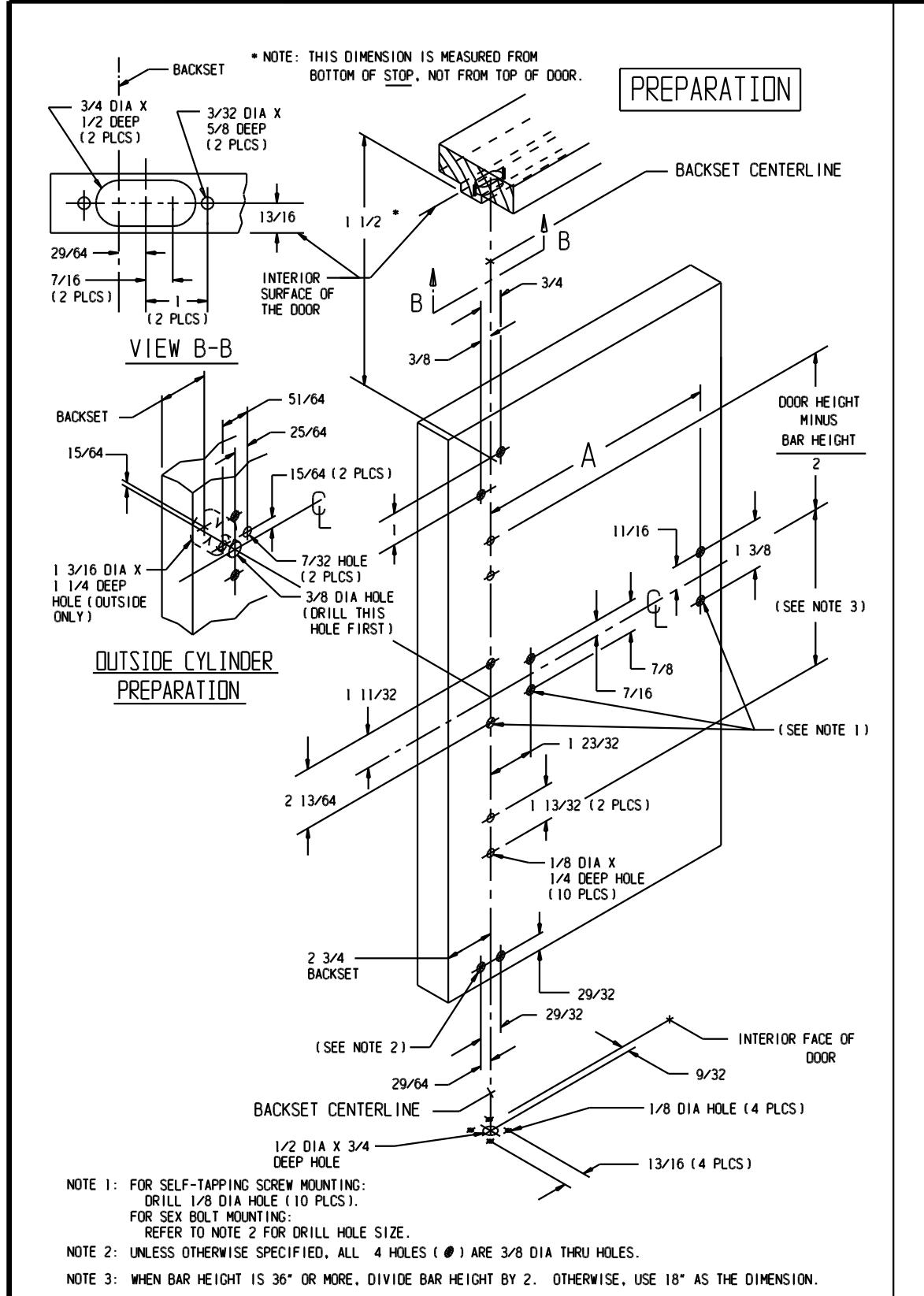

NOTE: THESE DIMENSIONS AND TEMPLATES ASSUME A DOOR THICKNESS OF 1 3/4". FOR DOORS OF OTHER THICKNESS,

Fax: 866-582-4641

800-232-7329

8100 EXIT DEVICE FOR WOOD DOOR AND WOOD FRAME

INSTALLATION INSTRUCTIONS

Ecn 11955A Date: 07-03-12 Appvd: MP Page 1 of 2 Date: 07-06-12

INSTRUCTION

ADAMS RITE 8100

PRODUCT MUST BE INSTALLED ACCORDING TO ALL APPLICABLE BUILDING AND LIFE SAFETY CODES

IMPORTANT!

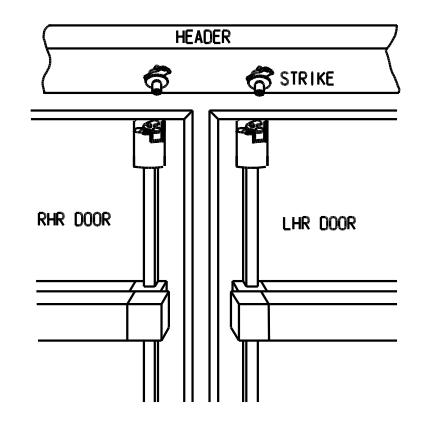

This device is unhanded. It can be installed in either left hand reverse or right hand reverse doors without alteration. The doors' lead stile and header preparation are IDENTICAL not mirror image. Note in the sketch above that the yoke type bolt always faces right (as viewed from inside) and the strike post is toward the right of the backset centerline for both doors.

NOTE STEPS 2 THRU 10 ARE MORE EASILY ACCOMPLISHED IF DOOR IS NOT INSTALLED IN FRAME.

PAIR DOOR

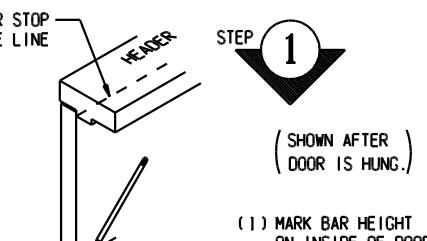

ON INSIDE OF DOOR ( AND ON OUTSIDE IF CYLINDER WILL BE FITTED). ALSO MARK DOOR STOP

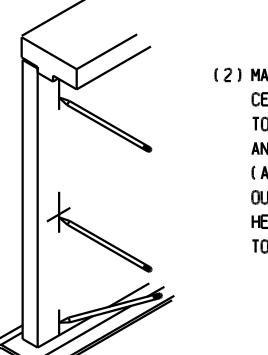

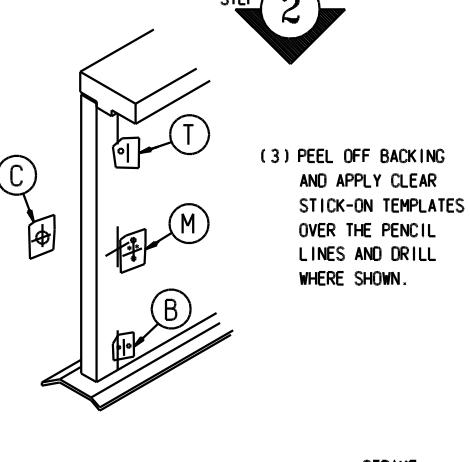

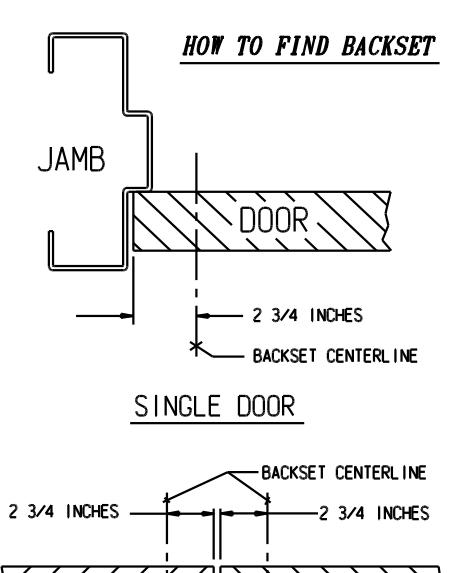

(2) MARK BACKSET CENTERLINE AT TOP, BAR HEIGHT AND BOTTOM. (ALSO MARK ON OUTSIDE AT BAR HEIGHT IF CYLINDER TO BE FITTED).

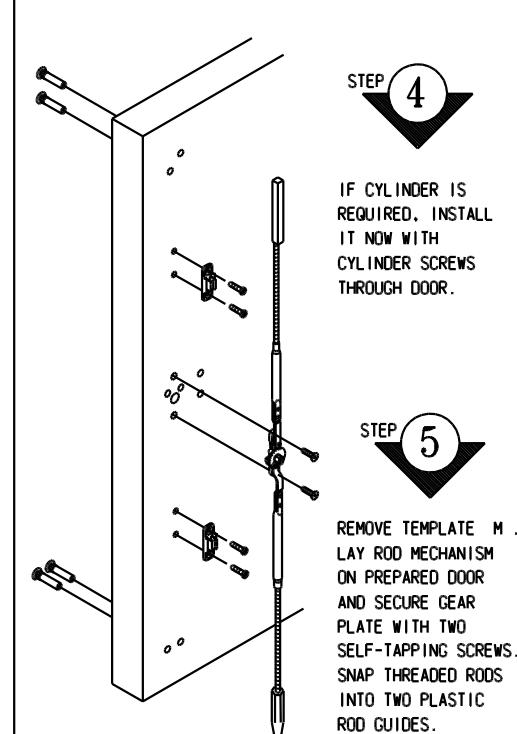

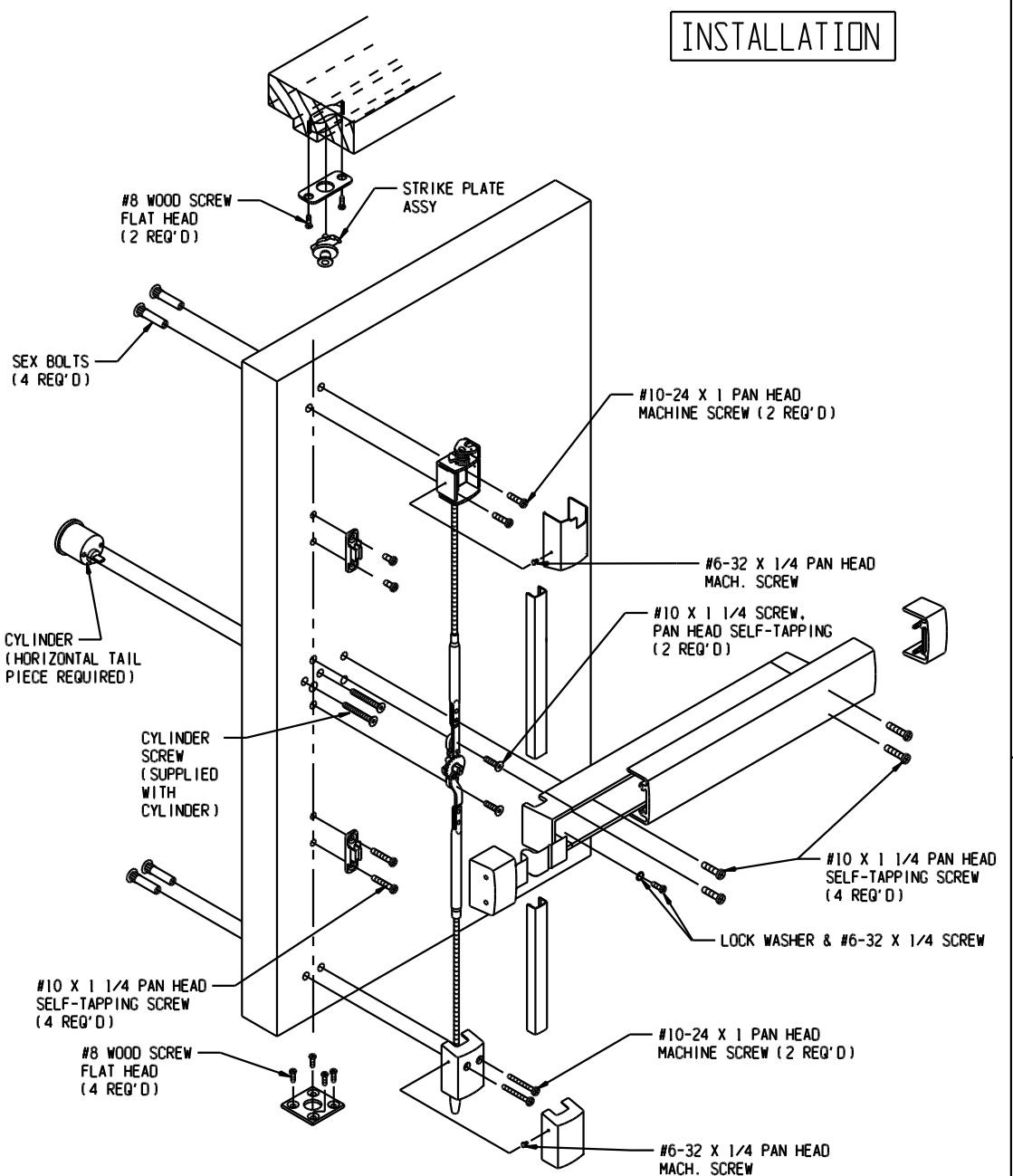

INSTALL 4 SEX BOLTS THROUGH 3/8 DIA HOLES. INSTALL 2 PLASTIC GUIDES ON BACKSET CENTERLINE; ONE HALFWAY FROM BAR HEIGHT TO TOP OF DOOR, ANOTHER HALFWAY TO BOTTOM OF DOOR. (USE ROD GUIDE AS TEMPLATE TO DRILL 1/8 DIA HOLES FOR WOOD SCREWS (FOR WOOD DOOR) OR SELF-TAPPING SCREWS (FOR HOLLOW METAL DOOR.)

ADJUST RODS TO LENGTH:

WITH GEARS ALIGNED TO STAMPED MARKS (SEE FIGURE AT STEP 8), ADJUST TOP ROD TO LENGTH BY TURNING IT TO ALIGN MARK ON TEMPLATE (T) WITH SQUARE BOLT. ADJUST BOTTOM BOLT FLUSH WITH BOTTOM OF DOOR (FOR NOW).

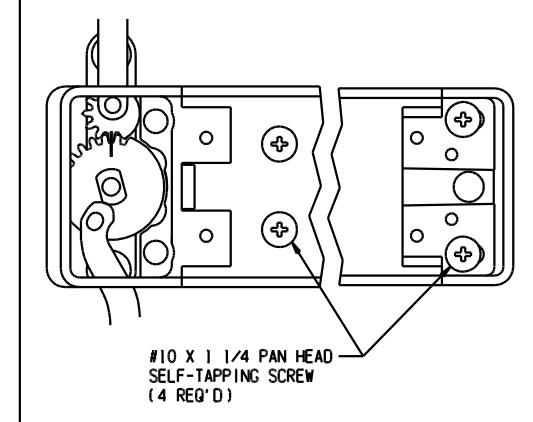

REMOVE BAR, DRILL 3/8 HOLES IN HINGE SIDE AND INSTALL TWO SEX BOLTS. REINSTALL BAR PERMANENTLY WITH FOUR (4) SCREWS AS SHOWN BELOW.

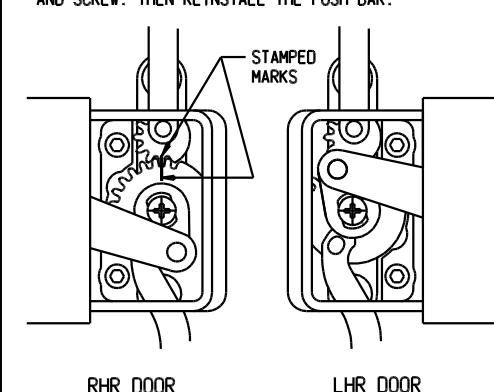

SECURE CRANK ON DRIVER SHAFT WITH LOCK WASHER AND SCREW. THEN REINSTALL THE PUSH BAR.

RHR DOOR WILL LOOK LIKE THIS

WILL LOOK LIKE THIS

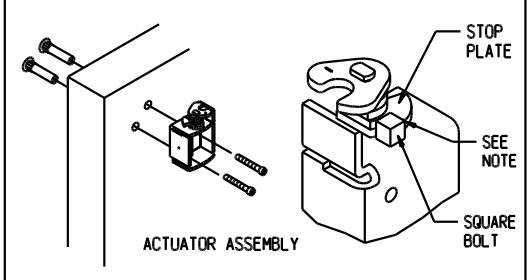

INSTALL TOP BOLT ACTUATOR ASSEMBLY AND SECURE WITH TWO SCREWS. SNAP ROD COVER ONTO PLASTIC ROD GUIDE AND SLIDE IT DOWN INTO MOUNTING BASE. WITH ASSEMBLY IN LOCKED POSITION AND PUSH BAR RELEASED, END OF SQUARE BOLT SHOULD ENGAGE STOP PLATE AS SHOWN. (FOR FINE ADJUSTMENT, REMOVE ACTUATOR ASSEMBLY, ADJUST BOLT UP OR DOWN AND REINSTALL ASSEMBLY).

NOTE: SQUARE BOLT MUST BE FLUSH WITH TOP OF STOP PLATE TO 1/16 MAX. BELOW FLUSH.

INSTALL DOOR IN FRAME. MARK ON HEADER, THRESHOLD, THE BACKSET CENTERLINE, AND WHERE EDGES OF CLOSED DOOR REST. APPLY CLEAR TEMPLATES (H) AND (F) AND DRILL STRIKE HOLES.

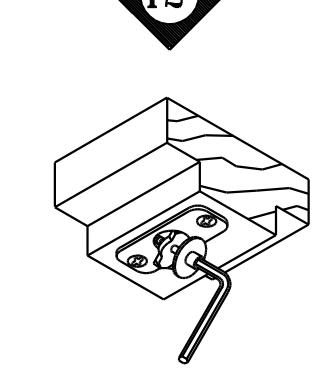

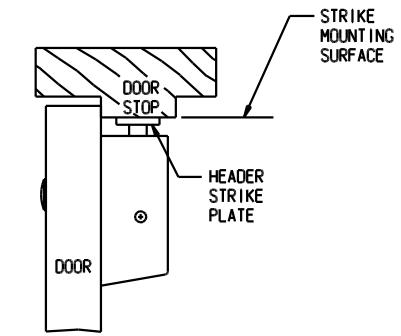

SECURE STRIKE PLATE ON HEADER. POSITION STRIKE PLATE ASSEMBLY ON PLATE. THEN TIGHTEN SECURELY WITH HEX WRENCH. (TORQUE TO 100 IN-LBS MAX.)

HOLD DOOR OPEN. DEPRESS AND RELEASE PUSH BAR. ADJUST BOTTOM BOLT SO IT CLEARS THRESHOLD BY 1/8" AS DOOR CLOSES.

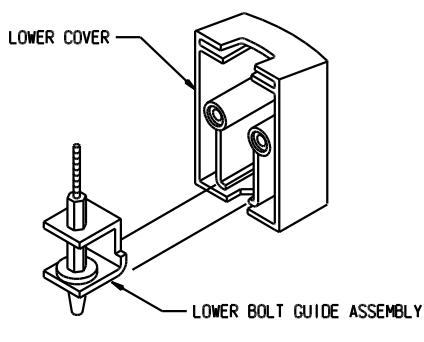

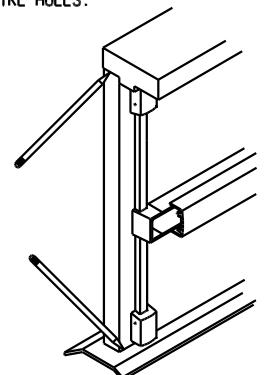

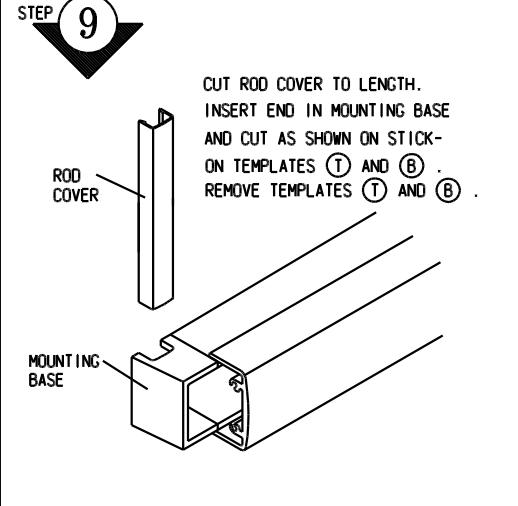

INSTALL LOWER COVER. SNAP ALUMINUM ROD COVER ONTO PLASTIC ROD GUIDE AND SLIDE IT UP INTO MOUNTING BASE. SLIP LOWER BOLT GUIDE ASSEMBLY OVER HEX BOLT AND DROP INTO LOWER COVER SHOWN. POSITION LOWER COVER AND SECURE IT WITH TWO SCREWS.

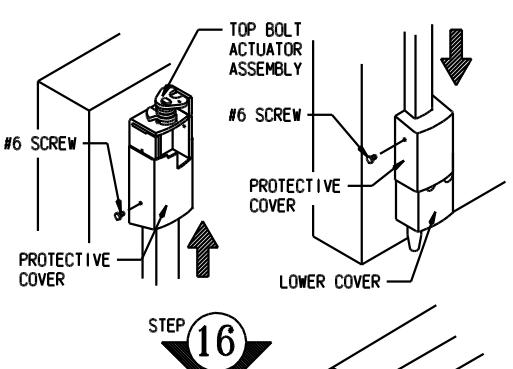

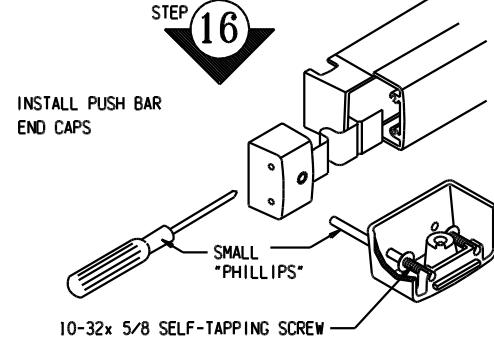

INSTALL TWO PROTECTIVE COVERS ON TOP BOLT ACTUATOR ASSEMBLY AND LOWER COVER. SLIDE PROTECTIVE COVERS INTO TOP BOLT ACTUATOR ASSEMBLY AND LOWER COVER. SECURE EACH COVER WITH ONE SCREW AT SIDE.

www.adamsrite.com Phone: 800-626-7590

800-872-3267

Fax: 866-582-4641 800-232-7329

80-0180-195

8100 EXIT DEVICE FOR WOOD DOOR AND WOOD FRAME

INSTALLATION INSTRUCTIONS

Ecn 11955A

Date: 07-03-12

Page 2 of 2

Appvd: MP

Date : 07-06-12
