Adams Rite 8099-M Exit Devices Installation Instructions
Open the original PDF document
View PDF
| DOOR WIDTH | 30" | 36" | 42" | 48" |
|---|---|---|---|---|
| (762mm) | (914mm) | (1067mm) | (1219mm) | |
| DIM "A" | 27 1/4" | 33 1/4" | 39 1/4" | 45 1/4" |
| (692mm) | (845mm) | (997mm) | (1149mm) |

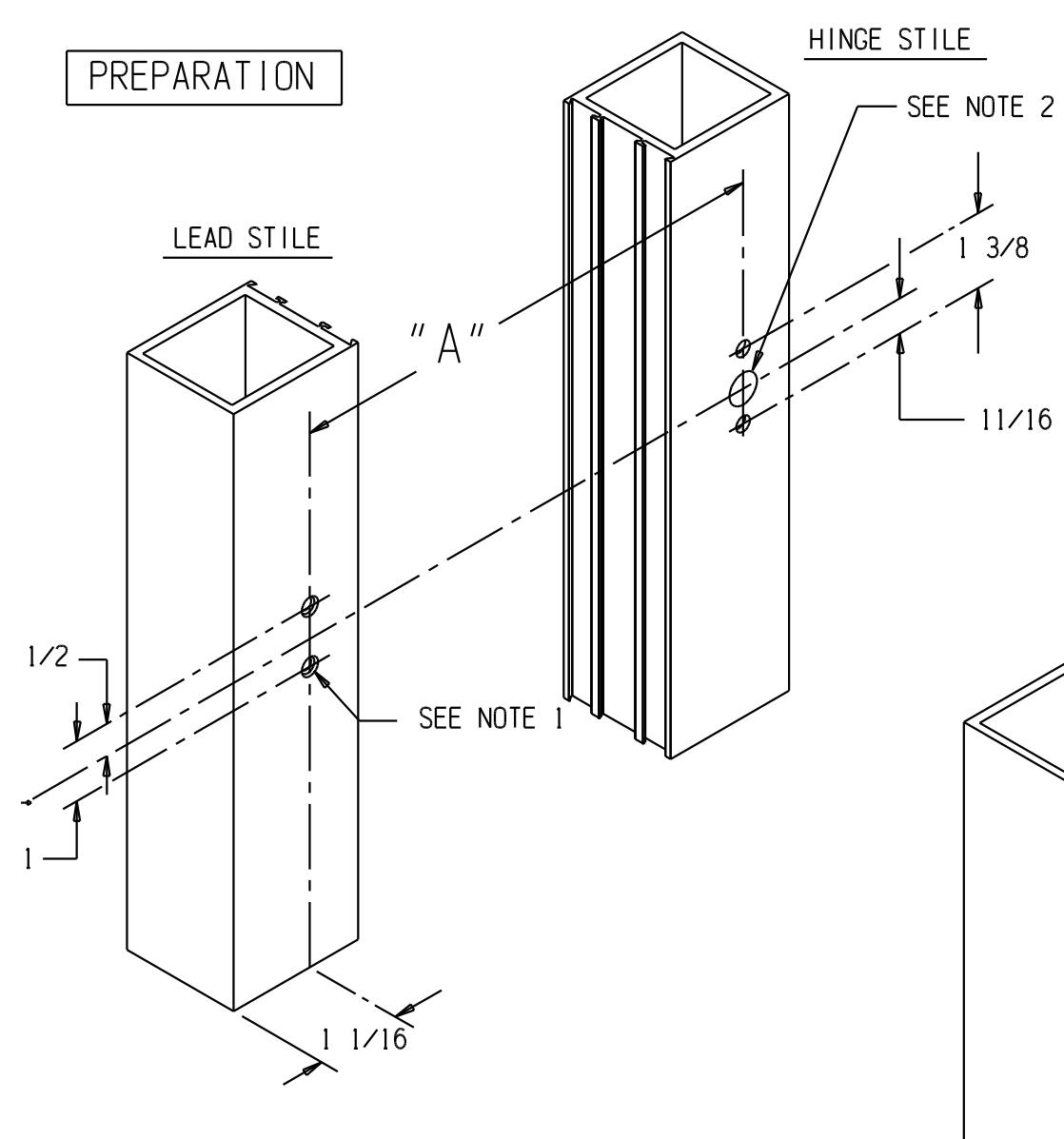

NOTE 2. DRILL 3/8 HOLE FOR WIRING ACCESS.
NOTE 1. DRILL 1/8" (3.17mm) PILOT HOLE FOR SHT. METAL SCREW (4 PL)
NOTE: THESE DIMENSIONS AND TEMPLATES ASSUME A DOOR THICKNESS OF 1 3/4". FOR DOORS OF OTHER THICKNESS, CONSULT FACTORY.

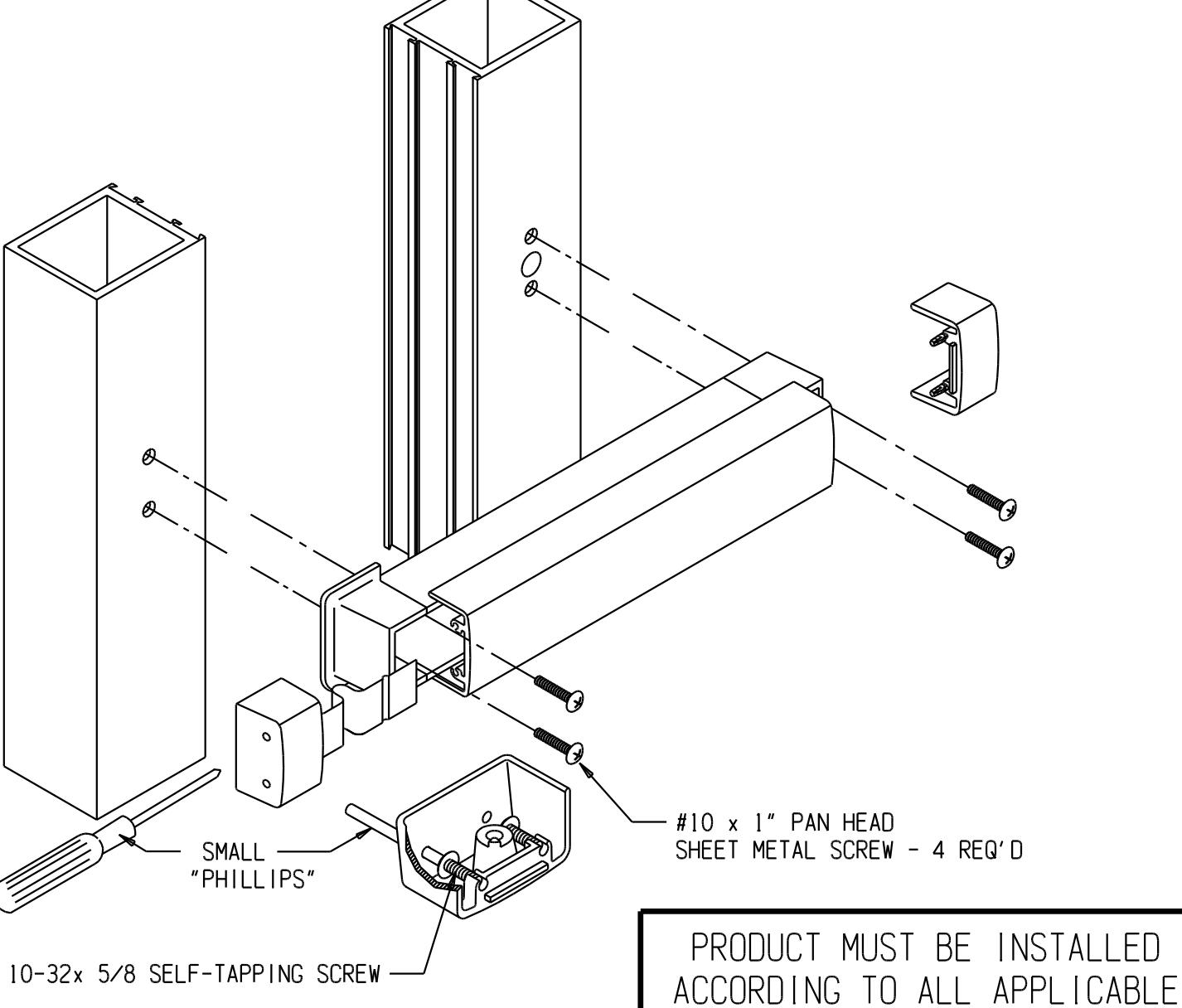

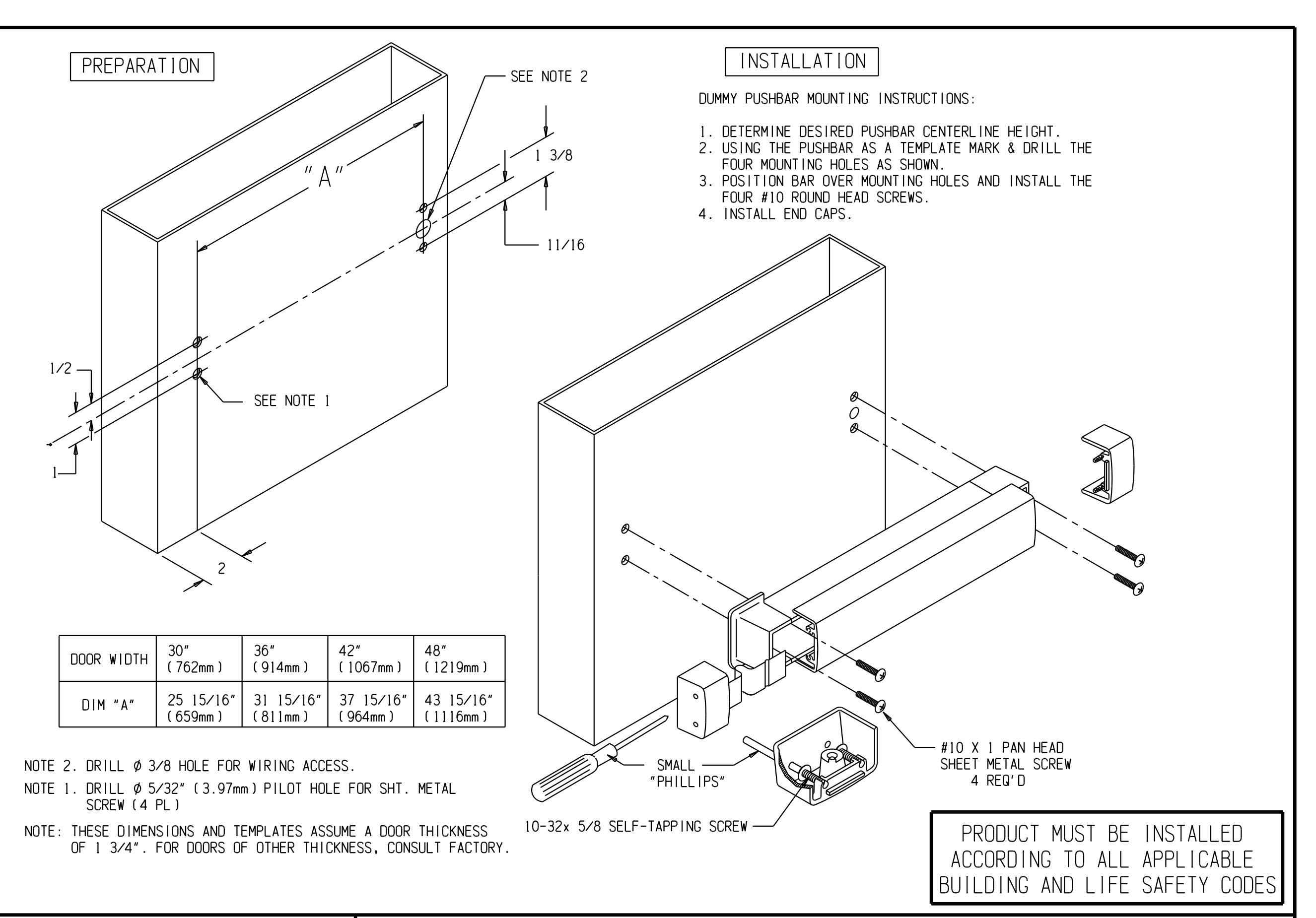

DUMMY PUSHBAR MOUNTING INSTRUCTIONS:
- 1. DETERMINE DESIRED PUSHBAR CENTERLINE HEIGHT.
- 2. USING THE PUSHBAR AS A TEMPLATE MARK & DRILL THE FOUR MOUNTING HOLES AS SHOWN.
- 3. POSITION BAR OVER MOUNTING HOLES AND INSTALL THE FOUR #10 ROUND HEAD SCREWS.
- 4. INSTALL END CAPS.
www.adamsrite.com
Phone: 800-626-7590 800-872-3267
Fax: 866-582-4641 800-232-7329
80-0180-250
8099M DUMMY PUSH BAR FOR ALUMINUM / GLASS DOOR
Rev. F
Ecn 11955C
11/16
Date: 07-12-12
Page 1 of 2
Appvd: MP
