Adams Rite 8099-M Exit Device Monitored Pushbar Hollow Metal and Wood 40056 Template
Open the original PDF document
View PDF

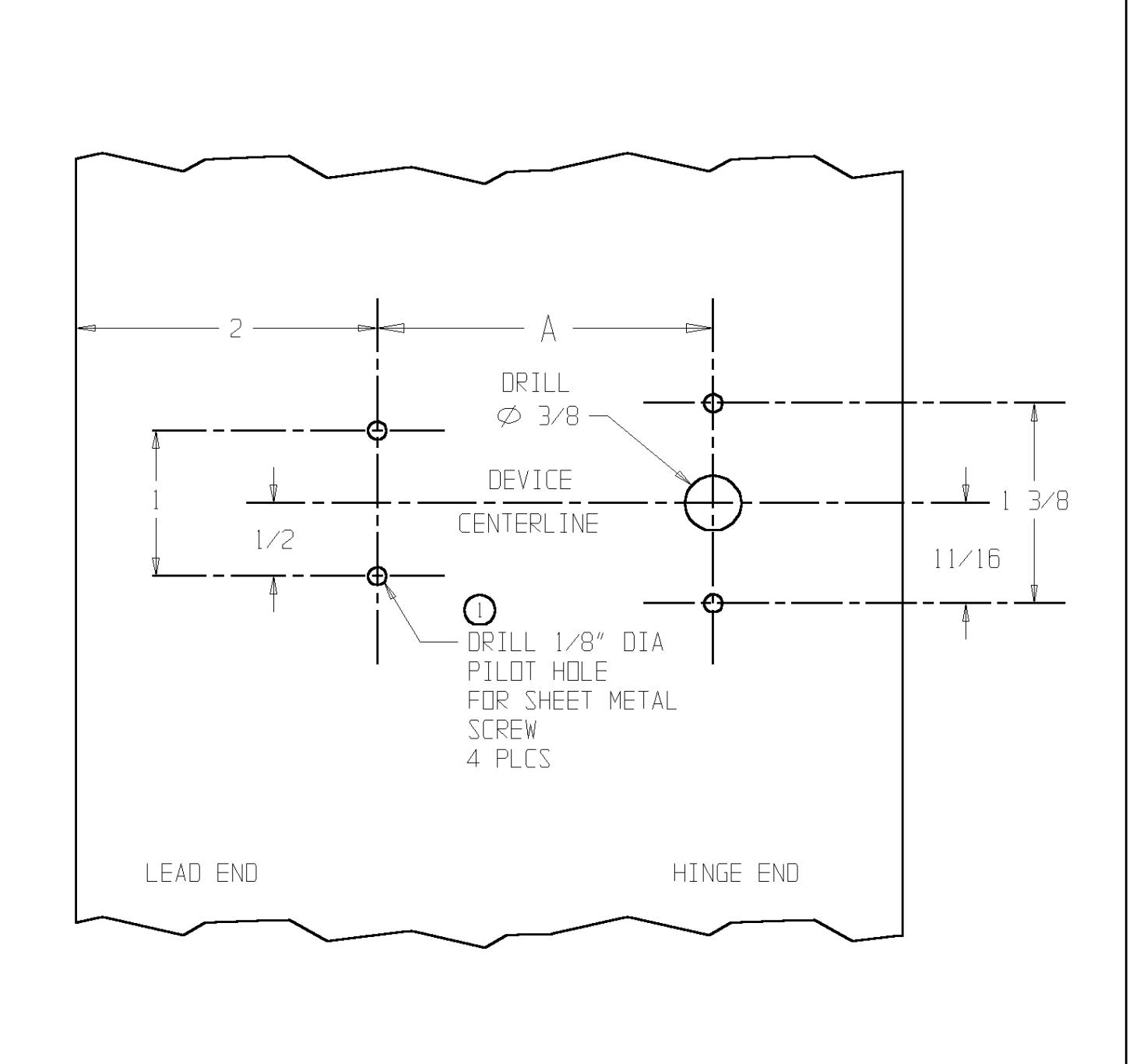

| DOOR OPENING WIDTH | ||||
|---|---|---|---|---|
| 30″ | 36" | 42" | 48" | |
| DIM A | 25 15/16" | 31 15/16" | 37 15/16" | 43 15/16" |
LHR SHOWN RHR OPPOSITE
ADAMS RITE MANUFACTURING COMPANY CITY OF INDUSTRY, CA 91749
8099M DUMMY MONITORED ACTIVE PUSHBAR FOR WOOD/HOLLOW METAL DOOR
PART NO.: 80-0180-250T
NOTE: SEE MASTER SHEET 10001 FOR SUGGESTED REINFORCEMENT
TEMPLATE NO.:
DATE:
40056-1
08/31/95
